Тестер транзисторов M8 M328 обновленная версия многофункционального

Тестер транзисторов M8 M328 обновленная версия многофункционального

Примечания к покупке:

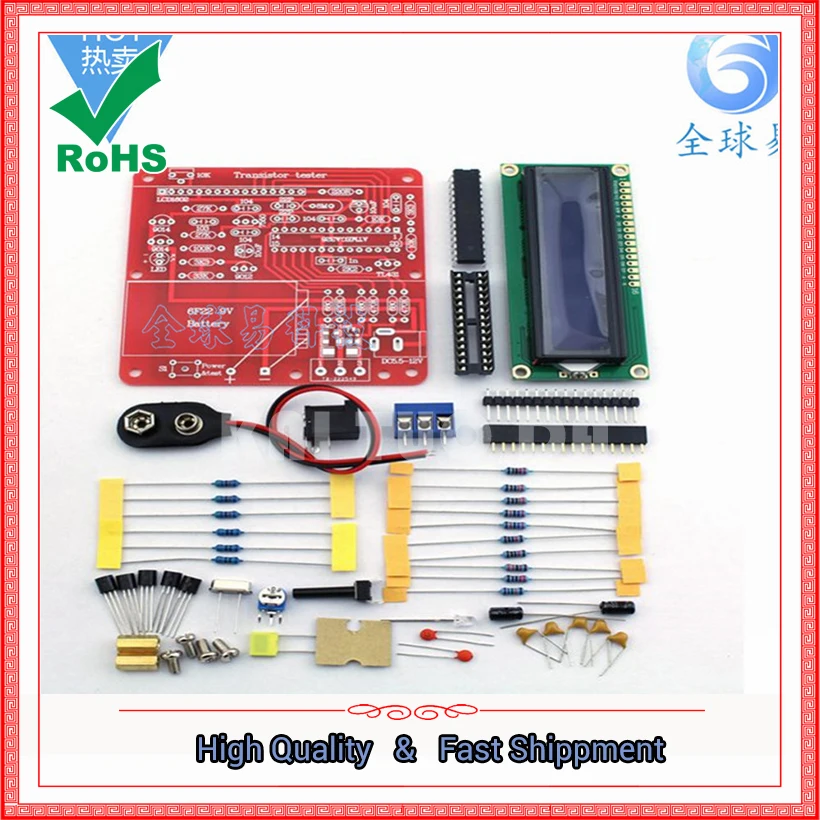

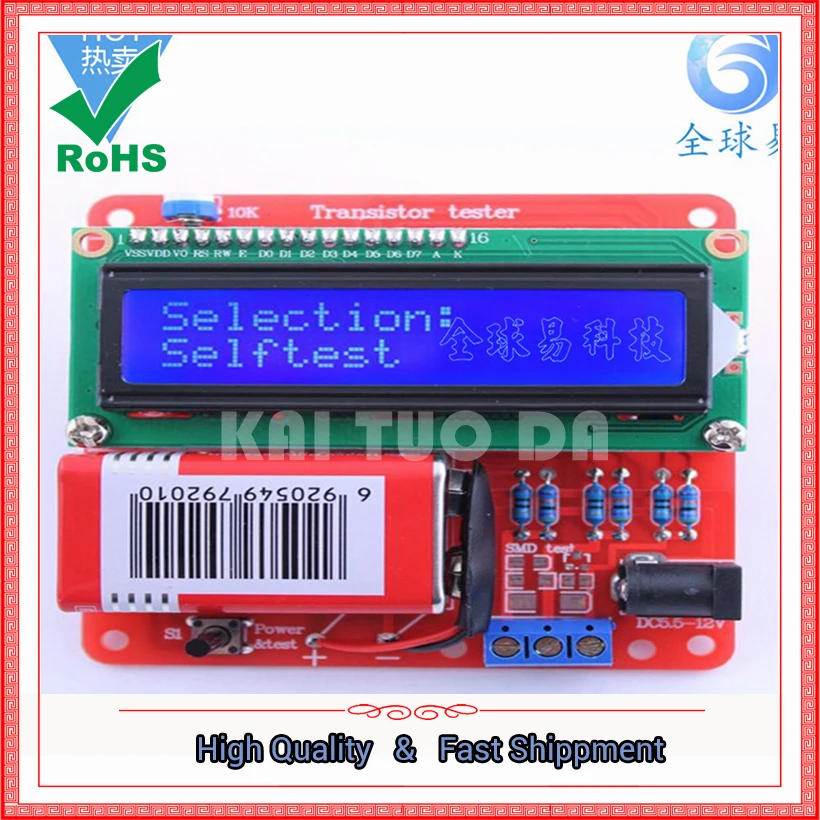

1. Название продукта, помеченное «DIY Kit», являются запасными частями, вам нужно самостоятельно сварить сборку, для удобства отображения, основное изображение продукта завершено физической картой(В комплект не входит аккумулятор),Второе изображение-это все детали, которые вы получаете, поэтому, пожалуйста, имейте в виду различие;

2.Для производства комплекта требуется соответствующая электронная технология и практическая способность, пожалуйста, убедитесь, что вы можете завершить производство! Мы предоставляем Комплект высококачественных компонентов, и весь продукт будет выдан с детальными фотографиями и комментариями будет предоставлен с электронной версией инструкции по установке, и предоставить техническую консультацию, попытайтесь помочь вам решить проблемы при установке, Но компоненты и печатная плата вырезают ноги после того, как Олово не может быть возвращено, не принимаем установку не является успешным и запрашивает возврат или плохие отзывы! Если вы не уверены, пожалуйста, свяжитесь с владельцем, чтобы купить готовую продукцию!

Этот продукт является моим собственным производством и продажей, все использование высококачественных оригинальных компонентов, ключевое сопротивление с использованием высокой точности 0.1% сопротивления ошибки (последнее цветное кольцо для фиолетового цвета), 0.5% точность справки напряжения, ATMEGA оригинальный пакет Новый IC, профессиональные производители военного класса лист PCB, Для обеспечения точности и надежности тестирования, если те, кто не отвечает, являются имитацией продукции, обратите внимание, что это отличает!

Новая версия тестера транзисторов с 2013.12.24 от официальной продажи, после более чем года использования большинства энтузиастов, клиенты отражают хорошую, надежную производительность продукта, В настоящее время благодаря новым и старым клиентам, новым продуктам, чтобы обновить, добавить больше функций, продвижение, добро пожаловать на покупку!

Примечание: Не используйте паяльную пасту в качестве потока для электронных продуктов! Было несколько клиентов из-за остатков паяльной пасты, вызванных работой, не является нормальным и трудно очистить! Это базовые знания в области электронного производства, паяльная паста является кислотной и коррозионной, вы можете использовать канифоли!

Основные характеристики цепи:

Мощность питающее напряжение: DC 5,5-12V (дизайн с использованием 9V 6F22 аккумулятор)

Рабочий ток: 13 мА (ток при тестировании около 18 мА)

Размер печатной платы: 80*80 мм

Вес одного комплекта: 0,075 кг

Это более умный счетчик, чем мультиметр, называемый электронными энтузиастами хорошим помощником, с мощной функцией измерения, автоматически определяет типы часто используемых компонентов, определения контактов и основные параметры, просто ключ для автоматического измерения с помощью портативной конструкции с питанием от аккумулятора,Вы даже можете взять его в магазин, чтобы забрать компоненты!В то же время с функцией внешнего источника питания, в комнате в течение длительного времени более экономично и удобно!

Текущая версия обновления, в дополнение к оригинальной функции для увеличения генератора сигналов, конденсатора ESR онлайн Измерение, ШИМ импульсный генератор ширины сигнала, частотный метр (эта функция должна добавить небольшое количество компонентов для достижения) и другие полезные функции, на самом деле, радио энтузиастов эфирное оборудование, Машина в руке, не просите!

Основные характеристики:

1: ключевая операция измерения, Задержка автоматического отключения питания.Ток выключения составляет всего 20 на, поддерживает работу аккумулятора.

2: автоматическое обнаружение биполярных транзисторов PNP и NPN, N, P channel MOSFET, JFET FET, диодов, двойных диодов, тиристоров, резисторов, конденсаторов, индукторов.Автоматическое определение контактов иКоэффициент усиления тока (B) транзистора и напряжение проводимости (Uf) соединения выбросов,Транзисторы Дарлингтона могут быть идентифицированы высоким пороговым напряжением и высоким коэффициентом усиления тока.

3: может обнаруживать биполярный транзистор и защитный диод внутри MOSFET и отображать на экране.БанкаИзмерьте пороговое напряжение и емкость затвора MOSFET.

4: поддержка измерения двух резисторов, потенциометр также может быть измерен.Максимальное разрешение измерения сопротивления-0,1 Ом с максимальным измеренное значение 50 м Ом.

5: диапазон измерения емкости от 25pf до 100mF (100000 мкФ). Разрешение до 1 пФ.Эквивалентного последовательного сопротивления (ЭПС) 0,09 мкФ или более поздней версии постоянной ёмкости, универсальный конденсатор может быть обнаружены с разрешением 0,01 Ом. Может отображать потери напряжения конденсатора, иДобавьте отдельную функцию измерения ESR на линии конденсатора, вы можете онлайн (на цепи) непосредственно измерить емкость конденсатора и ESR, легко отремонтировать, чтобы найти конденсаторы неисправностей.

6. Диапазон измерения индуктивности 0,01 MH-20H, в противном случае он будет показывать сопротивления, в том случае, если индуктор сопротивления постоянного тока стоимостью более 2100 Ом также будет отображаться по мере того, как устойчивость.

7: два диода могут отображать правильное направление символа, показывая при этом падение переднего напряжения.Светодиодный индикатор обнаружения диода, прямое напряжение падает выше, чем нормальное значение. Двойной светильник-излучающие диоды обнаруживаются как двойные диоды. Обнаружение в то же время светодиодный светильник мигает, очень интуитивно понятный.

8: Каждый тест времени составляет около двух секунд, только Большая емкость и большие измерения индуктивности займет долгое время.

Новая функция dialog, вы можете выбрать следующие дополнительные функции через меню:

1. Генератор сигналов прямоугольной волны, вы можете выбрать встроенный диапазон 1 Гц-2 МГц сигнала прямоугольной волны;

2.PWM импульсный генератор сигналов шириной, может производить 1-99% импульсного width модуляционного сигнала;

3. Функция счетчика частоты, может проверить Частотный сигнал 1 Гц-25 кГц или выше (на этот раз небольшое снижение точности, эта функция является саморасширением)
