BC04 B master slave Bluetooth адаптер с последовательным портом модуль подключением для платы

BC04 B master slave Bluetooth адаптер с последовательным портом модуль подключением для платы

Информация доступен для загрузки по адресу:Http:/pan.baidu.com/share/link?shareid=2295164403&uk=2302102993

Добавлен часовой модульBQBСертификация

Для импортных и экспортных торговых друзей есть несколько основных преимуществ

Описание продукта:

BLK-MD-BC04-B в настоящее время на рынке самый мощный серийный модуль Bluetooth, модуль использует Blue2.0, поддерживает режим master И slave, поддерживает настройки оборудования/программного обеспечения, режим master-slave,Поддержка до 29 команд и 9 автоматических инструкций по отзывы, Поддержка скорости передачи данных от 1200 до 1382400.29 AT downlink control command + 9 up инструкции для вас, чтобы создать наиболее мощное последовательное решение Bluetooth!


Во-вторых, введены правила наименования серии товаров
BC04-BС BC04-AВ чем разница:

 BC04-BЯвляется мастером интеграции модуль Bluetooth с последовательным подключением, мастер и раб могут быть команды для переключения, полные инструкции

 BC04-AИз модульных продуктов, можно сделать только с заводских настроек, использование простых, дешевых

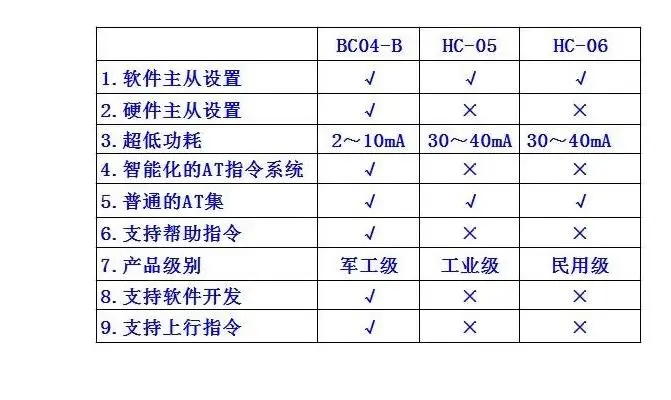

BC04-BРазличия с другими аналогичными товарами:

В-третьих, описание товара

1,Принять CSRОсновной чип Bluetooth, Bluetooth V2.0Протокол стандартов

  2,Серийный модуль Рабочее напряжение 3,3 V, Расстояние обычно 15 метров

  3,Скорость передачи данных по умолчанию Заводская 9600, Пользователь может установить.

 4,Поддержка мягкий/Настройки оборудования режим master-slave

  5,Индикация рабочего состояния, подключение и неподключенный сигнал состояния, легко MCUОтслеживание состояния модуля

  6,Размер основного модуля: 26,7 мм x 13 мм x 2,2 мм

  7,Рабочий ток: Соответствие: 2~ 10mAСопряжение не сообщено: 5~ 6MaСвязь: 20mA

  8,Ток сна: не спящий, но поддерживает режим низкой мощности

 9,Для GPSНавигационная система, счетчик воды и электроэнергии, система считывания газа, система контроля промышленного месторождения.

 10, Может использоваться с Bluetooth ноутбуками, компьютером плюс Bluetooth адаптером, PDAИ другое оборудование для бесшовного соединения



Четвертый, применения продукта
Модуль в основном используется для беспроводной передачи данных короткого диапазона. Может быть легко подключен к bluetooth-устройству ПК, вы также можете обменять данные между двумя модулями. Чтобы избежать утомительного подключения кабеля, можно напрямую заменить последовательную линиюВ


Для того, чтобыBluetooth принтер                                          Для того, чтобыБеспроводной сбора данных;

           Для того, чтобыBluetooth дистанционный пульт игрушки                                      Для того, чтобыАвтомобильные испытательное оборудование;

      Для того, чтобыПромышленный пульт дистанционного управления, Телеметрия                              Для того, чтобыБеспроводная передача данных по Bluetooth;

      Для того, чтобыДорожного движения,Скважинный позиционирования, сигнал тревоги                     Для того, чтобыPOSСистема, беспроводная клавиатура, мышь

      Для того, чтобыАвтоматизированная система сбора данных;                      Для того, чтобыБеспроводная передача данных; Банковская система;

      Для того, чтобыГосударственные уличные лампы энергосберегающее оборудование                              Для того, чтобыТелевизионная станция Интерактивная программа голосовое оборудование;

      Для того, чтобыБеспроводнойСветодиодные лампыДисплей системыНиже указаны такие же, как и вДжойстик Bluetooth, игровая Ручка Bluetooth

Для того, чтобыУмный дом, Промышленный контрольДля того, чтобыАвтоматизация зданий, безопасность, оборудование для помещений, беспроводной мониторинг, системы контроля доступа


Пятый, со следующими характеристиками изделия

1, источника питания напряжение 3,3 V, непарных ток составляет около 2-10mA, после того, как о 20mA сопряжения, абсолютно запрещено обратной мощности!

2. Светодиодный контакт указывает на состояние подключения Bluetooth, выходной пульс, который не имеет подключения Bluetooth, выход высокий, что Bluetooth подключен и открыть порт

3 уровня интерфейса 3,3 V, может быть непосредственно подключенный к различные однокристальная (51, AVR, PIC, ARM, MSP430 и т. д.), 5V микроконтроллер также может быть напрямую подключены, нет MAX232 не может пройти через MAX232!

  4, Модуль и компьютерный доступ, затем чип MAX3232, подключенный к последовательному порту компьютера

5, откройте для эффективного расстояния около 15 метров, но не расстояние для обеспечения качества соединения

6, после того, как матч в тех случаях, когда дуплексный последовательный порт, нет необходимости для того, чтобы понять какие-либо по протоколу Bluetooth, но поддерживает только 8-bit data биты, 1 стоп-бит, без паритет формат связи, который является наиболее часто используемым форматом связи, не поддерживает другие форматы

7. В отсутствие подключения по Bluetooth для поддержки команды AT, чтобы установить скорость передачи данных, имя, соответствующий пароль, Установите параметры экономии энергии. Подключение по Bluetooth автоматически переключается в прозрачный режим

8, маленький размер (2,7 см * 1,3 см), завод патч производства, чтобы гарантировать качество патч.

9, ссылка для slave, от производительности и различных компьютеров с поддержкой Bluetooth, Хост Bluetooth, большинство с Bluetooth Телефонами, PDA, PSP и другими интеллектуальными терминалами сопряжения, между машиной не может совпадать

6. Установите мастер-Модуль и режим работы и шаги:

 Параметры оборудования:

 Основной режим: 1, PI0 (4)-Мягкий/Основной порт установки оборудования: низкий (Или не присвоен)Установите режим master И slave для оборудования

         2БудетPIO (5) -аппаратное обеспечение master И slave настройки: 3,3 V Высокая

 Рабочий режим: 1, PI0 (4)-- Верхняя часть из мягкой/Основной порт установки оборудования: низкий (Или не присвоен)Установите режим master И slave для оборудования

         2, PIO (5) -Главный порт установки оборудования: Land (Или не присвоен)

Настройки программного обеспечения:

 Основной режим: 1, PI0 (4)-- Верхняя часть из мягкой/Мастер оборудования из порта набора: комплект 3,3 ВВысокий уровень

      2Откройте гипертерминал или другой инструмент последовательной отладки, чтобы установить скорость передачи данных 9600Данные бит 8Бит, стоп бит 1Бит, без паритета, без контроля потока.

Ниже указаны такие же, как и в3, Последовательный порт для отправки символов"AT + ROLE1 \ r", успешно возвращенный "+ ROLE = 1 \ r \ n OK \ r \ n", где \ r \ n является линией возврата перевозки


 Рабочий режим: 1, PI0 (4)-- Верхняя часть из мягкой/Мастер оборудования из порта набора: комплект 3,3 ВВысокий уровень

Ниже указаны такие же, как и в2Откройте гипертерминал или другой инструмент последовательной отладки, чтобы установить скорость передачи данных 9600Данные бит 8Бит, стоп бит 1Бит, без паритета, без контроля потока.

       3, Последовательный порт отправляет символ «AT + ROLE0 \ r»,Успешно возвращен "+ ROLE = 0 \ r \ n OK \ r \ n",Где \ r \ nДля перевозки возвратной линии
