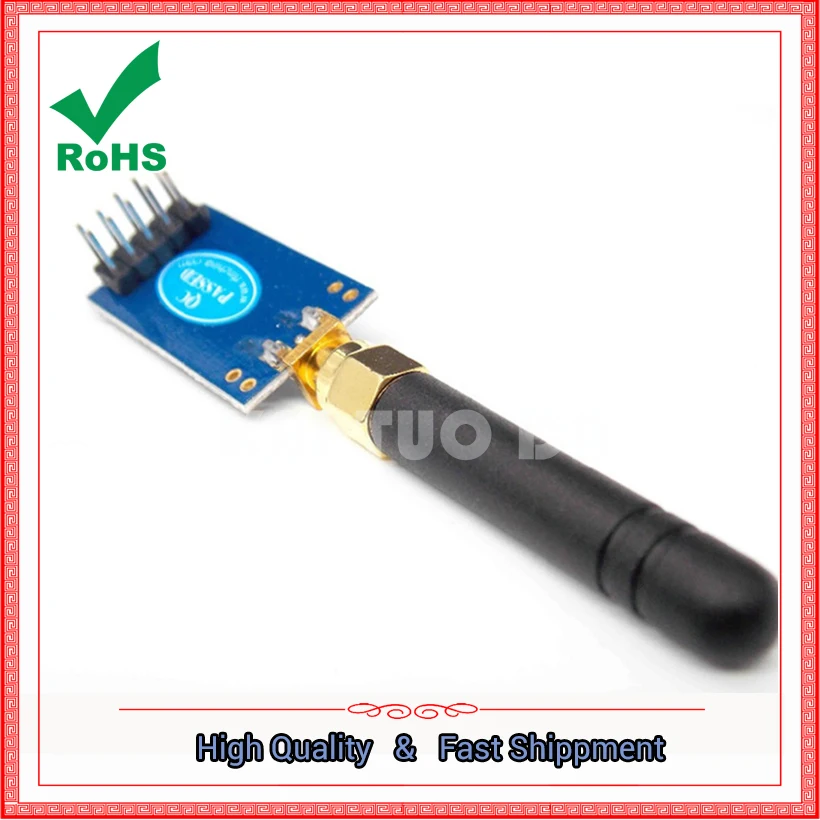

Ультрастабильная Беспроводная Модульная плата CC1101 промышленного класса с

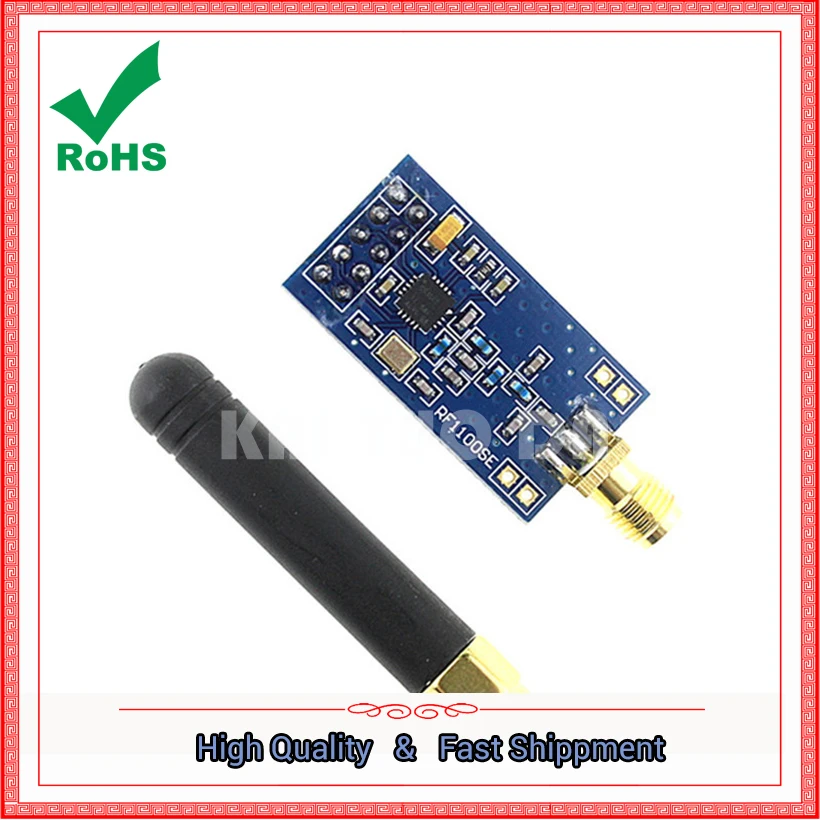

Ультра-стабильный CC1101 беспроводной модуль/433 промышленного класса, с внешней антенной, с богатыми рутинами

Поскольку скорость передачи данных по внешней цепи CC1101 1,2 K относительно высока, для улучшения эффективного расстояния связи, специальной разработки и модификации модуля, модуль также является специальным блоком, разработанным на внутреннем таможне, был использован оптом.

CC1101 основное улучшение в части CC1100
Улучшение ложной реакции;
Плотный Фазовый шум улучшает производительность питания прилегающего канала (ACP);
Уровень насыщения на входе выше;
Более эффективная выходная мощность
Непрерывное расширение диапазона частот,

CC1100: 400-464 МГц и 800-928 МГц
CC1101: 387-464 МГц и 779-928 МГц

1. Периферийные устройства с 1% высокоточными периферийными параметрами,

2. Специально для 1,2 K низкоскоростной скорости передачи данных, улучшает Расстояние связи 1101

3. Меньше, и более стабильно, чем средний модуль CC1100, и 1,2 K скорость передачи, расстояние до 50-100 метров

Введение продукта

CC1100/CC1101-это недорогой монолитный радиочастотный UHF трансивер от Chipcon, который был приобретен TI. Схема чипа в основном установлена на 315433868 и 915 МГц ISM (промышленный, научный и медицинский), интегрирована с программным программируемым модемом. Модем поддерживает 2-FSK, GFSK и MSK модуляционные форматы, скорость передачи данных до 500 кбит/с. Благодаря включению опции коррекции ошибок вперед, интегрированной на модеме, производительность может быть улучшена. CC1100/CC1101 аппаратные средства поддерживают обработку пакетов, буферизацию данных, передачу данных burst, прозрачную оценку каналов, индикацию качества подключения и электромагнитное волновое возбуждение MCU может интерфейс и CC1100 через интерфейс SPI и обмен данными. CC1100/CC1101 в основном используется в низкомощном беспроводном приложении.

CC1101 CC1100 на основе следующих основных улучшений

Улучшите ложную реакцию, уровень насыщения на входе выше;

Расширение непрерывных диапазонов частот:
CC1100: 400-464 МГц и 800-928 МГц;
CC1101: 387-464 МГц и 779-928 МГц;
CC1101 и CC1100 полностью совместимы с программированием;

Более эффективная выходная мощность, более концентрированная энергия, чем дальше передача сигнала;

Шум более близкой фазы улучшает производительность питания прилегающего канала (ACP) лучше и улучшает засорение ближнего сигнала.

Хотя чип CC1100 все еще существует, но с учетом улучшенного характера CC1101, наша компания разработала модуль с начала 2009 все чипы CC1101. Для того, чтобы облегчить разработку пользователей, мы предоставляем вспомогательный набор для оценки разработки продукта, разработка беспроводных приложений значительно ускорилась и чтобы избежать ненужных ошибок.

Основные характеристики

Рабочее напряжение: 1,8-3,6 В

Рабочая частота: (модуль: 387-464 МГц)

Мгновенный Максимальный рабочий ток: <30 мА;
Максимальная мощность передачи: 10 мВт (+ 10 дБм);
315/433/868/915 МГц ISM band;

Поддержка 2-FSK, GFSK и MSK режимов модуляции;

Получите чувствительность при 1200 бод-110 дБм;

Минимальная рабочая скорость 1,2 Кбит/с, до 500 кбит/с;

Отдельные 64-байтные RX и TX FIFO буферы данных;

Встроенная аппаратная система обнаружения ошибок CRC для обеспечения надежной передачи данных;

Поддержка функции обнаружения сигнала RSSI и несущей функции;

Низкое энергопотребление (RX, 15.6mA, 2,4 кбит/с, 433 МГц;

Быстрый синтезатор изменения частоты для обеспечения соответствующей системы скачка частоты;

Адрес связи (256) Рабочая частота может быть запрограммирован через SPI;

Программируемый контроль выходной мощности, для всех поддерживающих частот до + 10 дБм;
Функция WOR может быть установлена в режиме ожидания, отношение времени переключения таймера для снижения энергопотребления;

Типичное основное применение


Мониторинг транспортных средств, дистанционное управление, Телеметрия, гидрометорологический мониторинг

Беспроводная бирка, идентификация, Бесконтактный РЧ смарт-карта

Небольшая беспроводная сеть, считывание с помощью беспроводного счетчика, система контроля доступа, общение

Промышленная система сбора данных, беспроводная 232 передача данных, беспроводная 485/422 передача данных

Беспроводной терминал данных, пожарная система безопасности, Беспроводная система дистанционного управления, здоровье

Рекомендации

Дополнительные настройки параметров питания можно детально найти в базе данных 1101 на английском языке на странице 48-49

/INT8U PaTabel [8] = {0x04, 0x04, 0x04, 0x04, 0x04, 0x04, 0x04};/-30dBmМинимальная мощность

/INT8U PaTabel [8] = {0x60, 0x60, 0x60, 0x60, 0x60, 0x60, 0x60, 0x60};

/0dBm

INT8U PaTabel [8] = {0xC0, 0xC0, 0xC0, 0xC0, 0xC0, 0xC0, 0xC0};/10dBmНаибольшая мощность

Операции чтения и записи SPI

INT8U SpiTxRxByte (INT8U dat)

{

INT8U i, temp;

Температура = 0;

SCK = 0;

Для (i = 0; i <8; i + +)

   {

If (dat & 0x80)

      {

MOSI = 1;

      }

Еще MOSI = 0;

Dat <= 1;

SCK = 1;

_ Nop _ ();

_ Nop _ ();

Температура <= 1;

If (MISO) temp + +;

SCK = 0;

_ Nop _ ();

_ Nop _ ();

   }

Температура возврата;

}

Управление регистратором записи SPI

Void halSpiWriteReg (INT8U addr, INT8U значение)

{

CSN = 0;

В то время как (MISO);

SpiTxRxByte (addr);/Адрес записи

SpiTxRxByte (значение);/Конфигурация записи

CSN = 1;

}

Управление регистратором чтения SPI

INT8U halSpiReadReg (INT8U addr)

{

INT8U температура, значение;

Температура = addr | READ_SINGLE;/Чтение команды регистра

CSN = 0;

В то время как (MISO);

SpiTxRxByte (температура);

Значение = SpiTxRxByte (0);

CSN = 1;

Возвращаемое значение;

}

Настройки инициализации CC1101

RF_SETTINGS rfSettings =

{

0x00,

0x08,/FSCTRL1 Частотный синтезатор управления.

0x00,/FSCTRL0 Частотный синтезатор управления.

0x10,/FREQ2 частота управления словом, высокий байт.

0xA7,/FREQ1 частота управления словом, средний байт.

0x62,/FREQ0 частота управления словом, низкий байт.

Конфигурация модема 0x5B/MDMCFG4.

Конфигурация модема 0xF8/MDMCFG3.

0x03,/конфигурация модема MDMCFG2.

0x22,/mdmfg1 конфигурация модема.

0xF8,/mdmfg0 конфигурация модема.

0x00,/номер канала CHANNR.

0x47,/отклонение модема DEVIATN

0xB6,/FREND1 конфигурация переднего конца RX.

0x10,/FREND0 конфигурация переднего конца RX.

0x18,/Конфигурация основного радиоуправляемого аппарата MCSM0.

0x1D,/конфигурация компенсации смещения частоты FOCCFG.

0x1C,/Конфигурация синхронизации бит BSCFG.

0xC7,/AGCCTRL2 AGC контроль.

0x00,/AGCCTRL1 AGC контроль.

0xB2,/AGCCTRL0 AGC контроль.

0xEA,/FSCAL3 частота синтезатор калибровки.

0x2A,/FSCAL2 Частотный синтезатор калибровки.

0x00,/FSCAL1 частота синтезатор калибровки.

0x11,/FSCAL0 частота синтезатор калибровки.

0x59,/FSTEST частота синтезатор калибровки.

0x81,/TEST2 различные настройки тестирования.

0x35,/TEST1 различные настройки тестирования.

0x09,/TEST0 различные настройки тестирования.

0x0B,/IOCFG2 GDO2 конфигурация вывода.

0x06,/IOCFG0D GDO0 конфигурация вывода.

0x04,/PKTCTRL1 управление автоматизации пакетов.

0x05,/PKTCTRL0 управление автоматизацией пакетов.

0x00,/адрес устройства ADDR.

0x0c/PKTLEN длина пакета.

};

Обработка процесса приема данных

INT8U halRfReceivePacket (INT8U * rxBuffer, INT8U * длина)

{

INT8U статус [2];

INT8U packetLength;

INT8U i = (* длина) * 4;/Сколько стоит выбрать на основе данных и длины

HalSpiStrobe (CCxxx0_SRX);/Введите принимающее состояние

Задержка (2);

Пока (GDO0)

   {

Задержка (2);

-- I;

If (i <1)

Возврат 0;

   }

If (halSpiReadStatus (CCxxx0_RXBYTES) & BYTES_IN_RXFIFO)

/Если количество байтов не 0

   {

PacketLength = halSpiReadReg (CCxxx0_RXFIFO);

/Считывает первый байт, который является длиной данных кадра

Если (длина пакетика <= * длина)

/Если желаемая допустимая длина данных меньше или равна длине полученного пакета

      {

HalSpiReadBurstReg (CCxxx0_RXFIFO, rxBuffer, packetLength);/Прочитайте все полученные данные

* Длина = длина пакетика;

/Длина полученных данных изменяется на длину текущих данных

/Прочитайте 2 добавленных байта статуса (статус [0] = RSSI, статус [1] = LQI)

HalSpiReadBurstReg (CCxxx0_RXFIFO, status, 2);

/Прочтите контрольный бит CRC

HalSpiStrobe (CCxxx0_SFRX);/Очистите полученный буфер

Возврат (статус [1] & CRC_OK);/Если проверка успешно возвращается

       }

Еще

      {

* Длина = длина пакетика;

HalSpiStrobe (CCxxx0_SFRX);/Очистите полученный буфер

Возврат 0;

       }

   }

Еще

Возврат 0;

}

Управление процессом передачи данных

Пустая halRfSendPacket (INT8U * txBuffer, INT8U размер)

{

HalSpiWriteReg (CCxxx0_TXFIFO, размер);

Halspidriteburstreg (CCxxx0_TXFIFO, txBuffer, size);/Напишите данные, которые будут отправлены

HalSpiStrobe (CCxxx0_STX);/введите режим отправки данных

/Подождите, пока GDO0 будет установлен-> Передача синхронизации

В то время как (! GDO0);

/Подождите, пока GDO0 будет очищен-> конец пакета

В то время как (GDO0);

HalSpiStrobe (CCxxx0_SFTX);

}

Примечания для беспроводного приложения


(1) беспроводной модуль VCC Диапазон напряжения между 1,8-3,6 В, не может быть вне этого интервала, более 3,6 В будет сжигать модуль. Рекомендуемое напряжение около 3,3 В.

(2) в дополнение к источнику питания VCC и земле, остальные ножки могут быть напрямую подключены к обычному 51 одночиповому порту IO, без преобразования уровня. Конечно, более применимый микроконтроллер 3 В.

(3) аппаратное обеспечение над микроконтроллером SPI также может управлять модулем, с обычным микроконтроллером IO порт аналогового SPI не требует реального последовательного порта микроконтроллера вмешательства, только обычный одноchip IO порт может, конечно, также может быть последовательным портом. Модули логически подключены через интерфейсную подсказку и материнскую плату

(4) Стандартный DIP pin, если вам нужен другой интерфейс упаковки или другие формы интерфейса, вы можете связаться с нами для настройки.

(5) любой микроконтроллер может быть достигнут на беспроводном модуле управления трансивером данных и в соответствии с нашей программой, а затем в сочетании с их собственной хорошей одночипной моделью для трансплантации;

(6) интервал описания канала: фактические два модуля одновременно для запуска не мешают друг другу, расстояние между двумя каналами должно быть не менее 1 МГц, что должно обратить внимание при сети, в противном случае с интерференцией частоты.

(7) фактический пользователь может использовать другой знакомый SCM в качестве главного чипа, поэтому мы рекомендуем Вам обратить внимание на следующие четыре точки на трансплантации:

О: Убедитесь, что IO является входным и выходным, и должны быть настроены на digital IO;

B: обратите внимание на то, что использование связанных с IO настроек регистра, особенно с внешним прерыванием, с функцией AD IO, необходимо настроить соответствующий регистр;

C: отлаживайте первое слово конфигурации записи, а затем Управляйте трансивером данных

D: обратите внимание на время переключения режима работы
