Обзор: материнская плата

Что такое Электронный Кирпич? Электронный Кирпич-это электронный модуль, который может быть собран как лего кирпичи просто путем подключения и вытягивания. По сравнению с традиционными универсальными платами и схемными модулями, собранными с различными электронными компонентами, Электронный кирпич имеет стандартизированные интерфейсы, подключи и работай, что упрощает конструкцию Прототипа Цепи самостоятельно. Существует много типов электронных кирпичей, и мы предоставляем более 20 типов с различными функциями, включая кнопки, датчики, модули Bluetooth и т. д., функции которых охватывают от датчика до привода двигателя, от Ethernet до беспроводной связи через Bluetooth и так далее. Мы будем продолжать добавлять больше типов для удовлетворения различных потребностей различных проектов.

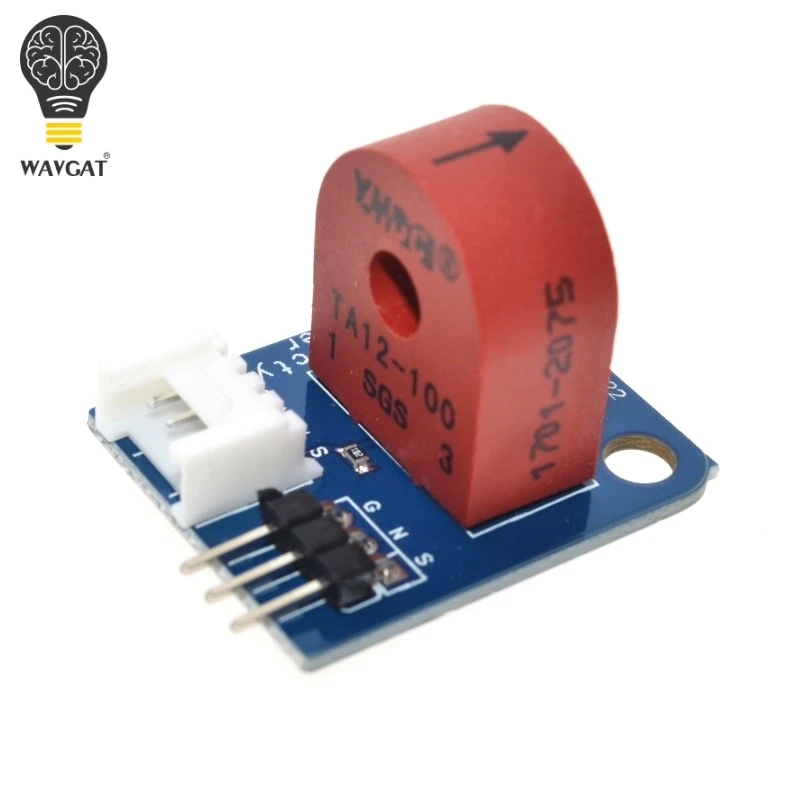

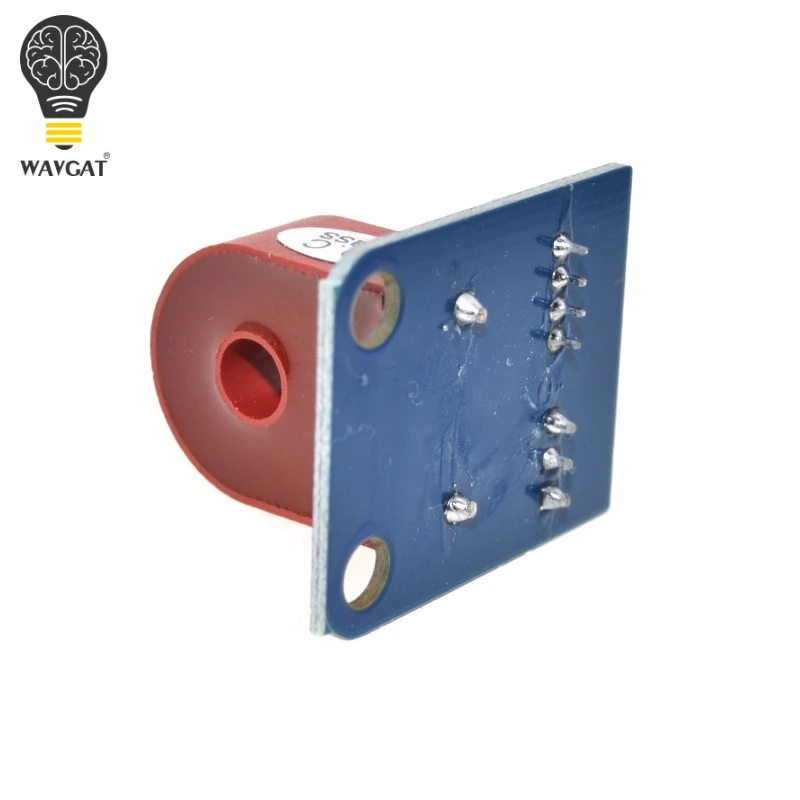

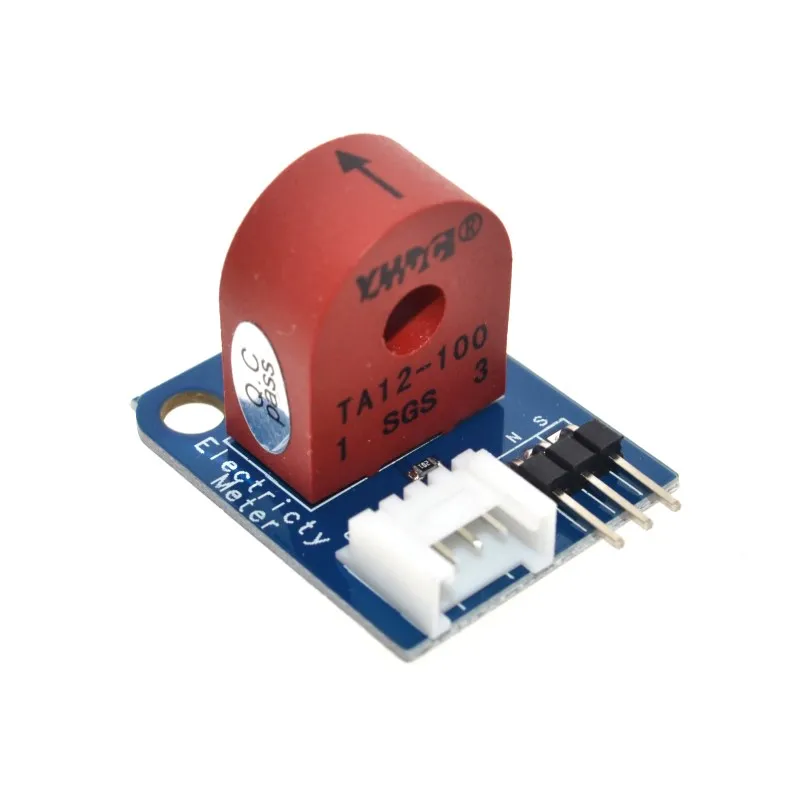

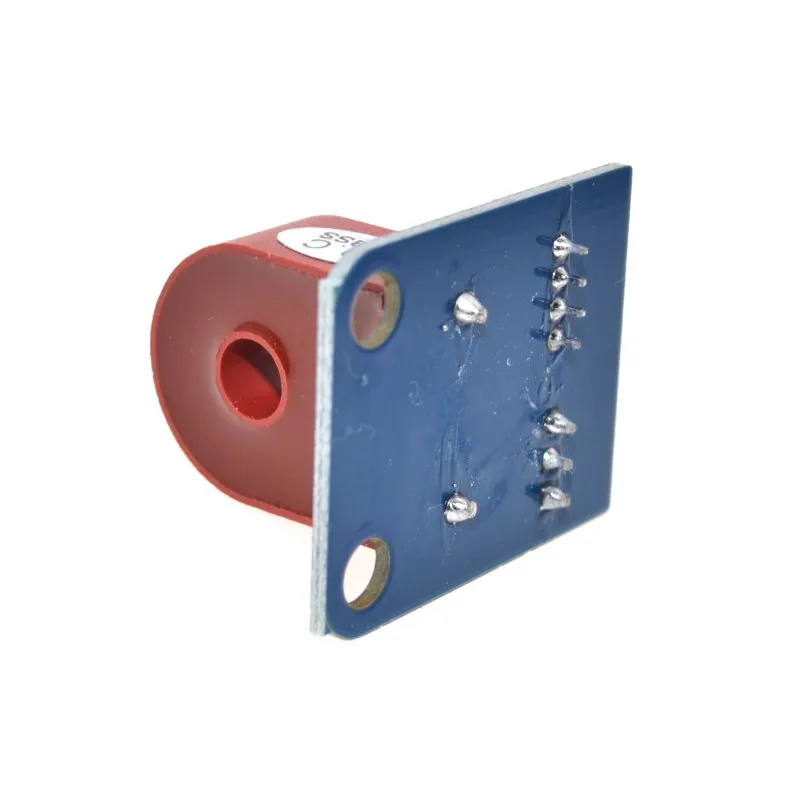

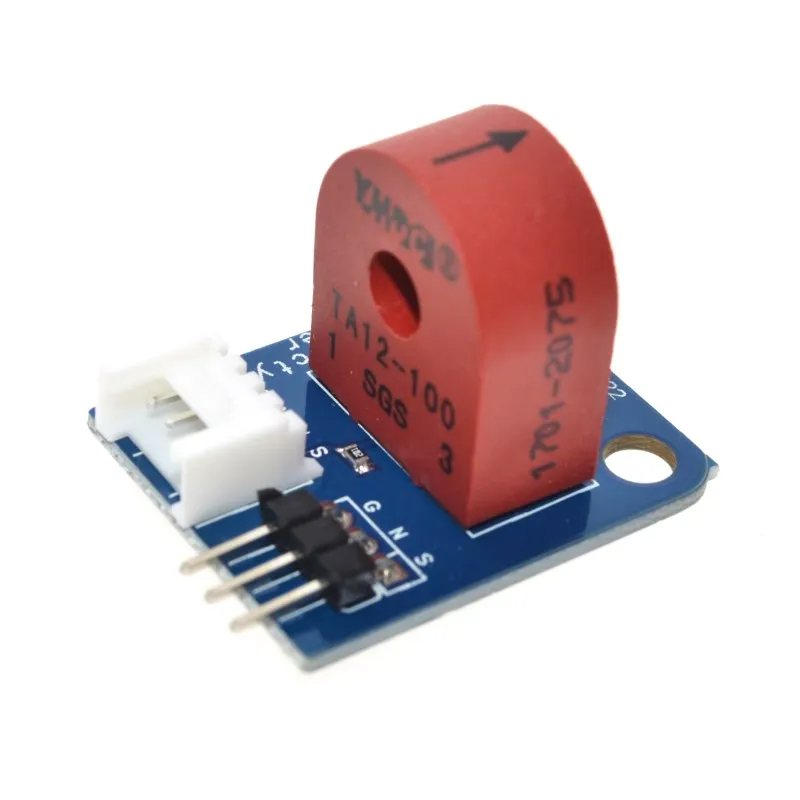

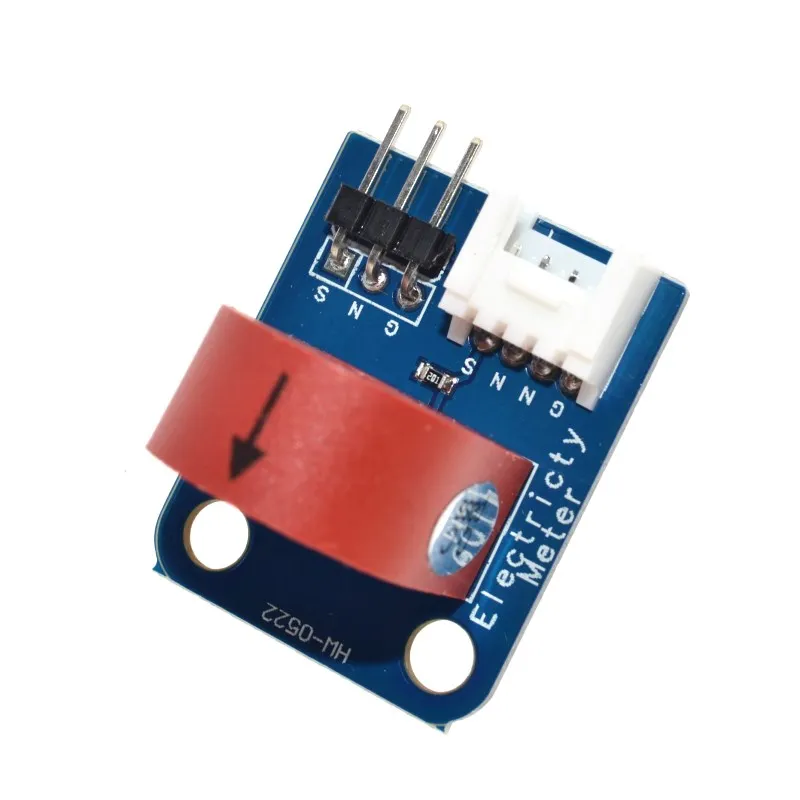

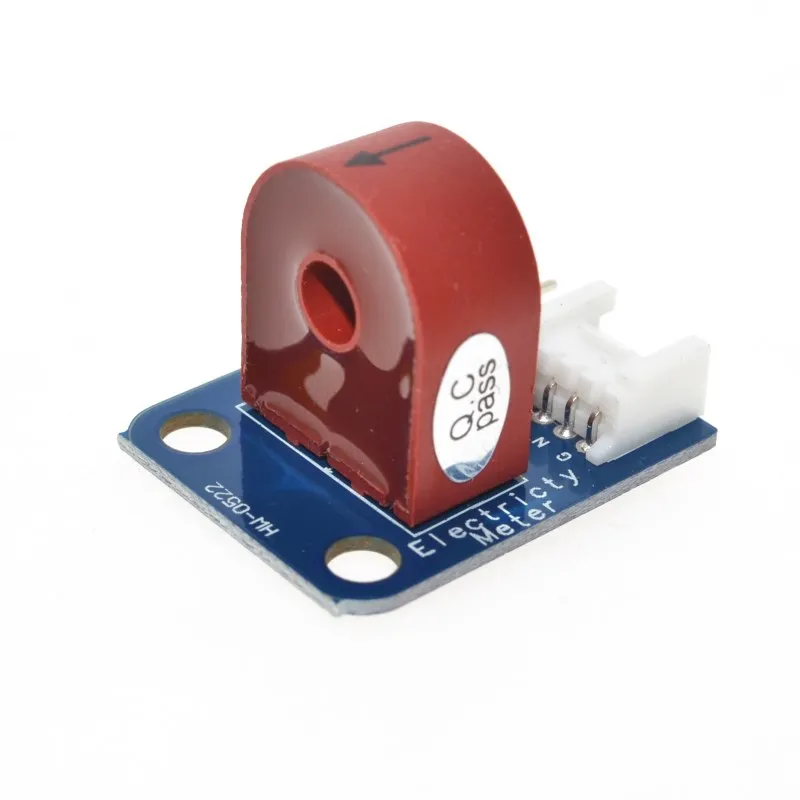

Электронный Кирпич датчика электричества основан на TA12-100 трансформаторе тока, который может трансформировать сигналы переменного тока большого тока в небольшие Амплитудные сигналы. Максимальный ток, который может быть обнаружен, может достигать 5А, и текущий сигнал может считываться через аналоговый порт ввода/вывода.

Особенности:
1. Подключи и работай, прост в использовании. Совместим с основными 2,54 интерфейсы и 4-контактный Grove интерфейсов на рынке.
2. С использованием стандартных фиксированных отверстий M4, совместимых с M4-standard комплектами, такими как Lego и Makeblock.

Технические характеристики:
1. Размер печатной платы: 30,0 мм X 24,0 мм X 1,6 мм
2. Совместимость с интерфейсами: 2,54 3-контактный интерфейс и 4-контактный роща интерфейс (1)

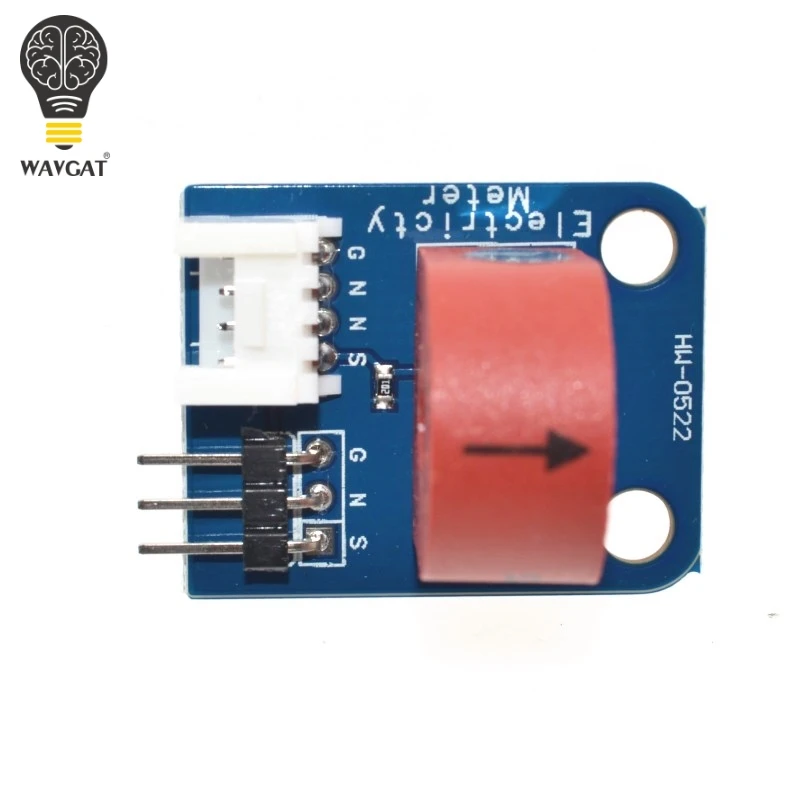

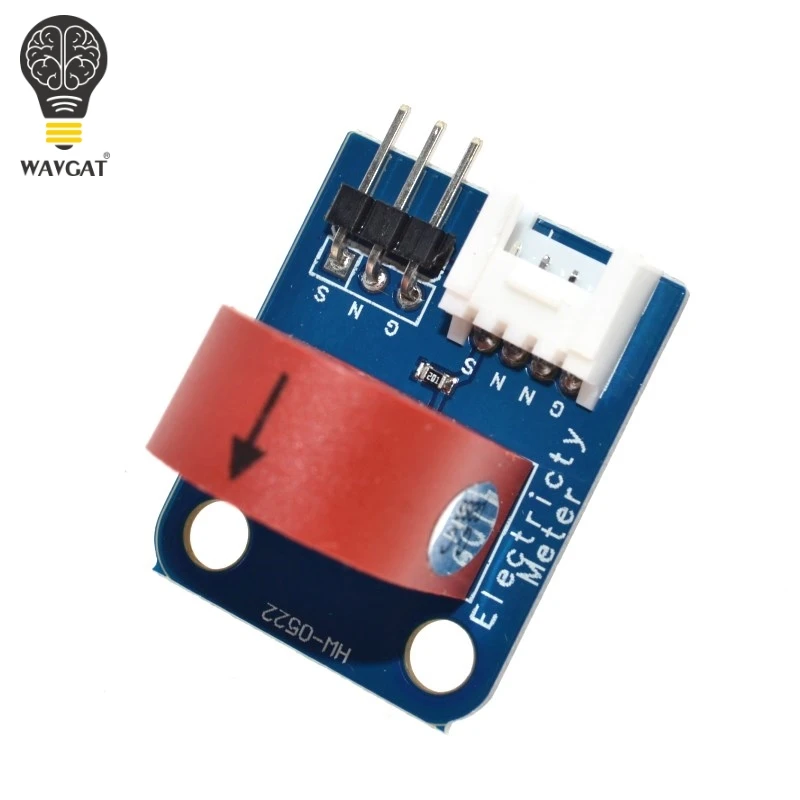

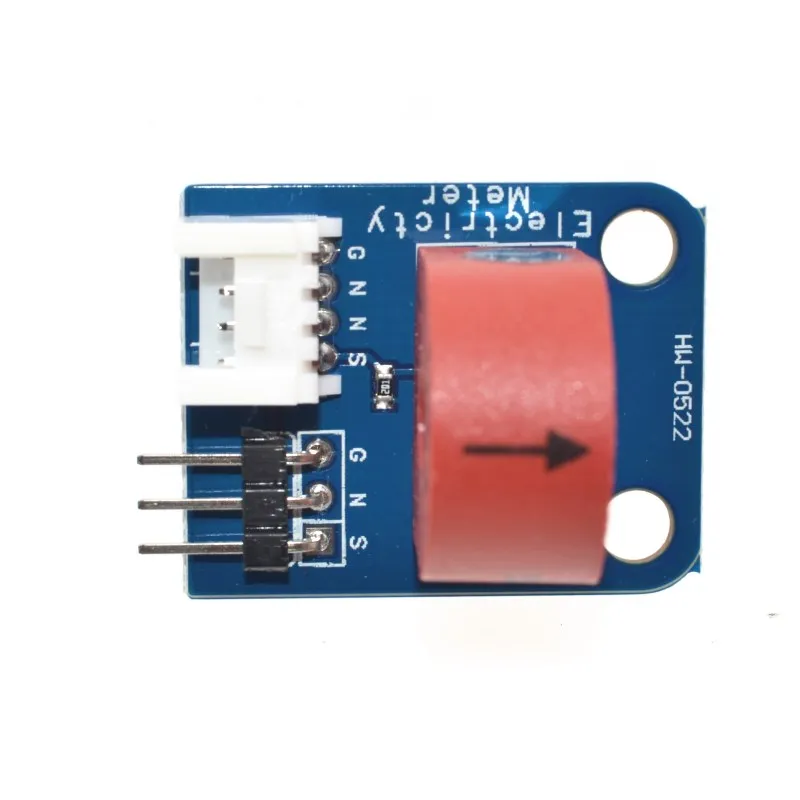

Примечание: S для аналогового выходного порта, G для заземления и N для не использованного штыря.

Вы можете использовать следующее:

Текстовый Код:

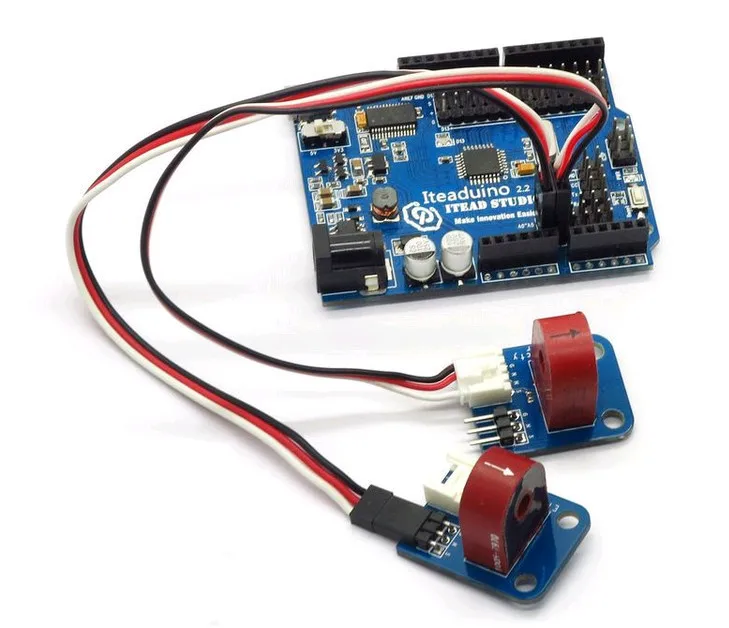

Подключите S порт этого датчика к порту A0 платы, используйте следующую процедуру для чтения аналоговых значений. И затем отобразить на компьютере через последовательный порт.

# Define ELECTRICITY_SENSOR A0/
Поплавок amplitude_current; /
Поплавок effective_value; /
Вакуум установка ()
{
Серийный. Старт (9600);
Pins_init ();
}
Силы петли ()
{
Int sensor_max;
Sensor_max = getMaxValue();
Серия. Печать ("sensor_max =");
Серийный. println(sensor_max);
/VCC на интерфейсе рощи датчика 5 В
Амплитудный ток = (поплавок) sensor_max/1024*5/200*1000000;
Effective_value = amplitude_текущий/1,414;
/Минимальное значение тока может быть обнаружено = 1/1024*5/200*1000000/1.414 = 24,4 (мА)
/Только для синусоидального переменного тока
Серийный. println("амплитуда тока (в мА)");
Serial.println (амплитудный ток, 1);/только одно число после запятой
Serial.println("эффективное значение тока (в мА)");
Serial.println(effective_value,1);
}
Силы pins_init()
{
PinMode (электронный датчик, вход);
}
/* Функция: образец для 1000 мс и получить максимальное значение от SIG pin */
Int getmaxvalue ()
{
Int sensorValue; /значение считывается с датчика
Int sensorMax = 0;
Uint32_t start_time = millis();
While (millis()-start_time) < 1000)/образец для 1000 мс
{
SensorValue = analogRead (eleccity_sensor);
Если (sensorValue > sensorMax)
{
/* Запись максимального значения датчика */
Sensormax = sensorvalue;
}
}
Возврат sensormax;

}
