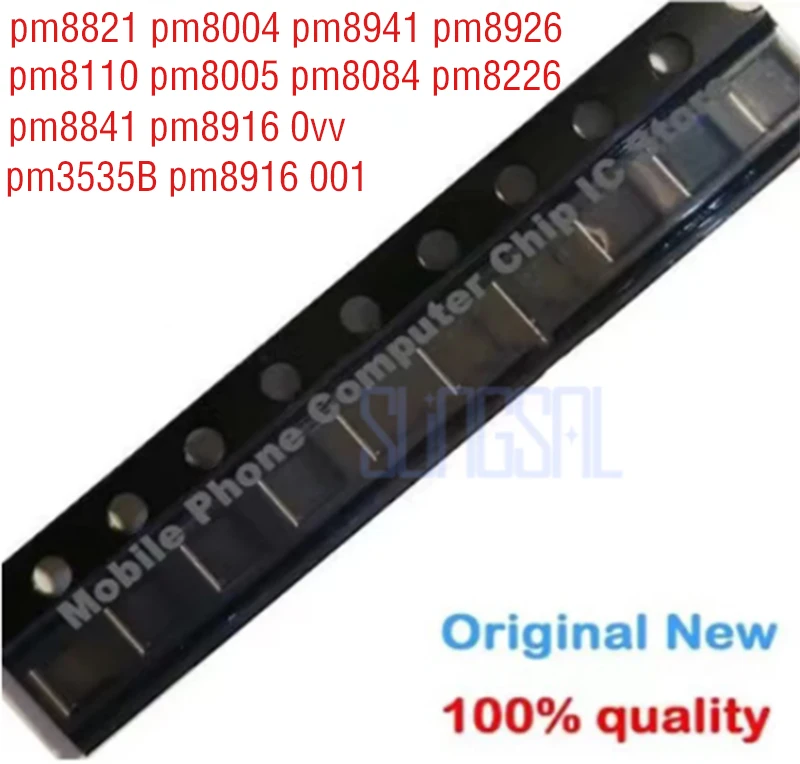

10 шт. PM8004 PM8005 PM8110 PM8226 PM8841 PM8916 PM3535B PMA8084 PM8821 PM8941 PM8926|Интегральные схемы| |
355,54 руб.
Новое поступление

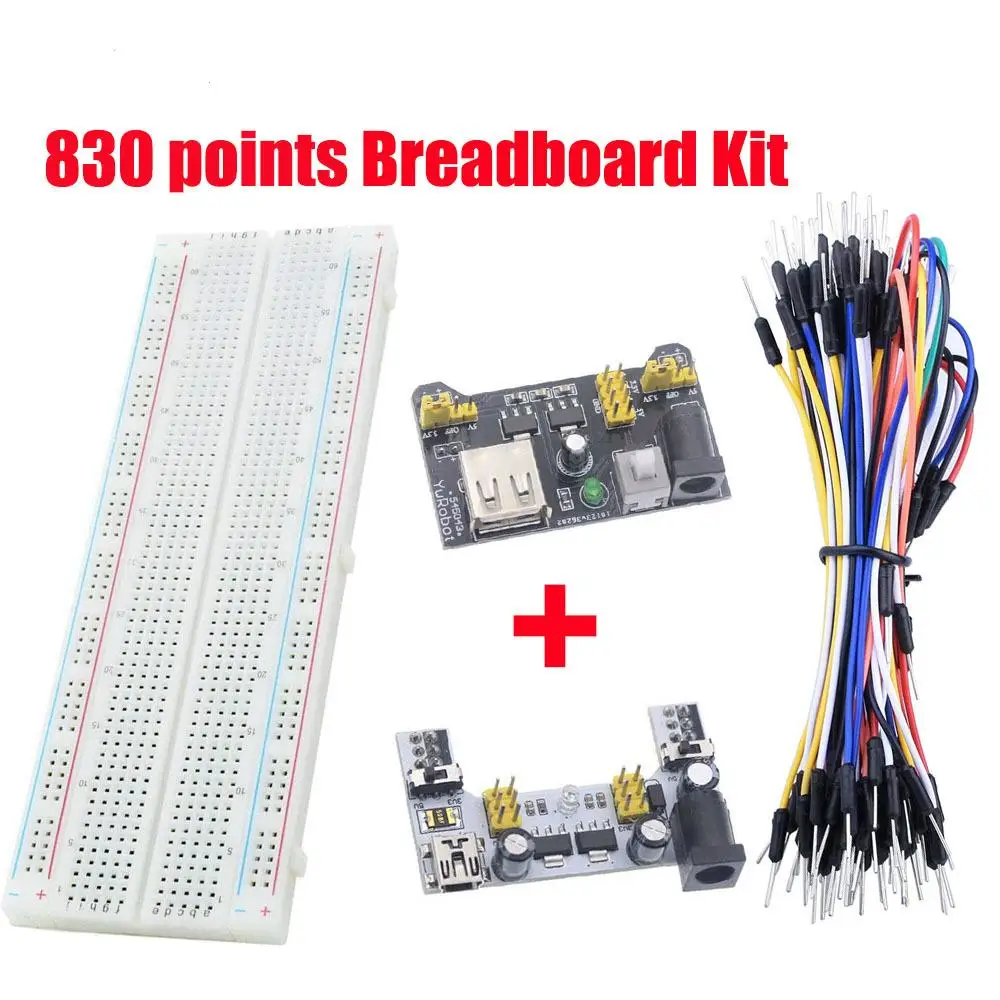

Макетная плата модуль питания 830 точек без пайки прототип набор для хлебной платы
63,54 - 249,63 руб.

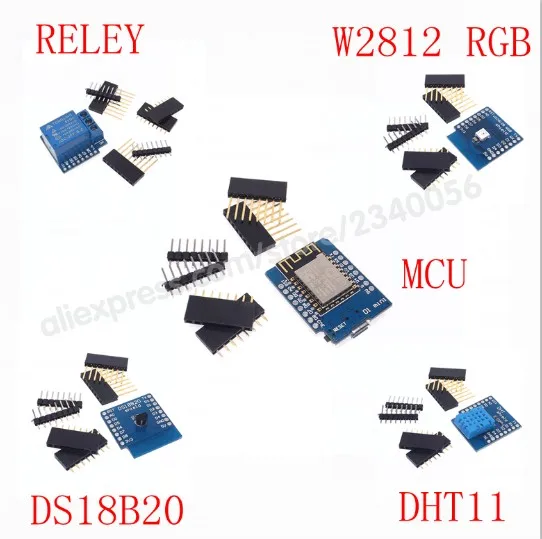

D1 Мини макетная плата NodeMcu Lua 4M байт реле RGB датчик температуры и влажности пять
680,82 руб.

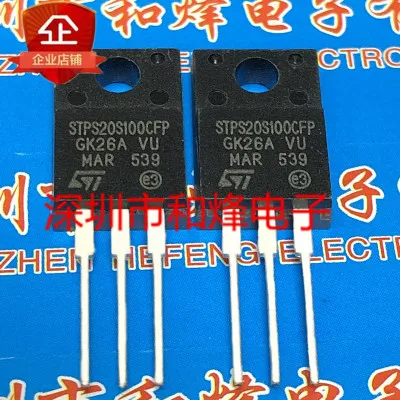

Оригинальный Новый 5 шт./STPS20S100CFP FQPF20N06L TO 220F TO220F|Интегральные схемы| |
152,05 руб.

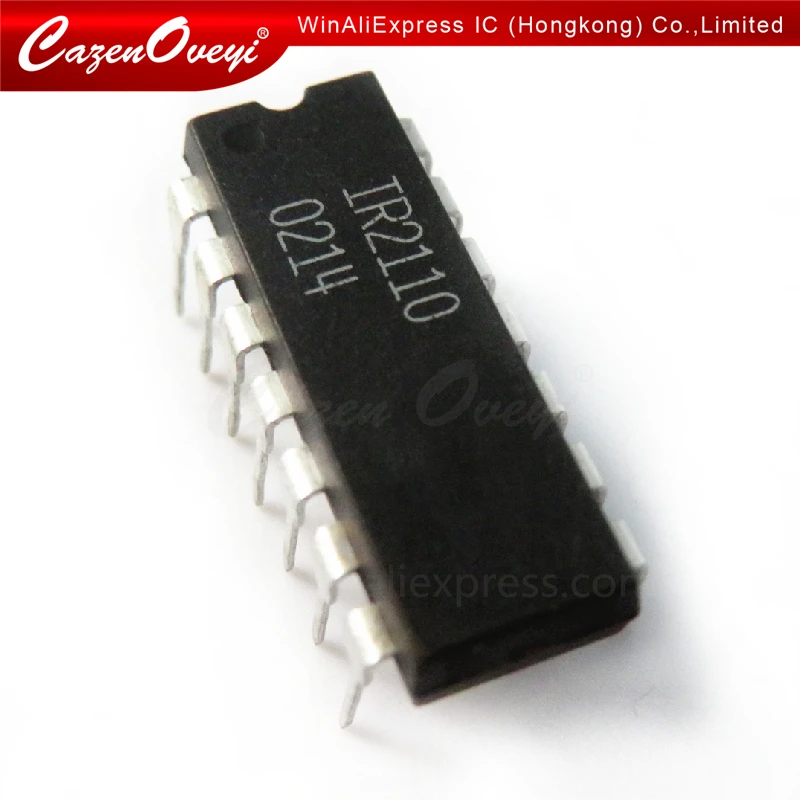

10 шт./лот IR2110PBF IR2110 DIP 14 в наличии|Интегральные схемы| |
256,44 руб.

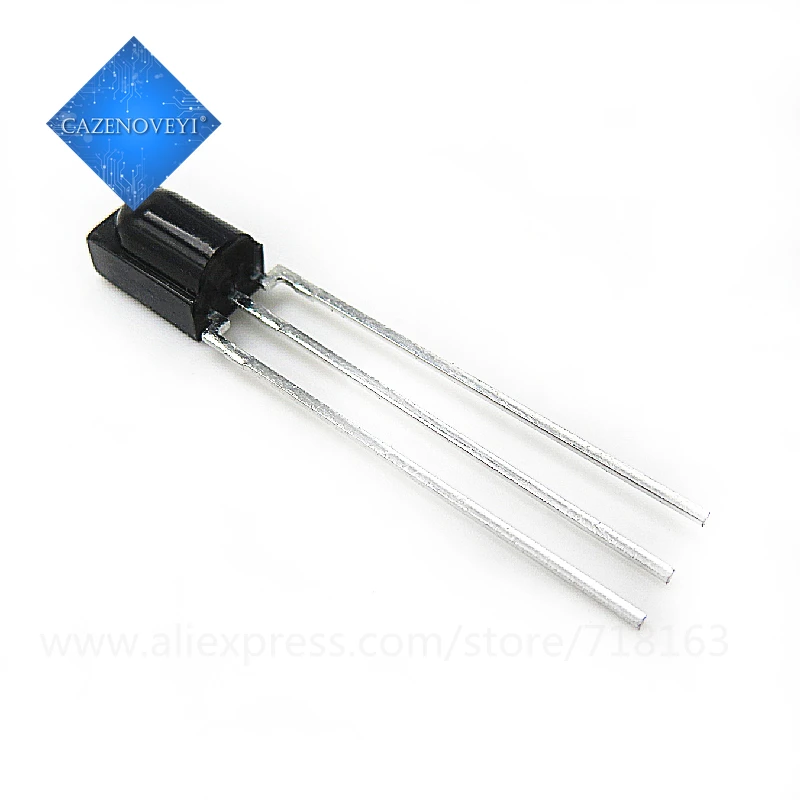

5 шт./лот TSOP38238 P38238 38238 DIP 3 в наличии|Интегральные схемы| |
132,38 руб.

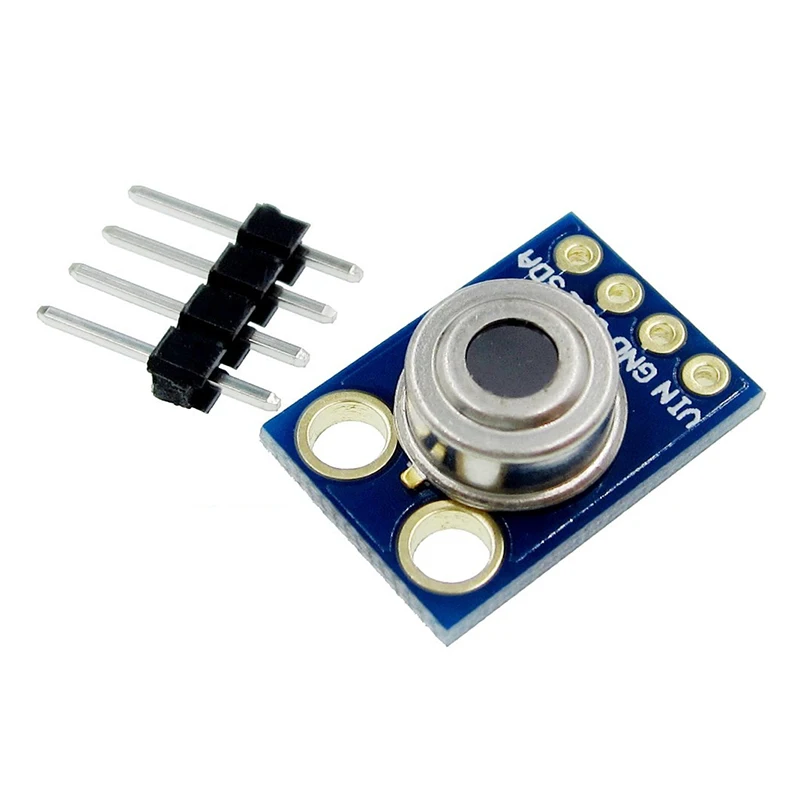

GY 906 mlx90614fse Новый MLX90614 Бесконтактный модуль датчика температуры для Arduino
739,07 руб.

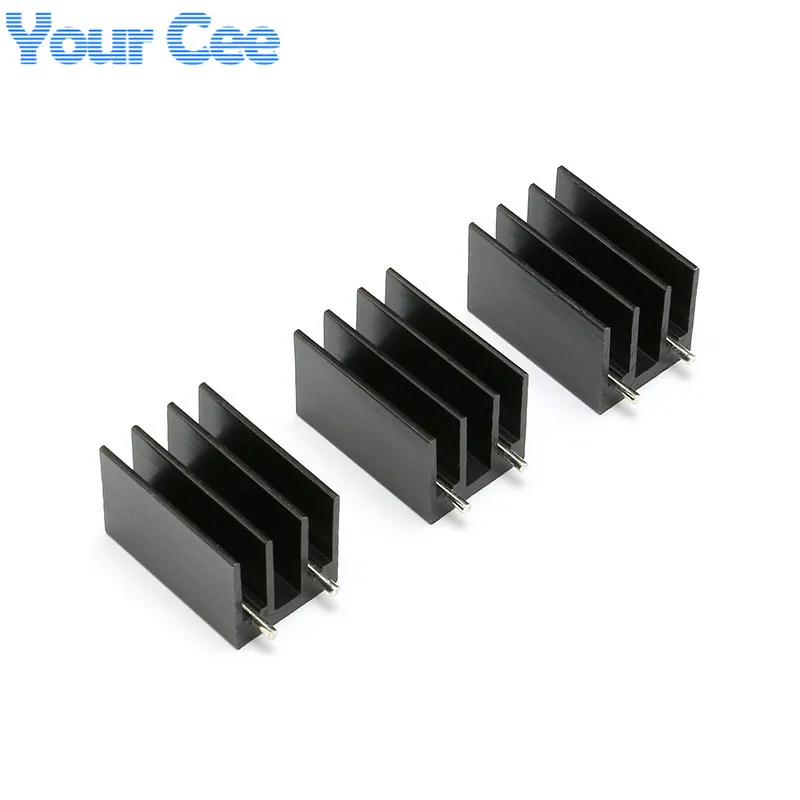

10 шт. алюминиевые радиаторы 16 х16х25 мм до 220|sink grid|sink drain with overflowsinks cheap |
175,50 руб.
Manufacturer of Module Store
Магазина Manufacturer of Module Store работает с 07.07.2013. его рейтинг составлет 95.06 баллов из 100. В избранное добавили 6139 покупателя. Средний рейтинг торваров продавца 4.8 в продаже представленно 5308 наименований товаров, успешно доставлено 50697 заказов. 13240 покупателей оставили отзывы о продавце.
Характеристики

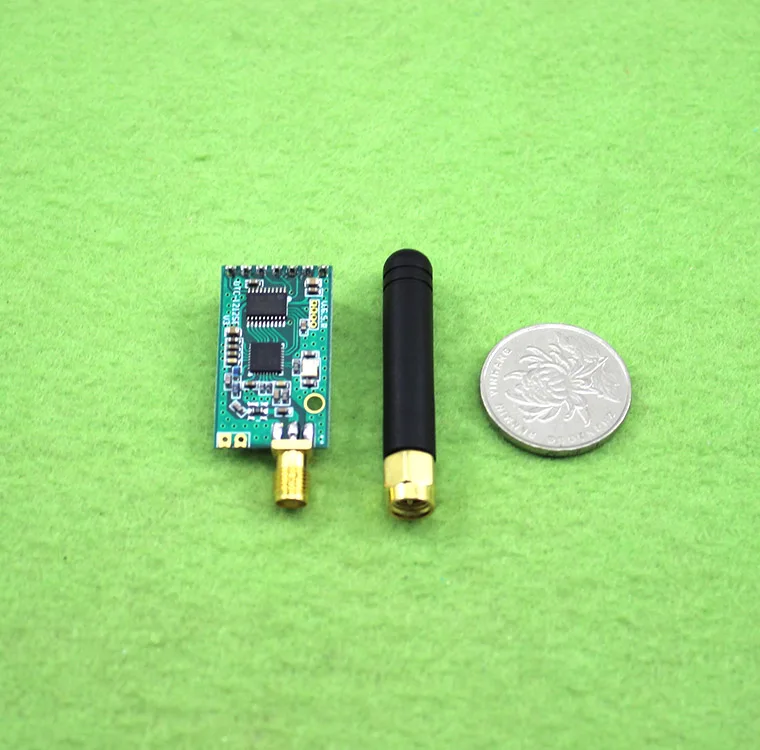

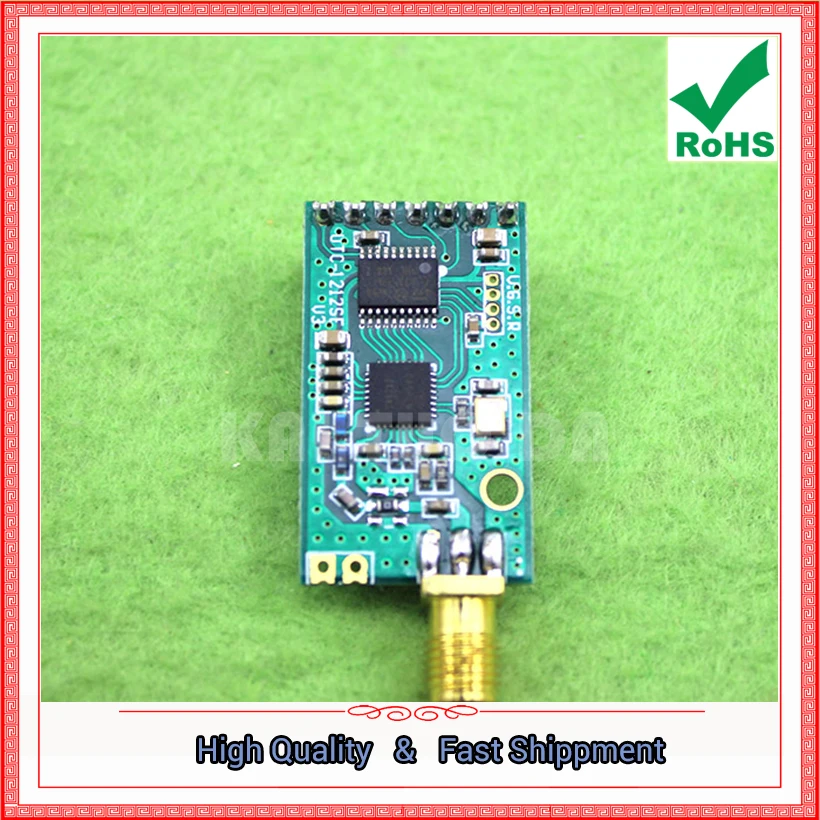

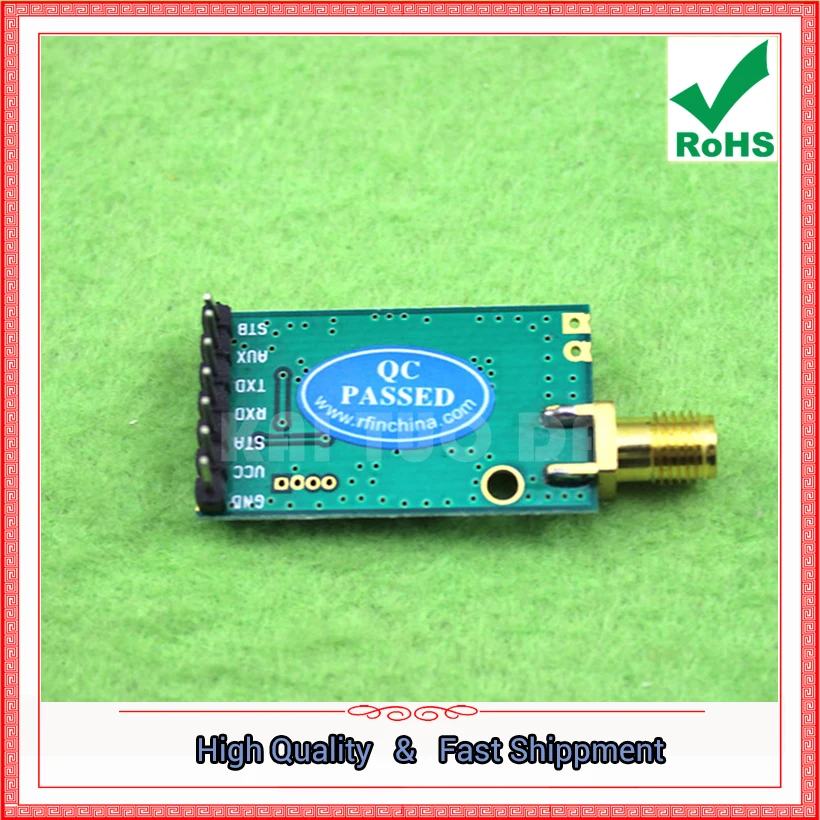

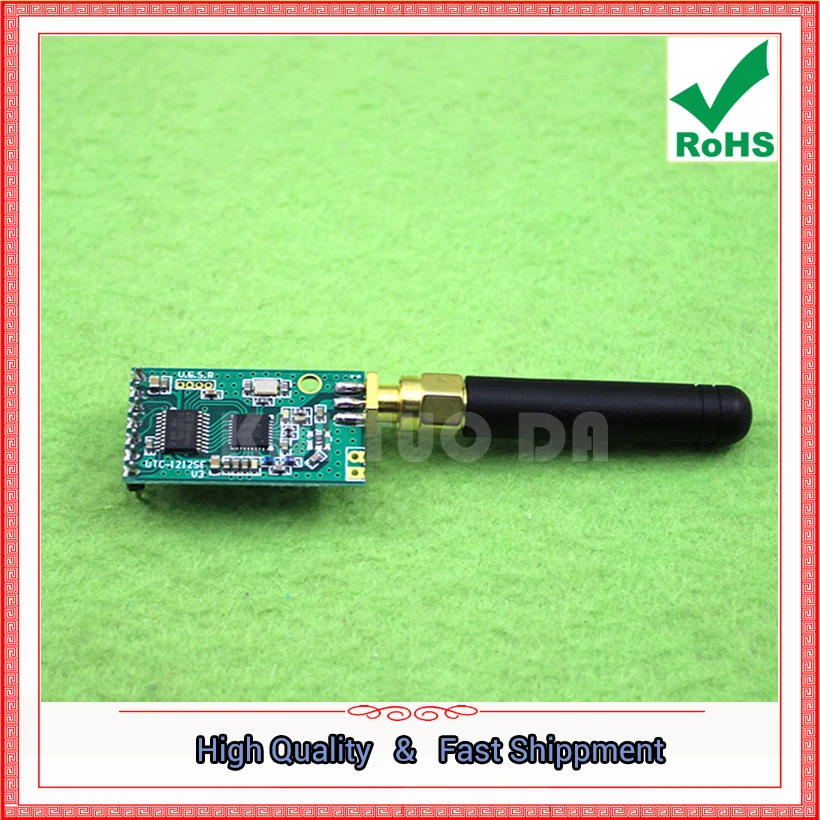

Беспроводной последовательный модуль смарт автомобиль классический Queen STM8 + SX1212 5
История изменения цены
*Текущая стоимость 792,02 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-23-2026 | 942.76 руб. | 989.44 руб. | 965.5 руб. |
| Feb-23-2026 | 935.63 руб. | 982.9 руб. | 958.5 руб. |
| Jan-23-2026 | 784.84 руб. | 823.24 руб. | 803.5 руб. |
| Dec-23-2025 | 919.93 руб. | 965.60 руб. | 942 руб. |
| Nov-23-2025 | 800.29 руб. | 840.76 руб. | 820 руб. |
| Oct-23-2025 | 903.7 руб. | 948.34 руб. | 925.5 руб. |
| Sep-23-2025 | 895.53 руб. | 940.81 руб. | 917.5 руб. |
| Aug-23-2025 | 887.34 руб. | 931.87 руб. | 909 руб. |
| Jul-23-2025 | 879.67 руб. | 923.76 руб. | 901 руб. |
Описание товара
Описание продукта:
UTC1212 модуль-это высоко интегрированный сверхнизкий уровень мощности полудуплекс микро-Беспроводная передача данных модуль, интегрированный на чип Встроенный высокая производительность с низким энергопотреблением STM8L101 процессор, используя самое последнее поколение высокопроизводительных RF чип SX1212. Что SX1212 инновационное использование эффективного переплетения петель коррекции ошибок кодирования, так что анти-помех и чувствительность значительно улучшены, модуль обеспечивает ряд выбора канала, может изменить скорость последовательного порта, мощность передачи, скорость RF и другие параметры, Вторая разработка простая и удобная, конечно, Также можно установить с помощью MCU обычные параметры, модуль диапазон напряжения 2,1-3,6 V, подходит для с питанием от аккумуляторной батареи, и портативное устройство для разработки приложений в получении состоянии потребляет всего 3.2mA, существует четыре режима работы. В 1SEC цикла опроса режим питания (режиме опроса), приемник только потребляет меньше, чем 20uA, функционально используемый в 3,6 V / 3.6A литий-аккумулятор может работать более чем для детей 10 лет, расстояние тоже на данный момент связаться с нашей компанией в 8,5 см бар антенна, измеренная внутри 500 метров стабильная передача, 700 метров по-прежнему имеют сигнал, например, с более высокой антенной усиления 1000 метров не является легендой, и другие беспроводные чипы, такие как NRF905, CC1101 Расстояние связи 200 метров, И получите ток около 20 мА!
Примечания
Антенна в беспроводных приложений очень важен, тест на выбранные 8,5 см антенна, соответствия, дальность связи. И антенну на рынке во всех форм и размеров, тест на выбранные 4,5 см антенны и широкой пружинной антенной, работающей на расстояние не является идеальным (200 метров), несмотря на то, что 8,5 см антенна интерлок; Стоит дороже, однако из-за производительности, во-первых, рекомендуется 8,5 см, но 8,5 см Объем большой, Таким образом преднамеренно, заказанного антенна производителей по индивидуальному заказу 5 см антенна, эффект близко к 8,5 см эффект, 450 м или около того.
Технические характеристики изделия
Наименование модуля:UTC-1212SE
Размер модуля:33 мм * 19 мм * 1 мм
Интерфейсы:2,54 мм DIP посылка
MCU IC:STM8L101
RF IC:SX1212
Процесс производства:Использование высокоточных компонентов, широко подходит для гражданского, промышленного дизайна продукта
| Типичные параметры |
Соотношение цена/качество |
Блок |
| Операционной Напряжение |
2,1-3,6 |
V |
| Диапазон рабочих температур |
От-40 до + 85 |
|
| Рабочая влажность: |
10%~ 90% |
% |
| Рабочая частота |
300-510 |
МГц |
| Регулируемая мощность параметры |
-8,5 до + 12,5 |
ДБм |
| Воздушный транзит скорость |
1K, 2K, 5K, 10K, 20K, 40K |
Кбит/с |
| Выбросов ток |
34 |
MA |
| Непрерывный прием тока |
3,2 |
MA |
| Ток в спящем режиме |
1,5 |
МкА |
| Максимальная чувствительность |
-110 |
ДБм |
| Серийный скорость передачи данных |
1200/2400/4800/9600/19200/38400/57600 |
ДНС |
| Максимальная длина пакета |
256 |
Байт |
| Количество изменений параметров |
300k |
Раз |
Основные характеристики
(1)Рабочая частота в диапазоне 430-440 МГц (соответствие антенны), подходит для многоузловых особых случаев
(2)Беспроводной модуль скорости воздуха с самым низким 1 кбит/с, до 40 кбит/с, программное обеспечение может быть установлено наугад
(3)UART (Универсальный асинхронный последовательный) интерфейс поддерживает 1200/2400/4800/9600/19200/38400 / 57600bps
(4)SX1212 получает только ток 3 мА, состояние сна составляет всего 1,5 UA, условия 10dbm, ток излучения составляет всего 25 мА
(5)Сна только 1.5uA, может быть установлено программное обеспечение времени пробуждения, самое короткое 50 мс, самое длинное 5S, для удовлетворения требований оборудования низкой мощности
(6)Минимальная мощность передачи-8.5dbm, максимум + 12.5dbm, восемь файлов могут быть настроены на выбор программного обеспечения
(7)FSK модуляция, высокая чувствительность и использование CRC эффективная коррекция ошибок кодирование, способность анти-помех
(8)Буферизация данных большой емкости, поддержка FIFO до 256 байт за раз
(9)Стандартный интерфейс DIP pitch, наиболее распространенный интерфейс для простых встроенных приложений
Примечания
(1)Чип SX1212 Поддерживает 300-510 МГц, но учитывая соответствие антенны, рекомендуется работать в диапазоне 430-440 МГц
(2)Чем ниже воздушная Скорость беспроводного модуля, тем выше чувствительность приема и чем дальше эффективное расстояние связи
(3)MCU control UTC1212 модуль, через TXD и RXD две линии обмена данными
(4)Несмотря на то, что SX1212 чип: Максимальная мощность передачи может быть комплект до + 12.5dbm, но источника питания, как правило, меньше, чем 3,6 V
(Например, 2 батареи 3V), в сочетании с неизбежной потери цепи сама по себе, таким образом, модуль, как правило, эффективны при передаче силой около + 10 дБм
(5)Общий CC1020, ADF7021 каждый раз, когда длина данных 1 бит, максимальная длина пакета NRF905 32 байт, CC1101, SI4432 отправляет и принимает данные длиной 64 байт, по сравнению с модулем UTC1212 в большом количестве приложений передачи данных более удобны
(6)NRF905, CC1101 в той же мощности передачи, чтобы получить ток до 30 мА или около того, по сравнению с SX1212 низкое энергопотребление значительно
Основной рабочий процесс
(1)Модуль, как правило, в получении состоянии, после того, как в соответствии с полученными данными, он будет у полученных данных через UART Выход, затем вы можете использовать микроконтроллер через метод приема прерывания для чтения и хранения данных для облегчения обработки (например, сравнение, отображение данных и т. д.)
(2)Необходимо отправлять данные, нужно только отправлять данные через интерфейс UART для передачи модуля UTC1212, модуль получает данные автоматически после беспроводной передачи, после отправки автоматически переключается на режим приема
| SET_A SET_B |
Режим работы |
Рабочее состояние |
| Режим1 SET_A = 0 SET_B = 0 |
Обычный режим |
UARTФункция открытого состояния, модуль находится в непрерывном режиме приема, когда UART серийный ввод данных, установить низкий AUX, и переключиться в состояние запуска, отправить данные, данные, отправленные после окончания повторной установки высокого разъема AUX и повторного входа в непрерывное состояние приема. В этом режиме при отправке данных модуль не посылает длинную брошюру. Поэтому требуется, чтобы приемник находился в режиме 1 или в режиме 2. Если модуль получает данные из текущего канала и проверяет их с CRC, установите низкий AUX и немедленно выводите данные из последовательного порта, отправьте конец после высокого AUX. |
| Режим2 SET_A = 0 SET_B = 1 |
Пробуждения |
UARTФункция в открытом состоянии, Модуль находится в непрерывном состоянии, когда последовательный порт ввода данных, установите низкийAUX,И переключитесь в состояние передачи для отправки данных, данные отправляются после окончания повторного набораAUXНоги и повторно введите статус непрерывного приема. Когда модуль отправляет данные в этом режиме, приемник находится в режиме1, Режим2Или режим3Имеют возможность получать данные. Если модуль получает данные из текущего канала, после проверки CRC, чтобы подтвердить правильность данных, установите низкийAUXИ сразу же с серийных выходных данных, отправьте конец повторного набораAUX.Этот режим в основном через принцип синхронизации сна, так что модуль в спящем состоянии и режим приема в соответствии с определенным переключателем рабочего времени, тем самым уменьшая потребление энергии модуля. |
| Режим3 SET_A = 1 SET_B = 0 |
Мощность режим экономии энергии |
UARTОсобенностиВ выключенном состоянии еще более потребеление энергии, приемник в wake-up цикла(Такие как1Во-вторых)После открытия и поиска, есть ли канал сигнала синхронизации, если не сразу состояние сна ожидание следующего периода пробуждения, а затем пробуждение, например, прослушивание сигнала синхронизации находится в принимающем состоянии, и полученные данные закрываются. После проверки CRC, чтобы подтвердить правильность данных, установите низкуюAUXЧтобы пробудить следующий бит машины, подождите5 мсПосле открытия последовательного порта и выходных данных. После выхода последовательного порта, закройте последовательный порт, установите высокийAUX, Если Настройка режима не изменится, то введите режим немедленного сна, чтобы дождаться следующего цикла пробуждения. |
| Режим4 SET_A = 1 SET_B = 1 |
Спящий режим Режим настройки |
Серийный порт выключен, и модуль находится в спящем состоянии. В этом режиме модуль RF circuit,ПроцессорОсновные часы и периферийные устройства закрыты, энергопотребление только около1.5uAЭтот режим в основном используется для временного отключения модуля, когда данные не нужны. В то же время параметры беспроводного модуля установлены в этом режиме и могут быть использованы модулем UTC2303. |
Применение областях:
Беспроводная система сбора данных, беспроводная бирка, идентификация, бесконтактная рч смарт-карта, небольшой беспроводной терминал данных, система охранного противопожарного управления, беспроводная система дистанционного управления, получение биологических сигналов, гидрометрический мониторинг, управление роботом, беспроводная коммуникация данных 232, Беспроводная 485/422 передача данных, цифровое аудио, передача цифрового изображения и так далее.
