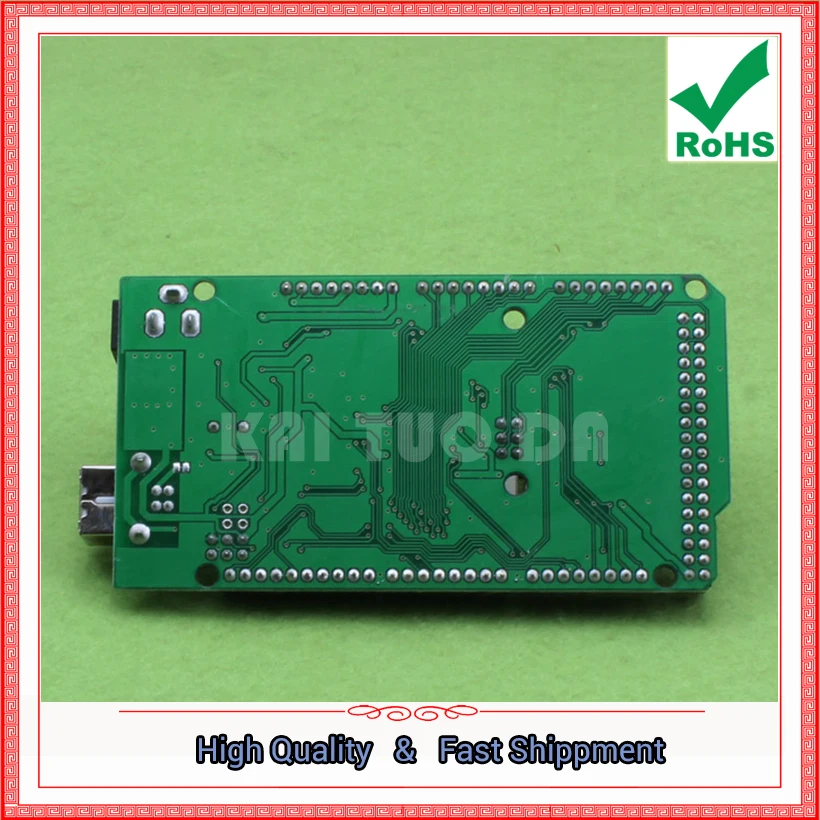

UNO-A.D.N MEGA2560 R3 макетная плата 2012 ATMEGA16U2-MU зеленая (H6A1) | Электронные компоненты и

Информация: http: // pan.baidu.com/s/1hsDjshu

Новая версия 2011 MEGA2560-это контроллер MEGA series Ar.duino последней версии, по сравнению с MEGA1280, точка улучшения выглядит следующим образом:

1. Использование микроконтроллера ATMEGA2560, емкость памяти, чем у оригинального Atmega1280 в два раза;

2.USB к последовательной части цепи, с помощью микроконтроллера ATmega8U2, по сравнению с оригинальным MEGA1280 используемым FT232RL, ATmega8U2 в дополнение к предоставлению традиционной функции USB к последовательному порту, но также позволяет пользователям определять собственное Программирование других функций, таких как конфигурация порта USB в мышку, клавиатуру, игровой джойстик, Камера и т. д., конечно, эти приложения еще должны быть командой Ar.duino, чтобы озвучить конкретный план реализации.

Ar.duino Mega2560 является ATmega2560 в качестве ядра макетной платы микроконтроллера, имеет 54 группы цифровых входов/выходов ввода/вывода (14 из которых могут выполнять ШИМ-выход), 16 наборов аналоговых, чем вход, четыре UART (аппаратные последовательные порты) с помощью кварцевого генератора 16 МГц. С Загрузчиком возможно скачивание программ напрямую через USB без перехода через другие внешние писатели. Блок питания может питаться непосредственно от USB, или использовать адаптер переменного тока в постоянный ток и аккумулятор в качестве внешнего источника питания.

Как открытый исходный код, так и использование Java Concept (межплатформенная) C среда разработки языка, так Ar.duino периферийные модули и приложения быстрого роста. Основная причина привлечения художника к использованию Ar.duino заключается в быстром использовании языка Ar.duino для общения с программным обеспечением, таким как флеш или обработка... Для выполнения мультимедийных интерактивных работ. Интерфейс Ar.duino development IDE на основе принципа открытого исходного кода, позволяет скачать бесплатно для использования на производстве, школьном обучении, управлении мотором, интерактивных работ и так далее.

Конструкция блока питания

Система питания Ar.duino Mega2560 имеет два варианта, прямой источник питания USB или внешний источник питания. Опции питания будут переключаться автоматически. Внешний источник питания может выбрать адаптер переменного тока в постоянный ток или аккумулятор, Предельный Диапазон напряжения платы управления 6 В ~ 12 В, но если напряжение меньше 6 в, порт ввода-вывода не может обеспечить напряжение 5 В, стабильное; Если напряжение больше 12 В, Регулятор станет возможной защитой от перегрева, с большей вероятностью повредит Ar.duino MEGA2560. Поэтому рекомендуемый источник питания 6,5 ~ 12 В, рекомендуемый источник питания 7,5 в или 9 В.
