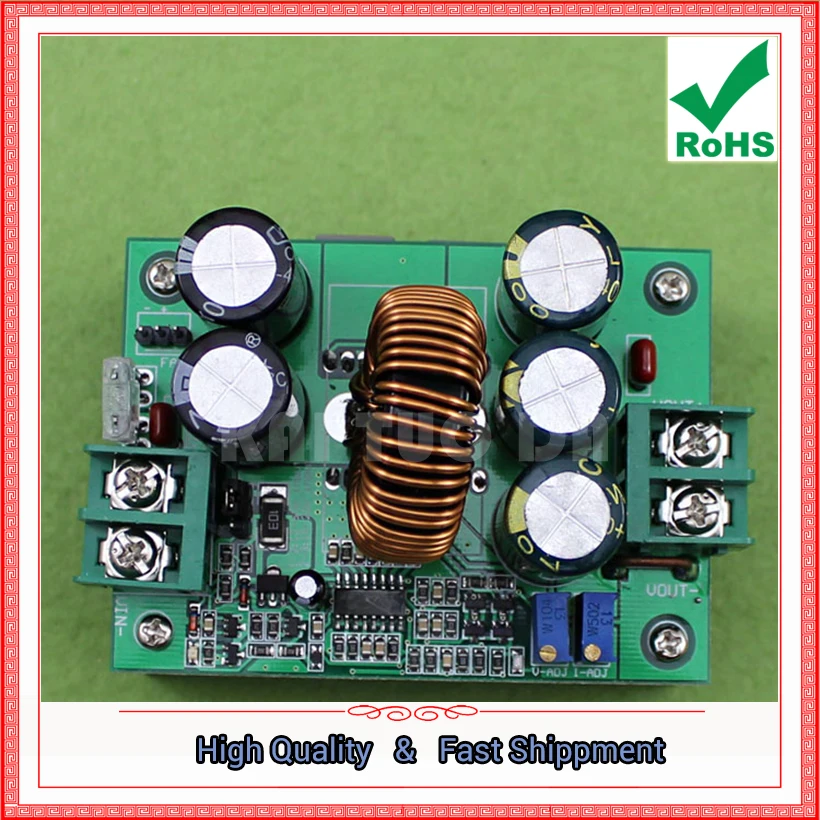

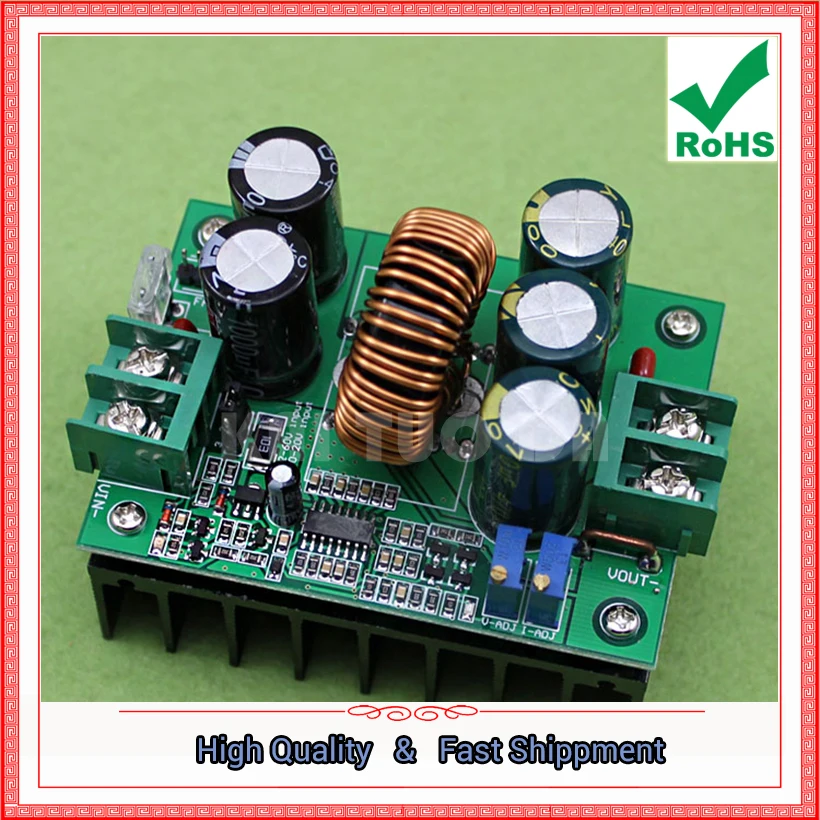

Рабочая мощность 1200 Вт постоянный ток высокомощный Модуль повышения мощности

Рабочая мощность 1200 Вт постоянный ток высокомощный Модуль повышения мощности

Большая конструкция теплоотвода (длина 85 мм * ширина 62 мм * высота 64 мм) и черного окисления (черный окислительный тепловой эффект отличный). Поддержка 12-60 в широкого входного напряжения, 12-80 в регулируемое широкое выходное напряжение, ультра-низкое входное и выходное дифференциальное давление. Эксклюзивный запуск Taobao: Выход постоянного тока, не пропустите! (Текущий аналогичный модуль Taobao регулирование тока может регулировать только входной ток, поэтому это может быть использовано только при защите от перегрузки по току и не может контролировать выходной ток, только регулируемый выходной ток-это реальный постоянный ток)

Модуль параметры:

Наименование модуля: 1200W boost модуль постоянного тока

Свойства модуля:Неизолированный модуль Boost (BOOST)

Входное напряжение: 8-60 в

    Вход ток:20A (Действительно 20 А вход, многие продавцы Taobao почти все виртуальные стандарты, индуктор, силовая трубка MOS может достигать 20 А, убивая, я не уверен)

Статический ток срабатывания:15мА (12 В литр 20 в, чем выше выходное напряжение будет увеличено слишком сильно статично)

Выходное напряжение:12-80 в постоянно регулируется

                      12-80 в Регулируемый

Выход ток:20Макс. Более 18 А, пожалуйста, усиливайте тепло (с входным и выходным давлением, чем больше разница выходного тока меньше)

   Постоянный ток диапазон:Максимальная 20A

   Выход мощность: =Входное напряжение * 20A, например: вход 12 В * 20A = 240 Вт, вход 24 в * 20A = 480 Вт,

Вход 36V * 10A = 720W, вход 48V * 20A = 960W, вход 60V * 20A = 1200W

Ниже указаны такие же, как и в

Рабочая температура:-40 ~ + 85 градусов (когда температура окружающей среды слишком высокая, пожалуйста, усиливайте тепло)

Рабочая частота:150 кГц

Эффективность преобразования:До 95% (эффективность и вход, выходное напряжение, ток, давление)

    Защита от избыточной силы тока:Да (с ограничением по току регулирования тока, регулируемым ограничением выходного тока, ток превышает лимит тока, автоматически уменьшает выходной ток до минимум 5А, В зависимости от характера нагрузки ток будет отличаться.)

Защита от короткого замыкания:Да (вход 20А предохранитель)Двойная защита от короткого замыкания, более безопасное использование.

Вход обратная защита:Нет, (при необходимости, пожалуйста, введите нитку в диод)

Выход анти-орошение:Нет необходимости добавлять антидиоды для зарядки.

Установка:4 3 мм винты

Проводка:ТерминалыБесплатная доставкаСварочный выход

Размер модуля:Длина 85 мм ширина 63 мм высота 64 мм

Область применения:

1. DIY источник питания, вход может быть 12 В, выход может быть 12-80 в регулируется.

2. Для электропитания вашего электронного оборудования вы можете установить выходное значение в соответствии с напряжением вашей системы.

3,В качестве источника питания для автомобиля, для вашего ноутбука, PDA или различных цифровых продуктов.

4, DIY мощная портативная Мобильная мощность: в сочетании с большой емкостью 12 В литиевой батареи, так что ваши книги, где вы можете светильник

5, регулятор солнечной панели.

6, к батарее, литиевой батарее и другим зарядам.

7. Светодиодный индикатор высокой мощности.

Инструкции по уходу за изделием

Во-первых, выбор диапазона входного напряжения:Заводской по умолчанию 12-60 в вход

Во-вторых, Метод регулирования выходного напряжения и тока:

     1. Отрегулируйте выходное напряжение: Настройте потенциометр CV, в соответствии с вашим аккумулятором или светодиодный, выходное напряжение устанавливается на необходимое напряжение. Например, 10 струнный светодиодный регулятор напряжения 37 в, четыре струны батареи регулируемые 55 в и так далее.

2, Отрегулируйте выходной ток: против часовой стрелки Установите потенциометр CC около 30 кругов, выходной ток установлен к минимуму, подключен к светодиодный, отрегулируйте компилятор CC к требуемому току. Для заряда батареи, батареи после окончания батареи, а затем получил выход, отрегулируйте CC до нужного вам тока (для зарядки необходимо использовать, когда аккумулятор полностью заряжен, потому что батарея остается больше, чем меньше зарядный ток.Пожалуйста, не используйте короткое замыкание для регулировки тока, схема модуля boost не может быть способом короткого замыкания для настройки.

3, регулирование перегрузки по току: Предназначен для защиты от короткого замыкания на выходе, что означает, что когда выходное короткое замыкание превышает установленный предельный ток короткого замыкания, выходная мощность является минимальным значением 5A, в зависимости от нагрузки отличается для защиты модуля питания, и электрическое оборудование не повреждено. Метод регулировки: Сначала установите точку защиты тока, если это защита 8А. Используйте выходной ток для регулировки выходного тока до 8А, а затем Отрегулируйте потенциометр CL «перегрузки по току» (против часовой стрелки) до выходного тока, который может быть неожиданно снижен до минимального значения. Некоторые из перегрузки по току 8А. (Обратите внимание, что если точка защиты тока меньше, чем сила тока, требуемая устройством, когда мощность будет защищена, рекомендуется, чтобы если вам не нужна защита от перегрузки по току, лучше всего повернуть по часовой стрелке до 30 или около того)

3, импорт 27 мм большое железо кремний Алюминий кольцо, Толстая Медная эмалированная проволока двойной и вокруг, Толстый алюминиевый радиатор, так что весь модуль лихорадка ниже, введите два 470 мкФ/100 в электролитический конденсатор, выход трех 470 мкФ/100 в низкое сопротивление электролизу, а другая Выходная рябь ниже. Индуктивный вертикальный дизайн более стабильный, минимальный помех, сменный предохранитель, двойная защита более надежная. Общая установка очень разумная, структурный дизайн очень элегантный.
