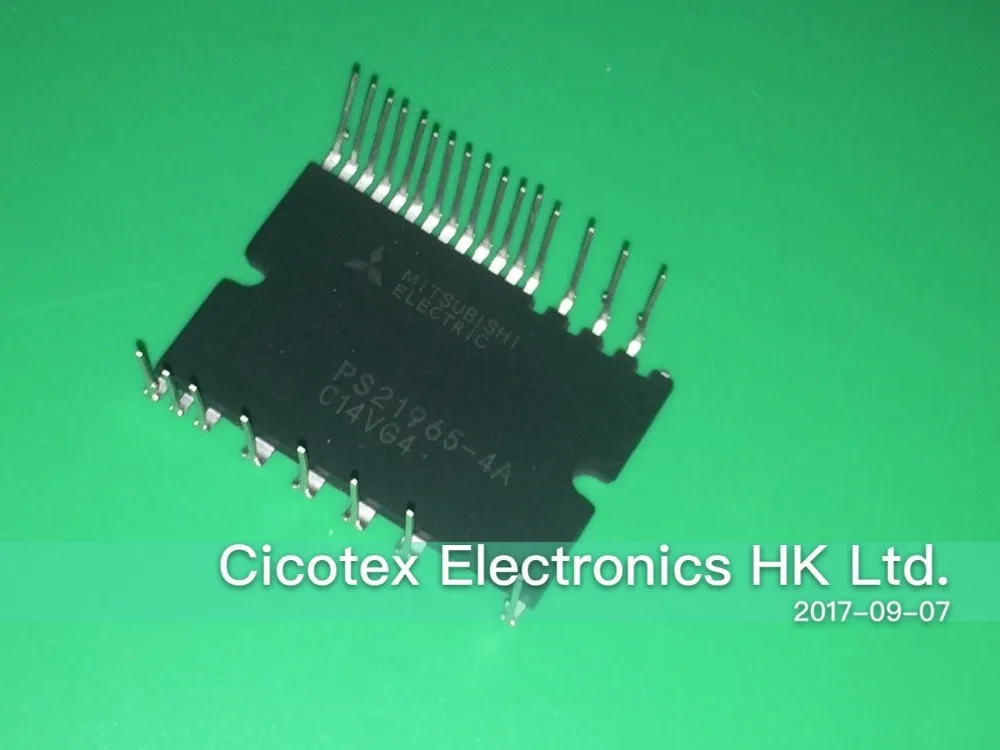

PS21965-4A модуль IGBT MOD IPM 600V 20A SUPRMINIDIP PS219654A | Электронные компоненты и принадлежности
888,64 руб.

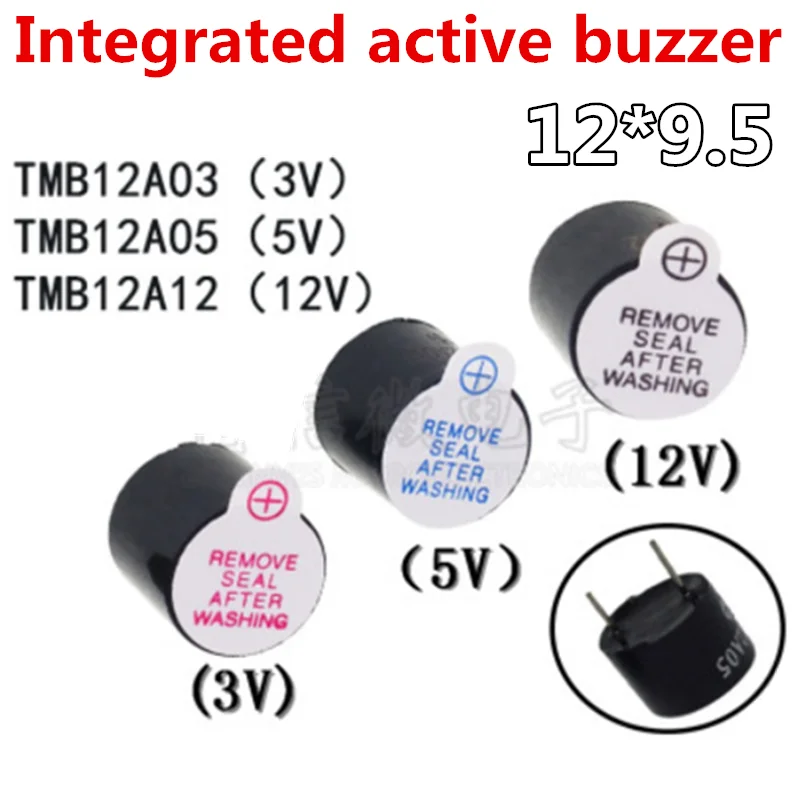

100 шт./лот 12095 активный зуммер 3 В/5 В/12 В TMB12A03 TMB12A05 TMB12A12 Магнитный длинный
973,73 - 1 024,04 руб. / набор
! 2 шт./лот SD1446 микроволновые транзисторы лучшее качество! | Электронные
2 097,66 руб. / набор

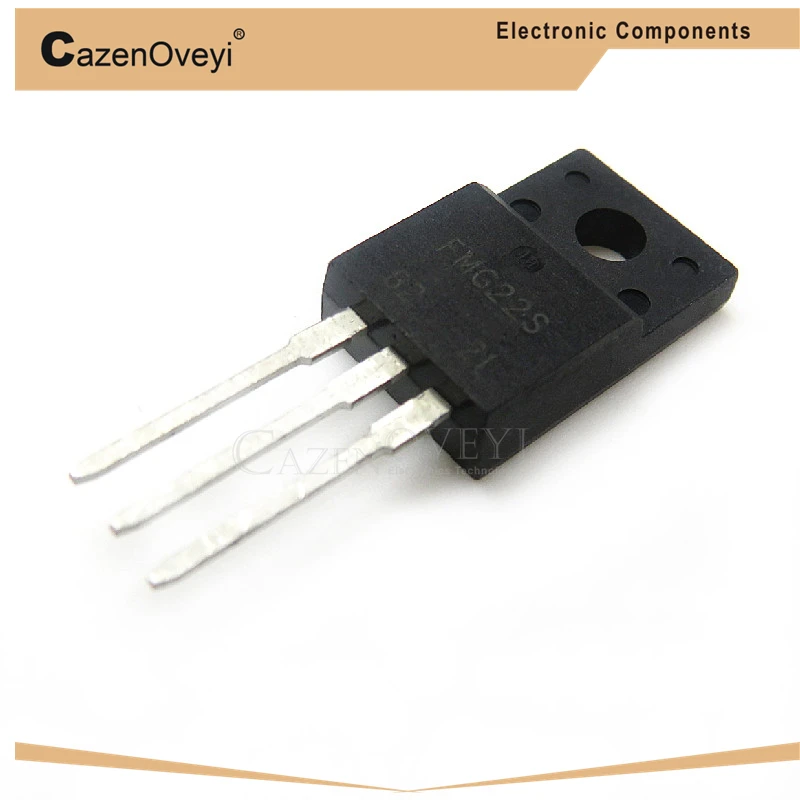

5 шт./лот FMU22S FMG22S TO-220F FMG22 TO220F в наличии | Электронные компоненты и принадлежности
108,77 руб. / набор
PT4115 светодиодный драйвер лампы IC привод постоянного тока SOT-89-5 новый

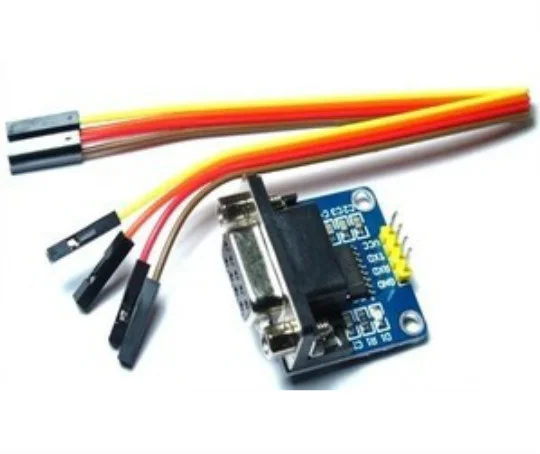

Модуль TTL для передачи RS232/материнский последовательный порт TTL/модуль
147,98 руб. / набор
Manufacturer of Module Store
Магазина Manufacturer of Module Store работает с 07.07.2013. его рейтинг составлет 95.06 баллов из 100. В избранное добавили 6139 покупателя. Средний рейтинг торваров продавца 4.8 в продаже представленно 5308 наименований товаров, успешно доставлено 50697 заказов. 13240 покупателей оставили отзывы о продавце.
Характеристики
Новый 1-позиционный (одноканальный) релейный модуль 5 В триггер низкого уровня
История изменения цены
*Текущая стоимость 39,96 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-23-2026 | 50.94 руб. | 51.5 руб. | 50.5 руб. |
| Jan-23-2026 | 40.92 руб. | 41.36 руб. | 40.5 руб. |
| Dec-23-2025 | 49.77 руб. | 50.92 руб. | 49.5 руб. |
| Nov-23-2025 | 48.33 руб. | 49.74 руб. | 48.5 руб. |
| Oct-23-2025 | 39.58 руб. | 40.26 руб. | 39.5 руб. |
| Sep-23-2025 | 48.69 руб. | 49.9 руб. | 48.5 руб. |
| Aug-23-2025 | 47.9 руб. | 48.56 руб. | 47.5 руб. |
| Jul-23-2025 | 47.34 руб. | 48.37 руб. | 47.5 руб. |
Описание товара
Описание товара:
1. Модуль в соответствии с международными стандартами безопасности, областью управления и областью нагрузки имеет отдельный слот;
2. Использование двухсторонней FR-4 печатной платы, процесс производства высококлассных чипов;
3, использование Song Le подлинное реле управления;
4, с инструкциями по действию питания и реле, подтягивайте яркий, отключение не яркое;
5. Входной сигнал терминала имеет сигнал низкого уровня, общая сторона и часто открывается включится;
6. Реле может напрямую контролировать различные виды оборудования и нагрузки;
7. Нормально открытый и нормально закрытый контакт;
8. Синяя линия управления терминалами KF301 более удобна.
9, Размер модуля: 43x17x18,5 мм; Вес нетто: 15 г
Интерфейс модуля:
Входная секция:
VCC: подключите блок питания 5 В (в соответствии с напряжением реле)
GND: Подключение 5 в источник питания отрицательный
В: релейный модуль сигнальный триггер терминал(Низкий уровень активности)
Высокое и низкое значение:
Триггер высокого уровняОтносится к использованиюСторона VCC положительного напряжения и триггераПодключается к режиму триггера, когда сторона триггера имеет положительное напряжение или достигает триггерного напряжения, реле вытягивается.
Низкий уровень касанияВолосыОтносится к использованиюGND терминал отрицательного напряжения и триггерной стороныПодключается к режиму триггера, когда сторона триггера имеет напряжение 0 В или напряжение низко для запуска, реле всасывается.
Электрические параметры:
Версия напряжения Quiescent текущий рабочий ток триггер напряжения триггер тока
5V 4mA 65mA 0-2V 2mA
9V 5mA 45mA 0-4V 3mA
12V 5.5mA 42mA 0-4V 3mA
24 В 12мА 40мА 0-12 В 3ма
Контактная мощность реле: 250 В 10A (AC) или 30 в 30A (DC)
Руководство по эксплуатации:
1. Блок питания: мощность должна быть постоянного тока, напряжение должно соответствовать напряжению реле
2. Обычный релейный, нормально открытый, нормально закрытый, просто однополюсный двойной переключатель, метод проводки выглядит следующим образом
Часто запускается метод подключения:
Когда триггер стороны сигнала имеет низкий уровень триггера, общая сторона и нормально открытый будет подключен, устройство имеет электричество и работает
Обычно закрытый метод проводки:
Когда ТРИГГЕРНАЯ сторона сигнала имеет низкий уровень триггера, общий терминал и нормально Закрытая сторона будут отключены, устройство не работает
Реле работает следующим образом, не знаю, может понять:
Релейное Соединение:
