PCF8591 модуль AD/DA преобразователя Modulo/D/A плата передачи к линии DuPont (C3A3) | Электронные

PCF8591 модуль AD/DA преобразователя Modulo/D/A плата передачи к линии DuPont (C3A3) | Электронные

Информация доступен для загрузки по адресу:Http:/pan.baidu.com/s/1i5O7p9F

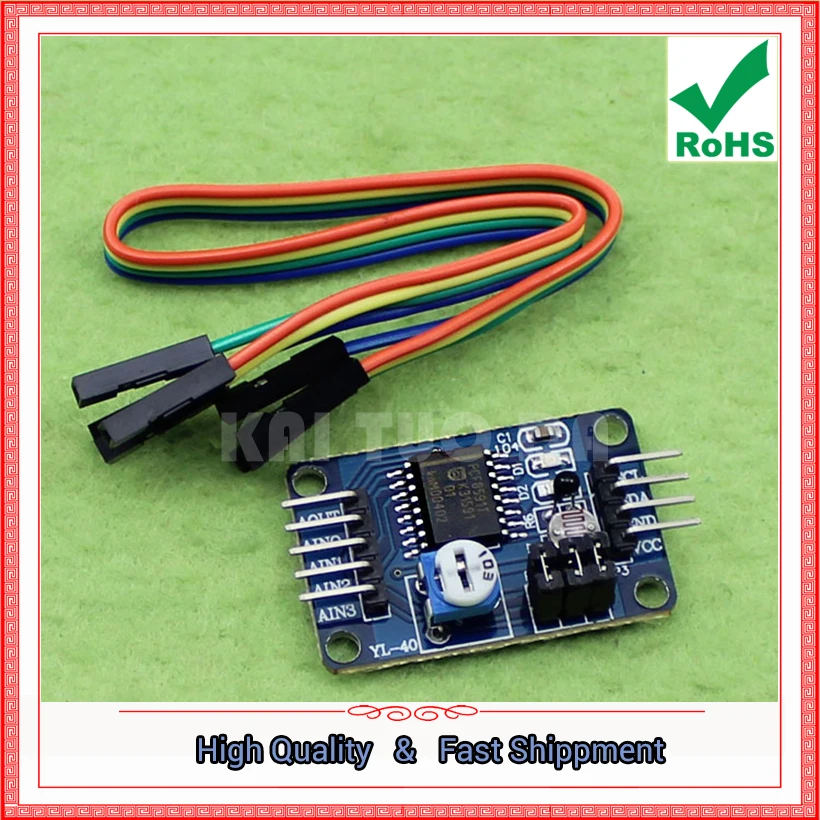

Каждый набор отдельной упаковки, с четырьмя 20 см DuPont line

Каждый вес около 10 г

Введение в PCF8591 AD/DA чип
В PCF8591 представляет собой монолитная Интегральная, приведенный в действие, низкое энергопотребление, 8-битный CMOS устройство сбора данных. PCF8591 имеет четыре аналоговых входа, один аналоговый выход и один последовательный интерфейс шины iec. Три адресных штыря A0, A1 и A2 PCF8591 используется для аппаратного программирования адресов, что позволяет получить доступ к восьми устройствам PCF8591 на одной и той же шинах IEC без дополнительного оборудования. В PCF8591 устройство входного и выходного адреса, управление и сигналы данных проходят через двухпроводную двунаправленную шину IEC к последовательной передаче.
Основные показатели производительности PCF8591:
Один источник питания
PCF8591 диапазон рабочего напряжения 2,5-6 в
Низкий Ток холостого хода
Через последовательный вход/выход шины IEC
PCF8591 адресуется через 3 аппаратных адресных контактов
Частота дискретизации PCF8591 определяется частотой шины IEC
4 аналоговых входа могут быть запрограммированы как одиночные или дифференциальные входы
Автоматическая инкрементный выбор канала
PCF8591 аналоговый диапазон напряжения от VSS до VDD
PCF8591 встроенная схема отслеживания и обслуживания
8-битный последовательного приближения из аналого-цифрового преобразователя
Усиление ЦАП через 1 аналоговый выход

Два Описание детской одежды
1 модуль чип с использованием PCF8951
2 модуль поддерживает внешние 4-полосная входного напряжения приобретения (диапазон входного напряжения 0-5 v)
3 модуль интегрированный фоторезистор, может быть собран AD светильник интенсивности окружающей среды точное значение
4 модуль интегрированный Термистор, вы можете собрать температуру окружающей среды через AD точное значение
5 модуль интегрирован 1 0-5 В Входное напряжение (через синий потенциометр для регулировки входного напряжения)
6 модуль с индикатором питания (светильник на модуле индикатор питания)
7 Модуль с индикатором выходного сигнала DA, когда модуль выходного интерфейса DA достигает определенного значения, будет освещать индикатор выходного сигнала платы DA, чем больше напряжение, чем больше очевидные яркость светильник;
8 модуль размер печатной платы: 3,6 см * 2,3 см
9 стандартная двухсторонняя, толстая пластина 1,6 мм, красивая компоновка, окруженная сквозным отверстием, диафрагма: 3 мм, легко фиксируется

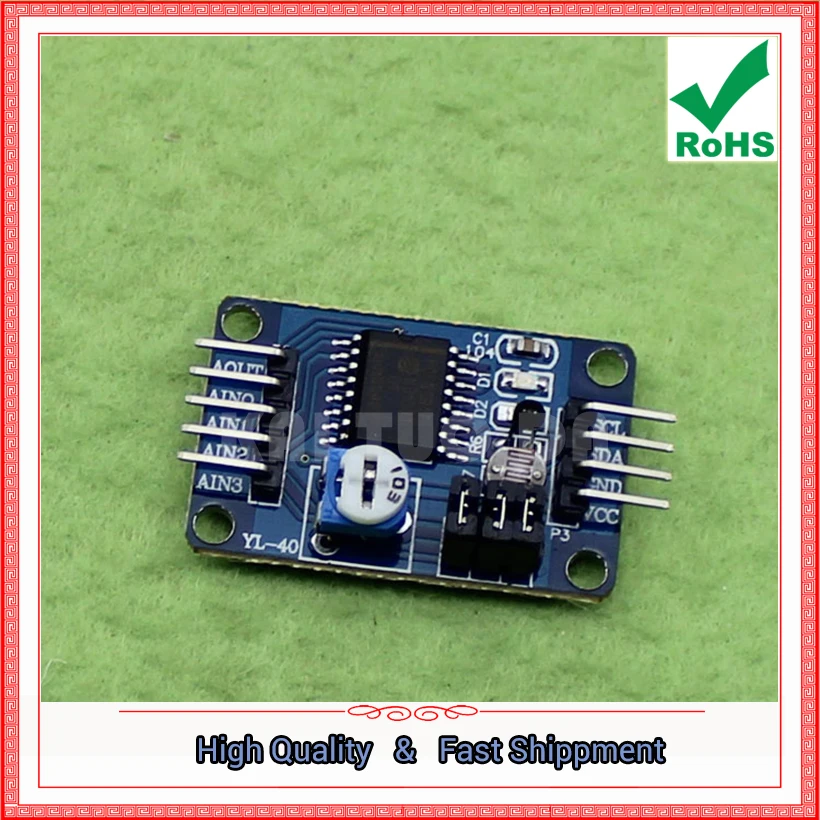

Три модуль Описание интерфейса
Левая и правая стороны модуля, соответственно, вне расширения двух рядов контактных контактов, соответственно, следующим образом:
Левый AOUT чип DA выходной интерфейс
Аналоговый входной интерфейс чипа AINO 0
Аналоговый входной интерфейс чипа AIN1 1
AIN2 чип аналоговый входной интерфейс 2
AIN3 чип аналоговый входной интерфейс 3
Правая сторона интерфейса синхронизации SCL IIC к порту ввода-вывода микроконтроллера
SDA IIC цифровой интерфейс к порту ввода-вывода микроконтроллера
GND модуль с заземлением
Интерфейс питания VCC внешний 3,3 v-5 v

Четыре модуля красный короткий замыкание hat инструкции
Модуль имеет три красных крышки от короткого замыкания, соответственно, следующим образом:
P4 подключен к крышке короткого замыкания P4, выберите цепь доступа термистора
P5 подключен к крышке короткого замыкания P5, выберите светочувствительный резистор
P6 подключен к крышке короткого замыкания P6, выберите 0-5 в Регулируемое напряжение цепи доступа
