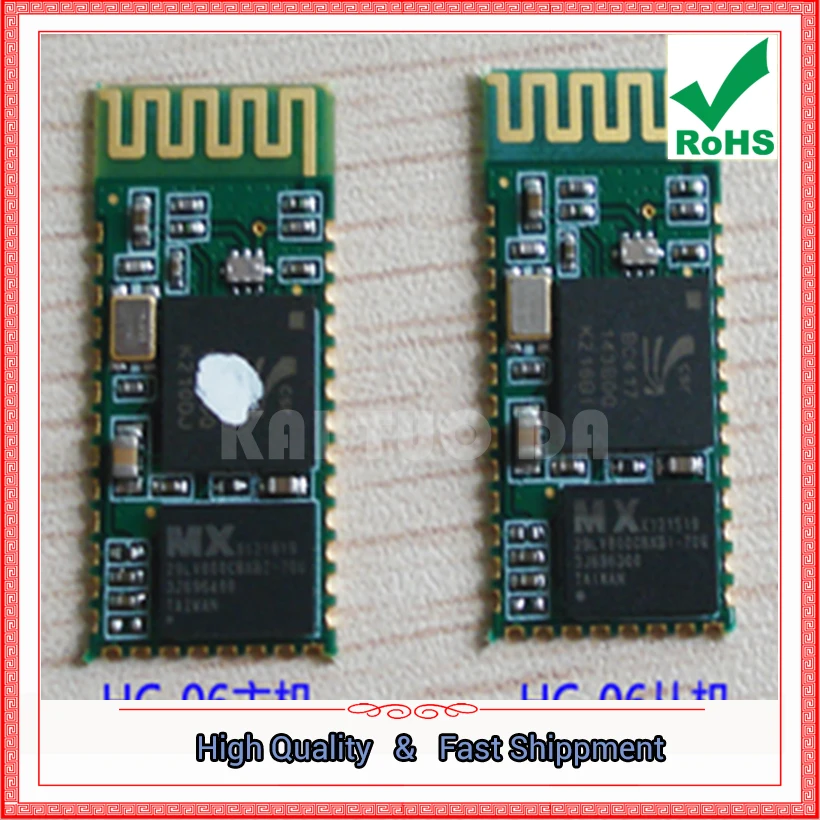

(Хост) Φ Bluetooth-совместимый модуль модуля последовательного порта адаптер

(Хост) Φ Bluetooth-совместимый модуль модуля последовательного порта адаптер

Описание товара

1. Использование основных чипов CSR Bluetooth, стандартов протокола Bluetooth V2.0

2, серийный модуль Рабочее напряжение 3,3 V.

3. Скорость передачи данных составляет 1200,2400,4800,9600,19200,38400,57600,115200 пользователей

4, размер основного модуля: 28 мм x 15 мм x 2,35 мм.

5. Рабочий ток:Соответствие:30~40 мАСопряжение не поддерживает связь:2.~8 мАВ общении:8 мА

6. Ток сна: Нет сна

7. Для навигационной системы GPS, счетчика воды и электричества, система контроля промышленного поля.

8, может быть бесшовное соединение с Bluetooth ноутбуками, компьютером плюс Bluetooth адаптером, КПК и другим оборудованием

9, применение продукта

Использование продукта

Сопряжение только необходимо использовать в качестве фиксированная скорость передачи данных последовательный порт может использоваться, таким образом, до тех пор, пока «фиксированная скорость передачи данных, 8-bit data биты, нет

Паритет "Коммуникационный формат серийного устройства может непосредственно заменить оригинальный проводной Последовательный порт без необходимости изменения программы, такой как наборы данных,

Интеллектуальный автомобиль, серийный принтер, внешний точечный матричный экран управления.

Сопряжение с компьютером: Подходит для компьютера и оборудования через Bluetooth последовательную связь, используйте то же самое, что и последовательный порт

Сопряжение с телефоном: Подходит для мобильных телефонов и устройств через Bluetooth последовательную связь, используйте то же самое, что и последовательный порт

Сопряжение с хостом Bluetooth: Подходит для двух устройств непосредственно через последовательную связь Bluetooth, например, с одним чипом и одним чипом, проводной Последовательный

С микроконтроллером и т. д., и использование одного и того же сериала

Особенности продукта

1. Светодиодный контакт указывает на состояние подключения Bluetooth, выходной пульс, который не соединяется с Bluetooth, выход высокий, что Bluetooth подключен и открыть порт

2 источника питания напряжение 3,3 V, непарных ток составляет около 30mA около 10mA После сопряжения, абсолютно запрещено обратной мощности! Мощность поставить абсолютно не больше, чем 3,6 V!

3 уровня интерфейса 3,3 V, вы можете подключить различные однокристальная (51, AVR, PIC, ARM, MSP430 и т. д.), может быть подключен к 5V микроконтроллер, согласно спецификациям, опубликованным схематическим преобразованием пола, MAX232 не может пройти через MAX232!

4, откройте для эффективного расстояния 10 метров, более 10 метров также возможно, но не расстояние для обеспечения качества соединения

5, после совпадения, когда то же самое, что и использование серийных линий для поддержки 8 цифровых, 1 стоп бит, паритета или без паритета (в зависимости от спецификаций)

6. В отсутствие подключения по Bluetooth для поддержки команды AT, чтобы установить скорость передачи данных, имя, соответствующий пароль, Установите параметры экономии энергии. Подключение по Bluetooth автоматически переключается в прозрачный режим

7, маленький размер (2,7 см * 1,3 см), завод патч производства, чтобы гарантировать качество патч.

8, ссылка для slave, от производительности и различных компьютеров с поддержкой Bluetooth, Хост Bluetooth, большинство из них с bluetooth-телефонами, PDA, PSP и другими интеллектуальными терминалами сопряжения, между машиной не может совпадать

Рабочий Круг:
Преобразование скорости передачи данных, потому что приемник и передатчик могут выбрать соответствующую скорость передачи данных, когда количество данных может быть использовано в качестве устройства преобразования скорости передачи данных.

Модуль и микроконтроллер руководствуйтесь измерениями обхвата после подключения (модуль Bluetooth напряжение 3,3 V):

Вот два неправильных способа подключения

Во-первых, Заводские параметры по умолчанию:
Раб, скорость передачи данных: 9600, N, 8,1. Соответствующий пароль: 1234; Если вам нужен режим хоста, пожалуйста, укажите, когда заказ.

Во-вторых, командный набор AT выглядит следующим образом:
1. Проверка связи
Отправка: AT (возврат ОК, примерно один раз в секунду)
Возврат: ок

2. Измените скорость передачи данных по Bluetooth
Отправка: AT + BAUD1
Возврат: OK1200

Отправка: AT + BAUD2
Возврат: OK2400
...
1 -------- 1200
2 --------- 2400
3 -------- 4800
4 --------- 9600
5 -------- 19200
6 --------- 38400
7 --------- 57600
8 -------- 115200
9 -------- 230400
A -------- 460800
B --------- 921600
C --------- 1382400
Не рекомендуется для использования в более чем 115200 бод скорости, помехи сигнала сделают систему нестабильной.
Установите более 115200 после того, как компьютер не может быть использован, используйте Программирование микроконтроллера в более чем 115200, чтобы использовать эту скорость передачи данных и повторно выпустить по командной заданной низкой скорости передачи данных
По команде с хорошей скоростью передачи данных, следующий режим включения больше не устанавливается, вы можете сохранить скорость передачи данных.

3. Измените название Bluetooth
Отправка: AT + NAMEname
Возврат: OKname
Имя параметров: текущее имя, которое нужно установить, то есть имя, которое ищет Bluetooth. 20 символов или меньше.
Пример: отправить AT + NAMEbill_gates
Возврат в OKname
Затем имя Bluetooth для bill_gates
Параметры могут быть сохранены в мощности, просто измените один раз. Служба обновления PDA может видеть измененное имя Bluetooth.

4. Измените пароль сопряжения Bluetooth
Отправка: AT + PINxxxx
Возврат: OKsetpin
Параметр xxxx: пароль сопряжения должен быть установлен, 4 байта, эта команда используется для ведомого или хоста. Slave-это адаптер или телефон выскакивает запрос на ввод подходящего окна пароля, ручной ввод этого параметра может быть подключен к slave. Хост находится в главном модуле Bluetooth с цифровой камерой, цифровая камера находится от машины, найдите соответствующий пароль камеры, а затем установите основной модуль Bluetooth, основной модуль Bluetooth может автоматически подключать камеру.
Пример: Отправить по + PIN8888
Возвраты OKsetpin
Затем пароль сопряжения Bluetooth для 8888, модуль на заводе по умолчанию парный пароль 1234.
Параметры могут быть сохранены, нужно только изменить один раз.
