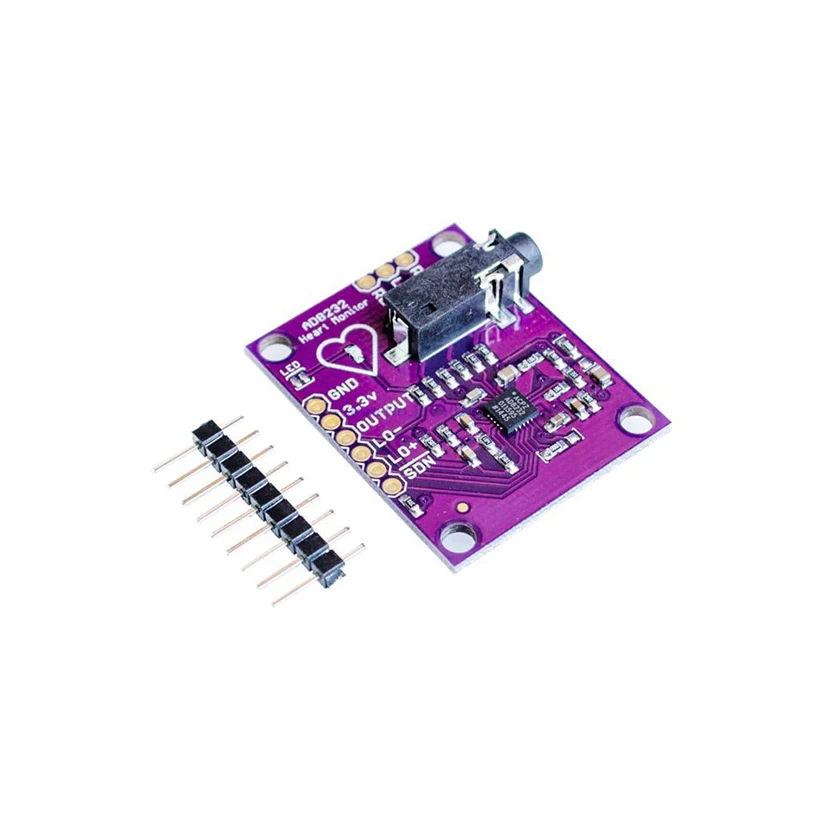

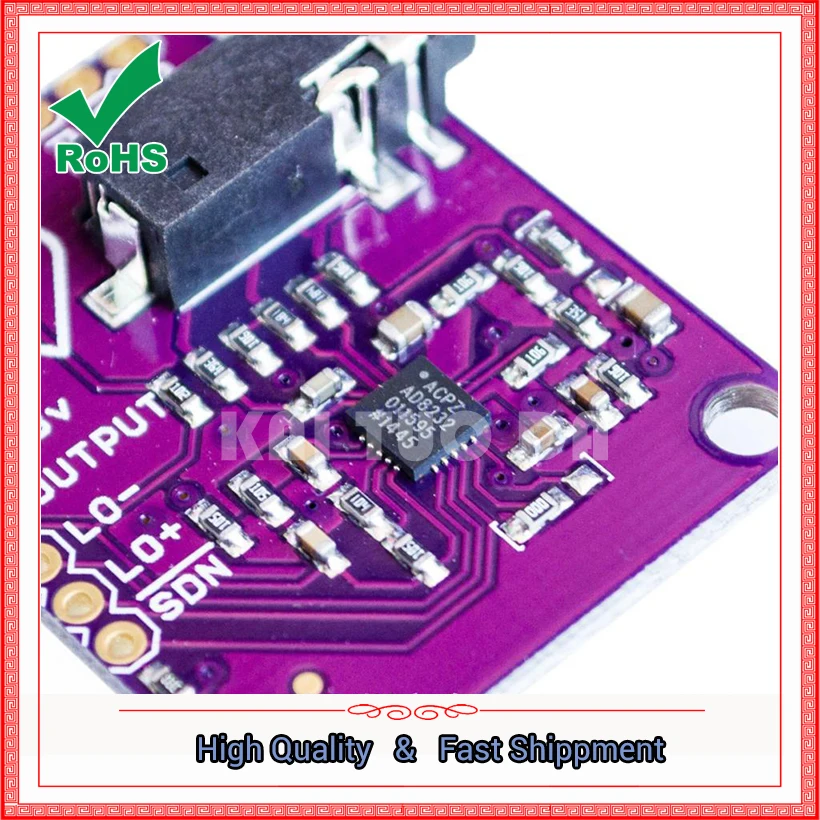

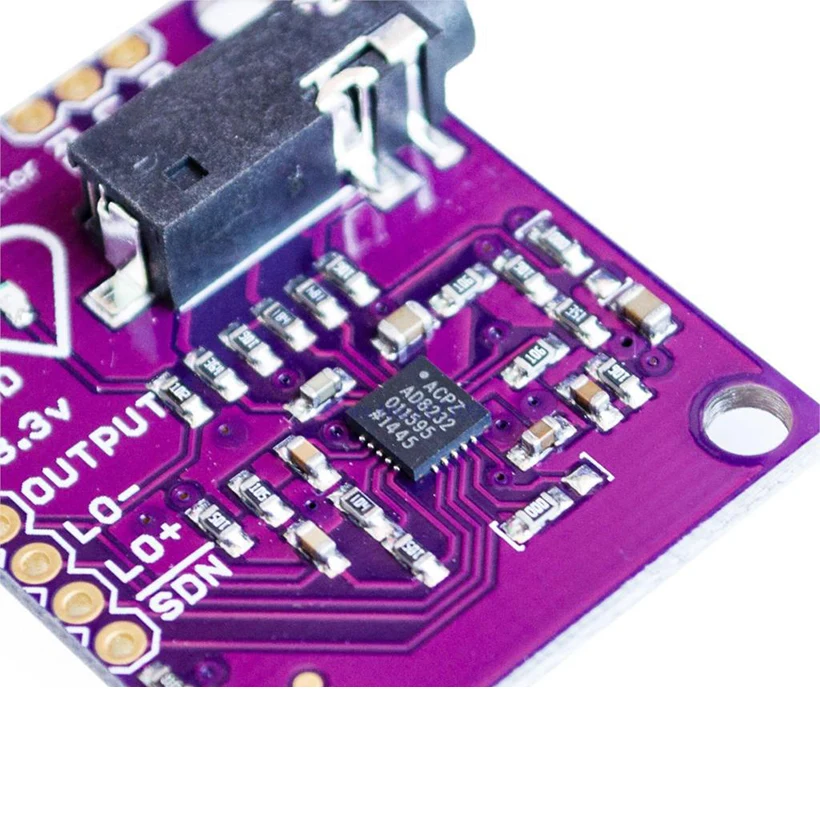

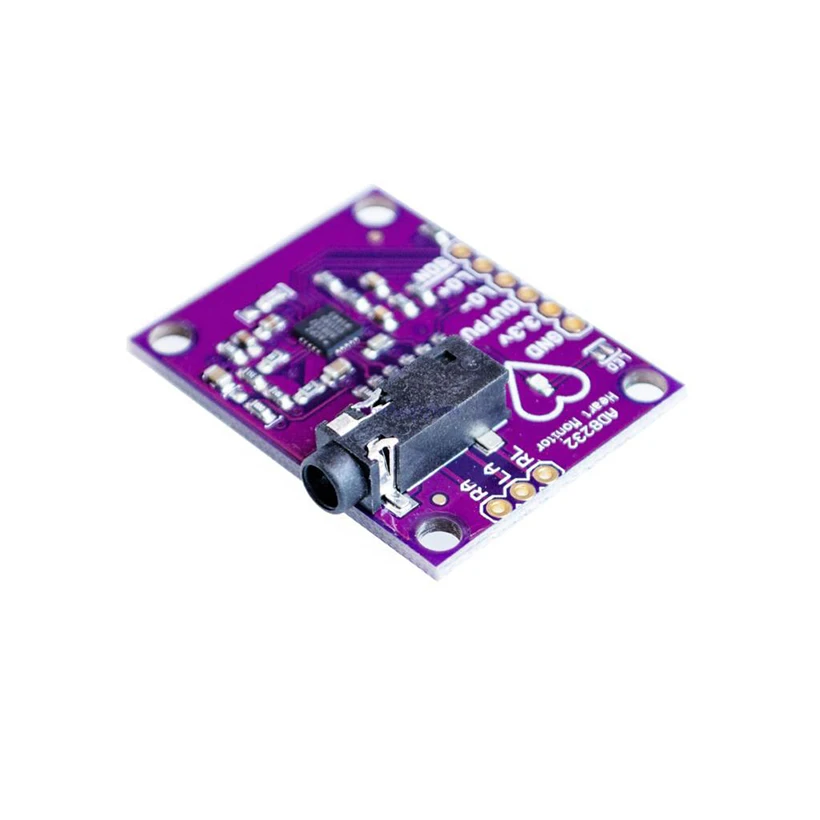

CJMCU-8232 модуль датчика

Один направляющий контроль сердечного ритма передний конец

AD8232-это интегрированный передний конец, который подходит для сигнальных сигналов для сердечных биоэлектрических сигналов
Кондиционер для мониторинга сердечного ритма.

Интегрированный модуль кондиционирования сигнала для ЭКГ и других биоэлектрических измерений. Устройство предназначено для извлечения, усиления и фильтрации слабых биоэлектрических сигналов с шумом, генерируемым движением или удаленным размещением электродов. Конструкция позволяет ультра-низкой мощности аналого-цифровых преобразователей (ADCs) или встроенных микроконтроллеров легко захватывать Выходные сигналы.

AD8232 использует биполярный высокочастотный Фильтр для устранения артефактов движения и электродного полуклеточного потенциала. Фильтр плотно соединен с архитектурой измерительного усилителя для достижения Одноступенчатого высокого усиления и фильтрации высоких частот, экономя пространство и стоимость.

AD8232 использует неограниченный op amp для создания трехполюсного низкочастотного фильтра, который устраняет дополнительный шум. Пользователь может удовлетворить потребности различных типов приложений, выбрав частоту отключения всех фильтров.

Чтобы улучшить частоту линии системы и другие отрицательные помехи, общие характеристики режима отказа, AD8232 встроенный усилитель для правостороннего привода (RLD), управляемый приложением привода.

AD8232 Содержит функцию быстрого восстановления, которая может уменьшить долгий пропуск фильтра high-pass, первоначально установленного. Если напряжение на рельсе усилителя мутируется (например, выведение), AD8232 Автоматически подстраивается под более высокий режим отключения фильтра. Эта функция позволяет AD8232 достичь быстрого восстановления, так что Свинец может быть подключен к электроду измерительного объекта как можно скорее после эффективного измерения.

Гарантированный Номинальный температурный диапазон от 0 ° C до 70 ° C и диапазон рабочих температур от-40 ° C до + 85 ° C.

Применение

• Мониторинг пульса и фитнеса
• Портативный ЭКГ
• Пульт дистанционного управления Здравоохранение
• Игры периферийных устройств
• Биоэлектрический приема сигнала

Описание контактного номера
1 HPDRIVE high-pass драйвер выход. Подключите HPDRIVE к конденсатору в первом высокочастотном фильтре.
AD8232 прикрепляет Этот штырь, чтобы держать HPSENSE на том же уровне, что и справочное напряжение.
2 + в измерительном усилителе положительный вход. + IN обычно подключается к электроду левого рычага (LA).
3-в измерительный усилитель отрицательный вход. -IN обычно подключается к электроду правой руки (RA).
4. Отзывы о Right leg drive. RLDFB-это отзывы о контуре привода правой ноги.
5 RLD выход правого привода. Электрод привода (обычно правая нога) должен быть подключен к контакту RLD.
6 SW быстрое восстановление переключатель pin. Штырь должен быть подключен к выходу второго фильтра высоких частот.
7 OPAMP + op amp вход в фазу.
8 reput эталонный буферный выход напряжения. Выходной сигнал усилителя измерительного прибора указывает на этот потенциал.
REFOUT должен использоваться как Виртуальная площадка для любой точки цепи, которая требует справочного сигнала.
9 OPAMP - op amp Обратный Вход.
10 выходов операционного усилителя. Этот выход обеспечивает полностью кондиционированный сигнал сердечного ритма.
Выход может быть подключен к входу ADC.
11 LOD-выключает выход компаратора. В режиме обнаружения падения свинца постоянного тока, при отключении от электрода,
LOD-находится в высоком состоянии и наоборот. В режиме обнаружения падения свинца переменного тока LOD-всегда находится в низком состоянии.
Свинец выключен на выходе компаратора. В режиме обнаружения падения свинца постоянного тока, когда электрод + In отключен, LOD + находится в высоком состоянии,
В противном случае он находится в низком состоянии. В режиме обнаружения падения свинца переменного тока, LOD + находится в высоком состоянии, когда электрод In-in или + IN отключен,
Когда оба электрода подключены, они находятся в низком состоянии.
12 мужчина +
13 SDN выключение управления входом. SDN управляется низко, чтобы войти в режим отключения малой мощности.
14 входов для контроля режима выключения переменного/постоянного тока. Для режима выключения постоянного тока штырь переменного/постоянного тока должен управляться на низком уровне.
Для режима выключения переменного тока штырь переменного/постоянного тока должен управляться высоко.
15 FR быстрого восстановления управления входом. Установка FR до high позволит быстро восстанавливать режим; В противном случае, привод будет низким.
16 GND мощность земли.
17 + против pin источника питания.
18 REFIN эталонный буферный вход напряжения. REFIN (высокое сопротивление входного штифта) может использоваться для установки уровня эталонного буфера напряжения.
19 IAOUT измерительный усилитель выходной штырь.
20 HPSENSE высокочастотный вход обнаружения для измерительных усилителей.
Подключите HPSENSE к перекресткам R и C, которые устанавливают частоту обхода выпрямительной цепи.
EP открытая площадка. Открытый коврик должен быть подключен к GND или оставаться подключенным.
