A: Применение: для того, чтобы решить 15-22 дюйма ЖК-дисплей источника питания ремонта отказа проблемы

Многим сверстникам приходится восстанавливать опыт работы с жидкокристаллическим дисплеем, сбой жк-дисплея в блоке питания занимает большой процент. Среди них чип электропитания, выключатель питания высокой мощности, сопротивление выборке и другие повреждения наиболее распространены, потому что эти компоненты модели, разнообразие, часто потому что нет таких же запасных частей, И не подлежит ремонту.

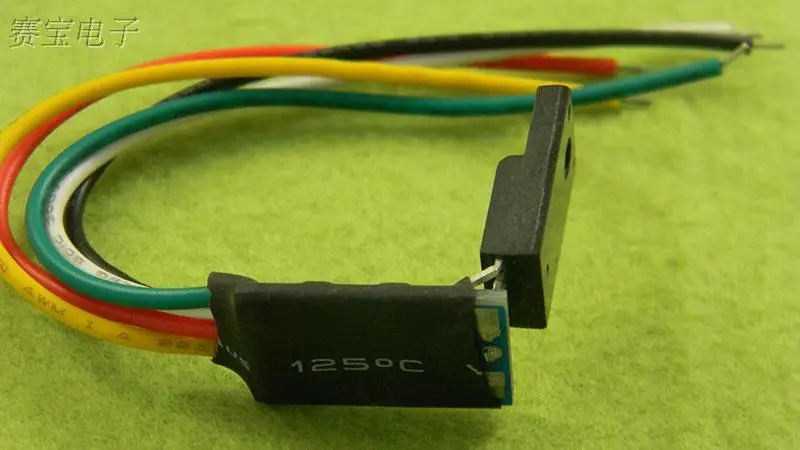

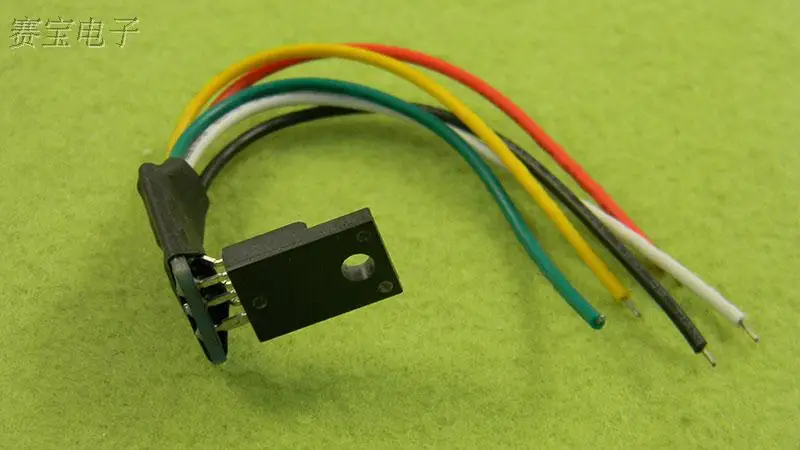

После более чем двух лет экспериментальных испытаний и испытаний, разработали универсальный модуль питания жидкокристаллического дисплея. Модуль имеет: проводка проста, проста в установке, экономит время, сокращает запасы, повышает уровень успеха обслуживания и другие преимущества. Столкнувшись с вышеуказанными проблемами, друзья, возможно, пожелают рассмотреть вопрос о разработке программы под мной.

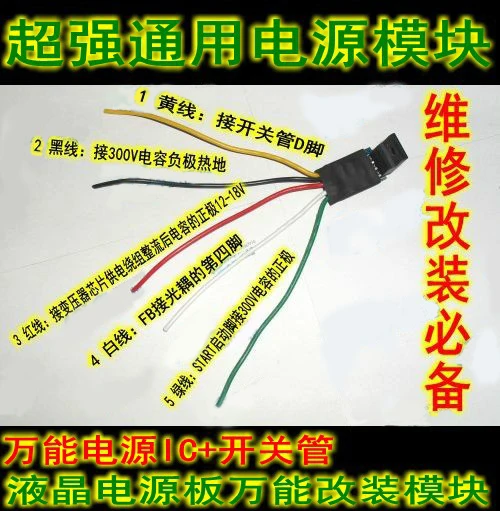

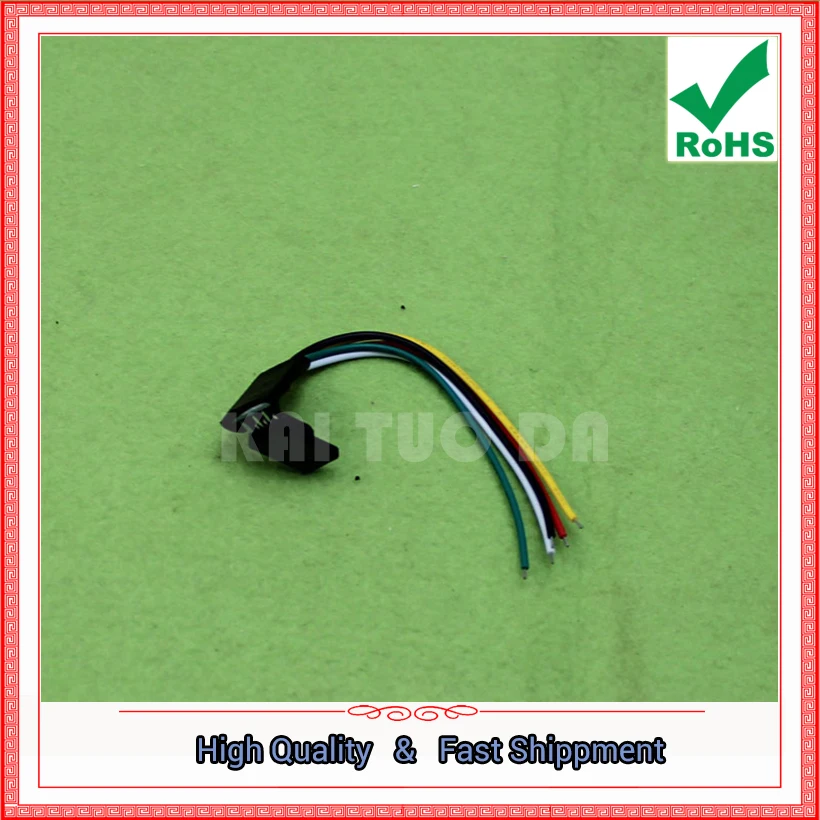

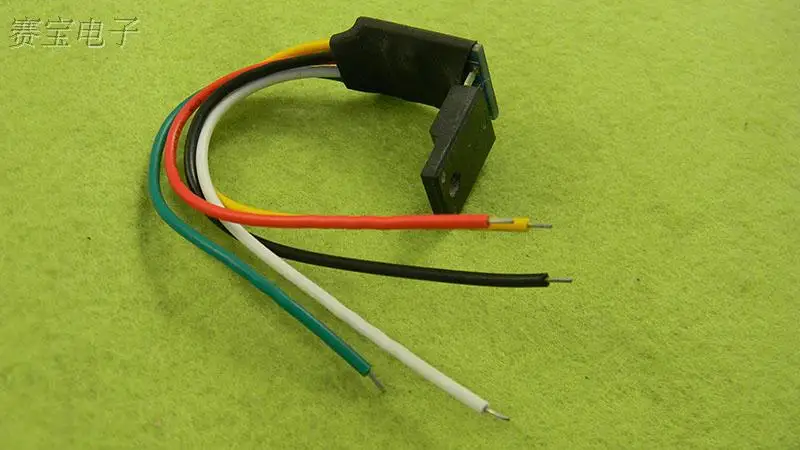

Модуль расширения, штыревая панель схема проводки:

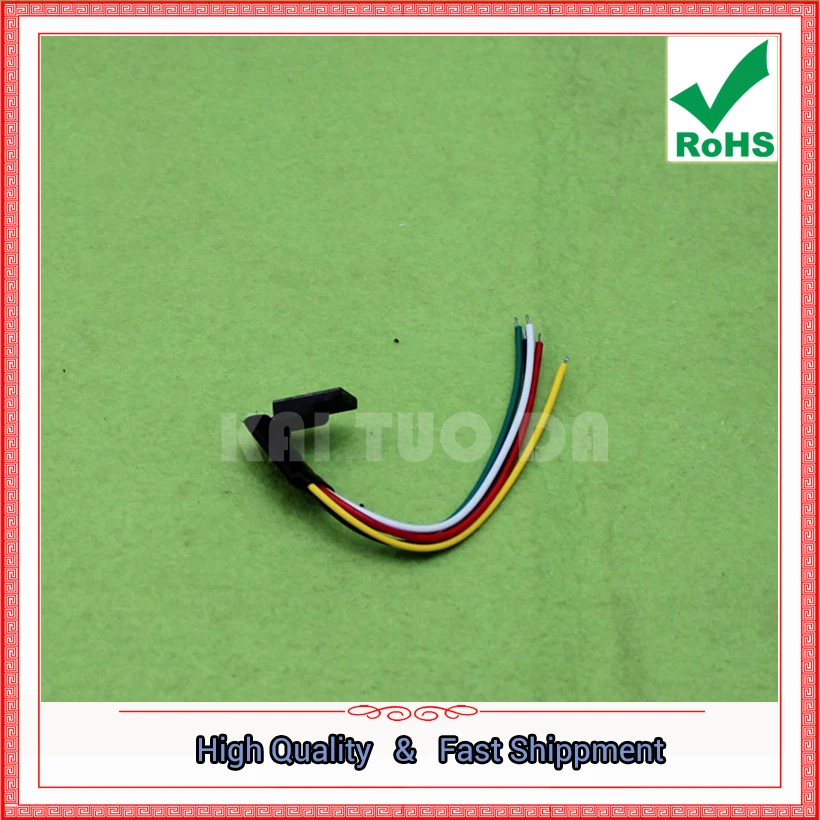

Два: определение штифта:

1Массаж ногЖелтая линия: СливаЗавершение контроля мощности оригинальной высокой мощностиMOSМощность питанияDПолюс.)

2Массаж ногЧерная линия: GNDМодуль заземления300vЗатем отрицательная емкость той же линии может быть на той же линии.

3Массаж ногКрасная линияЗащита от перегрузки: VCCМодуль питания сбоку,Подключите отзывы к обмотке, чтобы исправить положительную емкость конденсатора,Постоянное напряжение питания при12-18VОт двух до пяти лет.

4Массаж ногС изображениями черно-белых линий: FBРегулируемые отзывы,Оптрон4Ноги, пожалуйста, подтвердите оптопару3Ноги нагреваются, не нагреваются, затем помещаются оптопары, подключенные к горячей, в то время как4Периферийная цепь стопы отключена.

5Массаж ногЗеленая линия:СтартНачните стопу, затем+ 300vПоложительному полюсу конденсатор с алюминиевой крышкой.

Можно заменить следующую линию и патч:

1.203D6.230D6 NCP1203D60R2G 203X6

LD7552BN LD7575SI LD7575GS LD7575 LD LD575 LD7575

3.OB2268.OB2269

В-третьих, инструкции по преобразованию:

1. Снимите оригинальную плату на чипе питания (обычно 8 футов) и переключите трубку (трубка mos)
2. Проверьте конденсатор 300 в, а также сторону нагрузки на конденсатор внешний вид нет барабана, есть проблемы с первой заменой
3. Проверьте загрузочную сторону, нет короткого замыкания, рекламной платы, плиты высокого давления и так далее
4. Подключите модуль, соответствующий линии, и тщательно проверьте неправильно, если неправильно, это приведет к разрыву модуля
5. Устанавливается в исходном положении радиатора, обратите внимание на изоляцию, не короткое замыкание
6. Мощность, измерительное напряжение не выходное, нет выхода, затем проверьте причину
В-четвертых, примечание:

1. Перед использованием этого модуля, пожалуйста, сначала проверьте холодную сторону, там нет короткого замыкания, есть короткое замыкание первого обслуживания, если посылка барабана конденсатора, пожалуйста, замените первый, высокое напряжение посылка цепи в первую очередь основывается на защита от короткого замыкания, Не на модуле, прежде чем разрушить оригинальный модуль чипа питания и трубки mos, на этот раз оригинальная трубка переключателя в середине электрода до горячего заземления, чтобы иметь напряжение около 300 в.
2. Оптопара 3 фута, если не подключен к земле, пожалуйста, поставьте 3 фута тепла, в то время как 4 фута внешней цепи снос, и белая линия получил 4 фута
Пять, устранение неполадок

1. Нет выхода: неправильная проводка, не может быть неправильной или пропущенной, так что только сжечь чип, сторона нагрузки, чтобы определить, нет короткого замыкания, оптопара не является проблемой
2. Оптопара часть управления неправильная, оптопара 1 фут не заземлена, 2 фута через резистор соединенный vcc часть

3. Если трубка используется для менее чем за 10 минут, а нагрузка слишком тяжелая, проверьте диод и конденсатор на горячей стороне трансформатора. Напряжение нестабильно. Переход слишком светильник или слишком тяжело. Нагрузка слишком светильник, икота слишком тяжелая, как правило, нет условий нагрузки может производить s светильник изменения напряжения, в основном из-за конструкции трансформатора не то же самое, вы можете попробовать подключить к нагрузке, или 5 в, затем тест на резистор 100 ом,
4. Проблемы с совместимостью, были протестированы на различных платах питания, предыдущий тест не сделал запись, широкий диапазон, несовместимы, сталкиваются с несовместимыми друзьями, пожалуйста, свяжитесь с нами, мы будем продолжать улучшать.

Специальное напоминание, обслуживание платы питания имеет определенный риск, бомбежки чипы, жареная страховка таких вещей, является обычным, личные DIY также, пожалуйста, много понимания, пожалуйста, не снимайте друзей.
