Для B156XW01 V.2 LTN156AT01 VGA + DVI M. R2261 RT2281 LCD/LED плата контроллера LVDS монитор ноутбук 1366x768 |

Для B156XW01 V.2 LTN156AT01 VGA + DVI M. R2261 RT2281 LCD/LED плата контроллера LVDS монитор ноутбук 1366x768 |

Примечание:

Пожалуйста, оставьте сообщение с вашей ЖК-моделью и версией при оплате, спасибо!

Это отличный набор простых в сборке ЖК-контроллеров, который используется для превращения неиспользованной ЖК-панели в рабочий стол/ПК

Монитор. Это будет удивлением, что ваш неиспользованный ЖК-дисплей будет хорошо использоваться, и больше не будет пустой тратой. Или это очень интересно
Вещи, чтобы сделать монитор успешно самостоятельно.M. RT2261-это ЖК-панель управления, она поддерживает от 14 до 19 дюймов LCD pAnel с одним/двойным LVDS интерфейсом. И разрешение до 1920x1080.

Описание:

M. RT2261-контрольная плата монитора. Он может поддерживать светодиодные/ЖК-панели, разрешение которых составляет до 1920x1080
M. RT2261 может синхронизироваться с компьютером автоматически. Синхронизация требует синхронного сигнала, который ГоризонтальноИ вертикальные syncare разделены.
M. RT2261 может поддерживать динамическое контрастное управление, вход для наушников и цифровое управление громкостью одновременно.

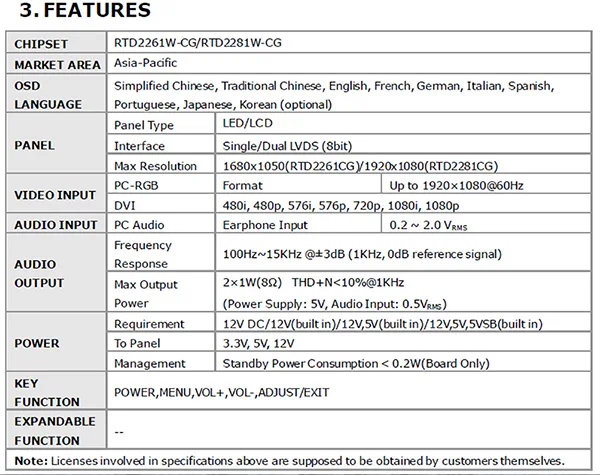

M. RT2261 с интерфейсом, показанным ниже:

Размер платы: 4,21 дюйма (Д) * 2,03 дюйма (Ш) * 0,71дюйма (В)

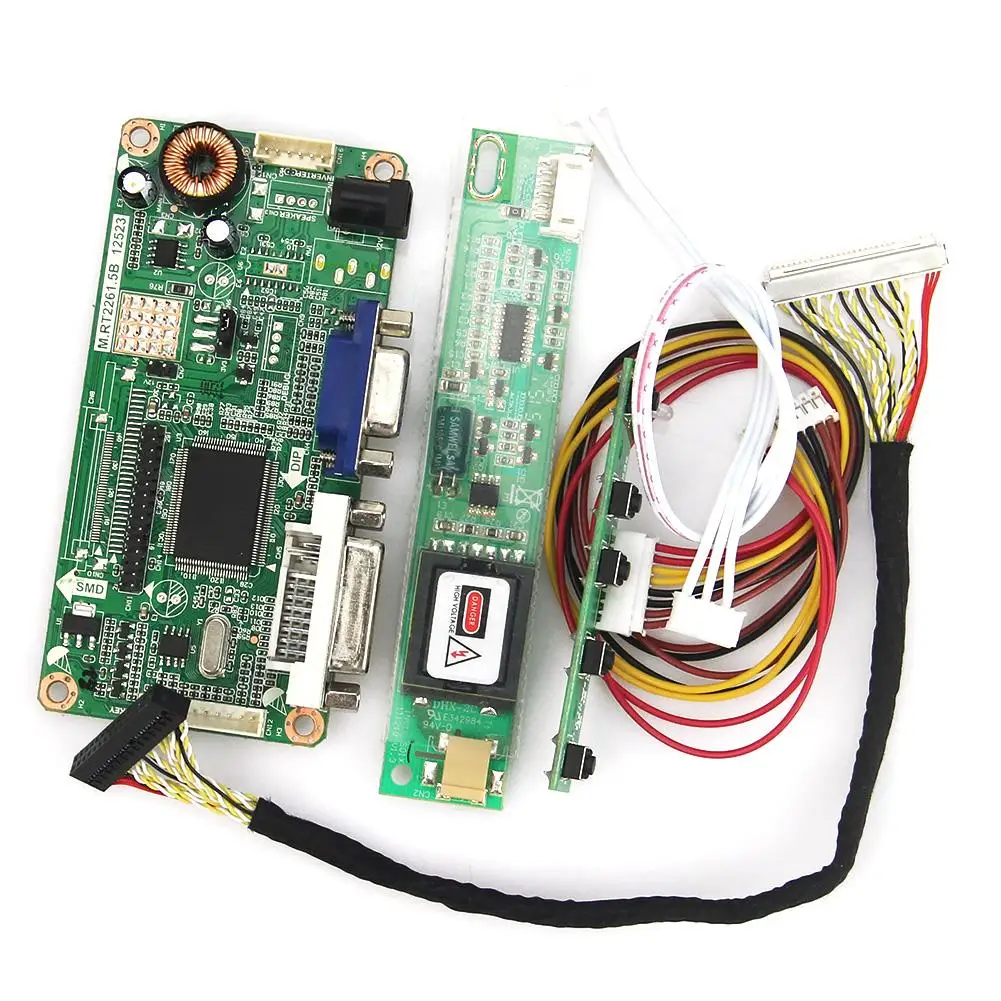

Упаковка включает:

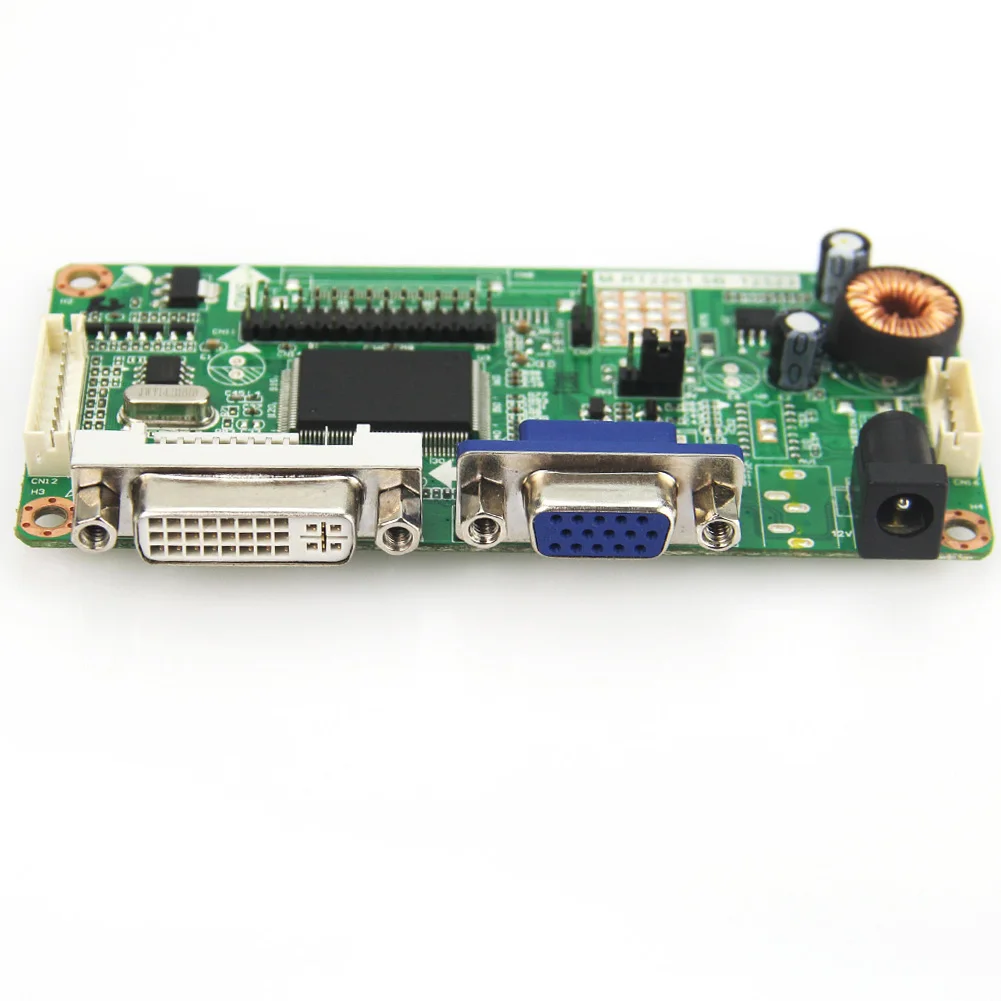

 1x ЖК-дисплей/светодиодная плата контроллера(M. RT2261)

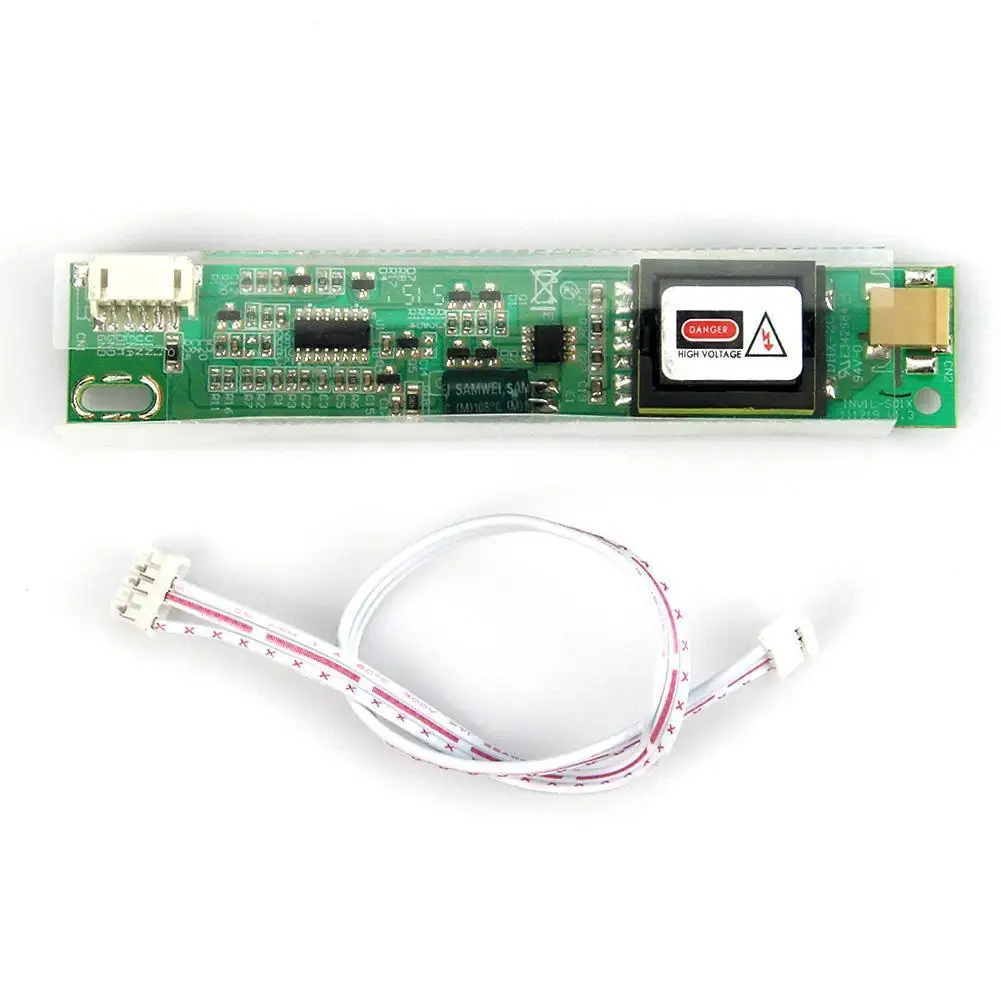

1x инверторная плата CCFL

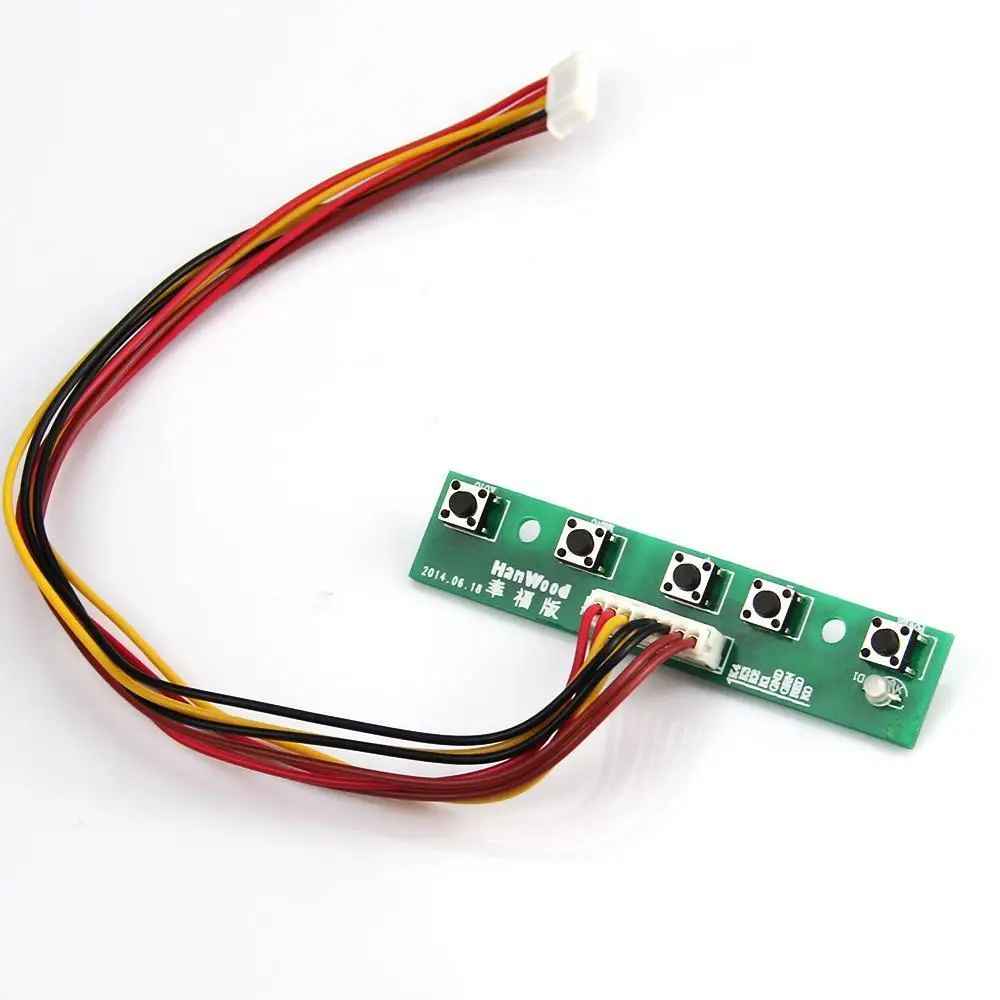

1x клавиатура с кабелем

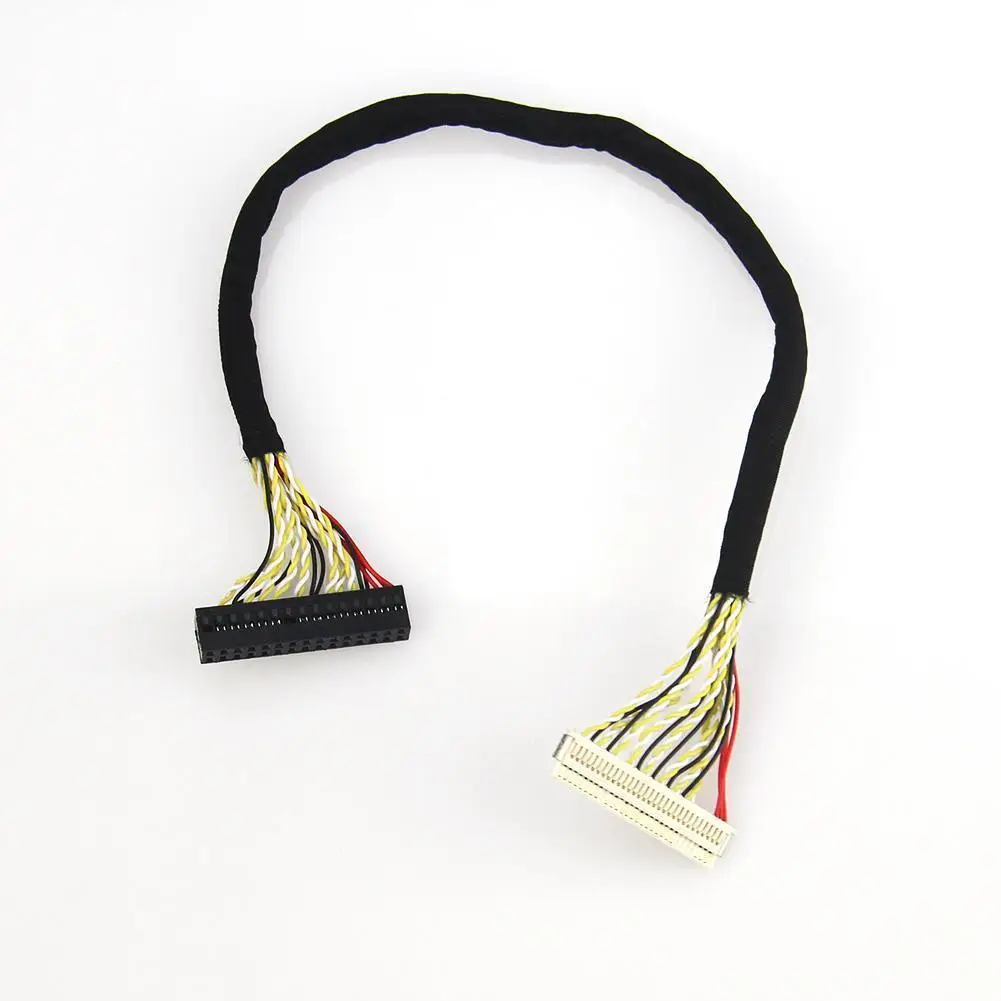

1x LVDS кабель

Советы покупателя:

Пожалуйста,Убедитесь, что вертикальнаяИ горизонтальный драйвер внутри ЖК-дисплея по-прежнему работает, эта плата не может исправить его, если он не работает.

* Пожалуйста, заказывайте напрямую, если ваш номер ЖК-модели совпадает с нашим названием, или, пожалуйста, оставьте нам сообщение с вашим ЖК-дисплеем
Модель и версияКогда вы заказываете.

В:Как найти мойНомер модели ЖК-дисплеяИ номер версии?

О: как правило, этикетка на задней стороне ЖК-дисплея включает в себя информацию, такую как модель ЖК-дисплея иНомер версии.

 * Пожалуйста, подготовьте Кабель VGA и DVI кабель и адаптер питания для платы контроллера, которую вы купили. Они не входят в комплект.

 * Для этой платы требуется Входная мощность постоянного тока 12 В 3,3 а для ЖК-дисплея размером до 17 дюймов, а для ЖК-дисплея 12 В 4 а для ЖК-дисплея от 17 до 22 дюймов.
ЖК-дисплей не может гореть, если ток питания не прилагается, как указано.

 Пожалуйста, оплатите atteNtion toРабочаяПоставка платы контроллера следующим образом:

sКак показано на левой фотографии, может работать, но справа нет!

* Для защиты этой платы от повреждений рекомендуется высококачественный адаптер питания, вы также можете купить в нашем магазине
Нажав ниже ссылки:
12VDC 3.3A Адаптер питания:Нажмите здесь

     12 В постоянного тока4.0A Адаптер питания: Нажмите здесь

Установочные наконечники:

* Держите заднюю сторону подальше от металлических предметов при подаче питания, или это может привести к короткому вырезу или повреждению основной ИС.

* Поскольку драйвер и напряжение отличаются от разных ЖК-дисплеев, пожалуйста, не меняйте перемычки на доске или используйте комплект дляДругой ЖК-дисплей с разным номером модели, в противном случае выМожет повредить ваш ЖК-дисплей. Пожалуйста, проконсультируйтесь с нами, если у вас есть другиеВопрос или хотите использовать комплект для другой ЖК-панели.

 * СсылкаКнопочная панель, (начинается с левой стороны, и оставьте несколько контактов на правой панели),И подключите инвертор с контроллеромПлата, затем подключите 12 В постоянного тока к плате дляЖК-лампа CCFL с подсветкой.
ЕслиЖК-панель загорается, это означает, что подсветка ЖК-дисплея работает, тогда вы можете выключить питание. Если ЖК-дисплей
Не горит, затем подсветка сломана, вам нужно заменить лампы.

* В соответствии с указанным выше способом отключите источник питания,ПодключениеLVDSС ЖК-разъемомИ контрольная панель(Подключите отмеченную область LVDS с1St Штырь), иЗатем вставьте VGA или HDMI или DVIВходСигнал (Вход VGA по умолчанию,

   Используйте кнопки для переключения на вход DVI)  .

* Применяется с мощностью 12 В постоянного тока

 *Полный комплект подключения.

Вот Собранный ЖК-комплект:

Теперь Наслаждайтесь успехами DIY монитора, наш профессиональный инженер всегда будет рад поддержать вас
Если есть какие-либо вопросы, спасибо!
