Для LP171WP4(TL)(B1) LTN170X2-L02 VGA + DVI M.RT2261 жк-дисплей/светодиодный драйвер платы LVDS монитор повторное использование ноутбука 1440x900

Примечание:

Пожалуйста, оставьте сообщение с вашей ЖК-моделью и версией при оплате, спасибо!

Это отличный набор простых в сборке ЖК-контроллеров, который используется для превращения неиспользованной ЖК-панели в рабочий стол/ПК
Монитор. Это будет удивлением, что ваш неиспользованный ЖК-дисплей будет хорошо использоваться, и больше не будет пустой тратой. Или это очень интересно
Вещи, чтобы сделать монитор успешно самостоятельно.M.RT2261-это ЖК-панель управления, она поддерживает от 14 до 19 дюймов LCDПанель с одним/двойным интерфейсом LVDS. И разрешение до 1920x1080.

Описание:

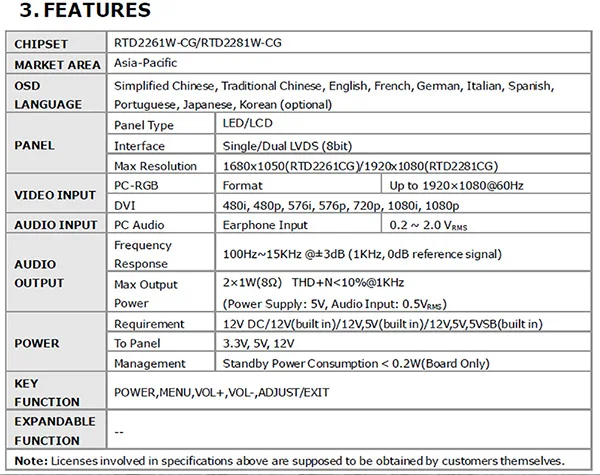

M.RT2261-контрольная плата монитора. Он может поддерживать светодиодный/ЖК-панели, разрешение которых составляет до 1920x1080

M.RT2261 может синхронизироваться с компьютером автоматически. Синхронизация требует синхронного сигнала, который Горизонтально

И вертикальные syncare разделены.

M.RT2261 может поддерживать динамическое контрастное управление, вход для наушников и цифровое управление громкостью одновременно.

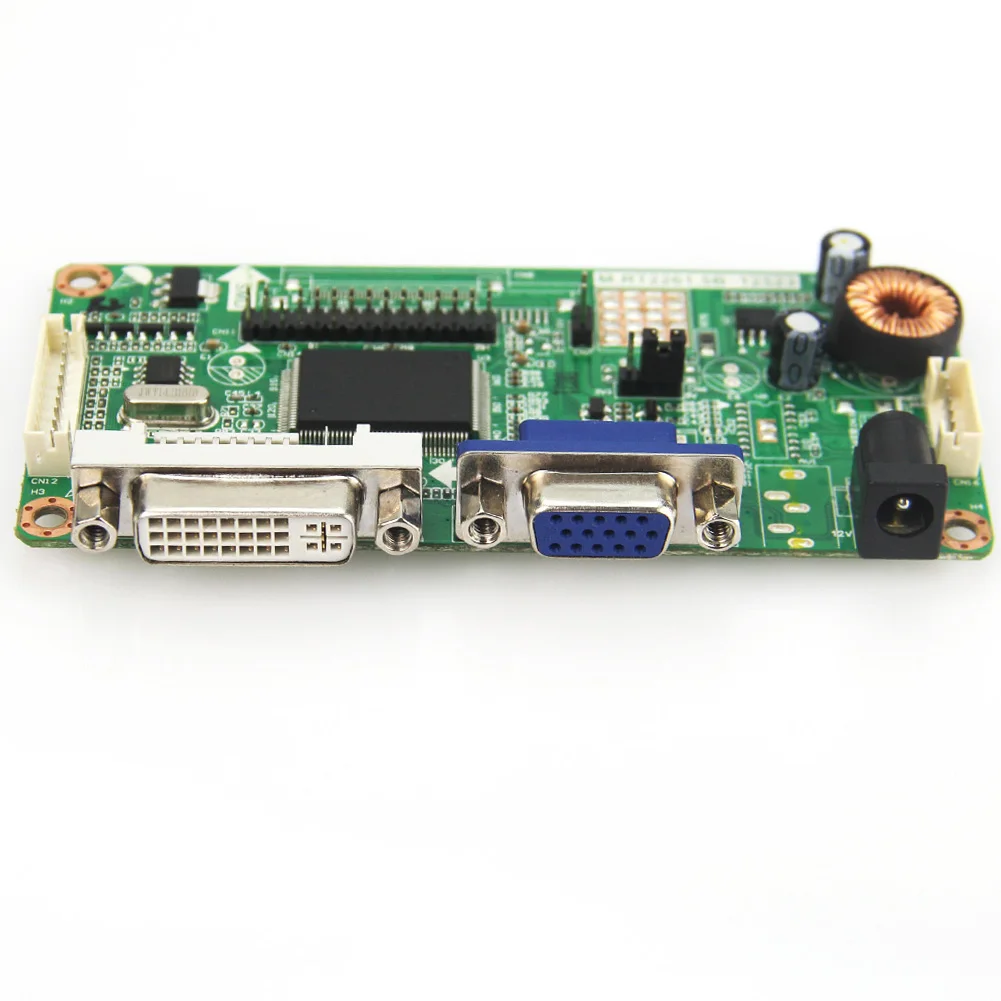

M.RT2261 с интерфейсом, показанным ниже:

Размер платы: 4,21 дюйма (Д) * 2,03 дюйма (Ш) * 0,71дюйма (В)

Посылка включает в себя:

 1x ЖК-дисплей/светодиодный контроллер(M.RT2261)

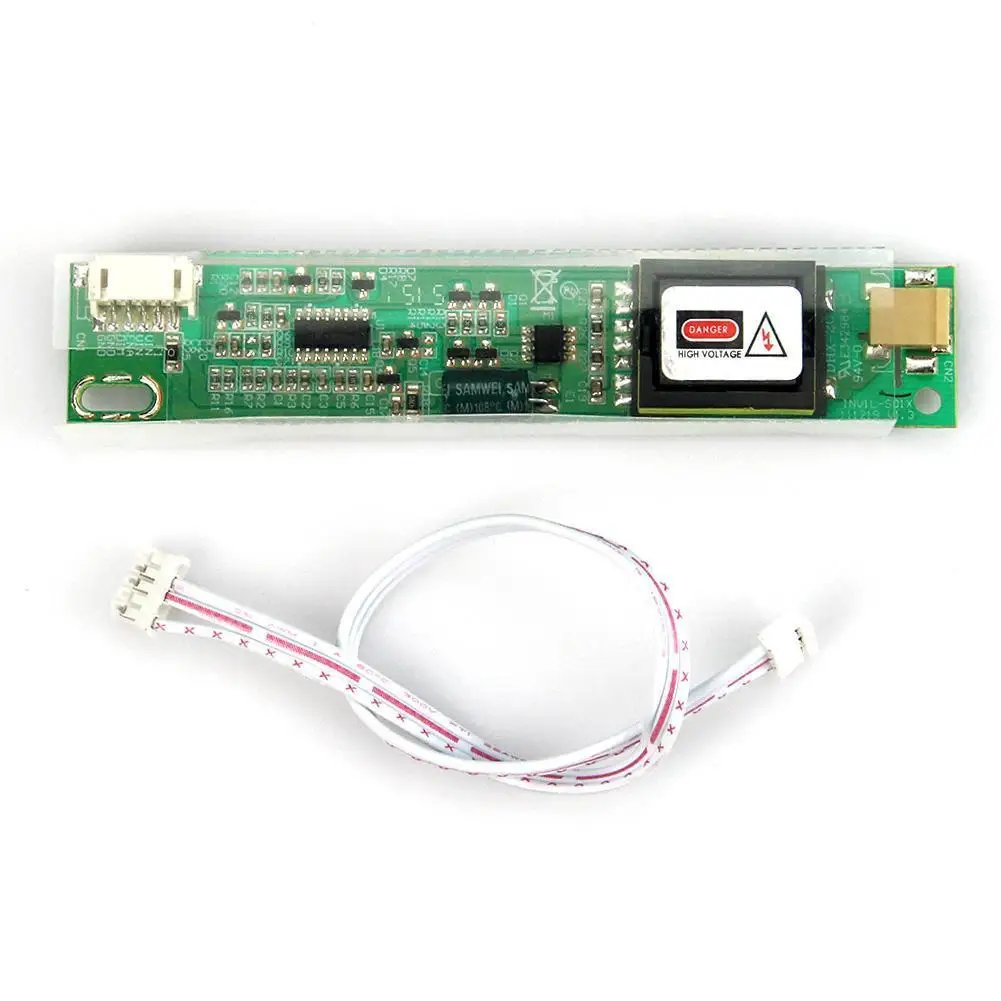

1x с холодным катодом (CCFL Инвертор доска

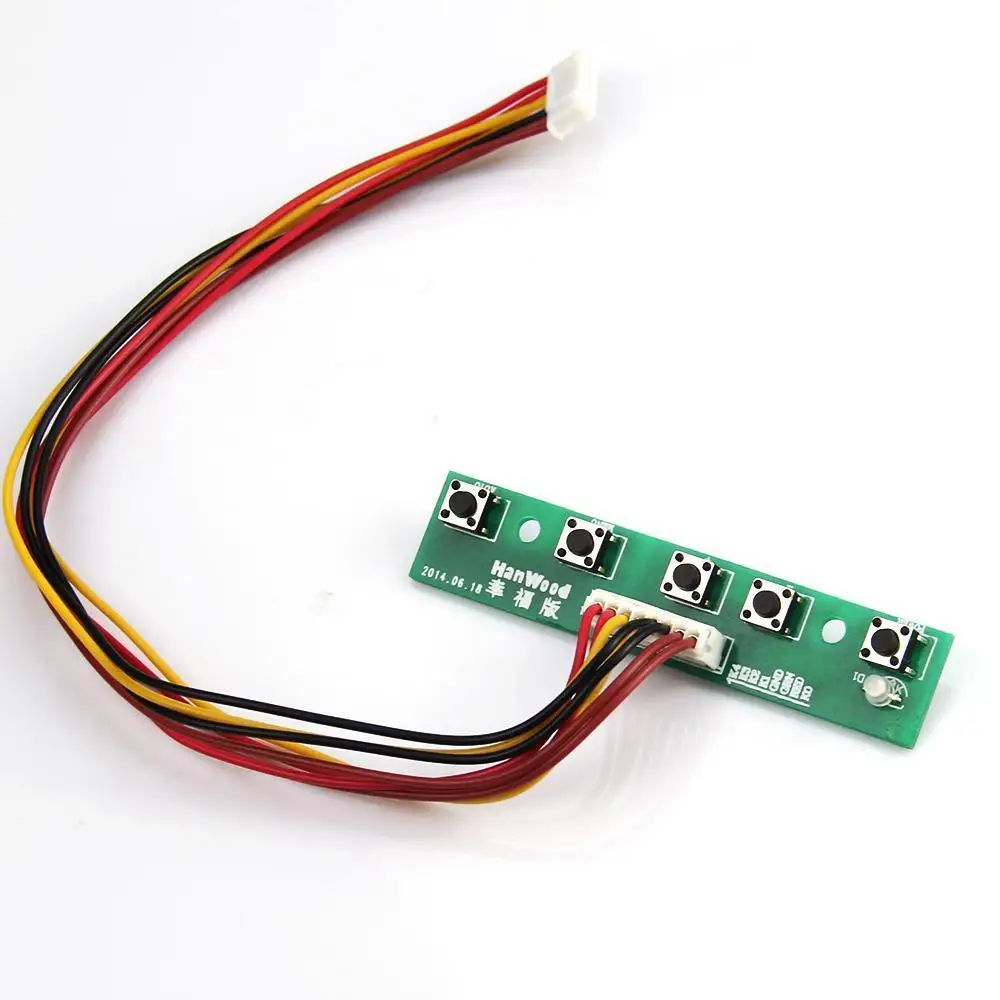

1x клавиатура с кабелем

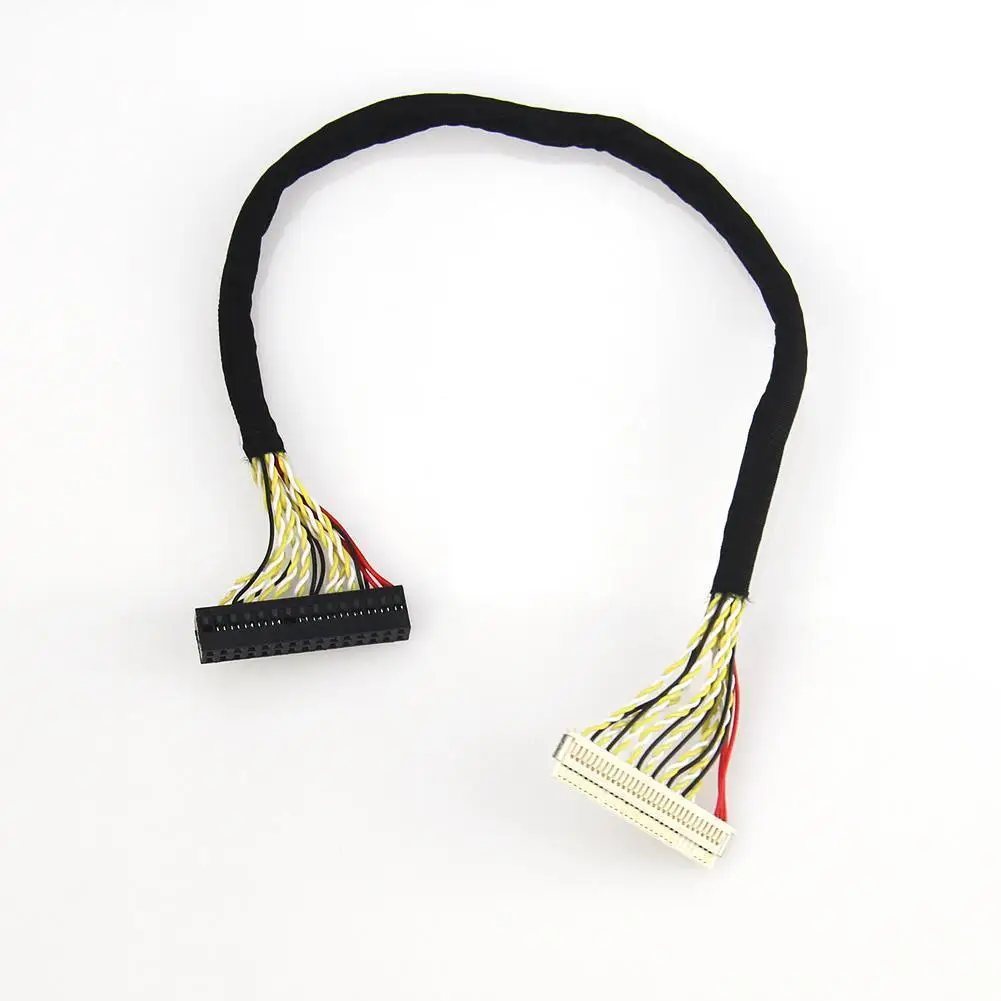

1x кабель низковольтной дифференциальной передачи сигналов

Советы покупателям:

Пожалуйста,Убедитесь в том, что по вертикалиИ горизонтальный драйвер внутри ЖК-дисплея по-прежнему работает, эта плата не может исправить его, если он не работает.

* Пожалуйста, заказывайте напрямую, если ваш номер ЖК-модели совпадает с нашим названием, или, пожалуйста, оставьте нам сообщение с вашим ЖК-дисплеем
Модель и версияКогда вы заказываете.

Q:Как найти моюЖК-дисплей Номер моделиИ номер версии?

О: как правило, этикетка на задней стороне ЖК-дисплея включает в себя информацию, такую как модель ЖК-дисплея иНомер версии.

 * Пожалуйста, подготовьте Кабель VGA и DVI кабель и адаптер питания для платы контроллера, которую вы купили. Они не входят в комплект.

 * Для этой платы требуется Входная мощность постоянного тока 12 В 3,3 а для ЖК-дисплея размером до 17 дюймов, а для ЖК-дисплея 12 В 4 а для ЖК-дисплея от 17 до 22 дюймов.
ЖК-дисплей не может гореть, если ток питания не прилагается, как указано.

 Перед размещением заказа рекомендуем atteОбратите Ваше вниманиеРабочаяПоставка платы контроллера следующим образом:

SКак показано на левой фотографии, может работать, но справа нет!

* Для защиты этой платы от повреждений рекомендуется высококачественный адаптер питания

Установите советы:

* Держите заднюю сторону подальше от металлических предметов при подаче питания, или это может привести к короткому вырезу или повреждению основной ИС.

* Поскольку драйвер и напряжение отличаются от разных ЖК-дисплеев, пожалуйста, не меняйте перемычки на доске или используйте комплект дляДругой ЖК-дисплей с разным номером модели, в противном случае выМожет повредить ваш ЖК-дисплей. Пожалуйста, проконсультируйтесь с нами, если у вас есть другиеВопрос или хотите использовать комплект для другой ЖК-панели.

 * СсылкаКнопочная панель, (начинается с левой стороны, и оставьте несколько контактов на правой панели),И подключите инвертор с контроллеромПлата, затем подключите 12 В постоянного тока к плате дляЖК-лампа CCFL с подсветкой.
В том случае, еслиЖК-панель загорается, это означает, что подсветка ЖК-дисплея работает, тогда вы можете выключить питание. Если ЖК-дисплей делает
Не горит, затем подсветка сломана, вам нужно заменить лампы.

* В соответствии с указанным выше способом отключите источник питания,ПодключенияДифференциальная Сигнализация пониженного напряженияС ЖК-дисплей разъемИ плата управления(Подключите отмеченную область LVDS с1St Штырь), иЗатем вставьте VGA или HDMI или DVIВходной сигналСигнал (По умолчанию вход VGA,

   Используйте кнопки для переключения на вход DVI)  .

* Применяется с мощностью 12 В постоянного тока

 *В комплекте Соединительный комплект.

Вот Собранный ЖК-комплект:

Теперь Наслаждайтесь успехами DIY монитора, наш профессиональный инженер всегда будет рад поддержать вас
Если есть какие-либо вопросы, спасибо!

Вы также можете просмотреть наш видео-гид на youtube, спасибо!

 Ссылка введения://youtu.be/s9xpn80muEk
