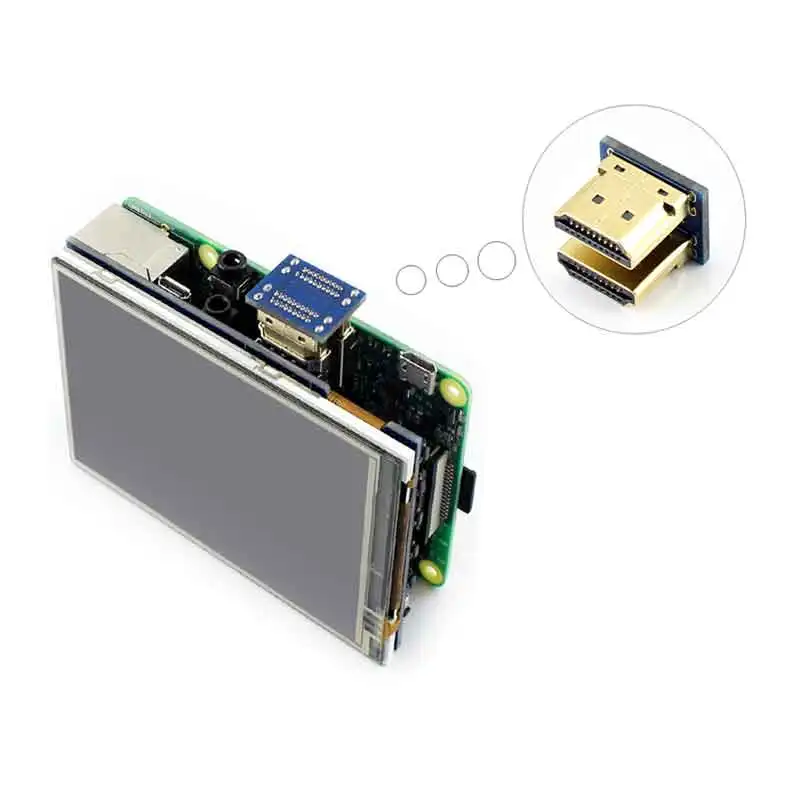

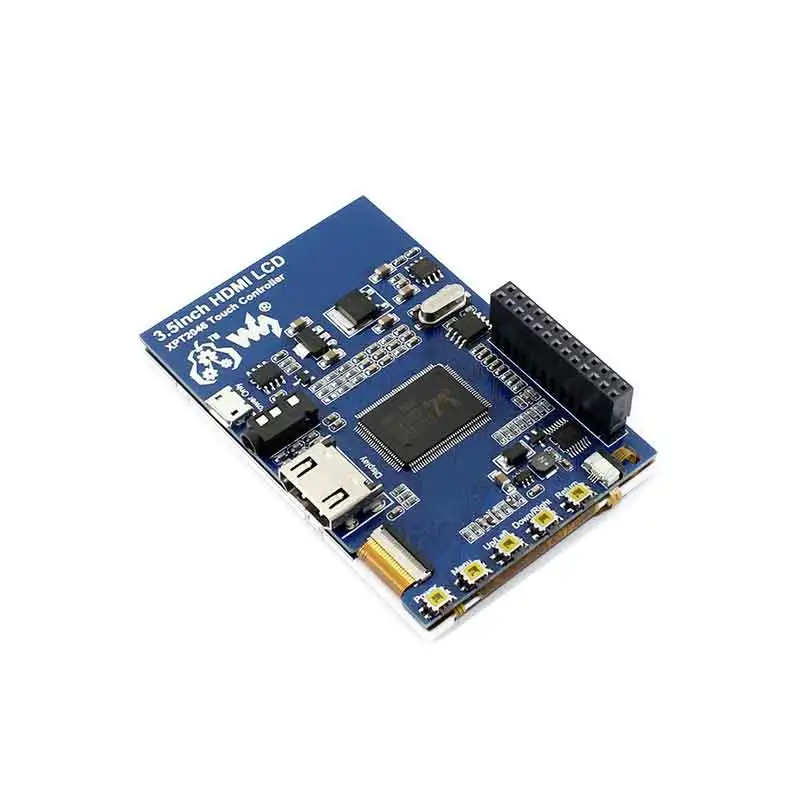

Raspberry Pi 3 5 дюйма HDMI LCD сенсорный экран дисплей 60 fps 1920*1080 IPS|raspberry pi|touchscreen raspberry

---

1. Как использовать наш ЖК-дисплей?Метионный один. Установите нашу configed image OSФлуоресцентныйИли Methion twoУстановите драйвер на себя raspbian OSФлуоресцентный--> Используйте у себя Raspbian OS(Нужен ваш pi, подключенный к Интернету через WIFI или сетевой кабельЕсли нет интернета. На ощупь не будет работать)2 .. Как изменить разрешение дисплея?
Когда вы сделаете наш ЖК-дисплей одним или двумя.Открыть/загрузки/config.txtВы увидите--------------------Hdmi_group = 2Hdmi_mode = 1Hdmi_mode = 87Hdmi_cvt 800 480 60 6 0 0 0---------------------------Если вы хотите изменить на 480x320, вы можете изменитьHdmi_cvt 800 480 60 6 0 0 0ДляHdmi_cvt 480 320 60 6 0 0 0Если вы хотите изменить на 1024x600, вы можете изменитьHdmi_cvt 800 480 60 6 0 0 0ДляHdmi_cvt 1024 600 60 6 0 0 0Если вы хотите изменить на 1920x1080, вы можете изменитьHdmi_cvt 800 480 60 6 0 0 0ДляHdmi_cvt 1920 1080 60 6 0 0 0Мы рекомендуем использовать 800x480, если изменить на более большое разрешение, будет плохо3. Внимание
Физическое разрешение ЖК-экрана 480x 320.Но разрешение программного обеспечения: регулируемый 480x320- 1920x 1080.Мы рекомендуем использовать разрешение 800x480, потому что это разрешение является лучшим дисплеем для использования.

Вы также можете установить на более большое разрешение, но если маленький ЖК-дисплей имеет большое разрешение, которое сделает его очень маленьким. Весь ЖК-дисплей будет таким, что даже если ЖК-дисплей с физическим разрешением 1920x1080, он также будет очень плохим. Потому что ЖК-дисплей только что 3,5 дюймов не 7 дюймов или 10 дюймов

Рекомендуется
Черный акриловый чехол для 3,5 дюймов ЖК-дисплей(Нажмите, чтобы купить)Особенности

• IPS широкоугольный ЖК-дисплей

• Предназначен для Raspberry Pi, прост в использовании

• Может использоваться на компьютере WIN7/WIN10(Touch cann не работает на компьютере, но хорошо работает на Pi)

• Предоставляется драйвер

• Регулируемое разрешение: 320x480-1920x1080

• Высокая скорость 60 кадров в секунду

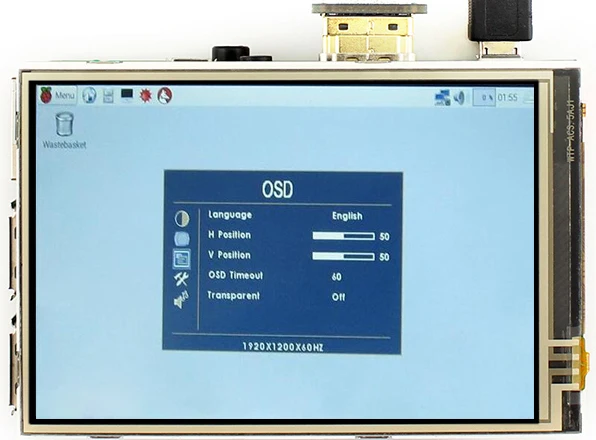

• Многоязычное меню OSD, для управления питанием, регулировки яркости/контрастности и т. д.

• HDMI аудио выход

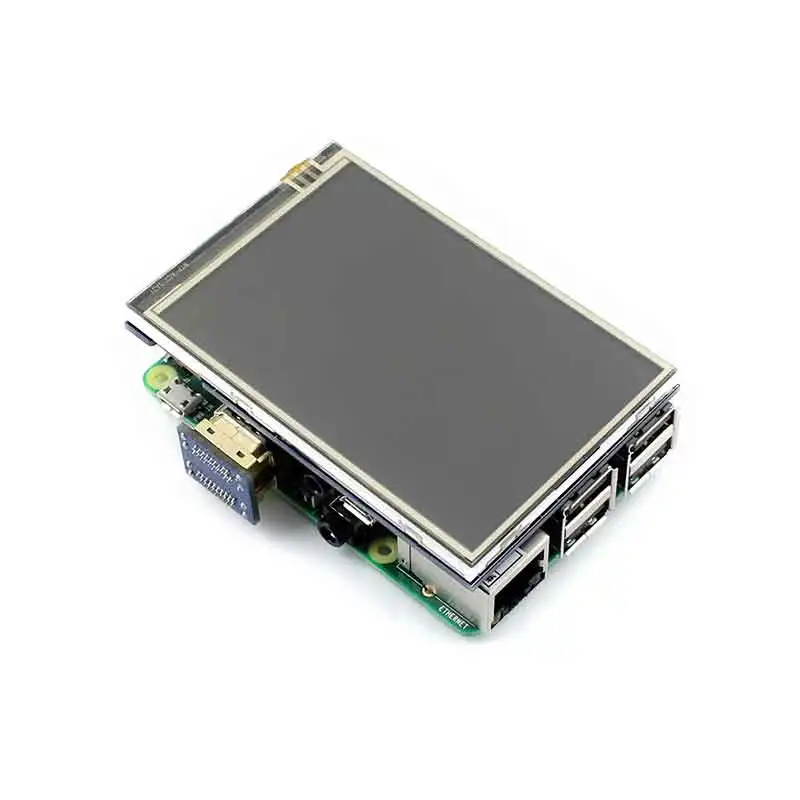

Фотографии

Не включает Raspberry Pi

Узнайте, как использовать ЖК-дисплей

• Http://www.spotpear.com/index.php/tutorials-->Raspberry Pi 3,5 дюймов HDMI ЖК-дисплей

Ключевые параметры

Контактный номер.	Символ	Описание
1, 17	3,3 V	Мощность положительный (3,3 V Мощность вход)
2, 4	5 В	Положительная мощность (5 В вход питания)
3, 5, 7, 8, 10, 22	NC	NC
6, 9, 14, 20, 25	GND	Наземный
11	TP_IRQ	Прерывание сенсорной панели, низкий уровень, в то время как сенсорная панель обнаруживает прикосновение
12	KEY1	Ключ
13	RST	Сброс
15	LCD_RS	Управление ЖК-инструкцией, Инструкция/выбор регистра данных
16	KEY2	Ключ
18	KEY3	Ключ
19	LCD_SI / TP_SI	SPI ввод данных LCD/сенсорной панели
21	TP_SO	Выход данных SPI сенсорной панели
23	LCD_SCK / TP_SCK	Часы SPI LCD/сенсорная панель
24	LCD_CS	Выбор ЖК-чипа, низкая активность
26	TP_CS	Выбор чипа сенсорной панели, низкая активность

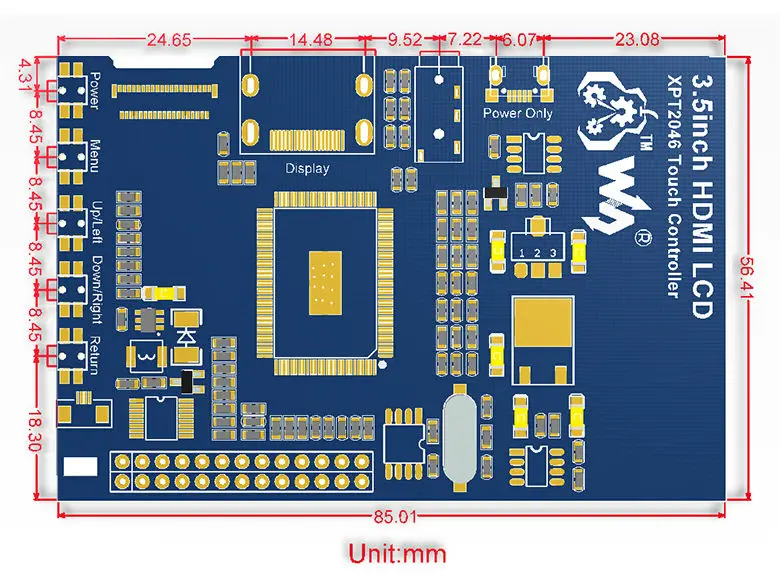

Размеры

Посылка содержит

• Raspberry Pi 3,5 дюймов HDMI ЖК-дисплей x 1

• Сенсорная ручка x 1

• Разъем HDMI x 1
