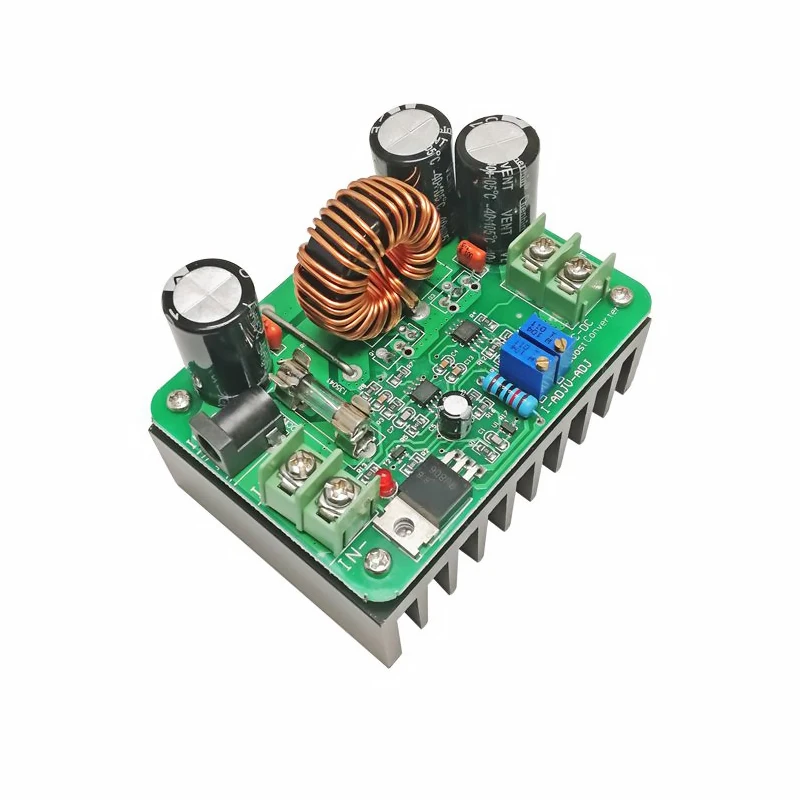

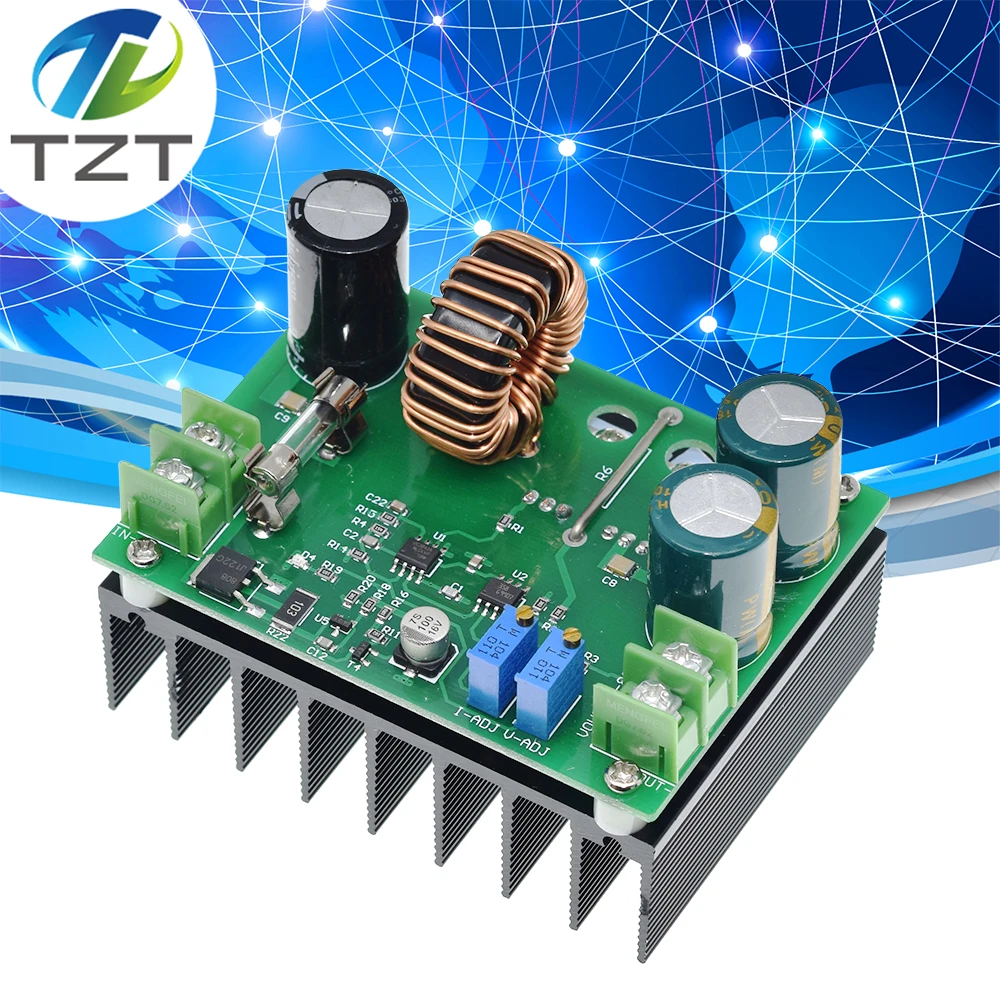

Повышающий Модуль питания 600 Вт Φ повышающее напряжение постоянного тока 9 В 60 в

Повышающий Модуль питания 600 Вт Φ повышающее напряжение постоянного тока 9 В 60 в

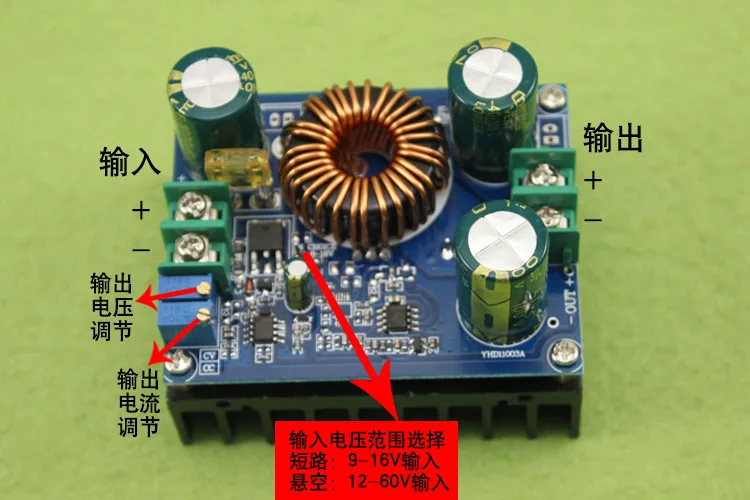

Модуль параметры:   Наименование модуля:600 Вт модуль постоянного тока   Характер модуля: неизолированный Повышающий Модуль (BOOST) (не может быть разгерметичен)   Входное напряжение: выбор диапазона входного напряжения (с помощью колпачка на плате)   1, 8-16 В вход (для трех струн литиевых и 12 В батарей) в этом входном состоянии, не Входное давление, в противном случае он будет сжигать модуль!   2,12-60 в заводской диапазон по умолчанию (для широкого диапазона входного напряжения)   Входной ток: 16А (макс.) более 10А, пожалуйста, усиливайте тепло, плата предназначена для вентилятора, используется для охлаждения вентилятора.   Статический рабочий ток: 15 мА (12 В литров 20 в, чем выше выходное напряжение, тем больше статическое)   Выходное напряжение: 12-80 в постоянно регулируется   Выходной ток: 12A макс. более 10 А, пожалуйста, усиливайте тепло (с входным и выходным давлением, чем больше разница выходного тока меньше)   Диапазон постоянного тока: 0,9-12A   Выходная мощность: = входное напряжение * 10 А, например: вход 12 В * 10 А = 120 Вт, вход 24 в * 10 А = 240 Вт,   Вход 36V * 10A = 360W, вход 48V * 10A = 480W, вход 60V * 10A = 600W   Ниже указаны такие же, как и в   Рабочая температура: -40 ~ + 85 градусов (когда температура окружающей среды слишком высокая, пожалуйста, усиливайте тепло)   Рабочая частота: 150 кГц   Эффективность преобразования: до 95% (эффективность и вход, выходное напряжение, ток, давление)   Защита от перегрузки по току: Да (вход более 17А, автоматически уменьшает выходное напряжение, есть определенный диапазон ошибок.)   Защита от короткого замыкания: Да (вход 20А предохранитель) Двойная защита от короткого замыкания, используйте более безопасный.   Входная защита обратного хода: нет, (если требуется, введите нитку в диод)   Выход анти-орошение: Да, для зарядки не нужно добавлять анти-диод.   Установка: винты 2 3 мм   Метод проводки: выход пайки без клеммы   Размер модуля: 76*60*56 мм (Д * Ш * В)   Вес модуля: 205 г Схема подключения -------------------------------------------------- ---------------------------------------------- Область применения:   1. DIY источник питания, вход может быть 12 В, выход может быть 12-80 в регулируется.   2. Для электропитания вашего электронного оборудования вы можете установить выходное значение в соответствии с напряжением вашей системы.   3. В качестве автомобильного источника питания для вашего ноутбука, PDA или различных цифровых продуктов.   4, DIY мощная портативная Мобильная мощность: в сочетании с большой емкостью 12 В литиевой батареи, так что ваши книги, где вы можете светильник   5, регулятор солнечной панели.   6, к батарее, литиевой батарее и другим зарядам.   7. Светодиодный индикатор высокой мощности.     Инструкции по уходу за изделием   Во-первых, выбор диапазона входного напряжения: заводской по умолчанию для 12-60 в вход, при использовании батареи 12 В или трех струн, четыре струны лития, вы можете перейти на перемычку над крышкой перемычки, выберите вход 9-16 В.   Во-вторых, метод регулировки выходного тока:   1. Настройте потенциометр CV, в соответствии с вашим аккумулятором или светодиодный, выходное напряжение устанавливается на необходимое напряжение. Например, 10 струнный светодиодный регулятор напряжения 37 в, четыре струны батареи регулируемые 55 в и так далее.   2, против часовой стрелки Установите CC потенциометр около 30 кругов, выходной ток установлен к минимуму, подключен к светодиодный, отрегулируйте CC компилятор к требуемому току. Для заряда батареи, батареи после окончания батареи, а затем получил выход, отрегулируйте CC до нужного вам тока (для зарядки необходимо использовать, когда аккумулятор полностью заряжен, потому что батарея остается больше, чем меньше зарядный ток.) Пожалуйста, не используйте способ короткого замыкания для регулировки тока, ступенчатая структура модуля не может быть способом короткого замыкания для настройки. Мы не предоставляем информацию о дизайне товара, обращайте внимание на покупателя, пожалуйста, не снимайте!
