Регулируемый понижающий Светодиодный драйвер для солнечной батареи 10 а пост.

Регулируемый понижающий Светодиодный драйвер для солнечной батареи 10 а пост.

Описание продукта:

Входное напряжение: 7-36 в

Выход напряжение: 1,5-35V Регулируемый (может быть сделано только понижающий модуль, входное напряжение должно быть больше, чем в Выход 1,5 V или больше)

Выходной ток: регулируемый, 10 А (рекомендуется в 8 А, 5 А 70 Вт или меньше при комнатной температуре, может быть естественным охлаждением, пожалуйста, увеличьте теплоотвод, чем oh предлагает добавить небольшой постоянный вентилятор, нужно отрегулировать выходное напряжение 2 в или старше до текущего регулирования! Только в постоянном состоянии, будет играть свою роль.)

Выходная мощность: макс. 150 Вт (рекомендуется 100 Вт, при большом давлении, пожалуйста, уменьшить использование энергии)

Рабочая температура: -20 ~ + 75 градусов (обратите внимание, что температура транзистора превышает температуру, улучшая теплоотвод)

Рабочая частота: 300 кГц

Эффективность преобразования: до 95%

Защита от короткого замыкания: Да, значение постоянного тока в настоящее время устанавливается

Защита от обратной полярности на входе: нет, добавьте диод! Магазин для продажи!

Выход анти-рефлюкса: нет, пожалуйста, добавьте диод для зарядки! Магазин для продажи!

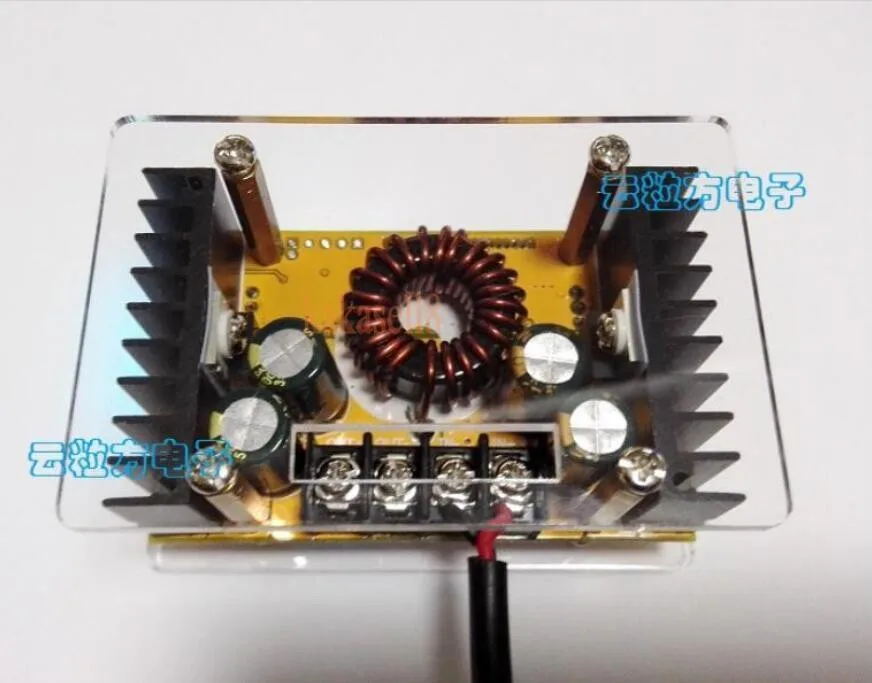

Установка: вверх и вниз с обеих сторон акрилового листа, восемь колонн, восемь винтов 3 мм, поверните ключ, который легче установить, когда вы установите!

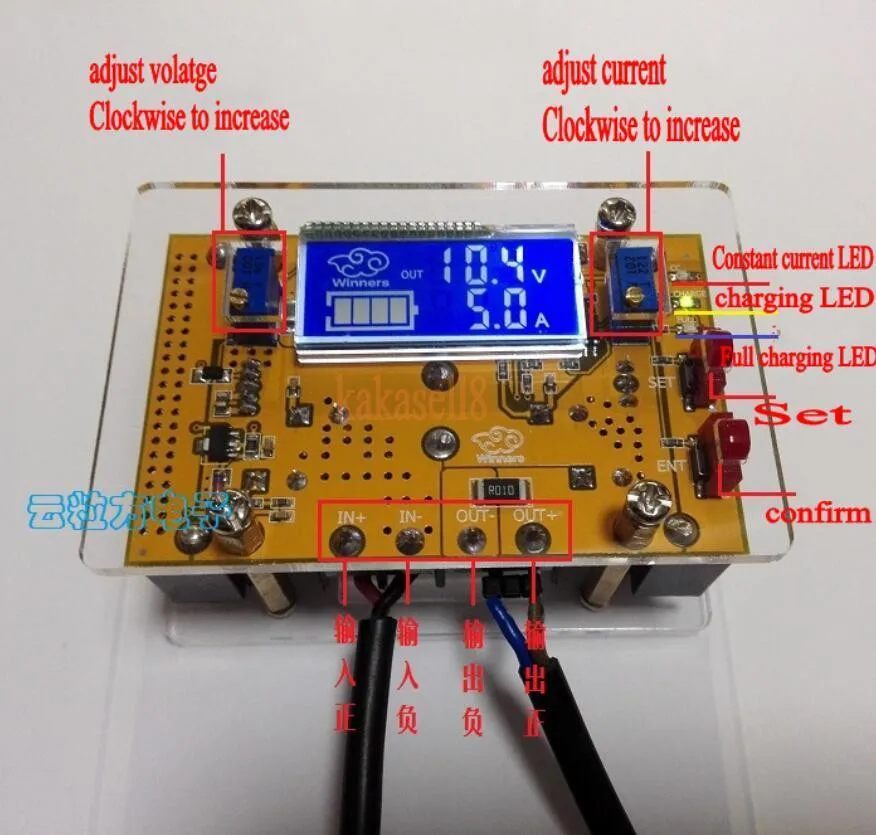

Подключение: клеммы или паяльные клеммы, вход, выход

Размеры модуля: длина 80 мм, Ширина 53 мм, высота 35 мм

Вес: 132 г


Установка Описание:

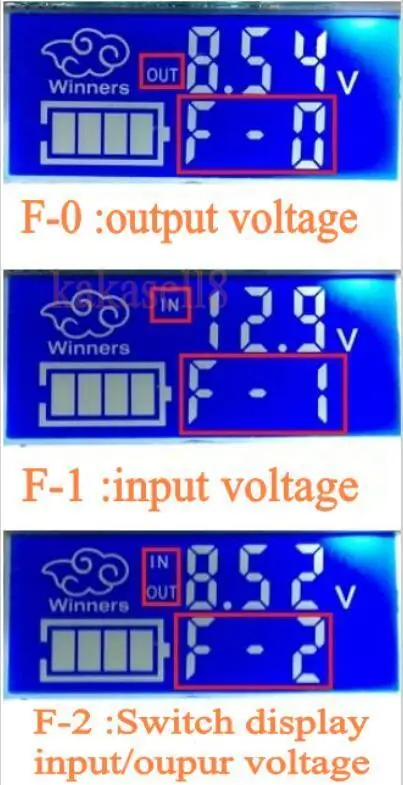

Настройки, чтобы установить режим отображения делится на три типа:
1. Режим работы в режиме «F-0»: Отображение напряжения на выходе;
2. Режим работы в режиме «F-1»: отображение входного напряжения;
3. Режим работы в режиме F-2: переменное Входное и выходное напряжение;
Инструкции: нажмите кнопку «Настройки», чтобы проработать три режима отображения, соответствующий индикатор будет включаться или выключаться, нажмите кнопку «ОК» для сохранения и выхода, для переключения ЖК-экрана с подсветкой нажмите отдельную кнопку «ок».
Приложений
1. Используйте в качестве обычных понижающих модулей с возможностями защиты от перегрузки по току
Инструкции по уходу за изделием
(1) на холостом ходу, оборот в минуту (условия, регулировка "постоянное напряжение потенциометр ADJ-V", таким образом, чтобы выходное напряжение достигает значение, которое вы хотите;

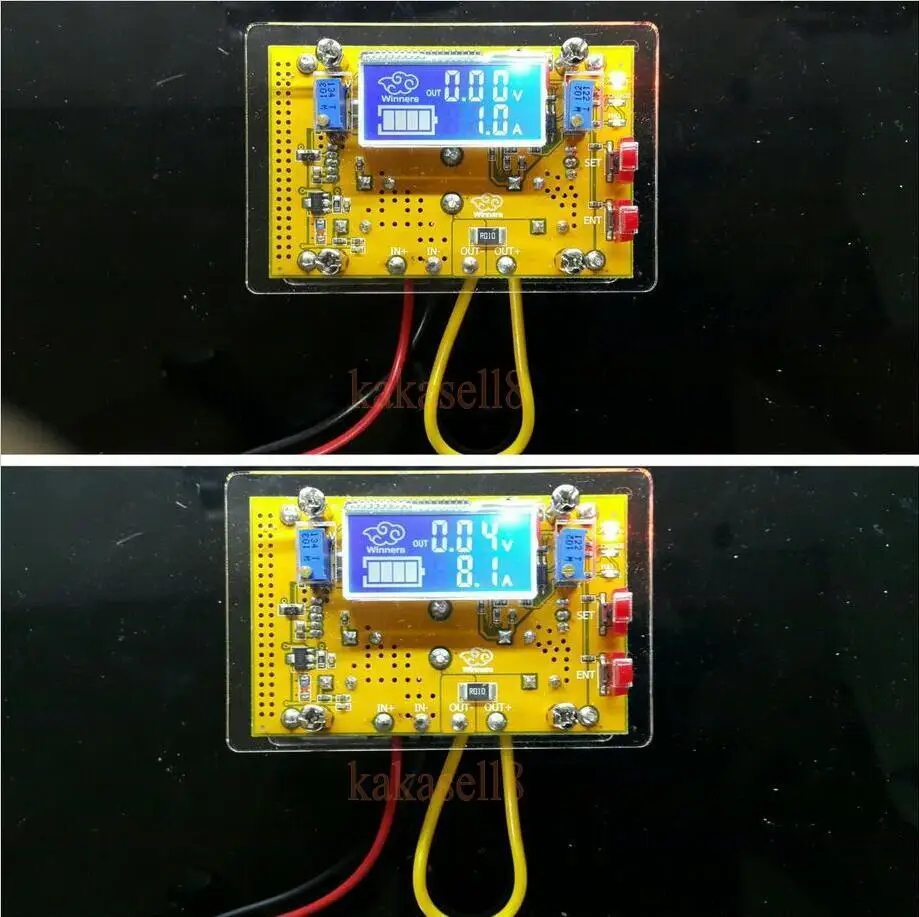

(2) выходы непосредственно укороченный модуль (грубое Поиск предметов или щипцы, короткий провод на выходную клемму, Примечание: не короткое замыкание, когда настройка напряжения), затем Отрегулируйте "постоянный потенциометр ADJ-I", чтобы отобразить текущее значение достигает установленного значения стоимости защита от избыточной силы тока; Или подключается к току нагрузки, также регулируется. (Например, бортовой Амперметр показывает текущее значение 4A, тогда максимальный ток модуля ограничен на 4A, светодиодный постоянный ток 4A на красный светильник)
(3) подключен к нагрузке и работе.

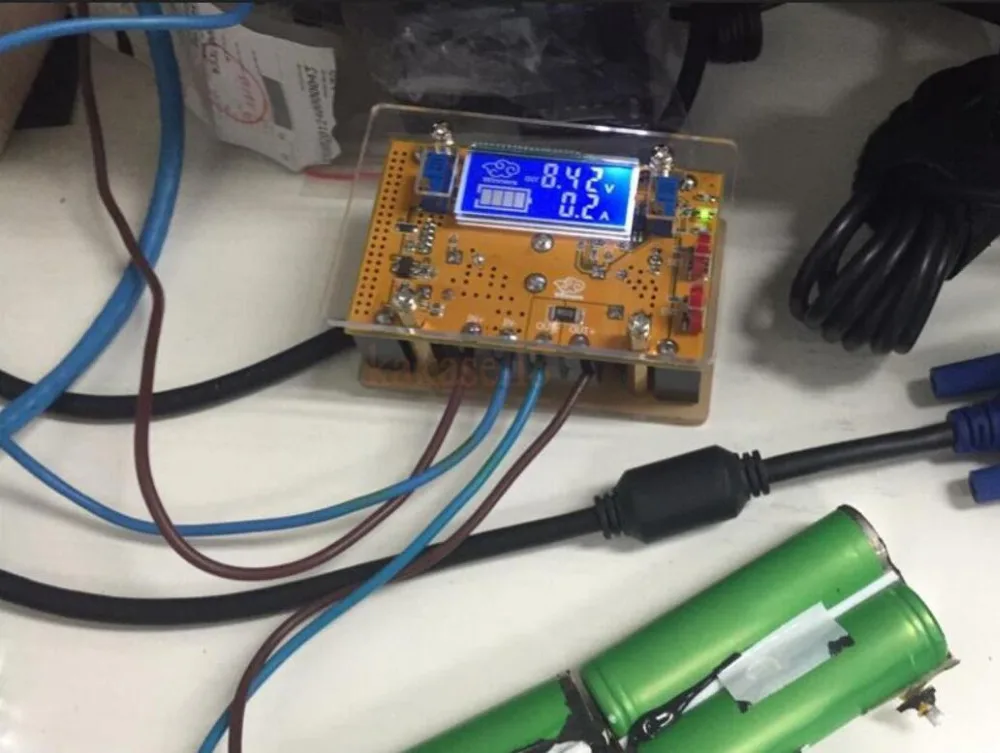

2. Используйте в качестве зарядного устройства
Инструкции по уходу за изделием
(1) определяет, что батарея напряжение и зарядный ток никель-металл-; (Параметры лития 3,7 V / 2200mAh, затем Поплавковый стабилизатор напряжения 4,2 V, максимальный зарядный ток никель-металл-1C, а именно 2200mA)
(2) на холостом ходу, оборот в минуту (условия, регулировка "постоянное напряжение потенциометр ADJ-V", с тем чтобы выходное напряжение достигает Поплавковый стабилизатор напряжения;
(3) выходы непосредственно укороченный модуль (грубое Поиск предметов или щипцы, короткий провод на выходную клемму, Примечание: не короткое замыкание, когда настройка напряжения), затем Отрегулируйте "постоянный потенциометр ADJ-I", чтобы отобразить текущее значение в зарядный ток никель-металл-достигает заданное значение; Или подключается к току нагрузки, также регулируется.
(4) Зарядка указатель поворота ток заводским настройкам по умолчанию является 0,1 раз больше, чем зарядный ток никель-металл-; (Батарея во время зарядный ток никель-металл-постепенно уменьшается, постепенно превращается в постоянное напряжение зарядки, постоянный ток зарядки, если Настройка тока зарядки составляет 1 А, Затем, когда ток зарядки меньше 0,1 А, когда светильник индикатора зарядки выключен желтым, полностью синий световой светильник поднимается, и аккумулятор полностью заряжен), зарядка полная, отсоедините клеммы аккумулятора, затем отсоедините вход, чтобы предотвратить повреждение модуля от рефлюкса батареи!
(5) подключен к батарее.
3. Используйте в качестве модуля с драйвером постоянного тока для светодиода
(1) определить, что вам нужно управлять светодиодный рабочий ток и максимальное рабочее напряжение;
(2) на холостом ходу, оборот в минуту (условия, регулировка "постоянное напряжение потенциометр ADJ-V", с тем чтобы выходное напряжение достигает светодиодный рабочее напряжение;
(3) выходы непосредственно укороченный модуль (грубое Поиск предметов или щипцы, короткий провод на выходную клемму, Примечание: не короткое замыкание, когда настройка напряжения), затем Отрегулируйте "постоянный потенциометр ADJ-I" сделать текущее значение достигает установленного значения дисплей светодиодный рабочий ток; Или подключения к нагрузка по току также регулируется.
(4) подключен светодиодный, тестовый аппарат.
