AD584 4 канальный 2 5 в/7 В/5 В/10 в Высокоточный опорный модуль напряжения AD584L|module|module high

AD584 4 канальный 2 5 в/7 В/5 В/10 в Высокоточный опорный модуль напряжения AD584L|module|module high

AD584 является восьмиконтактным точным эталонным напряжением, программируемым четырьмя распространенными выходными напряжениями: 10,000 в, 7,500 в, 5,000 в и 2,500 В. Вход диапазон напряжения 4,5 V постоянного тока до 30 V. Устройство использует лазерную технологию обрезки вафель для регулировки уровней выхода и коэффициентов температуры, чтобы получить наиболее гибкий однокристальный, высокоточный исходный источник напряжения. AD584 рекомендуется в качестве внешнего прецизионного источника напряжения 12 или 14 бит цифрового в аналоговый (DAC) /аналоговый в цифровой (ADC) преобразователь эталонного источника напряжения, И его производительность, как правило, лучше, чем стандартная отдельная ссылка.
На рынке есть AD584J, AD584K, AD584L.
AD584L-Лучшая производительность, см. Ниже, с нашей доской AD584L

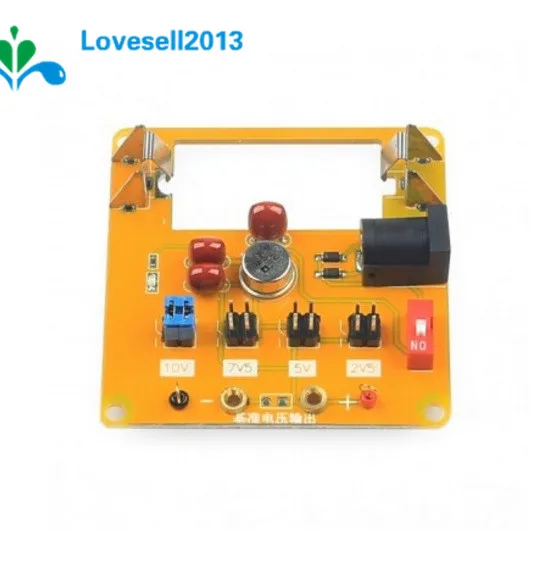

Доска Особенности:

• 1. Встроенный аккумулятор 15 в, мы знаем, что аккумулятор является самым низким уровнем шума, так что он может выводить нетронутое, стабильное напряжение, чтобы обеспечить надежную гарантию
• 2. Плата имеет четыре программирующих терминала, каждый из которых соответствует выходному напряжению, короткое замыкание путем короткого замыкания соответствующего клеммного блока для передачи соответствующего напряжения. Так как программирующие контакты AD584 в программировании, его короткое сопротивление повлияет на выходное напряжение, чтобы уменьшить сопротивление короткого замыкания, два терминала параллельно. Преимущества альтернативной клеммы являются более надежными и гибкими, сопротивление короткого замыкания может быть меньше.
• 3. Коэффициент температуры: 5 ppm / ° C (максимум, 0 ° C до 70 ° C, AD584L) 15 ppm / ° C (максимум, от-55 ° C до + 125 ° C, AD584T)
• 4. Потребляемая мощность: Статический ток: 1 мА (макс.), низкий ток покоя идеально подходит для аккумулятора ed.
• 5. Грузоподъемность: 10 мА
• 6. Рабочее напряжение: 4,5 V до 30V, обратите внимание, что необходимо рабочее напряжение выше, чем у запрограммирован выходное напряжение
• 7. Диапазон температур: AD584J / K / L Номинальный диапазон рабочих температур от 0 ° C до + 70 ° C, AD584S / T, С-55 ° C до + 125 ° C.
• 8. Внешний интерфейс питания, вам нужно более 11 В постоянного тока
• 9. Исходный выходной интерфейс напряжения с медным 2 мм тестовым гнездом для легкой карты в мультиметр пера для измерения или калибровки других инструментов.
• 10. Каждая плата на заводе должна быть обнаружена Aglient 6 цифровой мультиметр, и отмечена выходным напряжением, дружественно.
• 11. Перед обнаружением мультиметра и разогрева платы не менее 30 минут при комнатной температуре 25 градусов, чтобы обеспечить точность обнаружения.

Ниже приведены шесть с половиной Agilent мультиметр измеряется 2,5 в выходной эффект напряжения,2,49978 в и стандартная погрешность небольшая.
