QSKBS48221E, 260A, 24-48 В, мини Бесщеточный контроллер постоянного тока для электродвигателя

Это специальный дизайн для бесщеточного контроллера двигателя QS для конверсионных комплектов, который может сочетаться с QS мотор с номинальной мощностью 2000 Вт.

Ключевые особенности

1). Очень легко подключить

2). Может сочетаться с почти бесщеточным двигателем постоянного тока

3). Мягкий старт можно регулировать

4). Программируемый по bluetooth

Уведомление перед заказом(Время производства/Гарантия/упаковка/Сертификация и т. д.)

Пожалуйста, нажмите на гиперссылку на картинку ниже.

1. Общие характеристики

1. Контроллер синусоидальной волны, программируемый, с функцией regen

2. Ограничение тока двигателя, 20 секунд: 260AПредел тока двигателя, непрерывный: 130A

3. Напряжение батареи: 24-48 В номинальное, Макс. 60 в

4. Термический зонд: KTY83-122

5. Включая один контроллер + usb-кабель конвертера + подходящую вилку

6. Размер контроллера: 125 мм * 123 мм * 58,5 мм

7. Вес нетто: 1,3 кг

8. Водонепроницаемый IP54

9. По умолчанию не включает bluetooth, водонепроницаемый (эти функции являются необязательными); CAN BUS не поддерживает

2. Келли контроллерИнтерфейс программного обеспечения

Вот четкий и простой интерфейс программного обеспечения регулировки.

3.QSKBS-221E чертеж контроллера

Вот чертеж нашего обычного контроллера QSKBS-221E,125 мм * 123 мм * 58,5 мм

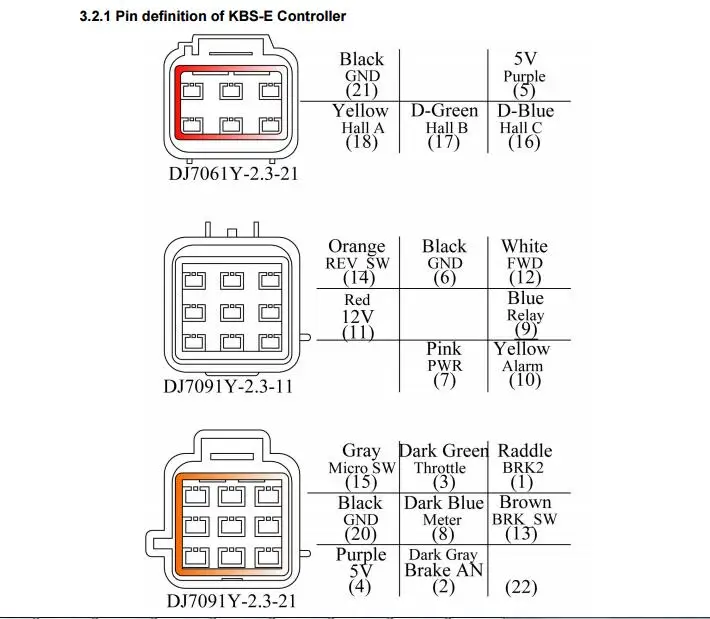

4. Определение штифта (TBD)

DJ7061Y-2.3-21 определение штифта

(21) RTN: возврат сигнала. Черный

(5) 5 В: 5 В выходная мощность, <40 мА. Фиолетовый

(18) зал А: фаза зала А. Желтый

(17) зал B: фаза зала B. Темно-зеленый

(16) зал C: фаза зала C. Темно-синий

DJ7091Y-2.3-11 определение штифта

(14) REV_SW: вход обратного переключателя. Оранжевый

(6) RTN: возврат сигнала или возврат источника питания. Черный

(12) FWD: белый переключатель

(11) 12В: 12в источник красного цвета

(9) реле: Драйвер главного контактора. Синий

(7) ШИМ: блок питания контроллера (вход). Розовый

(10) сигнал тревоги: для обратного звуковой сигнал, <200 мА. Желтый

DJ7091Y-2.3-21 определение штифта

(15) Micro_SW: вход переключателя дроссельной заслонки. Серый

(3) дроссельная заслонка: аналоговый вход дроссельной заслонки, 0-5 В. Темно-зеленый

(1) BRK2: 12 V Тормозной переключатель вход или датчик температуры двигателя. Раддл.

(20) RTN: возврат сигнала. Черный

(8) измеритель: измеритель тока, <200 мА. Темно-синий

(13) BRK_SW: вход тормозного переключателя. Коричневый

(4) 5 В: 5 В выходная мощность, <40 мА. Фиолетовый

(2) BRK_AN: тормозной аналоговый вход, 0-5 В. Темно-серый

(22) бронь. Зеленый

Примечания:

1. Все контакты RTN соединены внутри.

2. Келли Амперметр положительное подключение к 5 в источник питания контроллера, отрицательный к темноте

Синий провод.

3. Переключатель на землю активен. Открытый переключатель неактивен

Пожалуйста, сначала свяжитесь с продавцом, если вы не знаете, как подключить контроллер к двигателю и другим частям.

5. Вопросы перед заказом

1). Если вы хотите купить контроллер отдельно, пожалуйста, сообщите нам параметры вашего подходящий двигатель?

Например, напряжение двигателя, мощность, скорость...

2). Если вам нужны какие-либо другие специальные функции для этого контроллера, пожалуйста, свяжитесь с нами. Спасибо!

6. Другие Наборы двигателей и другие модели контроллеров

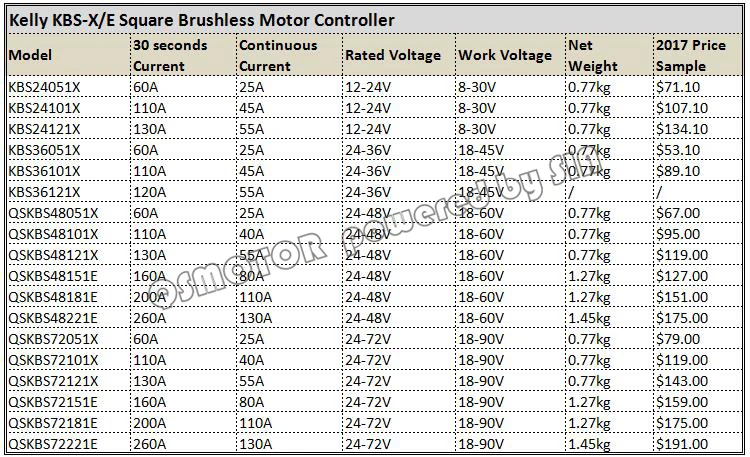

Если вас интересует больше моделей контроллера, пожалуйста, обратитесь к таблице данных ниже и нажмите на гиперссылку изображения.
