RF Explorer 109990063 6G комбинированный Ручной цифровой анализатор спектра, плюс RFEMWSUB3G расширитель Module109990063

Какая именно Новая модель 6G и какие частоты покрывают?

Доступны две модели с поддержкой 6 ГГц:

• РЧ-путешественница» 6G: это стандартный основной блок, один порт RF Explorer with4850-6100MHz (4,85-6,1 ГГц) поддержка, охватывающих самого взыскательного 5,8 ГГц с отличной чувствительностью. Эта модель принимает на себя любые расширительные платы (например, RFEMWSUB3G или RFE24G) для дополнительной частоты покрытия.
• РЧ-путешественница» 6G Комбо: это один и тот же как РЧ проводник 6G + RFEMWSUB3G, будучи два порта RF Explorer with15-2700MHz + 4850-6100MHzcoverage. Это самый продвинутый RF Explorer до сих пор.

Обратите вниманиеЭтот блок не включает функциональность радиочастотного генератора, доступна только функциональность спектрного анализатора. Для генератора сигналов и отслеживания, пожалуйста, учтите модель RFE6GEN генератора сигналов RF Explorer.

Частотный диапазон: 15-2700 МГц и 4850-6100 МГц

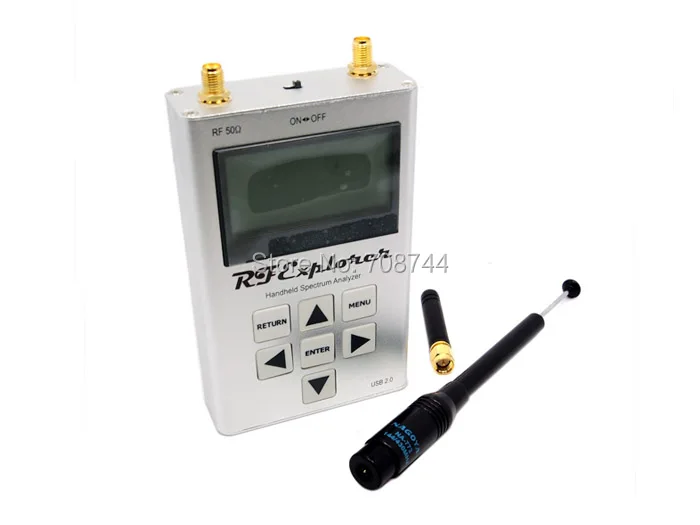

RF Explorer-это портативный цифровой анализатор спектра, очень доступный инструмент для работы во всех популярных диапазонах частот. Он базируется на высокоинтегрированном частотном синтезаторе и двойном сбалансированном миксере, который обеспечивает высокую производительность, компактный размер, низкий расход и низкую стоимость.

Устройство было разработано таким же образом, чтобы использоваться как на улице, так и внутри помещения, и его можно подключать к ПК для дополнительной функциональности, используя стандартный разъем mini-USB 2,0.

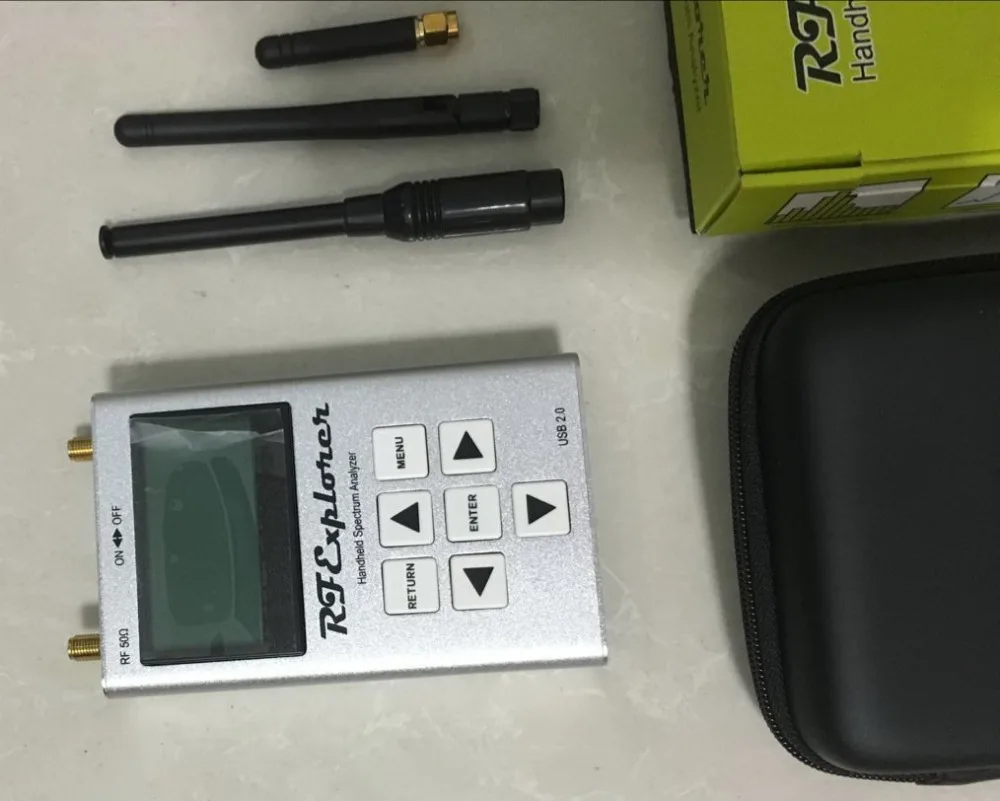

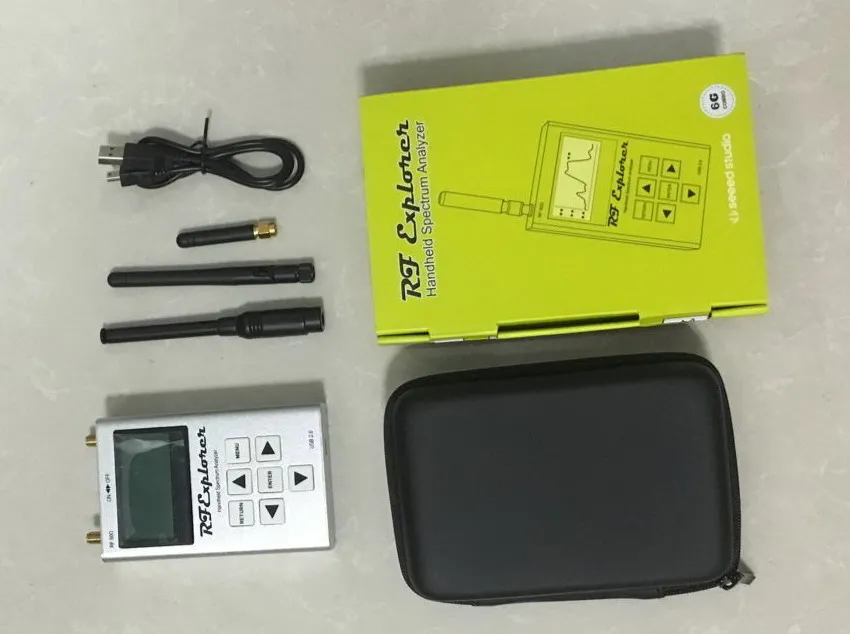

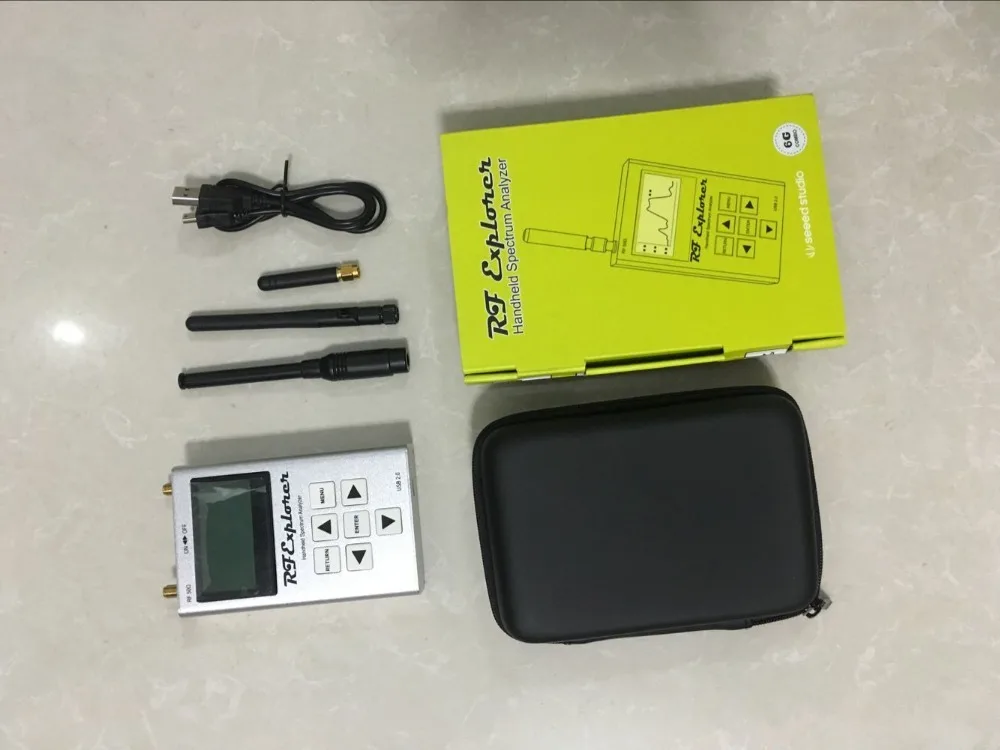

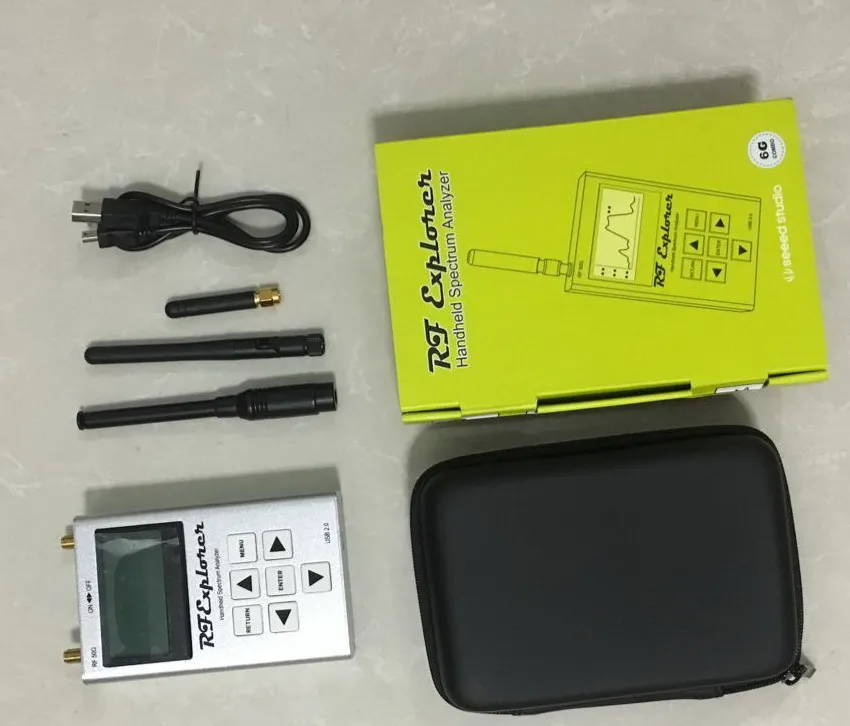

Эта модель включает в себя базовый блок 6G, а также модуль расширения RFEMWSUB3G, удобно собранный и протестированный. Он поставляется с двумя разъемами SMA и тремя антеннами: хороший антенна Nagoya NA773 широкополосная телескопическая антенна для всех суб-ГГц частоты, резиновая утка 5,8 ГГц и кнут, спиральная для 2,4 ГГц. Дополнительные, для эффективного покрытия некоторых поддерживаемых частот, могут потребоваться специальные диапазонные антенны.

Комбинация этих двух моделей обеспечивает охват большинства использованных частот связи, используемых в современных коммуникационных технологиях, включая Wi-Fi, Bluetooth, беспроводное аудио и видео, LTE, GSM, GPRS, Satellite, CATV, DTV и т. Д.

• Карманный размер и светильник вес
• Металлический чехол из цельного алюминия

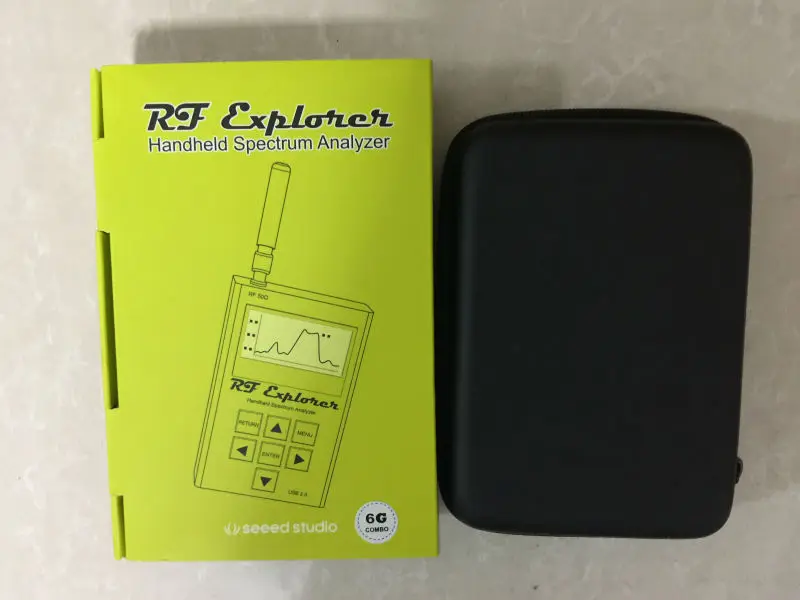

• Включает в себя переносной чехол EVA для RF Explorer
• Режим анализатор спектра с максимальным пиком и удержанием, нормальный, Режим перезаписи и усреднения
• Бесплатное обновление прошивки на весь срок службы, доступны функции, доступные для общения
• Большая емкость Lipo для 16hs + непрерывной работы, перезаряжаемая через USB
• Клиентский ПК с открытым исходным кодом Windows
• Широкая полоса покрытия для того, чтобы все популярные RF частоты, начиная с 15 МГц и идет вверх до 2,7 ГГц, так же, как 4,85-6,1 ГГц. Это включает в себя очень интересные области частот, такие как 2 м HAM радио, все VHF и UHF, FM радио, GPS, Wi-Fi и WiMax, Bluetooth и т. Д.
• Прошивка: RF Explorer 6G Combo поставляется с обновленной прошивкой v1.12. Обратите внимание, что некоторые функции и точность работы будут улучшены в течение грядущего срока службы бесплатных обновлений прошивки.

• Диапазон частот:

• Левый SMA порт (6G): 2-600 МГц
• Правый SMA порт (WSUB3G): 112 кГц-600 МГц

• Графический ЖК-дисплей 128x64 пикселей, отличная видимость на открытом воздухе

• ПК-клиент Windows поддерживает Windows XP/Vista/Win7, 32 и 64 бит

• Подсветка обеспечивает повышенную видимость в помещении

• 2 стандартных разъема для анализатора спектра SMA 50 Ом:

• Левый SMA порт (6G): 4850-6100 МГц
• Правый SMA порт (WSUB3G): 15-2700 МГц

Амплитудное Разрешение: 0,5 дБм

Динамический диапазон:

• Левый SMA порт (6G): -105dBm до-15dBm
• Правый SMA порт (WSUB3G): -110 дБм до-10 дБм

• Максимальная входная мощность:

• Левый SMA порт (6G): + 25 дБм
• Правый SMA порт (WSUB3G): + 30 дБм

• Средний уровень шума (стандартный): -105dBm

• Стабилизация частоты и точность (стандартная):

• Левый SMA порт (6 г): +-0,5 ppm
• Правый SMA порт (WSUB3G): +-10ppm

• Амплитудная устойчивость и точность (стандартная):

• Левый SMA порт (6G): +-3dBm
• Правый SMA порт (WSUB3G): +-6dBm

• Разрешение частоты: 1 кГц

• Полоса пропускания разрешения (RBW):

• Левый SMA порт (6G): автоматический 58 кГц до 812 кГц
• Правый SMA порт (WSUB3G): автоматический 3 кГц до 600 кГц

• Размер: 113x70x25 мм

Поддержка программное обеспечение:

Seeedstudio.com/wiki/RF_Explorer_Software
