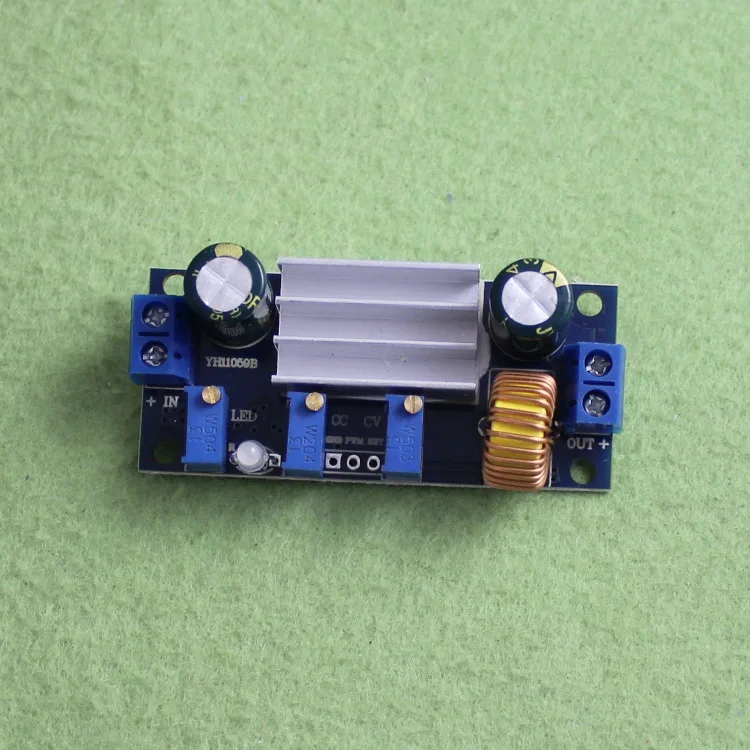

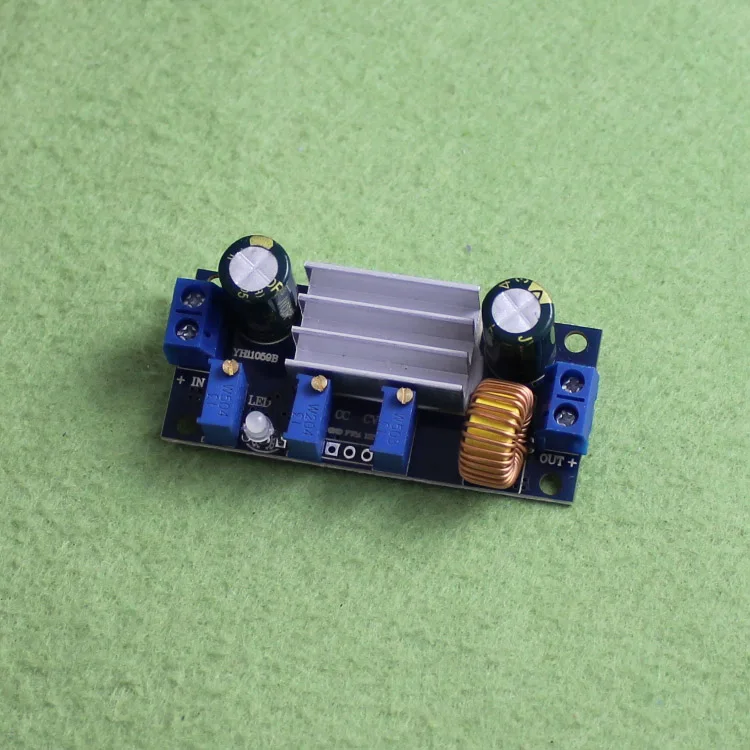

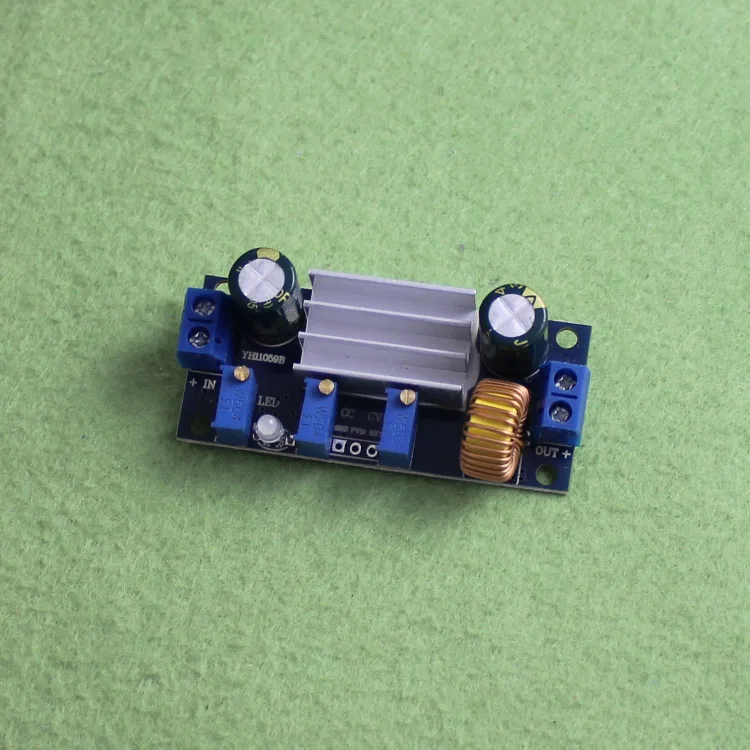

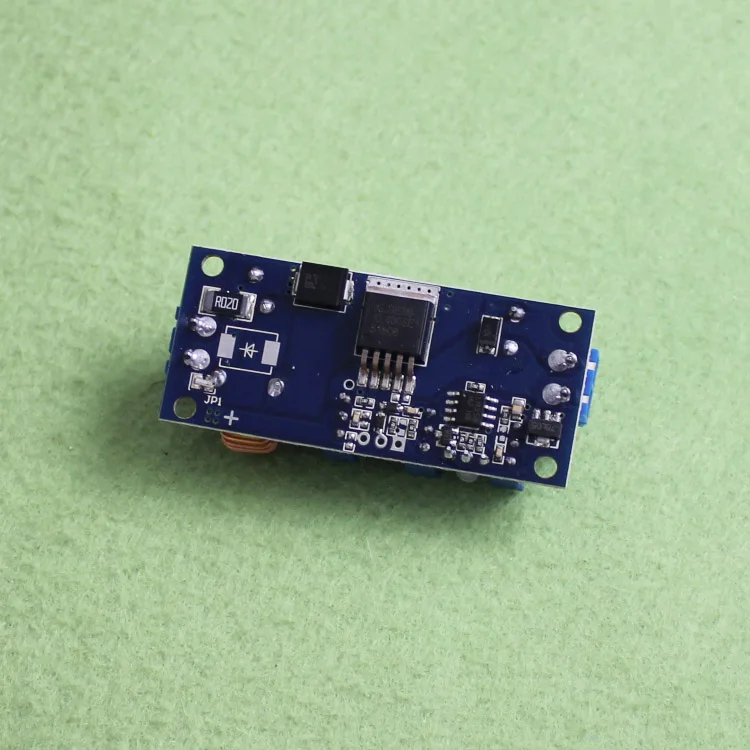

Понижающий понижающий модуль постоянного тока с постоянным напряжением 5А

Понижающий понижающий модуль постоянного тока с постоянным напряжением 5А

Новое обновление, 5А понижающий модуль постоянного напряжения постоянного тока, для батареи, литиевой батареи и другой зарядки, с управлением поворотным светильник, легко наблюдать за состоянием заряда. Может использоваться в качестве мощного светодиодный модуля драйвера, с входным интерфейсом управления PWM и интерфейсом управления переключателем, прост в использовании с одним чипом управляющего тока.

Этот модуль является новым обновлением, текущее регулирование более стабильное, поставляется с теплоотводом!

Параметры модуля:

Название модуля: 5Понижающий постоянное напряжение постоянного тока

Характер модуля:Неизолированный понижающий модуль (бак)

Входное напряжение:4,5-30 в

Выходное напряжение:0,8-30V с плавной регулировкой,(Выход по умолчанию 5 В, для другого напряжения, пожалуйста, обратите внимание на казначея.)

0,8-30V фиксированное выходное напряжение (просьба сообщить необходимый напряжения на казначей)

По умолчанию доставка регулируется на выходе

Выходной диапазон постоянного тока:0,1-5A(По умолчанию выходной постоянный ток 3A)

Диапазон выходного турникета:0,1-5A(По умолчанию ток лампы поворота составляет 0,3a)

Текущий диапазон из-за различий параметров части будет немного ошибкой

Рабочая температура:-40 ~ + 85 градусов

Рабочая частота:300 кГц

Частотный диапазон управления ШИМ:100-300 Гц

Эффективность преобразования:До 95% (эффективность и вход, выходное напряжение, ток, давление)

Защита от короткого замыкания:Да (предельный ток устанавливается значение постоянного тока)

Защита от перегрева:Есть (перегрев автоматически выключает выход)

Входная защита обратного хода:Нет, (при необходимости, пожалуйста, введите нитку в диод)

Ниже указаны такие же, как и вВыходная защита от наводнений:Нет, (есть сдержанное расположение анти-ИК диоды, вам нужно добавить их. Метод см. Ниже)

Ниже указаны такие же, как и вИндикация заряда:При зарядке красный светильник, полный зеленый светильник. Поверните лампу для обнаружения тока.

Установка:Винты 4 3 мм

Проводка:Клеммы (с проводным выходом при закрытии)V-IN вход и V-OUT выход

Размер модуля:Длина 60 мм ширина 26 мм высота 20 мм

Ниже указаны такие же, как и вВес: 25 г

Модуль обнаружения тока для низкого класса обнаружения, пожалуйста, не вводите отрицательный и выход отрицательного непосредственно соединен с коротким проводомВ

Применение:

1. DIY источник питания, с функцией постоянного тока, не боясь использования процесса будет короткого замыкания, вы можете защитить нагрузку.

2. Для вашего электронного оборудования питания.

3. Для различных аккумуляторов, в зависимости от различного напряжения и емкости аккумулятора, установите зарядное напряжение и зарядный ток, с инструкциями по зарядке, легко наблюдать за состоянием заряда.

4, с солнечными панелями для различных зарядных батарей, с функцией постоянного тока, для предотвращения перезаряда батареи, эффективной защиты аккумулятора.

5. Светодиодный привод высокой мощности, Бесплатная серийная и параллельная комбинация, с входом управления ШИМ, доступен светодиодный однокристальный Контроль яркости (PWM контроль частотного диапазона 100-300 Гц).

6. В качестве автомобильного источника питания на ваш мобильный телефон или различные цифровые продукты.

Установите напряжение, ток и поверните метод лампы: (см. Выше)

1. Установите Выходное напряжение:В соответствии с аккумулятором, который вы хотите зарядить поплавковое напряжение, или шнуром, параллельно напряжению светодиодный, регулируйте потенциометр постоянного напряжения (CV), выходное напряжение устанавливается на требуемое напряжение. (Без нагрузки)

2. Установите светильник поворота инструкции по току:Установите выходное напряжение, потенциометр CC против часовой стрелки 20 кругов или около того, с мультиметром 20A ток файла короткого замыкания, Отрегулируйте потенциометр CC до необходимости вы включите ток лампы, А затем Отрегулируйте потенциометр мощности поворота (светодиодный), настройте светильник на зеленый светильник.

3. Установите значение постоянного тока:После регулировки тока лампы,Текущий файл мультиметра 20A по-прежнему короткое замыкание для вывода потенциометра CC к текущему значению, которое вам нужно установить.

Примечание: постоянный ток набора в тех случаях, когда напряжение если сумма вашего заказа превышает 0,8 V, в противном случае, постоянный ток функция будет недействителен.
