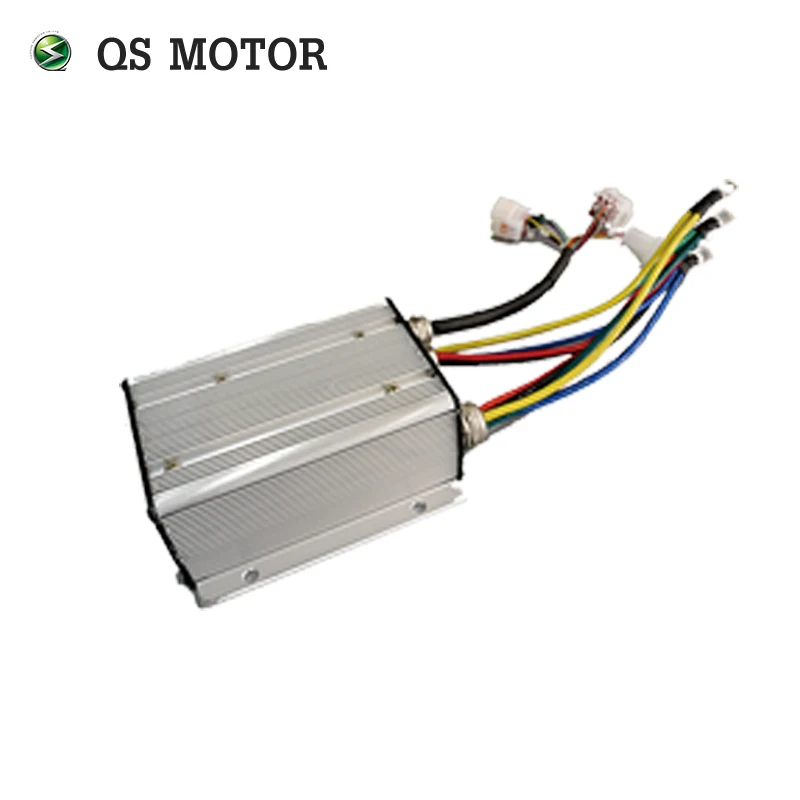

Контроллер мотоцикла Kelly KLS 7230S бесщеточный синусоидальный сигнал BLDC|controller

Келли QSKLS7230S,24V-72V,300A, 60V бесщеточный Электрический велосипедный мотор bldc контроллер двигателя

Для распродажи русского склада QKLS7230S, вы можете выбрать другой стиль, который также отправляется с русского склада. ↓

Ру KLS7218S,24V-72V,200A, синусоидальный бесщеточный контроллер двигателя для мотор для центрального движения Бесплатная доставка для русских покупателей:

Ру, Петти-юбка с бесщеточным двигателем контроллера, KLS7230H,24V-72V,300A, регулятор бесщеточного двигателя Бесплатная доставка из России

RU Sabvoton SVMC72150 контроллер для электродвигателя велосипеда, Bruless DC контроллер с bluetooth адаптером

Если вы обнаружите, что стоимость доставки по вашей стране дорогая (например, $100), пожалуйста, нажмите на эту ссылку, чтобы купить контроллер

Ключ Особенности

1). Очень легко подключить

2). Может сочетаться с почти бесщеточным двигателем постоянного тока

3). Мягкий старт можно регулировать

4). Программируемая с помощью bluetooth

5). Гарантия на массовый заказ: если какая-либо проблема качества контроллера не может управлять двигателем при получении, мы отправим новый с вашим следующим заказом для замены.

1. Как правило, спец

1. Контроллер синусоидальной волны, программируемый, с функцией regen

2. Ограничение тока двигателя, 20 секунд: 300A

3. Предел тока двигателя, непрерывный: 120A

4. Термический зонд: KTY83-122

5. Включая один контроллер + usb-кабель конвертера + подходящую вилку

6. Размер контроллера: 140 мм * 123 мм * 58,5 мм

7. Вес нетто: 1,2 кг

8. Защита от воды IP54

9. По умолчанию не включает bluetooth, водонепроницаемый (эти функции являются необязательными); CAN BUS не поддерживает

2. QS Келли контроллерПриложение Интерфейс

Вот четкий и простой интерфейс приложения регулировки.

3.QSKLS7230S контроллер для рисования

Вот чертеж нашего обычного контроллера QSKLS7230S,140 мм * 123 мм * 58,5 мм

Определение типа

DJ7091Y-2.3-11 определение типа

(14) REV_SW: вход обратного переключателя. Оранжевый

(6) RTN: возврат сигнала или возврат источника питания. Черный

(12) FWD: белый переключатель

(11) 12V:12 В источник красного цвета

(9) реле: Драйвер главного контактора. Синий

(7) ШИМ: блок питания контроллера (вход). Розовый

(25) 12V размыкающий переключатель. Желтоватый

DJ7091Y-2.3-21 определение типа

(15) Micro_SW: вход переключателя дроссельной заслонки. Серый

(3) дроссельная заслонка: аналоговый вход дроссельной заслонки, 0-5 В. Зеленый

(1) Температура: датчик температуры двигателя. Raddle.

(20) RTN: возврат сигнала. Черный

(8) счетчик: копия сигнала датчиков Холла. Темно-серый

(4) 5 В: 5 В выходная мощность, <40 мА. Фиолетовый

(2) Brake_AN: тормозная переменная regen или функция Boost. Коричневый

DJ7061Y-2.3-21 определение типа

(21) RTN: возврат сигнала. Черный

(5) 5 В: 5 В выходная мощность,<40 мА. Фиолетовый

(18) зал А: фаза зала А. Цвет: желтый

(17) зал B: фаза зала B. Темно-зеленый

(16) зал C: фаза зала C. Темно-синий

Пожалуйста, сначала свяжитесь с продавцом, если вы не знаете, как подключить контроллер к двигателю и другим частям.

5. Вопросы перед заказом

1). Если вы хотите купить контроллер отдельно, пожалуйста, сообщите нам параметры вашего подходящий двигатель?

Например, напряжение двигателя, мощность, скорость...

2). Если вам нужны какие-либо другие специальные функции для этого контроллера, пожалуйста, свяжитесь с нами. Спасибо!

6. Другие Наборы моторов

Например, вы можете выбрать QS e-scooter motor или спицевый мотор, чтобы соответствовать этому контроллеру, пожалуйста, обратитесь к этой ссылке для комплектов моторов:
