KLS7250DC 72 В до 96 в BLDC Синусоидальная волна контроллер двигателя для 6000 Вт колеса

KLS7250DC, 24в-72в, 400А, синусоидальный бесщеточный контроллер двигателя для втулки колеса с CAN-шиной

Это специальный дизайн для бесщеточного контроллера двигателя QS для конверсионных комплектов, который может сочетаться с QS мотор с номинальной мощностью 6000 Вт.

Ключевые особенности

1). Очень легко подключить

2). Может сочетаться с почти бесщеточным двигателем постоянного тока

3). Мягкий старт можно регулировать

4). Программируемый по bluetooth

Уведомление перед заказом(Время производства/Гарантия/упаковка/Сертификация и т. д.)

Пожалуйста, нажмите на гиперссылку на картинку ниже.

1. Общие характеристики

1. Контроллер синусоидальной волны, программируемый, с функцией regen

2. Ограничение тока двигателя, 20 секунд: 400A,Предел тока двигателя, непрерывный: 160A

3. Напряжение батареи: 24-72 В номинальное, Макс. 90 в

4. Термический зонд: KTY83-122

5. Включая один контроллер + usb-кабель конвертера + подходящую вилку

6. Размер контроллера:194 мм * 148 мм * 89,5 мм

7. Вес нетто: 2,5 кг

8. Водонепроницаемый IP54

9. По умолчанию не включает bluetooth, водонепроницаемый (эти функции являются необязательными);

2. Келли контроллерИнтерфейс программного обеспечения

Вот четкий и простой интерфейс программного обеспечения регулировки.

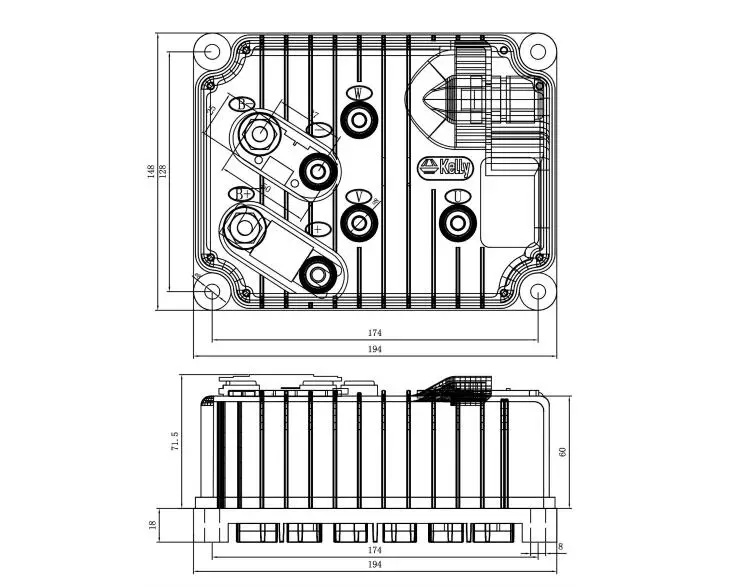

3.QSKLS-D чертеж контроллера

Вот чертеж нашего обычного контроллера QSKLS-D,194 мм * 148 мм * 89,5 мм

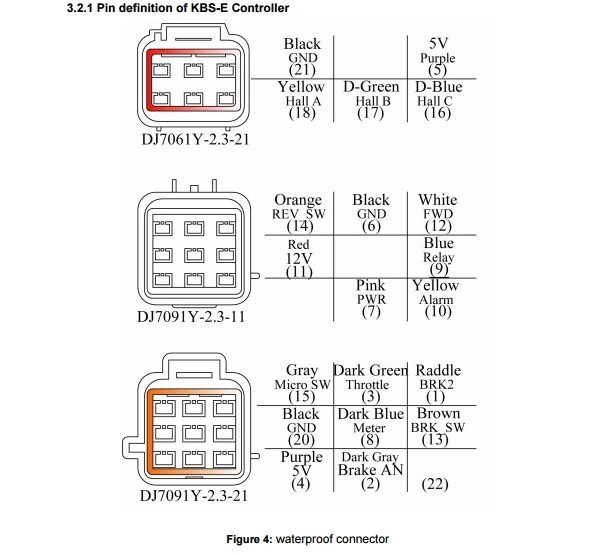

4. Определение штифта (TBD)

DJ7091Y-2.3-11 определение штифта

(14) REV_SW: вход обратного переключателя. Оранжевый
(6) RTN: возврат сигнала или возврат источника питания. Черный
(12) FWD: белый переключатель
(11) 12В: 12в источник красного цвета
(25) 12В тормозной переключатель. Желтовато-желтоватый
(9) реле: Драйвер главного контактора. Синий
(33) CAN-H: зеленый (опционально)
(7) ШИМ: блок питания контроллера (вход). Розовый
(34) CAN-L: темно-серый (опционально)

DJ7091Y-2.3-21 определение штифта

(15) Micro_SW: вход переключателя дроссельной заслонки. Серый

(3) дроссельная заслонка: аналоговый вход дроссельной заслонки, 0-5 В. Темно-зеленый

(1) Температура: датчик температуры двигателя. Раддл.

(20) RTN: возврат сигнала. Черный

(8) счетчик: копия сигнала датчиков Холла. Темно-синий

(4) 5 В: 5 В выходная мощность,

(2) Brake_AN: тормозная переменная regen или функция Boost. Коричневый

DJ7061Y-2.3-21 определение штифта

(21) RTN: возврат сигнала. Черный

(5) 5 В: 5 В выходная мощность,

(18) зал А: фаза зала А. Желтый
(17) зал B: фаза зала B. Темно-зеленый
(16) зал C: фаза зала C. Темно-синий

Примечания:
1. Все контакты RTN соединены внутри.
2. Функция счетчика заключается в копировании любого из датчиков Холла.
3. Переключатель на 12 В активен. Открытый переключатель неактивен.

Пожалуйста, сначала свяжитесь с продавцом, если вы не знаете, как подключить контроллер к двигателю и другим частям.

5. Вопросы перед заказом

1). Если вы хотите купить контроллер отдельно, пожалуйста, сообщите нам параметры вашего подходящий двигатель?

Например, напряжение двигателя, мощность, скорость...

2). Если вам нужны какие-либо другие специальные функции для этого контроллера, пожалуйста, свяжитесь с нами. Спасибо!
