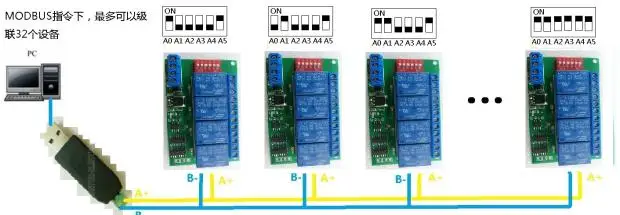

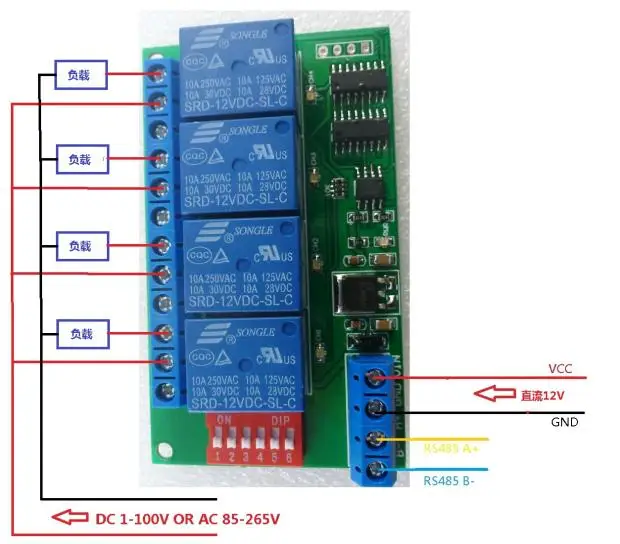

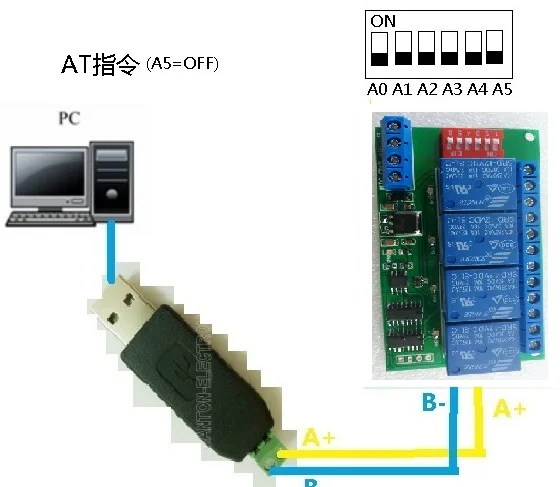

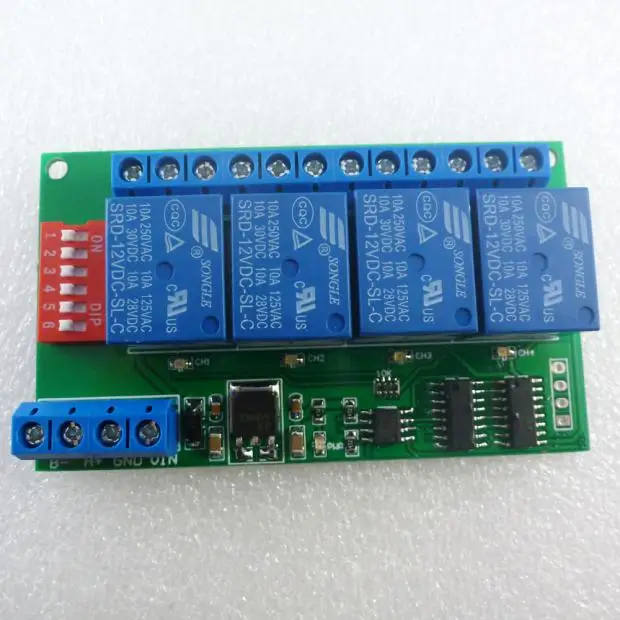

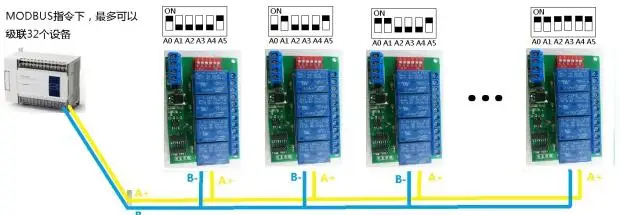

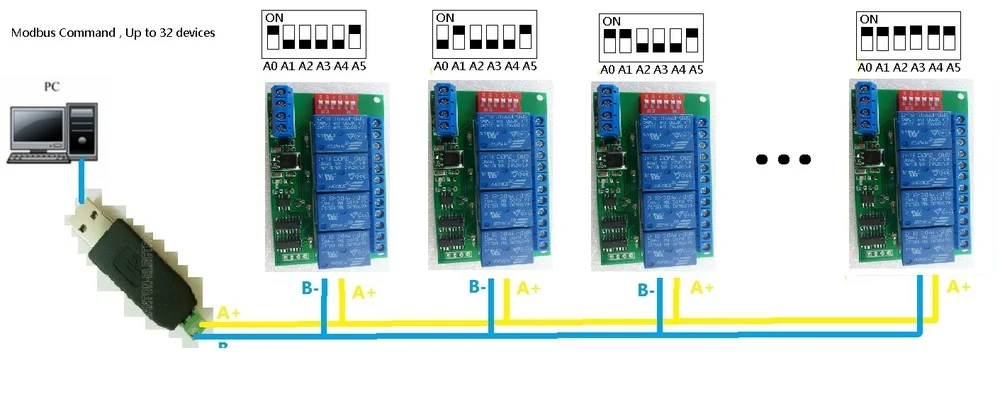

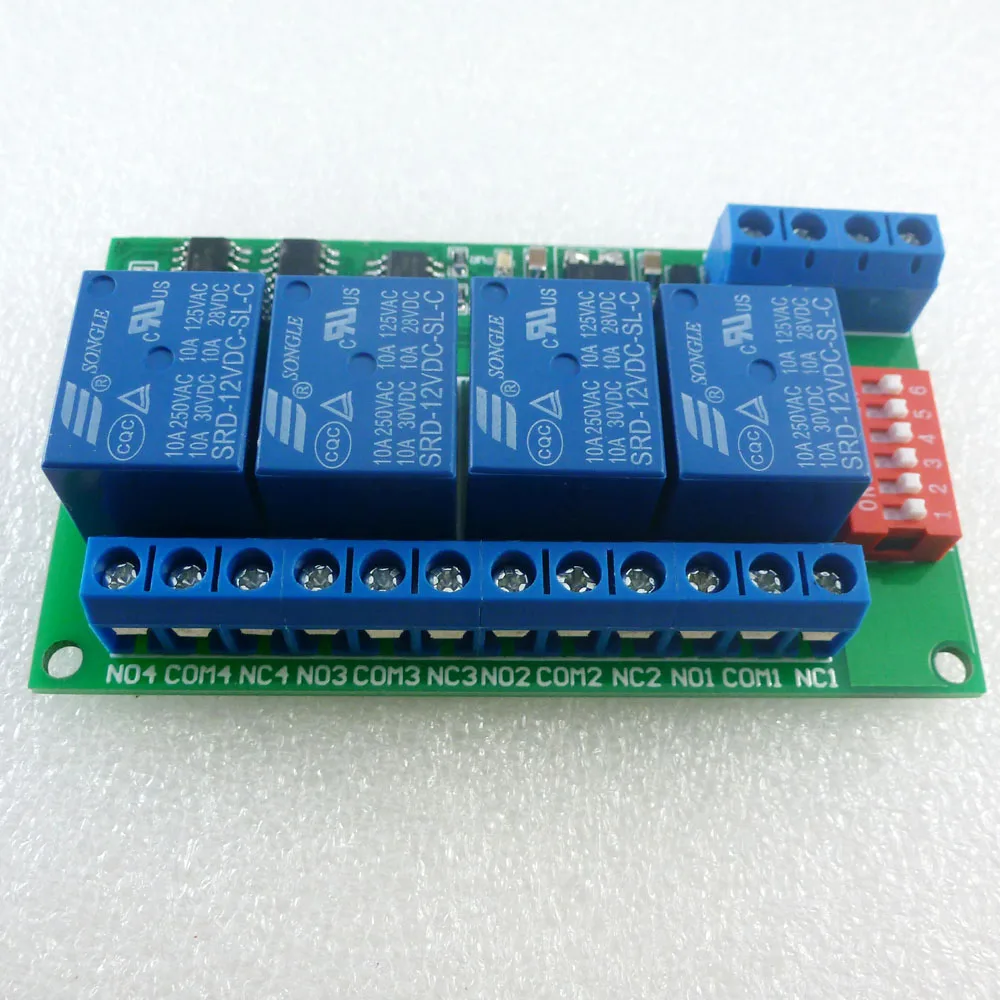

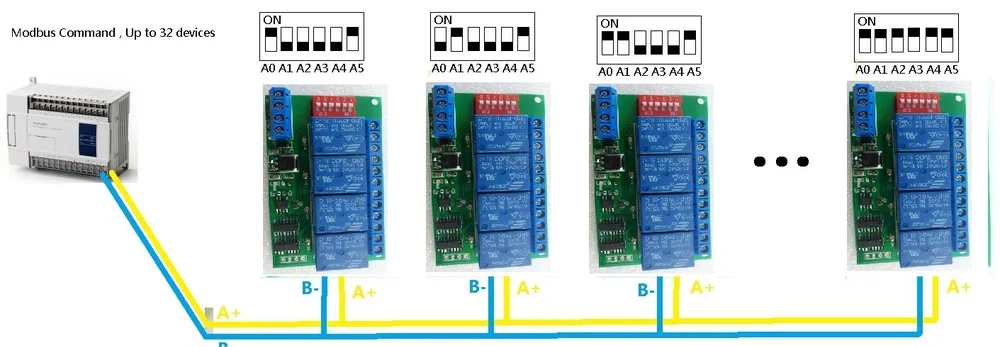

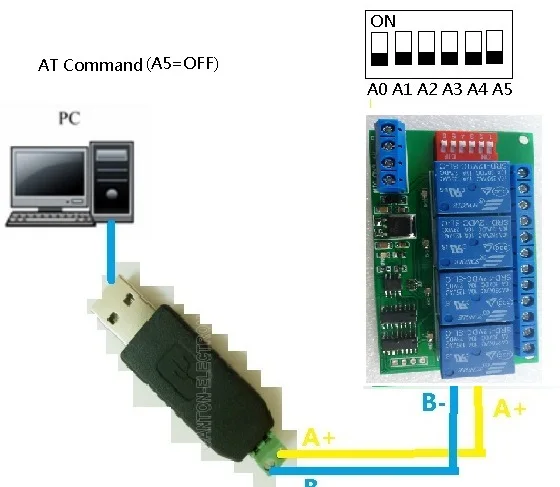

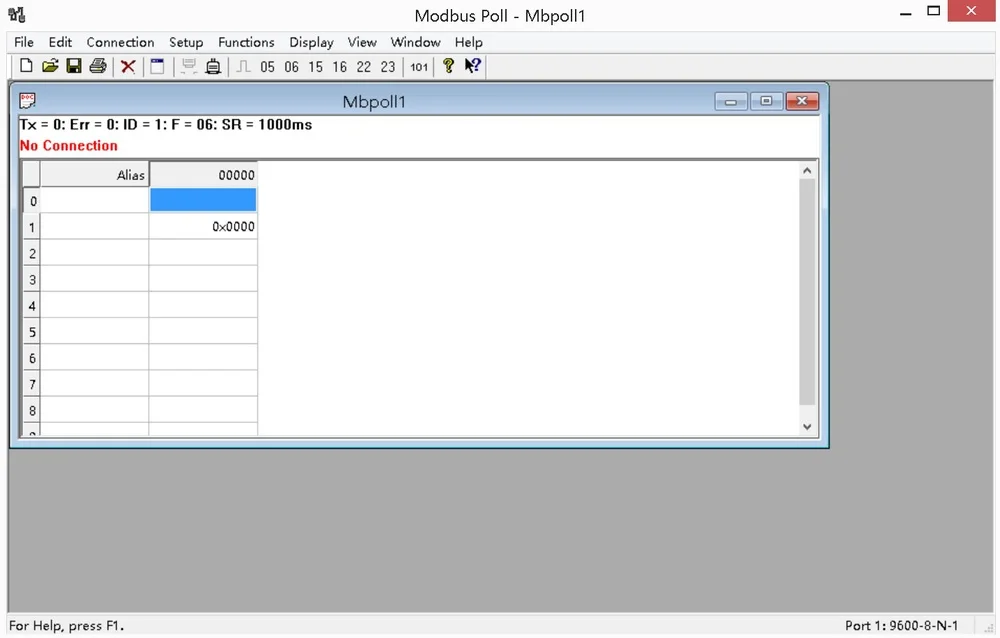

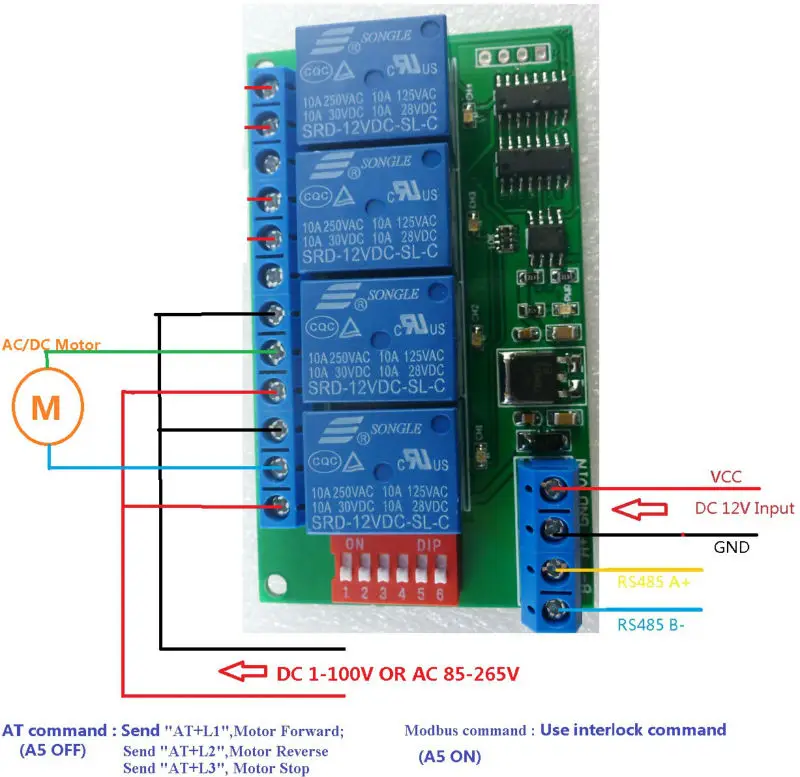

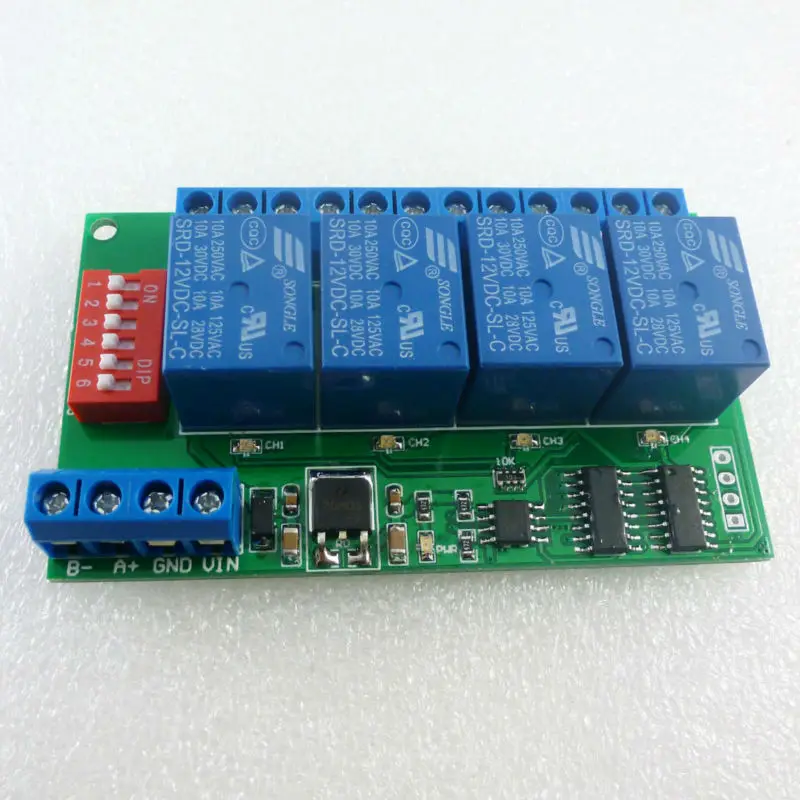

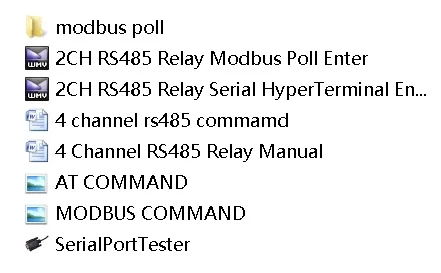

Описание продукта:Типичные области применения:Автоматизированная промышленности ПЛКУмный дом, автоматизация дома, мытье дома;Система идентификации;PTZ КамераУправлениеМотор FW & BW 1 в режиме command mode (A5 = OFF), в этом режиме может быть через последовательный HyperTerminal (последовательный помощник), вход в простое реле управления командой. Время работы в режиме ожидания до 9999 секунд![aeProduct.getSubject()]() 2 режима команды MODBUS (A5 = ON), вы можете управлять различными способами: последовательное управление Hyper Terminal (необходимо вручную добавить CRC), программный контроль Modbus Poll (программное обеспечение автоматически добавит CRC), управление процессом PLC или MCU![aeProduct.getSubject()]() ![aeProduct.getSubject()]() Тестовое ПО (мы предлагаем демонстрационное видео):Последовательный гипертерминал: Modbus опрос Название продукта:Релейная плата 4 канала 12 В Modbus RTU PC UART RS485 для ПЛК-лампы, светодиодный PTZ контроль камеры Модуль №: CE035 Посылка включен:(1 шт.);Плата реле Modbus на 12 в пост. Тока, 4 канала, RS485![aeProduct.getSubject()]() Описание: 1: блок питания 12 В постоянного тока (диапазон напряжения 9-13 в)2: ток в режиме ожидания (все реле закрыты) 11-13 мА, 1 реле, 44 мА, 2 реле открываются 77 мА, 3 реле открываются 110 мА, 4 реле открываются 140 мА3: «открыть», «закрыть», «мгновенный», «самоблокирующийся», «Блокировка», «задержка», 6 команд4: два режима управления инструкциями: по команды AT и MODBUS5: при команды AT максимальная задержка составляет 9999 секундПод командой MODBUS максимальная задержка составляет 255 секунд6 AT команды могут быть сделаны последовательным HyperTerminal (последовательный помощник) вход;Команды MODBUS могут быть сделаны последовательным HyperTerminal (последовательный помощник) или входом «Modbus Poll»;7 в режиме команды MODBUS, он может поддерживать до 32 устройств одновременно8 Размеры: 80*47*19,5 мм9 Вес: 57 г10 Максимальная нагрузка: 10A / 250VAC, 10A / 125vac, 10A / 30VDC, 10A / 28VDC, 10A / 12VDC Предоставьте следующую информацию: Нажмите здесь для получения дополнительной Подробной инструкцииСхема подключения: Схема управления 1 DC 12V, схема проводки ниже. "Нагрузка" может быть камерой, светодиодный светильник, вентиляторы, двигатели и другое оборудование 12 В постоянного тока Схема управления 2 DC 1-100 в или AC 85-265 в, схема проводки ниже (Примечание: Если не нагрузка 12 В постоянного тока, нужен еще один блок питания 12 В постоянного тока). "Нагрузка" может быть светодиодный свет, вентиляторы, лампы, светодиодные лампы дневного света, солнечные водонагреватели и другие приборы постоянного тока AC оборудование![aeProduct.getSubject()]() Схема управления 3 DC 1-100 в или AC 85-265 в, схема проводки ниже (Примечание: Если не нагрузка 12 В постоянного тока, нужен еще один блок питания 12 В постоянного тока). "Нагрузка" может быть машинным инструментом, ЧПУ, 3D принтер, светодиодный светильник, вентиляторы, двигатели и другое AC DC оборудование![aeProduct.getSubject()]() ![aeProduct.getSubject()]() |
