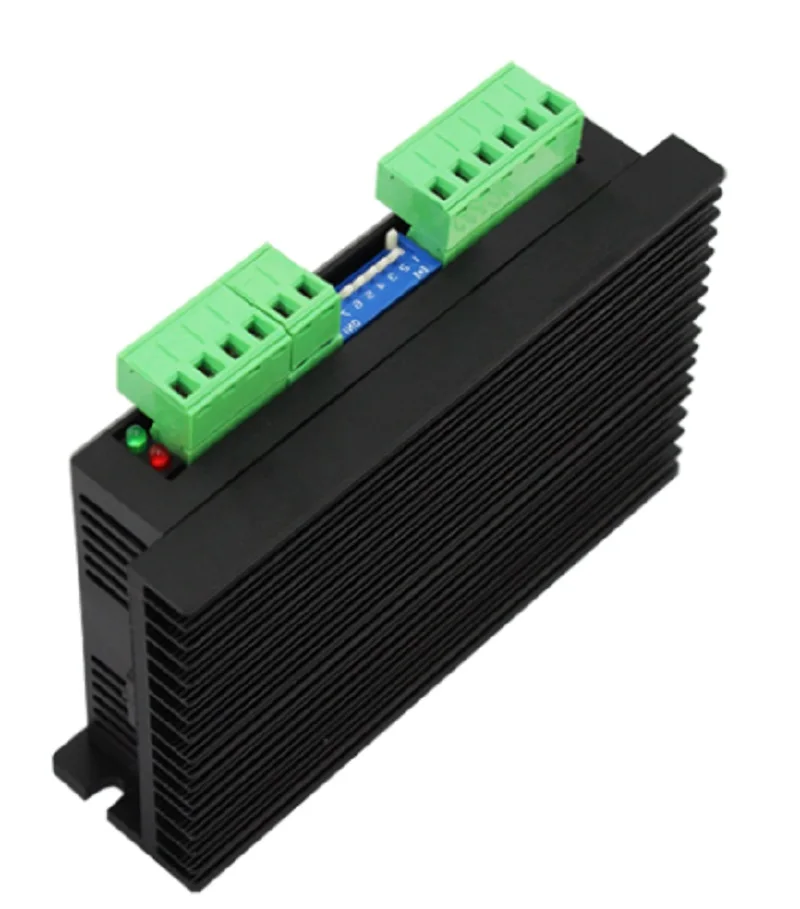

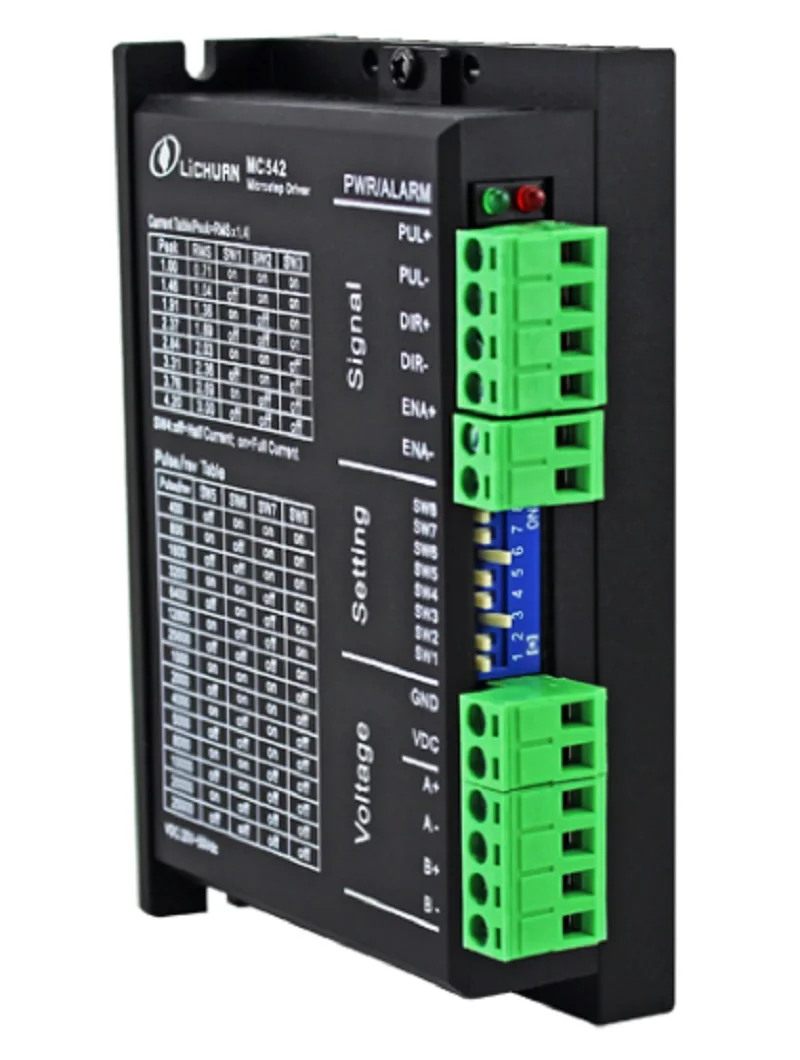

Гибридный Драйвер шагового двигателя NEMA17 NEMA23 2 фазный драйвер для замены DM542

Функция

Управление инструкции

Рабочая сила тока установка

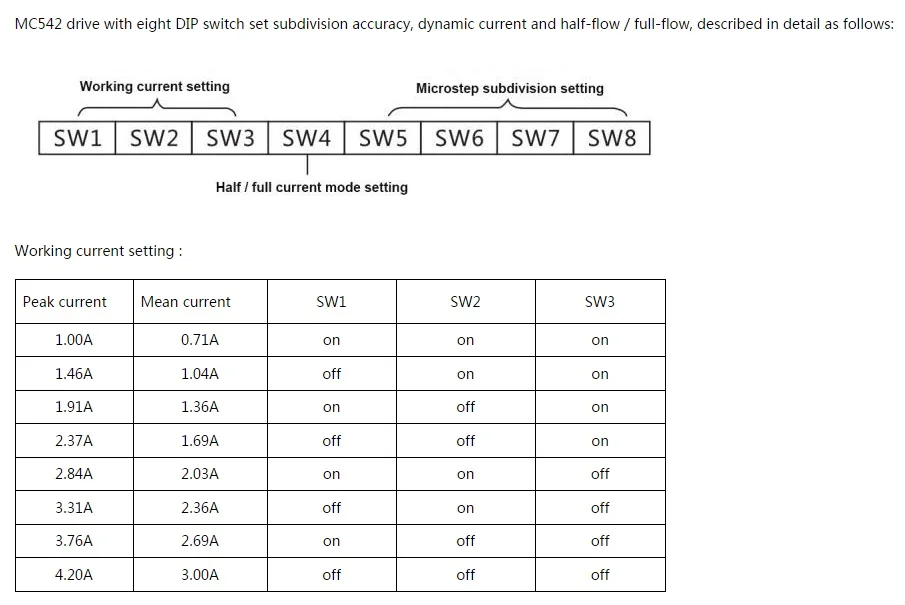

Выходной ток драйвера устанавливается тремя переключателями циферблата SW1-SW3, а выходной ток имеет 8 уровней. Для конкретных параметров выходного тока см. Инструкции панели привода.

Автоматическая половина текущей функции

Установите функцию автоматического полутока привода через SW4. Выключение указывает на то, что ток покоя устанавливается на половину динамического тока, а вкл представляет такой же статический ток, как и динамический ток. Для общего использования SW4 должен быть настроен на выключение для уменьшения нагрева и повышения надежности двигателя и привода. После того, как импульсный строка останавливается, около 0,3 секунд или около того, в настоящее время автоматически снижает 50% (реальную стоимость 55%), теплотворная способность, функционально используемый уменьшает 65%.

Microstep подразделен установка

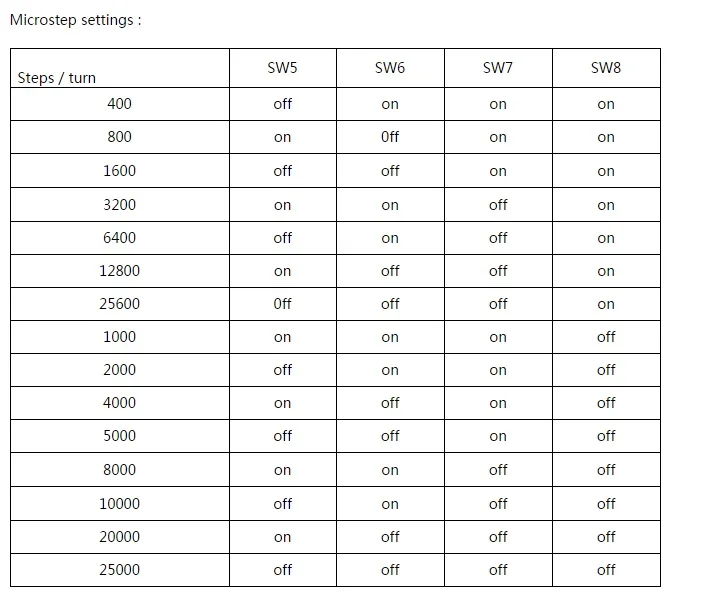

SW5-SW8 набор микроступенчатых переключателей с четырьмя циферблатами, в общей сложности 15 киосков. Когда пользователь устанавливает разделение, диск должен быть остановлен. Набор мелкой фракции, пожалуйста, нажмите на панель привода.

Индикатор светильник

Привод имеет красный и зеленый свет. Зеленый светильник-это индикатор питания. Когда привод включен, зеленый светильник всегда горит; Красный светильник-это лампа, указывающая неисправность, и когда происходит перенапряжение и перегрузки по току, лампа всегда горит. После того, как ошибка чистая, красный светильник выходит из строя. Когда диск выходит из строя, только включение и повторное включение, чтобы очистить неисправность.

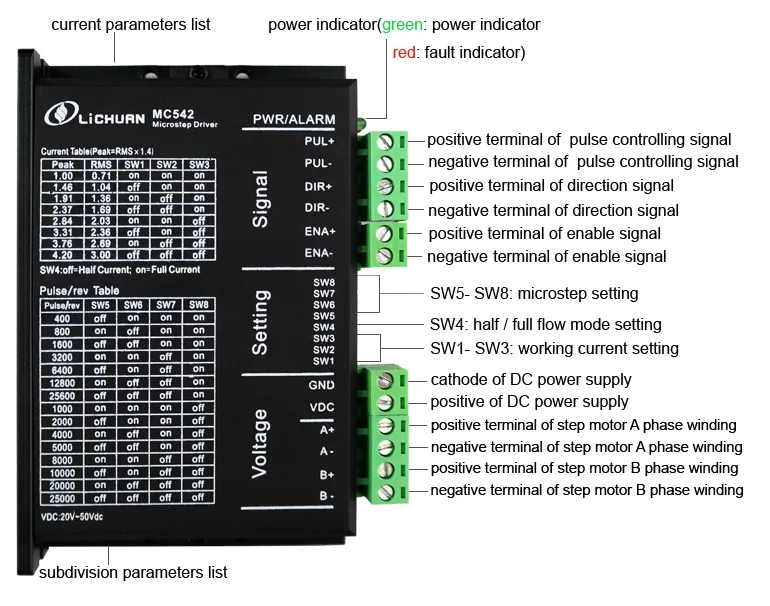

Интерфейс сигнала

PUL + и PUL-являются положительными и отрицательными концами импульсных сигналов управления; DIR + и DIR-являются положительными и отрицательными концами направленного сигнала; ENA + и ENA-являются положительными и отрицательными концами входящих сигналов.

Двигатель Интерфейс

A + и A-соединены с положительными и отрицательными концами фазовой обмотки шагового двигателя; B + и B-соединены с положительными и отрицательными концами фазовой обмотки шагового двигателя. Когда двухфазные обмотки A и B переключаются, направление двигателя изменяется.

Мощность интерфейс

Источник питания постоянного тока, диапазон входного напряжения: 24 ~ 50 В постоянного тока, источник питания более 100 Вт

Установка инструкции

Размеры привода: 117*78*34 мм, Расстояние Монтажного отверстия составляет 111 мм. Может устанавливаться горизонтально или вертикально (рекомендуется вертикальная установка). При установке он должен быть прикреплен к металлическому корпусу для облегчения отвода тепла.
