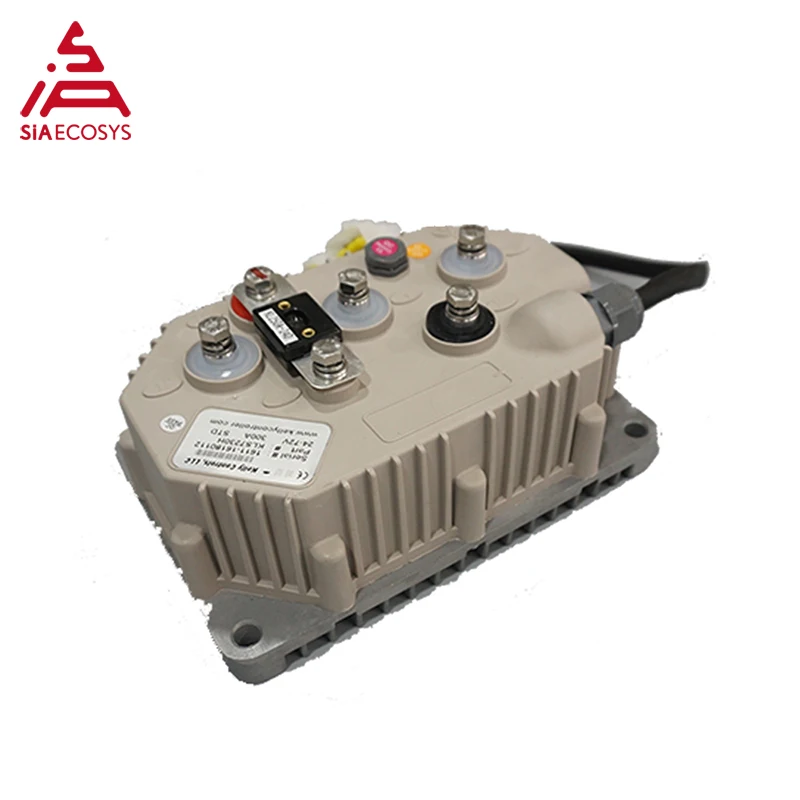

Бесщеточный контроллер серии Kelly KLS H KLS8415H 24 В 84 в 150 А синусоидальный бесщеточный

Бесщеточный контроллер серии Kelly KLS H KLS8415H 24 В 84 в 150 А синусоидальный бесщеточный

KLS8415H,24V-84V,150A, синусоидальный бесщеточный контроллер двигателя для центрального движения колеса по супер скидке

Это специальная конструкция для QS регулятор бесщеточного двигателя для последующего внедрения СПГ, который не может сравниться с QS мотор для центрального движения Номинальная мощность 1500 Вт-2000 Вт.

Основные характеристики

1). Очень легко подключить

2). Комплекта прекрасно сочетаются с почти с бесщеточным двигателем постоянного тока

3). Гарантия качества (как правило, не пост-продажное выпуска)

4). Программируемый

5). Для KLS-H модели в случае возникновения проблем, включая предохранитель, IP67 водонепроницаемый класс, хорошее рассеивание тепла

1. Как правило, спец

1. Синусоидным регулятором, программируемый, с реген функция

2. Двигатель ограничение тока, 20 секунд: 150A

3. Двигатель тока Концевой, непрерывная: 60A

4. Напряжение батареи: 24V-84V Номинальная, Макс. 105V

5. Термический зонд: KTY83-122

6. В том числе один контроллер + USB кабель-переходник + совместимый разъем

7. Размер контроллера: 194 мм * 126 мм * 86,8 мм

8. Вес нетто: 1,82 кг

9. Защита от воды IP67

10. По умолчанию не включает в себя bluetooth; Подключению CAN-шины не являются обязательными.

2. Келли контроллер интерфейс программного обеспечения

Здесь представлены четкие и легкой регулировки интерфейс программного обеспечения.

3. QSKLS8415H контроллер для рисования

Вот чертеж нашего обычного QSKLS8415H контроллер, 194 мм * 126 мм * 86,8 мм

4. Определение типа

DJ7091Y-2.3-11 определение типа

(14) REV_SW: защита от обратного переключения входного сигнала. Оранжевый

(6) Оповещатель: звуковой сигнал при возврате или блок питания возврата. Черный

(12) Модель: передний переключатель белый

(11) 12V:12 В источник красного цвета

(25) 12V размыкающий переключатель. Желтоватый

(9) реле: главный контактор драйвер. Синий

(33)CAN-H: зеленый (дополнительная функция)

(7) кнопка включения: контроллер питания (вход). Розовый

(34)CAN-L: темно-серый (дополнительная функция)

DJ7091Y-2.3-21 определение типа

(15) Micro_SW: дроссельной заслонки Переключайте входные. Серый

(3) дроссельной заслонки: дроссельной заслонки аналоговый вход переменного тока, 0-5V. Темно-зеленый

(1) Температура: двигатель Датчик температуры. Raddle.

(20) Оповещатель: возврата сигнала. Черный

(8): копия сигнала Холла сенсоры. Темно-синий

(4) 5V: источник питания 5В выход, <40mA. Фиолетовый

(2) Brake_AN: тормоз переменная реген или с функцией НАДУВА. Коричневый

DJ7061Y-2.3-21 определение типа

(21) Оповещатель: возврата сигнала. Черный

(5) 5V: источник питания 5В выход,<40mA. Фиолетового цвета

(18) зал: Hall фазы. Цвет: желтый

(17) зал B: зал фазы B. Темно-зеленый

(16) зал C: зал, фаза C. Темно-синий

Примечания:

1. Все Оповещатель шпильки внутренне подключено.

2. Метр функция заключается в том, чтобы копировать либо Холла сенсоры.

3. Переключитесь в 12V принимает активное участие. Откройте переключатель не работает.

Пожалуйста. Свяжитесь с отделом продаж, и выберите правильный размер обуви! Если вы не знаете, как подключить контроллер с мотором и другие детали.

5. Вопросы перед заказом

1). Если вы хотите приобрести товар с контроллером отдельно, пожалуйста, сообщите нам по параметрам из вашего соответствующий мотор?

Таких как Мотор напряжение, мощность частоты вращения коленчатого вала

2). Если вам нужны какие-либо другие специальные функции для этот контроллер, то, пожалуйста, не стесняйтесь обращаться к нам. Спасибо!

6. Другие комплекты двигателей и многое другое модели контроллера

Если вам необходима дополнительная информация о получения информации о других моделях контроллера. Пожалуйста, обратитесь к нижеописанным технические данные, и нажмите на ссылку на изображении.
