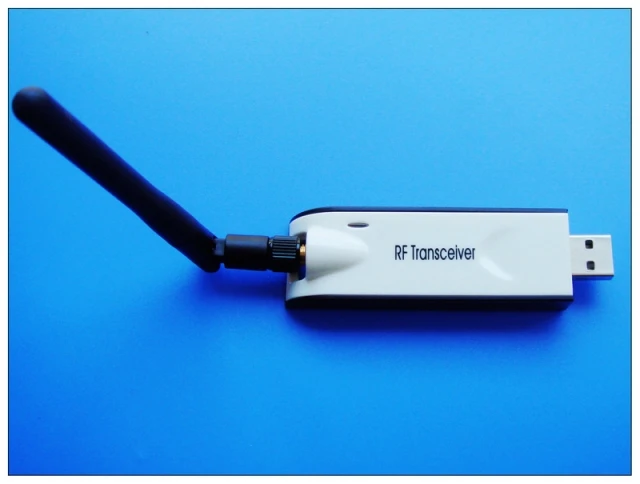

Для беспроводного радиочастотного приемопередатчика NRF24L01 2 4 ГГц модуль

Характеристики rfid-обзора

Радиочастотная Идентификация (RFID) электронный ярлык да популярный термин, он состоит из ярлыка и читателя.

Этикетки должны идентифицировать целевую информацию, которая хранится с антенной rf chip circuit board.Rfid-метки являются стойкими, широко используются для распространения информации, хранения большой емкости информации и многих видов характеристик.Некоторые rfid-метки поддерживают функции чтения и записи, объекты могут быть изменены или обновлены в соответствии с требованиями информации.

Чтение обычно делится на ручное и фиксированное два, читатель обычно имеет антенну приема и передачи информации, и с возможностями передачи данных и обработки данных, читатель может получить этикетку беспроводные микроволновые сигналы, И полученные данные хранятся и идентифицируют его информацию, и согласно другой информации по-разному.

Наиболее распространенной является пассивная радиочастотная система (i. Е., пассивная RFID система), когда вы встречаете пассивный RFID считыватель, излучает электромагнитную волну, электромагнитное поле вокруг бирки энергии от электромагнитного поля при активации микрочипа цепи, чип преобразует электромагнитные волны, И затем отправляется читателю, читатель преобразует его в данные.Калькулятор управления может работать с этими данными для управления.Такие как стандартная Входная защита, Электронная билетная система, отслеживание документов/Управление библиотекой, дорожная автоматическая зарядка, пассивные бирки, самое большое преимущество-это дешево и не нужно электропитание.Но самым большим недостатком является индукционный диапазон очень близкий, как правило, необходимо связаться с индукцией.

Активная радиочастотная RFID система активно, этикетки энергии должны быть предоставлены батареей, батареей, памятью и антенной вместе формируют активные электронные метки, отличается от пассивного радиочастотного способа активации, исходящий перед переключением был через частоту информации.Преимущества активных тегов могут содержать больше информации.Трудно Копировать (безопаснее).Обладает высокой устойчивостью к изменениям окружающей среды.Отдельные метки могут считываться одновременно с большим диапазоном индукции, а индукционный диапазон, как правило, может достигать от нескольких метров до сотни метров, дистанционное зондирование, дистанционное управление.Но нужны батареи, и энергия батареи ограничена, поэтому вам нужно заменить батарею, а также единственные неудобства.Обычные активные электронные бирки работают в 433 mhzband or2.4 GHZWorking band.

RFIDХарактеристики считывателя

Название модуля:RFID-8952-24L01

Размер модуля:55 мм* 16 мм * 2 мм

MCU IC:STC89C52

RF IC:NRF24L01 +

Технология продукта:Он широко используется в разработке гражданского и промышленного продукта

Интерфейс передачи данных:UARTUSBПоследовательный порт, по умолчанию9600Скорость передачи данных)

Программное обеспечение включено,Мы разрабатываем базовый драйвер, пользователь может быть объединен с фактическими потребностями приложения, мы можем изменить процедуры для достижения соответствующих функций. Ниже приводится функциональная демонстрацияRFIDОсновные функции радиочастотной идентификации.

1. RFIDПринцип работы модуля

При включении модуля настроены основные параметры (частота, мощность, скорость и т. д.) радиочастотного чипа1Может тогда. Модуль отправляет данные. Пользователь может сделать протокол данных, который удобен для дизайна продукта.NRF24L01 +Радиочастотный чип может быть отправлен до одного32Байтовые данные, поэтому количество информации может быть прикреплено по-прежнему очень богато. Ниже приведен простой пример основного формата данных, только для справки, пользователь может также сочетаться с фактическим применением протокола резки или разделения для удовлетворения всех видов простых или сложных приложений.

Пример анализа байтов

В соответствии с соглашением:Идентификатор запуска1Байт)+Тип данных1Байт+)Номер узла2Байт)+Данные27Раздел)+Идентификатор Конца1Байт);

Идентификатор запуска:

Идентификатор запуска,Может быть определена, напримерTxBuf[0] = 0xBE;

Тип данных:

Например, Определите тип данных согласно спецификации

0x00:Недопустимый

0x01:Загрузка данных на хост-сервер

0x02:Передача данных от машины к машине

0x03:Точка ожидания

Кроме того, пользователи могут увеличить или уменьшить тип данных,1Представление байтов00-FF 256Состояние, так1Количество байтов достаточно для представления различных типов данных.

Номер узла

TxBuf[2] = 0x00;

TxBuf[3] = 0x01;

TxBuf[2] = 0x00; TxBuf[3] = 0x01;Для экспресс-доставки0001Если узел:TxBuf[2] = 0x01; TxBuf[3] = 0x10;Немедленное представление0110Узел,4Байтовая длина адреса может быть удовлетворена216Адрес, достаточно большой.

TxBuf[4]...... TxBuf[30], Пользователь может27Информация о нагрузке в байтах.

Идентификатор Конца

TxBuf[31] = 0xED; /Конец идентификатора пакета,Можно определить по желанию

Если3RFIDКарта, вот что мы с ним сделали32Информация о байтах представлена ниже.

RFID1:

Быть0100011415160000000000 00000000

0000000000000000 00000000000000ED

RFID2:

Быть0100022425260000000000 00000000

0000000000000000 00000000000000ED

RFID3:

Быть0100033435360000000000 00000000

0000000000000000 00000000000000ED

1. RFIDПринцип работы считывателя

При включении модуля настроены основные параметры (частота, мощность, скорость и т. д.) радиочастотного чипа1Может тогда. СчитывательMCUКогда процессор расположен в режиме приема, цикл определяет, есть ли сигнал в воздухе, и когда сигнал получен, полученные данные выводятся на компьютер через последовательный порт. Пользователи могут выполнять отладку с помощью мягкого наблюдения serial assistant.
