Особенности:

 Тесты видео:Http://v.youku.com/v_show/id_XMTY1OTg3Mzc2MA==.html

Устали от шумов, когда делаете HF SSB или CW с вашими домашними или коммерческими QRP бурами? Устали от помех при ответах на вызов в CW конкурс? Получите себе funtronics увлечений-02 внешний аудио модуль фильтра. QSOs получит гораздо более прямой вперед с этим крошечным внешним аудио модулем DSP. В увлечений-02-это аудио цифровой фильтр, которая предназначена для того, чтобы устранить и отфильтровать нежелательные звуки и помех в SSB или CW QSO с помощью программного обеспечения, алгоритмы под названием DSP. В отличие от одного фильтра в аналоговых фильтрах, фильтр DSP работает по-разному чипом DSP, работающим от алгоритмов программного обеспечения, что делает его более гибким, И самое главное, что фильтр DSP интегрирует много фильтрующих блоков, которые имеют различные полосы и различные центральные частоты на основе пробного аудио спектра.

Каждый увлечений-02 добавлен часовой модуль 52 комплекта CW фильтры бортовой с несущая частота В 50 Гц шаг и 1 комплект SSB фильтр с 100 Гц в шаге от 200 Гц до 900 Гц и 200 Гц шаг от 1100 Гц до 2700 Гц. Кроме того, каждый модуль DSP предлагает 8 уровня регулировки скорости NR (Шум уменьшение) функция, это зависит от вас, чтобы включить или выключить его с помощью всего одним нажатием кнопки на передней панели. Вы можете включить функции фильтрации и NR одновременно и отключить их. Это довольно полезно, так как вы можете контролировать различия с и без эффекта DSP. Все основные операции выполнены с помощью 2 кнопок на передней панели одним нажатием, длинным нажатием и двойным нажатием. В верхней части модуля есть третья кнопка, и она предназначена для записи аудиосигнала и входа в систему меню. Модуль DSP предлагает функцию записи аудиосигнала, которая позволяет записывать CW или SSB QSO с трансивера без эффекта DSP до 512 секунд в общей сложности 11 каналов, И 11 каналов разделяют общую 512 секунд голосовой памяти на модуле. Вы можете воспроизвести записанные оригинальные аудио или открыть NR и функцию фильтра во время их повторной воспроизведения.

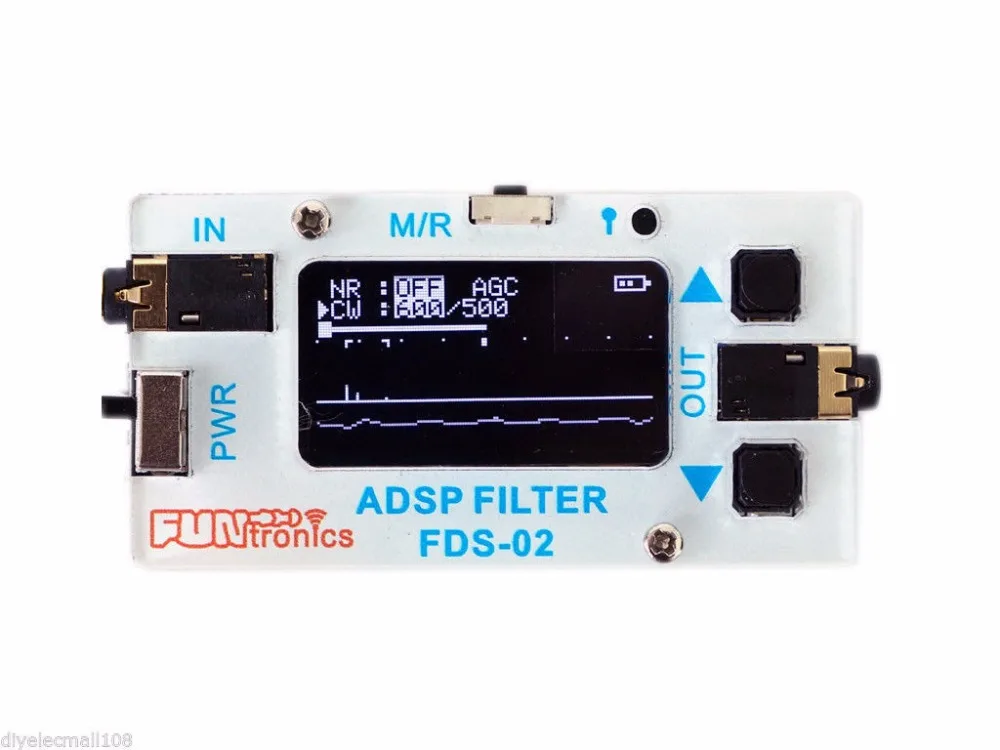

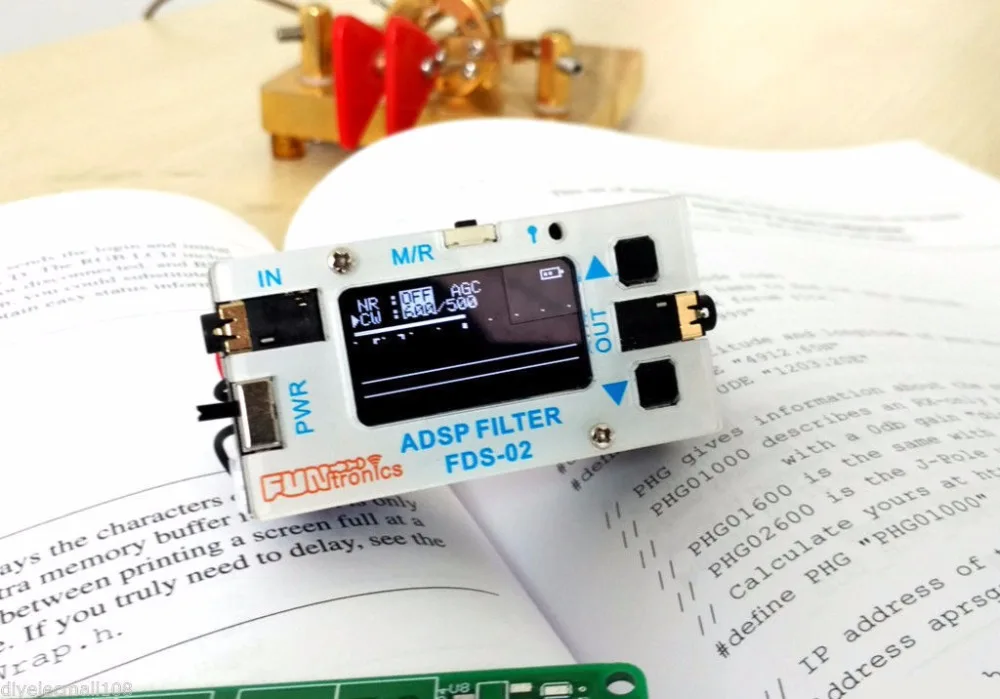

Для того, чтобы сделать все настройки видны, увлечений-02 имеет 1,3 и Prime; OLED дисплей бортовой. С помощью этого OLED настройки фильтра CW или SSB могут быть очень прямыми. Кроме того, весь спектр аудио также визуально отображается в нижней части экрана. Кстати, этот маленький экран отличается высокой контрастностью на дисплее, и он делает устройство легко работать даже на солнце.

Этот маленький модуль DSP был разработан для удобства использования, и это может быть отражено от использования батареи размера AA в качестве источника питания, который легко получить доступ в повседневной жизни. Средний ток для этого модуля составляет всего 150 мА, и он может длиться до 10 часов для использования 2 батарей размера AA.

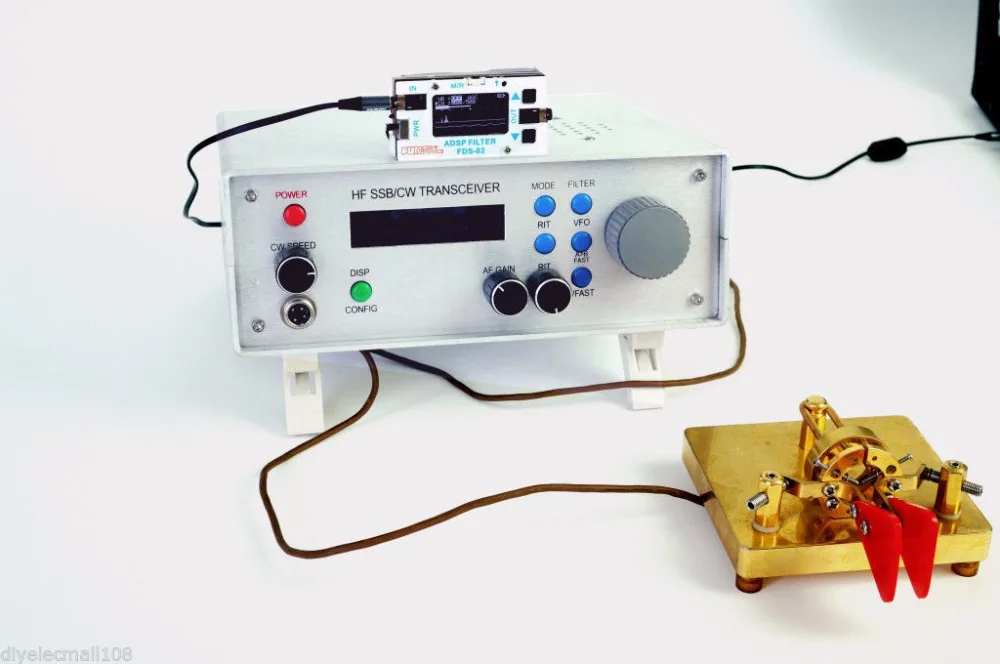

С крохотного размера, мощный DSP эффектов, это увлечений-02 DSP фильтр модуль должен быть полезный аксессуар для радиолюбителей QRP для влюбленных, CW энтузиастов.

Примечание: Из-за ограничений на доставку по воздуху, в посылка не включены батареи, вам нужно подготовить их самостоятельно. В этом модуле используются 2 батарейки типа АА.

Особенности:

• Маленький размер, только 2,5 & Prime;x1.3 & Prime;, может быть интегрирован в существующий активный динамик
• 52 набора фильтров CW и регулируемая Центральная частота
• Гибкий SSB фильтр, нижний срез до 200 Гц в 100 Гц шаг, и более высокий срез до 2700 Гц в 200 Гц шаг
• Низкое энергопотребление, только 150 мА текущий рисунок
• Аккумулятор AA в качестве источника питания, легкий доступ
• Oled-дисплей делает каждую настройку видимой
• Функции звукозаписи, до 512 сек в 11 каналах

Параметры:

• Напряжение питания: 3 В постоянного тока на 2 батарейки типа АА
• Типичный ток: 150 мА @ 3 В постоянного тока
• Тип фильтра: аудио DSP в многоtap FIR < CW 256 кранов, SSB 2 × 128 кранов>
• Размер модуля: 5 мм x 33 мм (прибл 2,5x1,3 дюйм (ов)
• Oled-дисплей: 1,3 & Prime;, с 128 × 64 точками
• Вес: 29 г без батарей <0,0639341 фунтов>
• Окончательный отказ: ≥ -55 дБ
• Пропускания пульсации по уровню поверхности: <0,1 дБ
• Входное сопротивление: 40K Ом
• Выходное сопротивление: 32 Ом
• Тип выхода: односторонний
• Максимальная AF Входное Напряжение: 5,0 V pk-pk
• Минимальное входное напряжение AF: 0.3uV pk-pk
• Максимальная AF выход Напряжение: 3,3 V pk-pk
• Задержка обработки: ≤ 10 мс

Теории Управление:

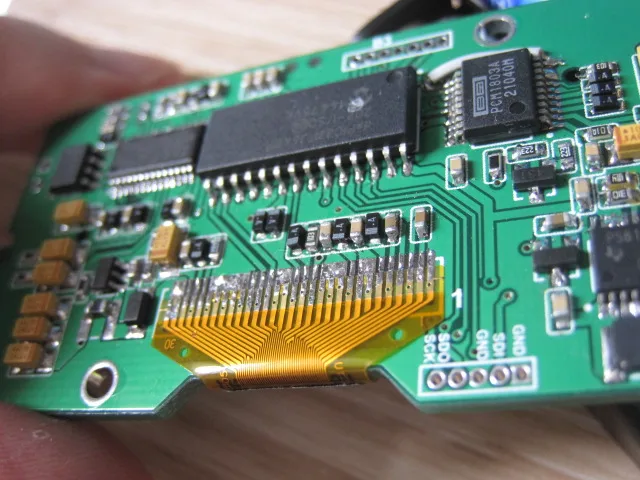

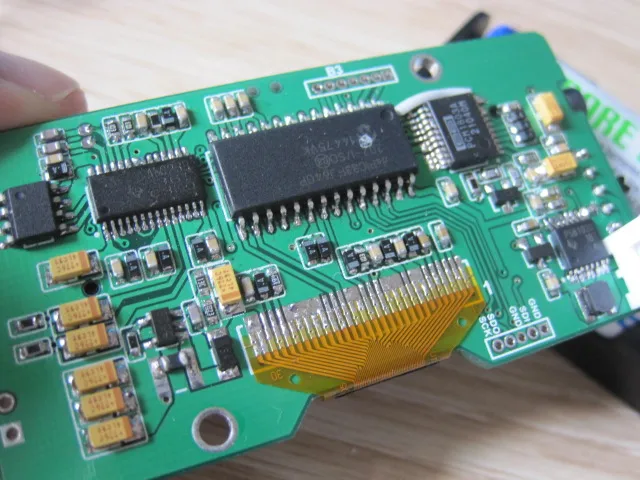

DSPIC33FJ64GP202 является ядром DSP модуля, это чип 40 MIPS от микрочипа с флэш-памятью до 64K и ОЗУ 8K. Он преобразует отобранный аудиосигнал из тайм домена в Частотный домен путем реализации алгоритмов FFT (быстрого преобразования Фурье), затем он принимает фильтр DSP и алгоритмы уменьшения NR для устранения нежелательных частот и уменьшения шума с расчетами уменьшения. Между тем, DSPIC33FJ64GP202 также работает как MCU для управления кнопками и oled-дисплеем. Все операции на устройстве выполняются с помощью 3 кнопок, включая настройки фильтра, NR операции, включение/выключение DSP, запись и меню. PCM1803-это одноразрядный 24-битный AD конвертер с частотой дискретизации до 96 кГц от TI. Он обычно используется во многих областях HIFI. Он преобразует аналоговые аудиосигналы в 24-битные цифровые форматы с быстрой скоростью выборки и передает данные в ядро DSP для обработки DSP. AIC23-это кодековое устройство для преобразования обработанных DSP аудио данных в аналоговое напряжение, которое мы называем DAC, цифро-аналоговый преобразователь. Преобразованное аналоговое напряжение затем обрабатывается и усиливается аналоговым способом до выхода порта модуля DSP. Что касается источника питания, TPS61030 является высокоэффективным DC-DC бустером от TI, он поддерживает выходное напряжение от батарейки типа АА 3,3 V 5V для того, чтобы власть в течение всего дня источнику питания.

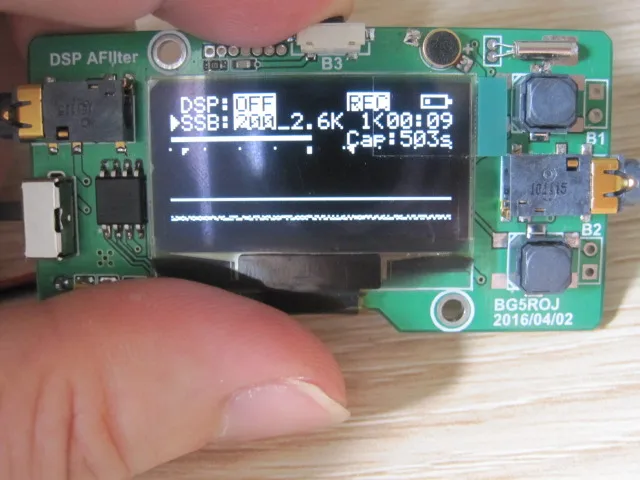

Три кнопки и три кнопки для каждого из них (нажмите, удерживайте, дважды нажмите):

B3 выступает в качестве функциональной кнопки, B1,B2 в основном для регулировки.

B3 нажатие: вкл/выкл Длительное нажатие: Меню CONFIG двойное нажатие вкл/выкл AGC

В1 кран: вал + 1 длинный пресс: вкл/выкл DSP NR/AF двойной щелчок переключатель DSP NR <-> AF

B2 кран: val-1 длинный пресс: переключатель SSB <->CW AF двойной щелчок переключатель af Высокий/Низкий параметр

О функции REC: доступно до 512 секунд, крышка: xxxs на экране показывает непрозрачность крышки остается.

Примечание: 11 слотов, всего 512 секунд, но не ограничивают емкость для каждого слота (но требует времени, чтобы удалить один, ради настройки комнаты).
