2000 Вт 3000 контроллер двигателя Sabvoton SVMC60100 для электродвигателя велосипеда с bluetooth

Контроллер Sabvoton SVMC60100 для мотора скутера электрического велосипеда, бесщеточный контроллер постоянного тока, подходит для двигателя ступицы 2000 Вт-3000 ВтС bluetooth адаптер

Контроллер Sabvoton только дизайн синусоидального типа контроллера до сих пор, это бесщеточный контроллер постоянного тока, угол фазы 120 градусов. Как правило, мы хорошо сочетаем его с мотором QS, если вы хотите соответствовать с новым брендом мотора, некоторые параметры должны быть протестированы самостоятельно.

Ключ Особенности

1). Дешевая цена

2). Может сочетаться с почти бесщеточным двигателем постоянного тока

3). Программируемый

4). Синусоидальная волна без шумовых эффектов

Уведомление перед заказом (время производства/гарантия посылка/Сертификация и т. Д.)

Пожалуйста, нажмите ссылку ниже на картинку.

1. Как правило, спец

1). Синусоидальный контроллер, программируемый, с функцией regen

2). Предельный ток постоянного тока: 100A

3). Макс. Ток фазы: 260A

4). Защита фазового тока: 300A

5). Напряжение батареи: 24V-60V Номинальное, Макс. 85V

6). Термический зонд: KTY83-122

7). В том числе один контроллер + usb-кабель преобразователя + совпадающий штекер

8). Размер контроллера: 247 мм * 146 мм * 62,5 мм

9). Вес нетто: 2,12 кг

10). По умолчанию адаптер bluetooth не включен.

11). Функция по умолчанию: зал, дроссельная заслонка, электрический замок, высокий уровень торможения, датчик температуры, 0-5v e-Brake, трехступенчатый переключатель, холл-спидометр.

12). Специальные функции: реверс, круиз, три скорости кнопки, водонепроницаемый, противоугонная

Примечания:

1). Мы обновили функцию электронного тормоза 0-5 В.

Старый:Его следует нажать на тормозной переключатель, тогда можно достичь 0-5 в e-brake funtion.

Обновление:Вы можете достичь функции электронного тормоза 0-5 в без нажатия тормозного переключателя.

2). Для контроллера типа блокировки нет, есть гарантийное обслуживание,Но мы можем предложить вам наши предложения.

3). Функция CA больше не поддерживается.Вы можете настроить контроллер согласно нашему чертежу.

4). Пожалуйста, перед включением убедитесь, что все подключение правильно.

2. Интерфейс программного обеспечения контроллера Sabvoton

Вот четкий и простой интерфейс программного обеспечения регулировки. Bluetooth-адаптер является дополнительным, если вы хотите добавить его, пожалуйста, обратитесь к этой ссылке:/store/product/Sabvoton-Controller-Bluetooth-Adapter/1389549_32812220533.html?spm=2114.12010612.0.0.jR3o8r

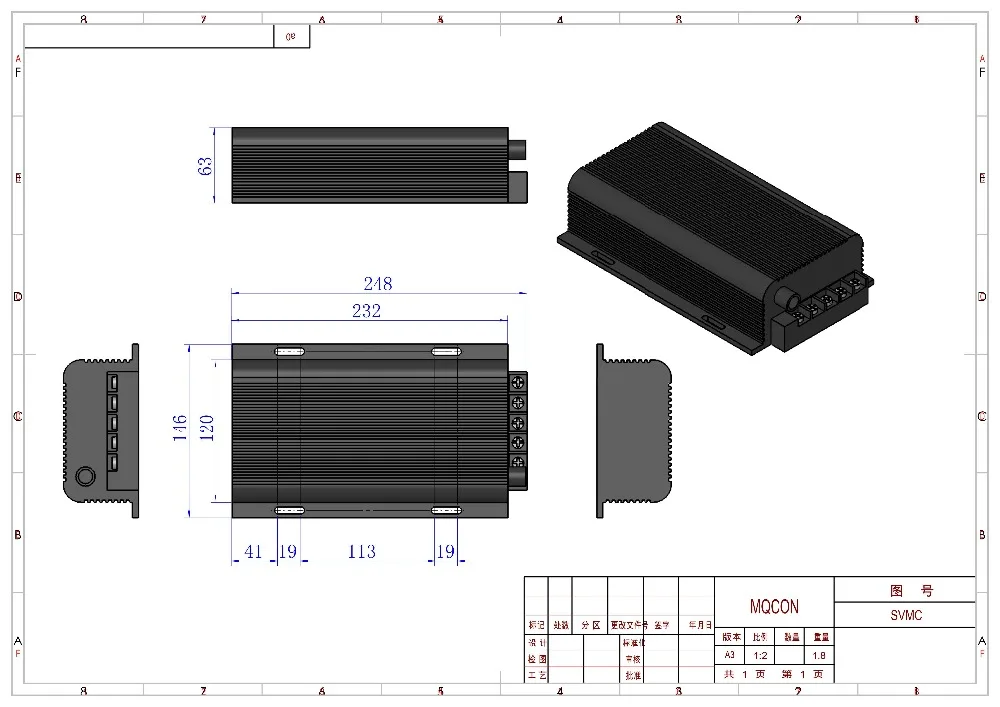

3. Чертеж контроллера Sabvoton SVMC

Вот чертеж контроллера Sabvoton SVMC, 248 мм * 146 мм * 63 мм

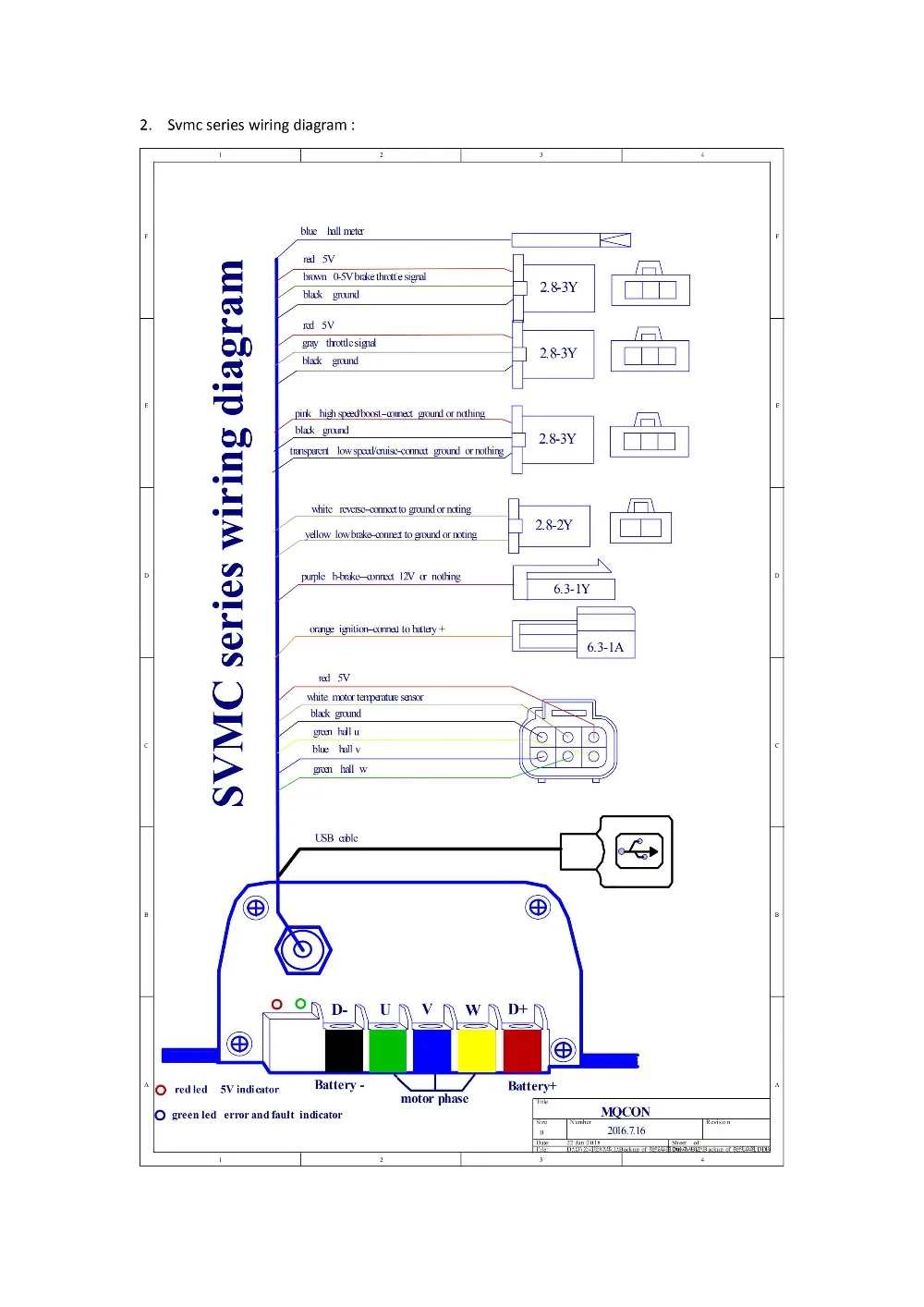

4. Определение типа

Это чертеж контроллера SVMC, вы можете обратиться к нему, чтобы сделать соединение и настроить функцию CA, если вы хотите, чтобы соответствовать его с вашим дисплеем CA.

0-5 в e-brake Pin определение

Красный: тормоз + 5 В

Коричневый: стоп-сигнала

Черный: стоп-сигнал отрицательный

Три Скорость определение типа

Розовый: высокая скорость

Черный: GND

Прозрачно: низкая скорость

Высокие стоп-сигналы определение типа

Фиолетовый: высокие стоп-сигналы

Зал определение типа

Красный: зал + 5v

Желто-белый: датчик температуры

Черный: зал отрицательный

Желтый: сигнал Холла (U)

Синий: сигнал Холла (W)

Зеленый: сигнал Холла (V)

Зажигания высокой четкости

Оранжевый: зажигания

Холл спидометр высокой четкости

Темно-синий: спидометр

Примечания:

1. Все контакты RTN внутри подключены.

2. Функция счетчика состоит в копировании любого датчика холла.

3. Выше определение pin для классического типа контроллера.

Пожалуйста, сначала свяжитесь с отделом продаж, если вы не знаете, как подключить контроллер к мотору и другим частям.

5. Вопросы перед заказом

1). Если вы хотите купить контроллер только у нас, пожалуйста, сообщите нам параметры вашего подходящий двигатель?

Например, напряжение двигателя, мощность, скорость...

2). Если вам нужны какие-либо другие специальные функции для этого контроллера, пожалуйста, не стесняйтесь связаться с нами. Спасибо!

7. Скачать (до получения контроллера)

Пожалуйста. Свяжитесь с продавцами, чтобы получить ссылку и пароль для загрузки руководства и программного обеспечения до/когда вы получите контроллеры.

8. Применение

Нет мотора QS, нет супер EVs!
