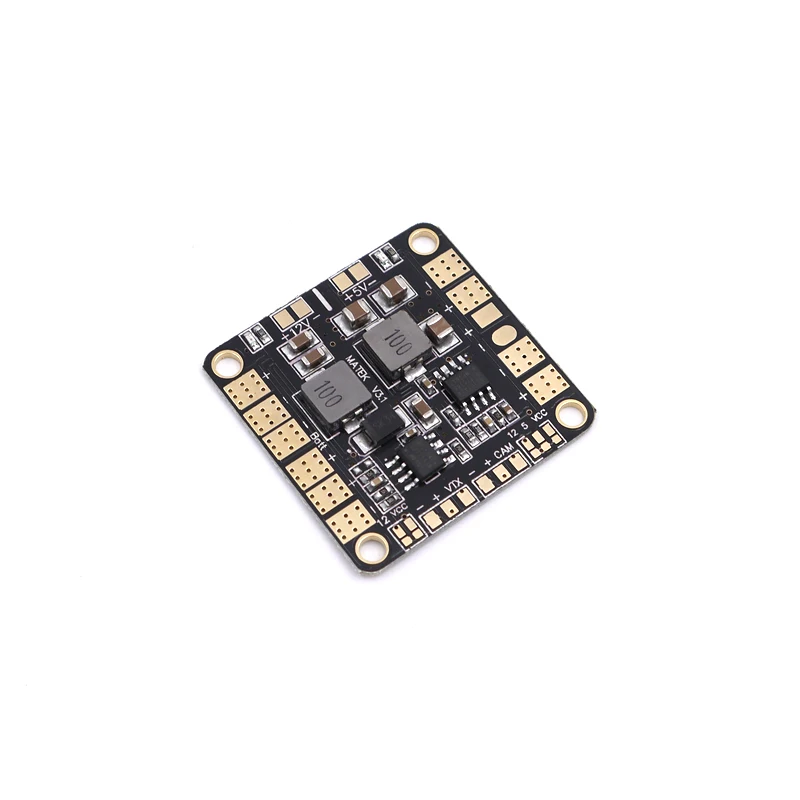

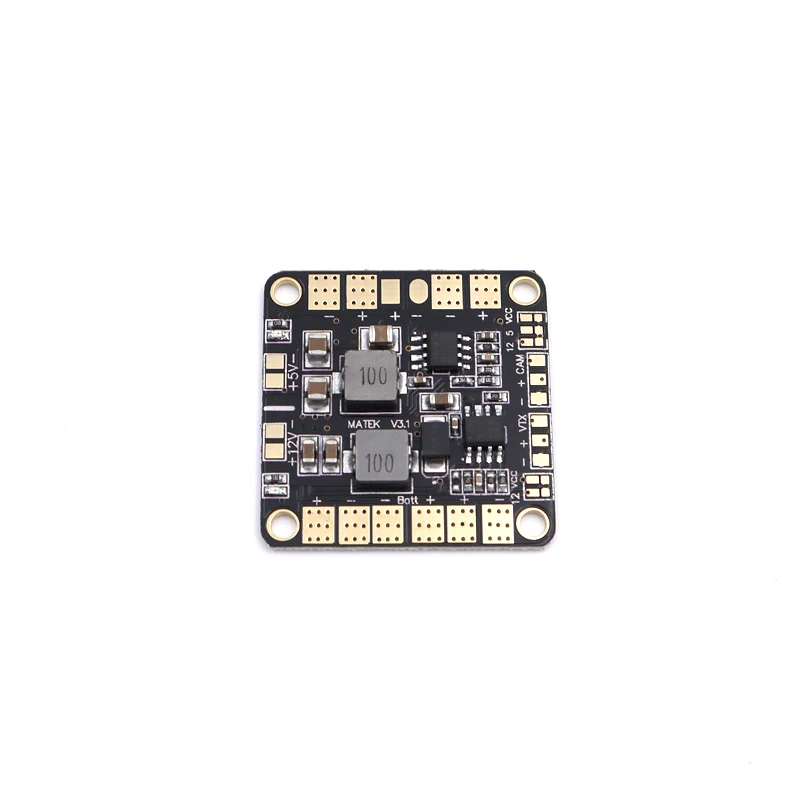

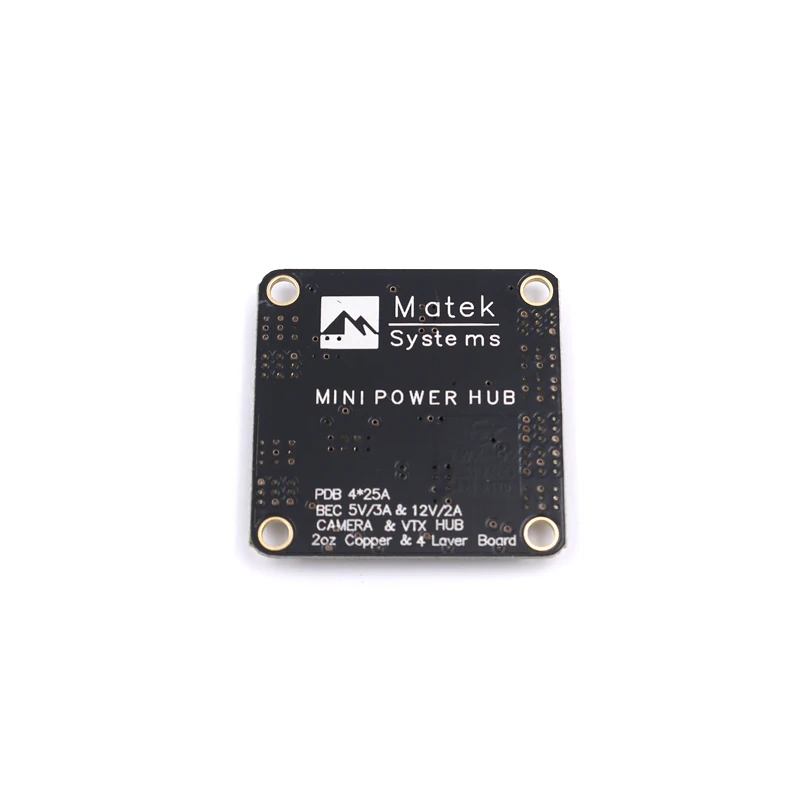

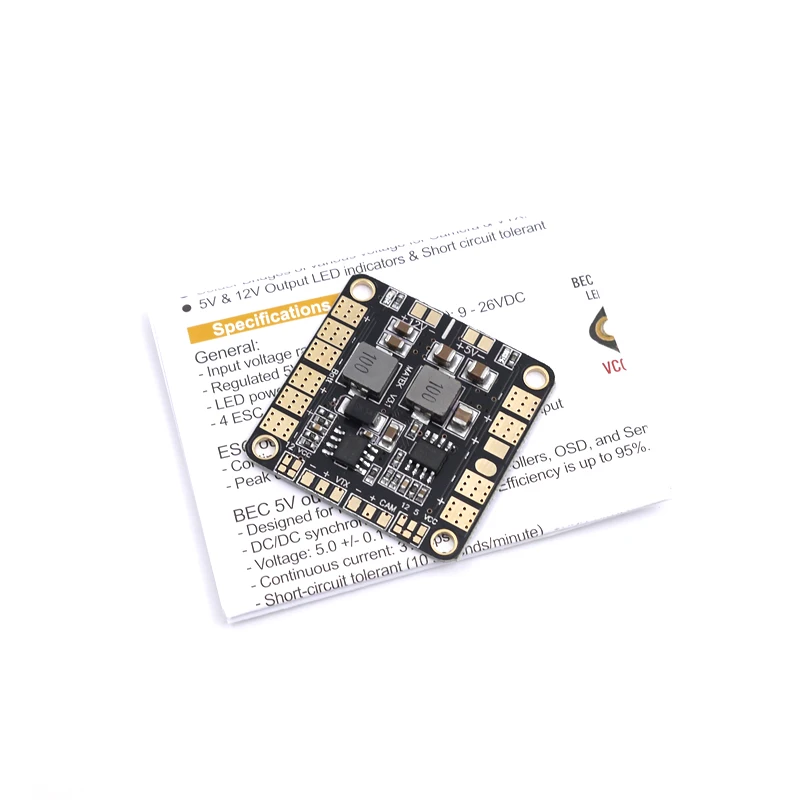

Плата распределения питания Matek Mini Power Hub PDB с BEC 5 В и 12 для FPV QAV250 ZMR250 мультикоптера

Плата распределения питания Matek Mini Power Hub PDB с BEC 5 В и 12 для FPV QAV250 ZMR250 мультикоптера

Matek Mini Power Hub распределительная плата PDB с BEC 5V & 12V для FPV QAV250 ZMR250 мультикоптера

Мини-концентратор питания был разработан, чтобы обеспечить максимально высокую производительность и надежность в 36*36 мм и 4 слоя PCB.

Концентратор распределяет питание от аккумуляторного блока до 4 ESCs, а также обеспечивает два синхронизированных и регулируемых выхода постоянного тока для питания камер, сервоприводов, видеопередатчиков, светодиодов и т. д. Батареи могут варьироваться от 3 до 6S LiPo, а вход BEC защищен от телевизоров. Концентратор также оснащен удобным паяльным мостом различного напряжения для камеры и видеопередатчика.

Особенности:

• -2oz Медь & модель выполнена из 4 слоев PCB.
• -Вкладки ESC & Battery для припоя в паре
• -Паяльные мосты различного напряжения для камеры и VTX.
• -Синхронный понижающий регулятор постоянного/постоянного тока, эффективность до 95%.
• -Защита телевизоров (преходящее подавление напряжения) для чипа постоянного/постоянного тока.
• -Светодиодный индикатор на выходе 5 В и 12 В и толерантность к короткому замыканию

Параметры:

Общие сведения:

• -Вход диапазон напряжения (2S-6S эксплуатации): 7,2-26VDC
• -Регулируемые выходы 5 В и 12 В
• -Светодиодный индикатор питания (выходы 5 В и 12 В)
• -4 ESC выходы

ESC выходы:

• -Непрерывный ток: 20А на выходе
• -Пиковый ток (10 секунд/минуту): 30A на выходе

BEC 5V Выход:

• -Предназначен для радиоуправляемых приемников, полетных контроллеров, OSD и сервоприводов.
• -Напряжение: 5,0 +/- 0.1VDC
• -Непрерывный ток: 3 А
• -Толерантность короткого замыкания (10 секунд/минуту)
• -Светодиодный (указывает на напряжение в регулировании, в пределах 10%)

BEC 12V Выход:

• -Батарея должна быть 4S ~ 6S LiPo
• -Стандартный выход предназначен для питания камер и видеопередатчиков и т. Д.
• -Напряжение: 12,0 +/- 0.2VDC
• -Непрерывный ток: 2 А (макс. 3 А 10 с/мин)
• -Толерантность короткого замыкания (10 секунд/минуту)
• -Светодиодный (указывает на напряжение в регулировании, в пределах 10%)

Мост напряжения CAM & VTX

• -3S операции. Выберите VCC для детей возрастом от 12V камера & 12V VTX, VCC = Батарея Напряжение.
• -4 ~ 6S операции, выберите 12 для 12V камеры и 12V VTX
• -3 ~ 6S операции, выберите 5 для камеры 5V
• -Видео проходит от камеры до панели VTX

Медицинский осмотр:

• -Размеры: 36x36 мм
• -Вес: 6 г
• -Монтажные отверстия 30,5 мм квадратный интервал

• Посылка включает в себя:

  1 x распределительная плата PDB
