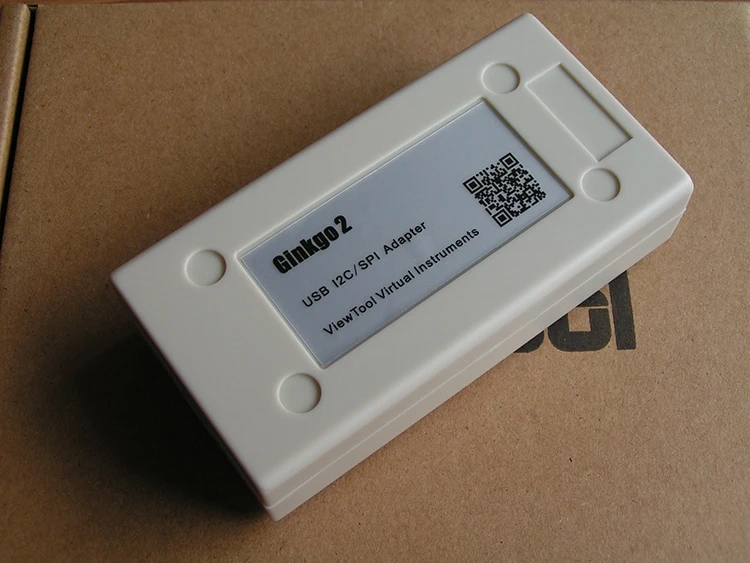

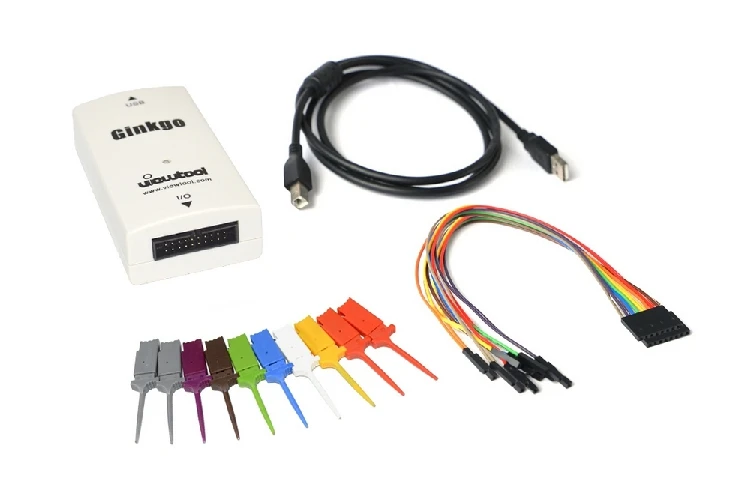

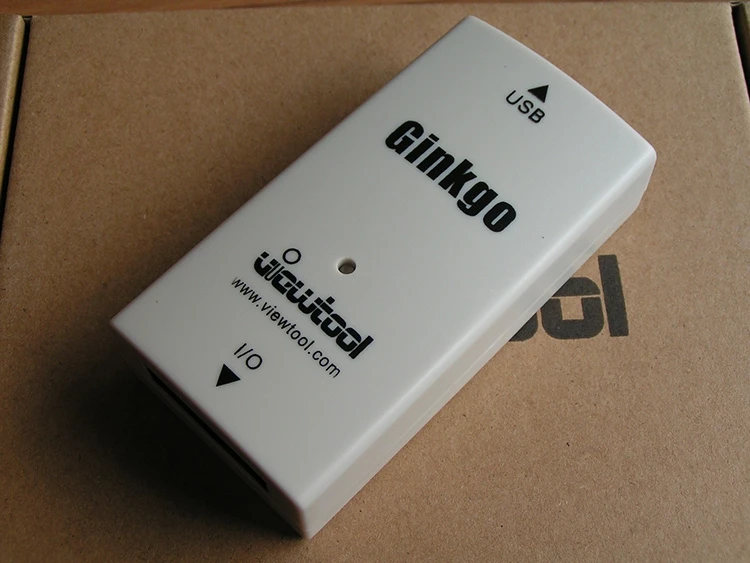

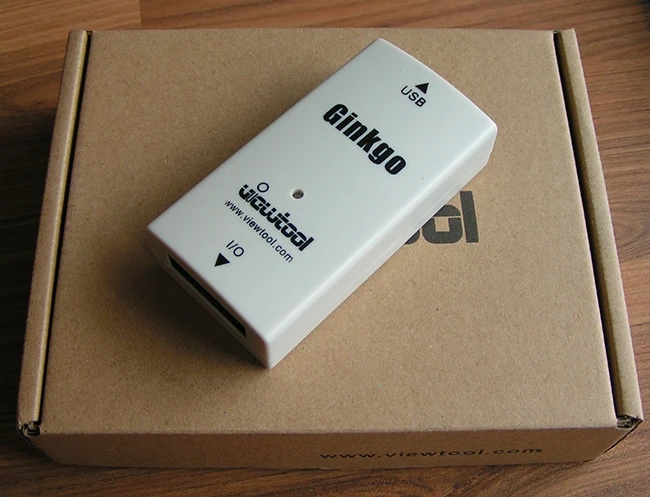

НазваниеВертуГинкго USB-I2C/SPIАдаптер
Бренд:ВидоинструментГистограмма
МодельVTG204C

Этот адаптер USB-I2C и USB-SPI два продукта с прошивкой с одним функциональным адаптером, так что I2C и SPI могут работать одновременно, конкретные приложения и программное обеспечение можно увидеть на странице с одним функциональным адаптером.

USB-I2C: товар.

USB-SPI: товар

Особенности продукта
Поддержка Linux, MAC OS, Windows, Android четырех основных систем для поддержки raspberry pie (raspberry Pi);
-Шины USB источника питания, без внешнего источника питания, 5V и 3,3 V выходная мощность, ток до 250mA, с защитой от короткого замыкания;

Характеристики USB turn I2C

Шина I2C может использоваться как хост (хост/мастер) или раб (ведомый), USB и шина I2C для достижения двустороннего преобразования адаптивности;
-2 канала оборудования I2C для подавления массовых беспорядков (стандартный режим), 8-канальный сетевой видеорегистратор программное обеспечение I2C (GPIO режим), аппаратного обеспечения I2C частота до 1,2 МГц, программное обеспечение I2C частота до 400 кГц, регулируемая частота;
-Поддержка фотоэлектрических USB-I2C;
-Поддержка PMBus и SMBus для обеспечения интерфейса функциональной библиотеки для двух типов автобусов;
Более одного набора бесплатного программного обеспечения для ПК для удовлетворения реальных потребностей различных пользователей и бесшовного подключения LabviEW;
Поддержка USB-SDI12, USB-EasyScale, USB-UART преобразования шины, счетчики поддержки, PWM выход, ADC выборка, GPIO входные и выходные функции управления;
-Тот же ПК может работать с несколькими адаптерами I2C (до 100);
-Поддержка USB-RS485, выход RS485 сигнала управления автобусом (DE), максимальная скорость передачи данных до 2,25 Мбит/с;

-Пользователь может бесплатное обновление, обновление программного обеспечения, на одном и том же оборудовании обновление программного обеспечения для достижения различных функций (например, I2C обновления адаптера для адаптер SPI, а также традиционная адаптер стандарта Австралии).

-Полностью Откройте функцию нижнего интерфейса, вторичное развитие, предоставьте подробный экземпляр для иллюстрации применения документа и различных функций языковой платформы (Labview, c #, vc + +, Qt, Python, labwindows/CVI, c + + Builder, VB, VB.NET, Delphi, Labview) вторичных шаблонов приложений для разработки, Процедуры и документы;

Настоятельно рекомендуем: пользователи покупают адаптер USB - I2C в первый раз, блокируя соответствие модуля I2C EEPROM AT24C02, для того, чтобы отлаживать проблемы при сравнении теста, чтобы помочь пользователям быстро найти проблему.

Item.taobao.com/item.htm?Id = 35992938848

Характеристики передачи USB SPI

-Как хост шины SPI (хост/мастер) или от машины (Slave), реализация трансформации USB и SPI шины двусторонней адаптации;

-5 выбора канала вывода сигнала, 36 МГц аппаратный SPI частоты, частота произвольно регулируемый.

-Поддержка управления чипом nRF24L01 и MFRC522, формирует полный набор программного обеспечения с открытым исходным кодом;

-Набор программного обеспечения для ПК, свободный ответ на различные потребности пользователя, с бесшовным шарниром LabviEW;

-Поддержка USB - SDI12, преобразование USB - EasyScale, USB - UART шина и поддержка счетчиков, PWM выход, ADC выборка, GPIO Входной/Выходной контроль;

-Тот же ПК может получить доступ к нескольким адаптерам SPI одновременно (до 100);

-Поддержка режима блока для передачи данных, поддержка программного обеспечения, полный дуплекс, полудуплексный режим, режим одиночной шины;

-Пользователь может бесплатно обновлять, обновлять программное обеспечение, одно и то же оборудование путем обновления программного обеспечения для достижения различных функций (например, адаптер SPI обновляется к адаптеру CAN или адаптеру I2C).

-Полностью Откройте функцию нижнего интерфейса, вторичное развитие, предоставьте подробный экземпляр для иллюстрации применения документа и различных функций языковой платформы (Labview, c #, vc + +, Qt, Python, labwindows/CVI, c + + Builder, VB, VB.NET, Delphi, Labview) вторичных шаблонов приложений для разработки, Процедуры и документы;

Параметры производительности

-Источник питания USB bus и usb-интерфейс связи;

ADC (12 бит) - 8 дорожных аналоговых сигналов напряжения (0 ~ 3,3 В) измерение, 1 МГц максимальная частота дискретизации;

GPIO - 16 road, может быть настроен для ввода и вывода pin, все контакты совместимы с TTL уровнем;

Импульсный счетчик-4 дорожный входной канал, может рассчитывать на повышение пульса вдоль, падающий край;

-2 дорожных UART, может выводить RS485 сигналы управления автобусом (DE), максимальная скорость передачи данных может быть до 2,25 Мбит/с;

-Выход 8 сигналов ШИМ, выходное регулируемое отношение мощности (0% ~ 100%), выходная частота может быть скорректирована (1 Гц ~ 20 МГц);

EasyScale - 16 Выход сигнала дорожного автобуса, может быть настроен на время автобуса;

-Внешний трансивер с выходом шины 2 road SDI12 (необходимо), есть особые команды SDI12 для отправки и получения номера письма;

-Диапазон безопасного напряжения: 0 ~ 5 В.

-Размер аппаратной части: 103 мм x 53 мм x 28 мм, вес аппаратной части: 200 г;

-Диапазон рабочих температур: - 40 ~ 85;

Типичное применение:

-Оборудование шины I2C, управление чипом, отладка

-Тест на Интерфейсный датчик I2C

-Блок памяти I2C EEPROM считывает и записывает данные

-Оборудование для технического обслуживания шины I2C

-Чип управления интерфейсом PMBus и SMBus bus

-Оказание помощи в разработке приложения I2C host

Счетчик импульсов-

-Измерение аналогового напряжения, GPIO контроль входного и выходного сигнала

Выход сигнала PWM-

-USB к двойному последовательному порту/TTL (совместим с режимом шины RS485)

-Windows XPWindows 7Windows 8Windows VistaWindows 2000Windows сервер
-LinuxAndroid
-MacOS/DarwinNetBSDOpenBSDFreeBSDSolaris

I2C

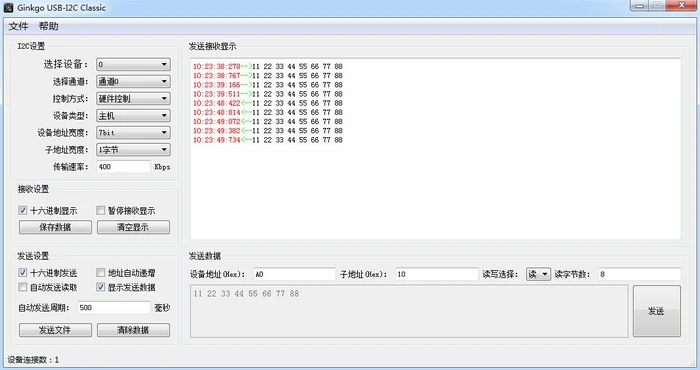

USB-I2C классикаI2C

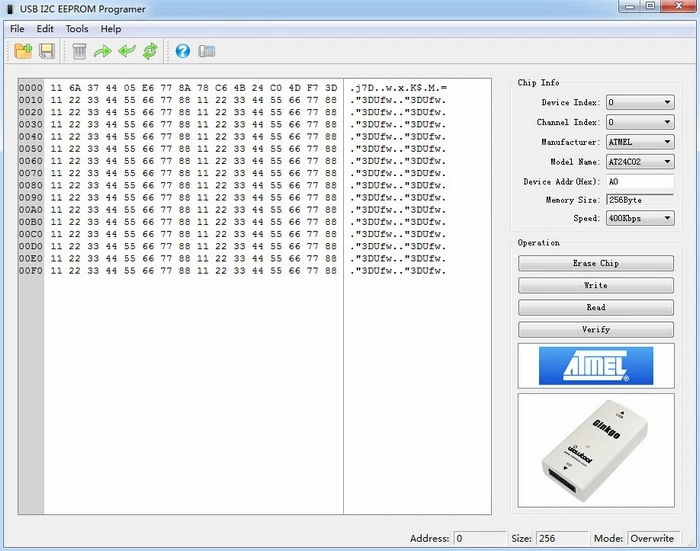

USB-I2C EEPROMСпециально для блока интерфейса I2C памяти EEPROM для чтения и записи данных, на интерфейсе I2C блок чип EEPROM запись данных или чтение очень удобно при горении, программное обеспечение может быть только аппаратным обеспечением I2C (стандартный режим, два канала) для использования, Может блокировать чип EEPROM адреса на поверхности программного обеспечения.

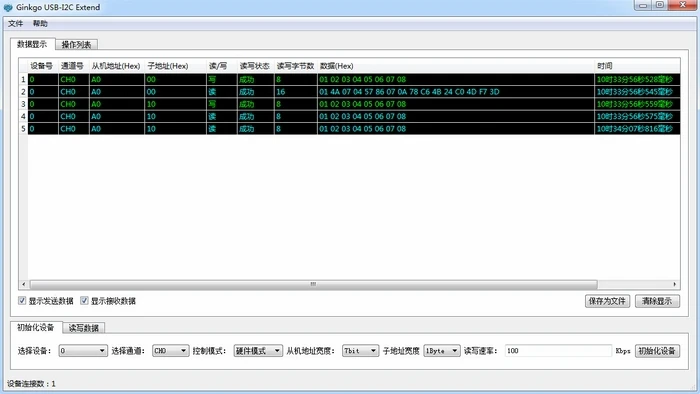

USB-I2C удлиненияОтправка или чтение данных можно редактировать заранее в списке, программное обеспечение может редактировать режим работы для чтения и записи данных в моем списке, рекомендуется чип интерфейса I2C требует более сложного управления при использовании программного обеспечения.

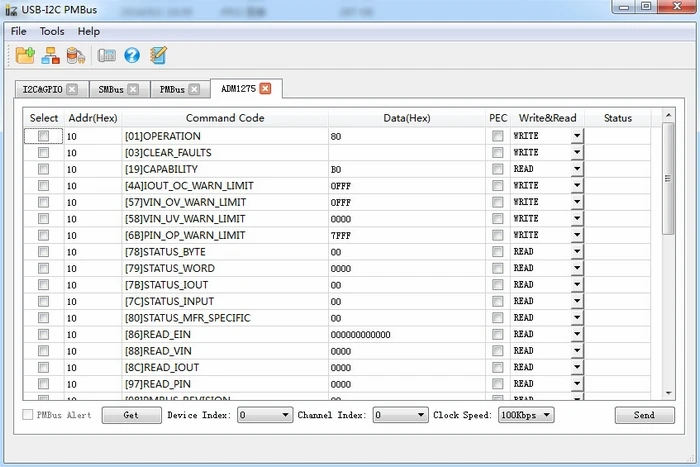

USB-I2C PMBusСпециально для программного обеспечения управления PMBus и SMBus bus, в соответствии с Протоколом PMBus и SMBus, чтобы отправлять и получать данные, но для SMBus или PMBus bus chip editing command list, программное обеспечение, которое соответствует списку команд для отправки и получения данных (Также может использоваться в качестве обычной шины I2C для отправки и получения данных).

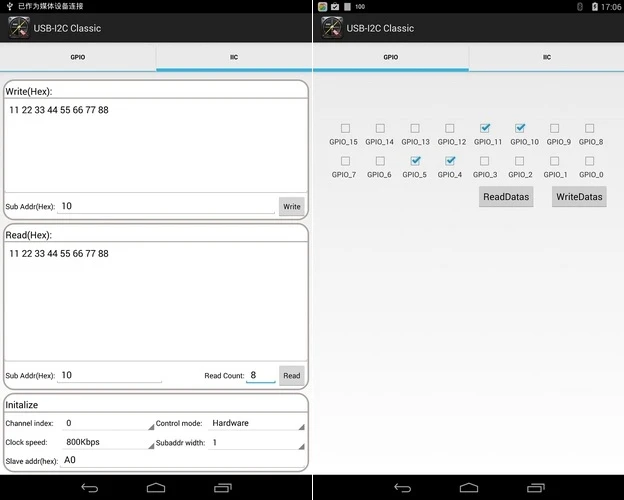

USB-I2C класс Android/Может воплотить в жизнь трансивер данных шины I2C, Android также имеет соответствующую функцию интерфейса библиотеки.

SPI

USB-SPI классикаСамый основной способ отправки и получения данных SPI (поддержка в машинном режиме), рекомендуемый при обработке данных, не является сложным или количество данных при условии небольшого использования.

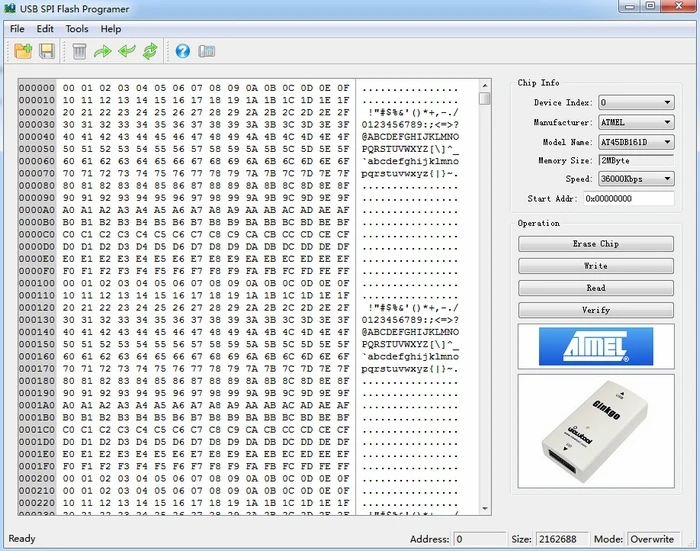

USB-SPI Flash ProgramerСпециально для SPI интерфейса флэш-памяти для чтения и записи данных, в флэш-чипе SPI интерфейс записи данных или чтения очень удобно, программное обеспечение может быть только аппаратным режимом SPI (стандартный режим), в то же время можно изменить данные по для чтения и записи исходного адреса.

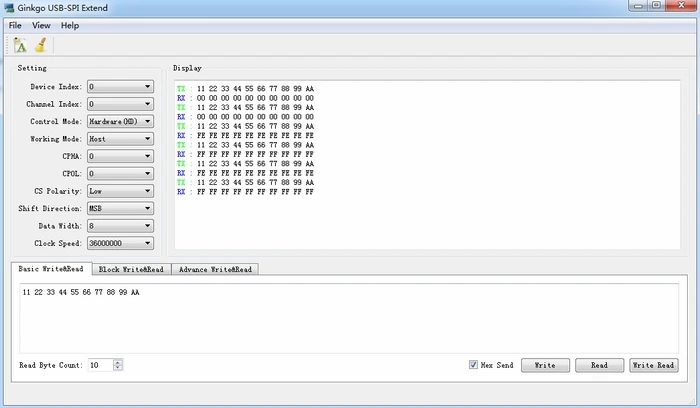

USB-SPI удлиненияОтправка или чтение: данные могут быть предварительно отредактированы в списке, программное обеспечение может считывать и записывать данные в соответствии с операцией редактирования списка, рекомендуется использование программного управления более сложное в необходимости для чипа интерфейса SPI.

USB-SPI RC522Специально для MF RC522 кард-ридер чип программного обеспечения, этот чип может быть достигнут на 13,56 МГц карты данных чтения и записи операций.

USB-SPI nRF24L01NRF24L01 серия чипов беспроводной связи специально для программного обеспечения, которое может быть подключено через адаптер Ginkgo nRF24L01 серия чип, беспроводной трансивер данных отладка отличная помощь.

USB-SPI Classic (Android/ Android):Может быть достигнут трансивер данных SPI bus, Android также имеет соответствующую интерфейсную библиотека.

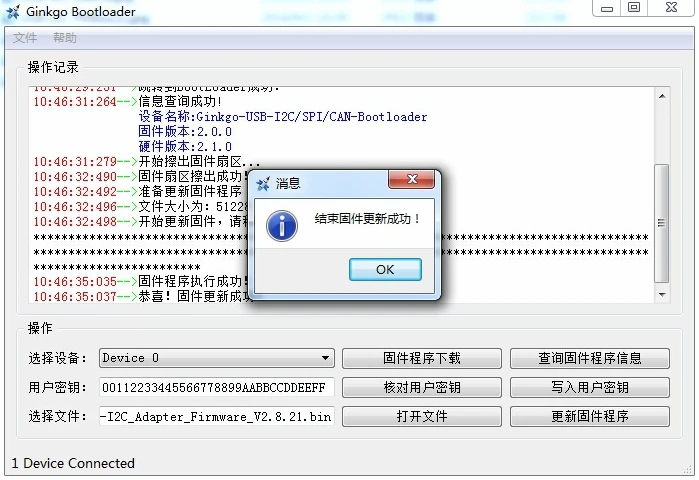

Загрузчик: Программное обеспечение используется для обновления или замены прошивки адаптера, пользователи также могут написать свой собственный ключ и проверить ключ в вашем приложении, чтобы достичь их дизайна (две разработки) криптографической функции продуктов.

Часть исходного кода полностью открывает примеры приложений

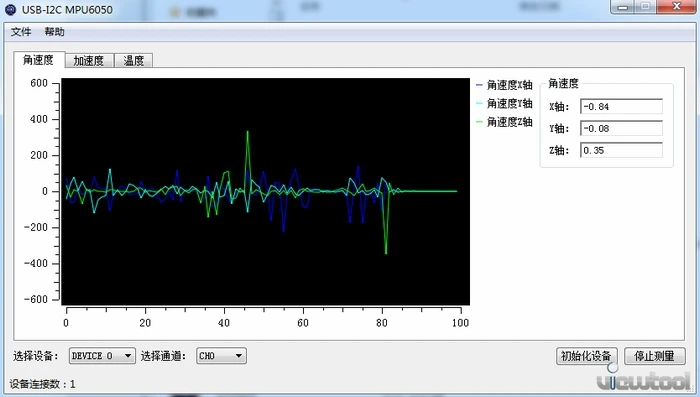

MPU6050 чип датчика ускорения для чтения и записи данных, измеренное ускорение и значения температуры на дисплее формы волны в интерфейсе.

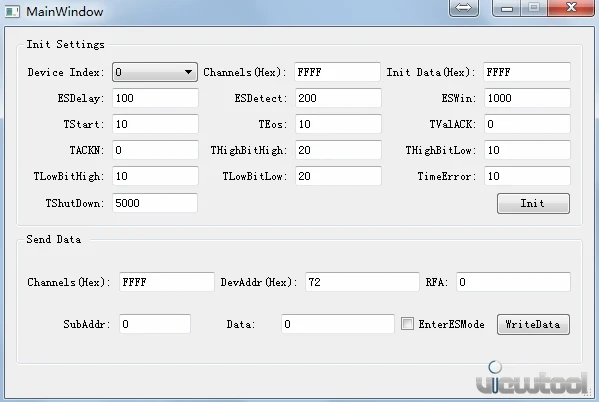

Программное обеспечение EasyScale bus output control, программное обеспечение может использоваться для управления чипом TPS61160/TPS61161.

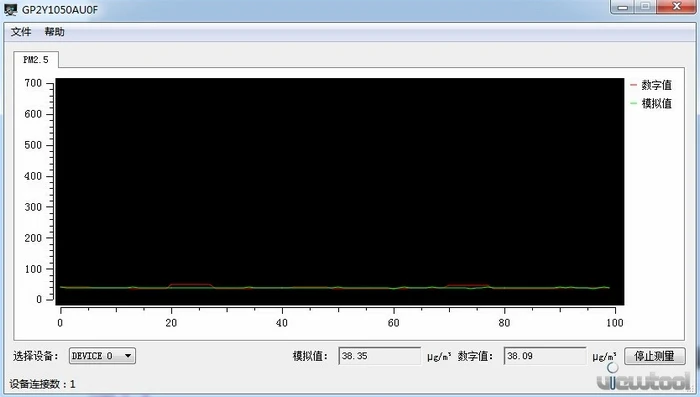

PM2.5/контроль концентрации частиц, двумя способами (UART & ADC) для получения значения и отображения формы волны, модель датчика GP2Y1050AU0F.

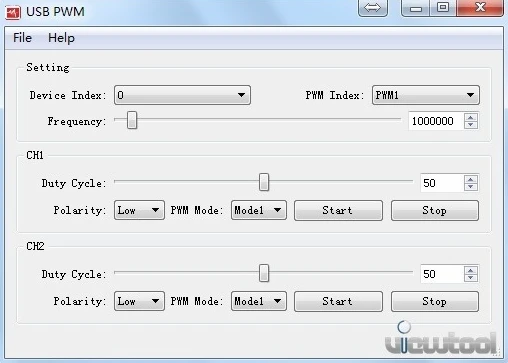

Использование выходной функции адаптера PWM для достижения настройки выходного сигнала PWM в реальном времени.

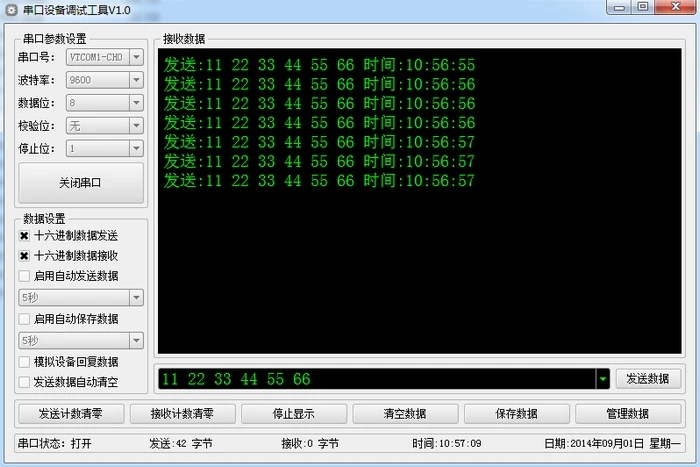

Адаптер, доступный помощник последовательной отладки, также может использоваться как обычный помощник последовательной отладки.

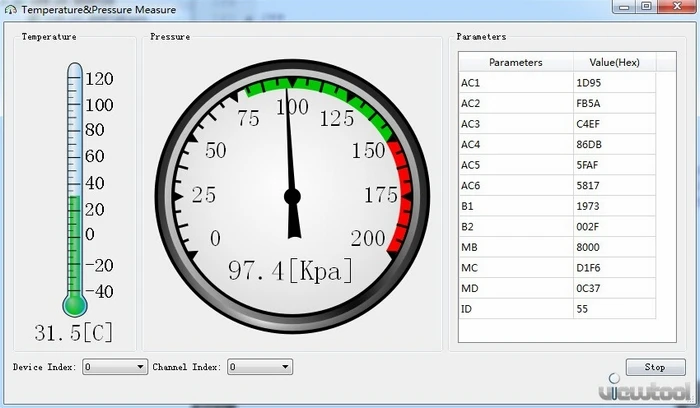

Через контроль датчика давления BMP180 для достижения атмосферного давления, измерения температуры окружающей среды, в то время как программа в соответствии с внутренним давлением для расчета текущей высоты.

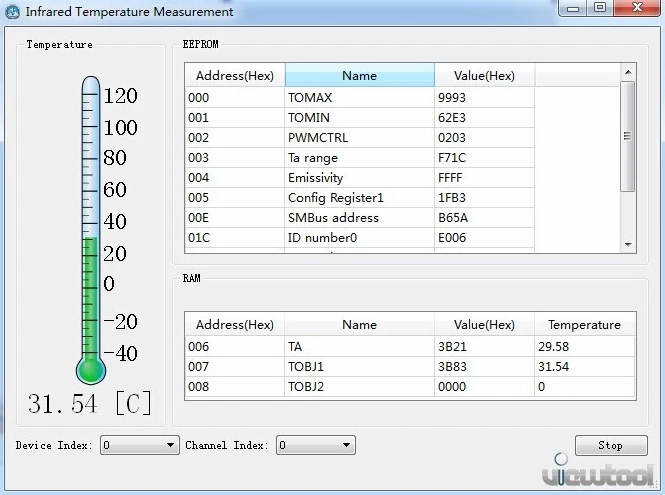

Адаптер реализует инфракрасное измерение температуры, управляя датчиком MLX90614, и получает значение внутреннего регистра датчика.

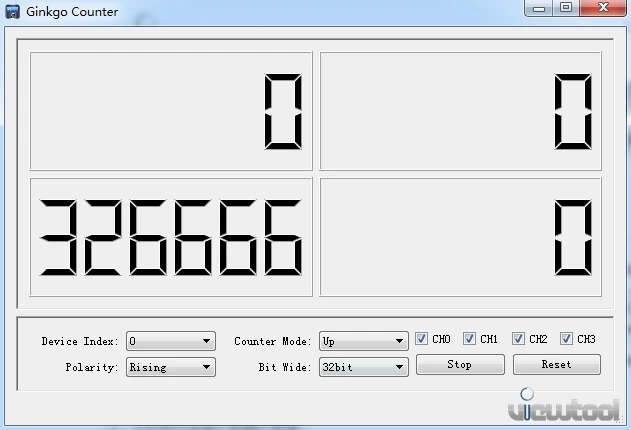

Использование функции счетчика импульсов адаптера для достижения счетчика импульсов, может быть настроено для подсчета и подсчета количества.

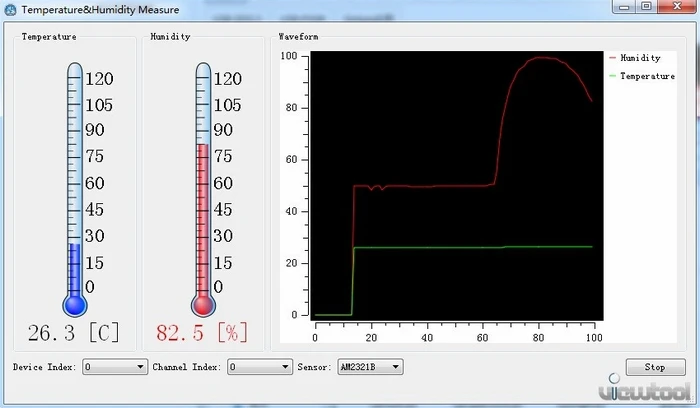

Адаптер управления AM2311/AM2321B датчик для достижения температуры, измерения влажности, температуры и влажности значения могут быть отображены в режиме реального времени, но также показать историю данных формы волны.

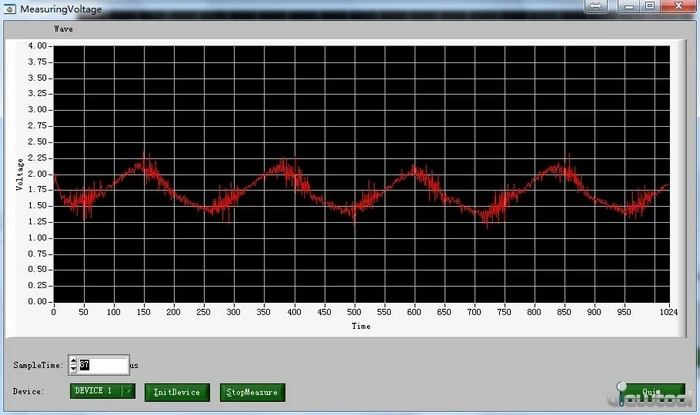

Использование функции ADC адаптера для достижения простого осциллографа.

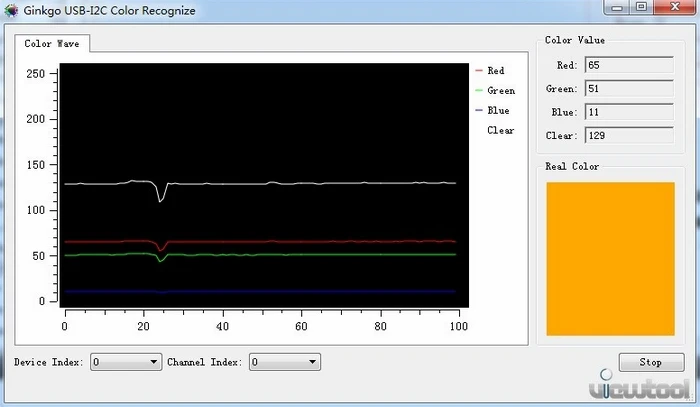

Адаптер реализует идентификатор цвета, управляя сенсором TCS3414.

Все примеры применения исходного кода полностью открыты, в дополнение к Приведенному выше списку примеров применения, официальному веб-сайту и официальным сайтам, а также к различным языковым платформам, большое количество примеров применения!
