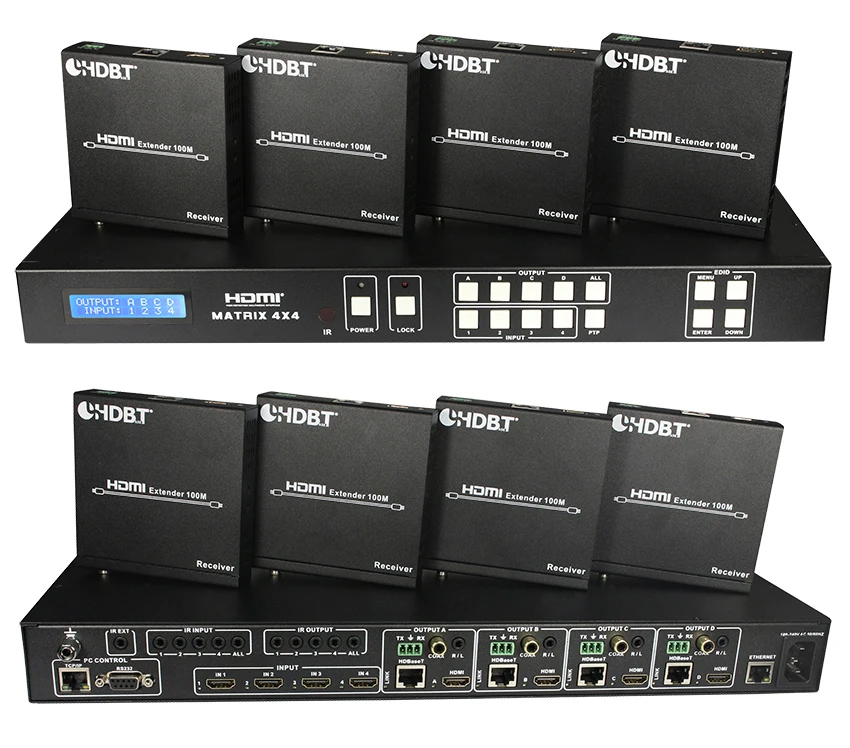

HD BaseT 4x4 HDMI матрица с одновременным CAT5e/6/7 и hdmi-выходами соединяет четыре источника HDMI с восемью дисплеями

1. Введение

HD BaseT 4x4 HDMI матрица с одновременным CAT5e/6/7 и hdmi-выходами соединяет четыре источника HDMI с восемью дисплеями. Эта матрица оснащена четырьмя выходами HDMI, и каждый выход HDMI зеркальный, чтобы обеспечить выход кабеля CAT, который работает одновременно. Поддерживает передачу видео (разрешение до 1080p Full HD и 4K x 2K @ 30Hz) и поддерживает форматы цифрового аудио с высоким разрешением, такие как LPCM 7.1CH, Dolby TrueHD, dolby Digital Plus и DTS-HD Master Audio. Подключите приемник BaseT HD к каждому выходу кабеля CAT для расширения сигнала HDMI до 328ft/100m(Версия 100 м)Или 230 футов/70 м(Версия 70m)Для многокомнатного подключения. Он работает с Blu-Ray проигрывателями, приставками, домашними театрами и игровыми консолями, которые подключаются к дисплею HDMI. Любой источник всегда доступен на любом дисплее, выбирая его с помощью поставляемого ИК-пульта дистанционного управления, RS-232, TCP/IP или с помощью кнопок выбора на передней панели. Это устройство поддерживает аудио высокой четкости и совместимость с 3D сигналами.

2. Особенности

• Совместимость с HDMI1.4, HDCP 1,4 и DVI1.0

• Поддерживает HDMI 3D сквозной

• Поддерживает разрешения от VGA ~ WUXGA и разрешения HD от 480i ~ 1080p ~ 4K x 2K @ 30 в зависимости от настроек EDID

• Поддерживает расстояние передачи до 328ft/100m(Версия 100 м)Или 230 футов/70 м(Версия 70m)Через кабель CAT5e/6/7

• Поддержка функции POE

• Поддержка одновременных выходов HDMI и CAT

• Поддерживает широкополосную ИК-матричную систему (30-60 кГц), ИК-транспортный канал может быть вперед или назад

• Поддерживает RS-232, дистанционное управление, управление на панели и управление TCP/IP

• Поддержка интеллектуального управления EDID

• Поддерживает LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus и DTS-HD передачу аудио

3. Посылка

L HD BaseT 4x4 HDMI матрица 1 шт.

L HD BaseT приемник 4 шт

L 12V/5A питания постоянного тока для адаптера переменного тока 2 шт.

Руководство по эксплуатации 1 шт.

L Wideband IR Tx calbe 4 шт.

L Wideband IR Rx кабель 5 шт.

L HDMI матричный ИК-пульт 1 шт.

L монтажные уши 2 шт

Кабель l RS232 1 шт.

4. Технические характеристики

Ширина полосы видеочастот 297 МГц [10,2 Гбит/с]

Поддержка разрешения видео 480i,576i,480p,576p,720p,1080i,

1080p2 4/30/50/60.4K x 2K @ 30;

Входные порты 4 × HDMI, 5 × ИК-приемник, 1 × RS-232,

1xRJ-45 (управление),4x RS232

Выходные порты 4 × CAT5e/6/7, 4 × IR Blaster, 4 × HDMI

HDMI разъем типа A 19 контактный разъем

RJ-45 коннектор WE/SS 8P8C

3,5 мм разъем (TX и RX) ИК-приемник/ИК-бластер

ОУР ЗАЩИТА человеческого тела Модель:

± 8кв (воздушный зазор)

± 4кВ (контактный разряд)

Питание 12 В/5 В постоянного тока (US/EU стандартов

Сертификат CE/FCC/UL)

Размеры 440 мм (Ш) × 200 мм (Д) × 45 мм (В)

Вес 1820 г

Металлический материал шасси

Шелкография цвет черный

Рабочая температура 0 °C ~ 40 °C/32 °F ~ 104 °F

Температура хранения и минус; 20 °C ~ 60 °C/& минус; 4 °F ~ 140 °F

Относительная влажность 20 ~ 90% относительной влажности (без конденсации)

Мощность потребление 30 Вт (макс.)/0,5 Вт (в режиме ожидания)

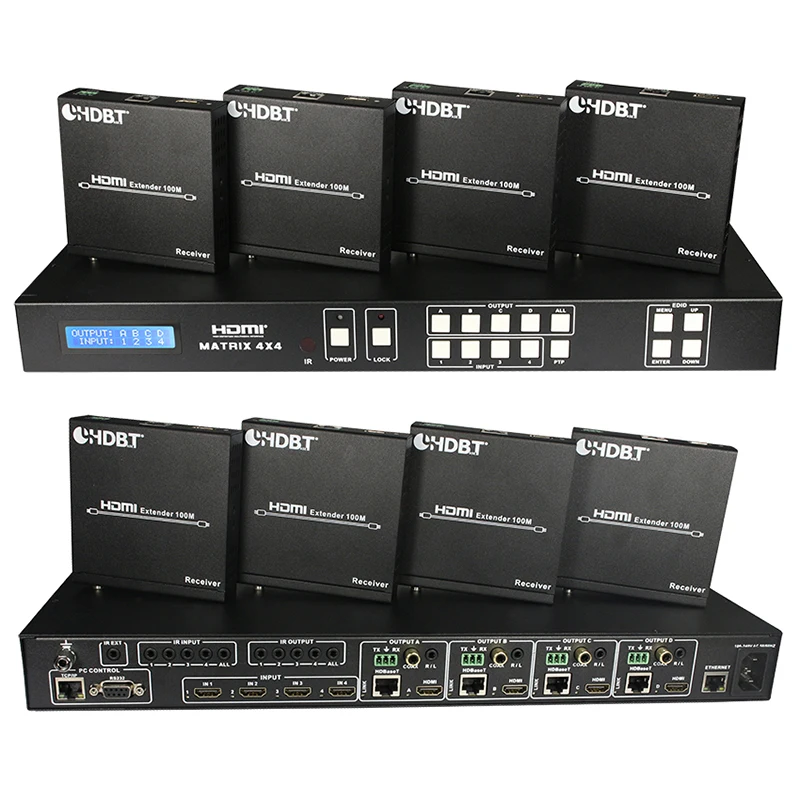

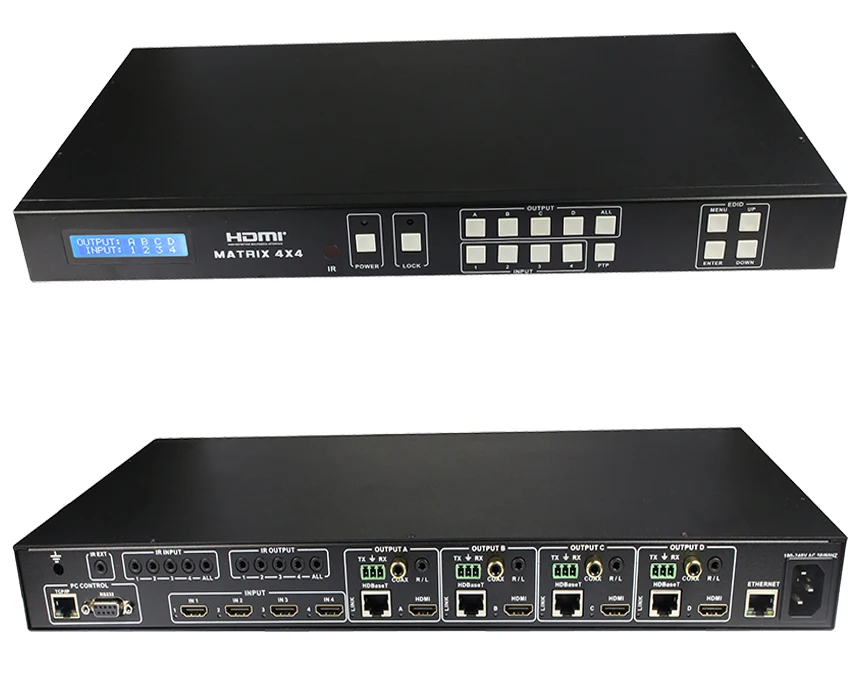

5. Функции панели

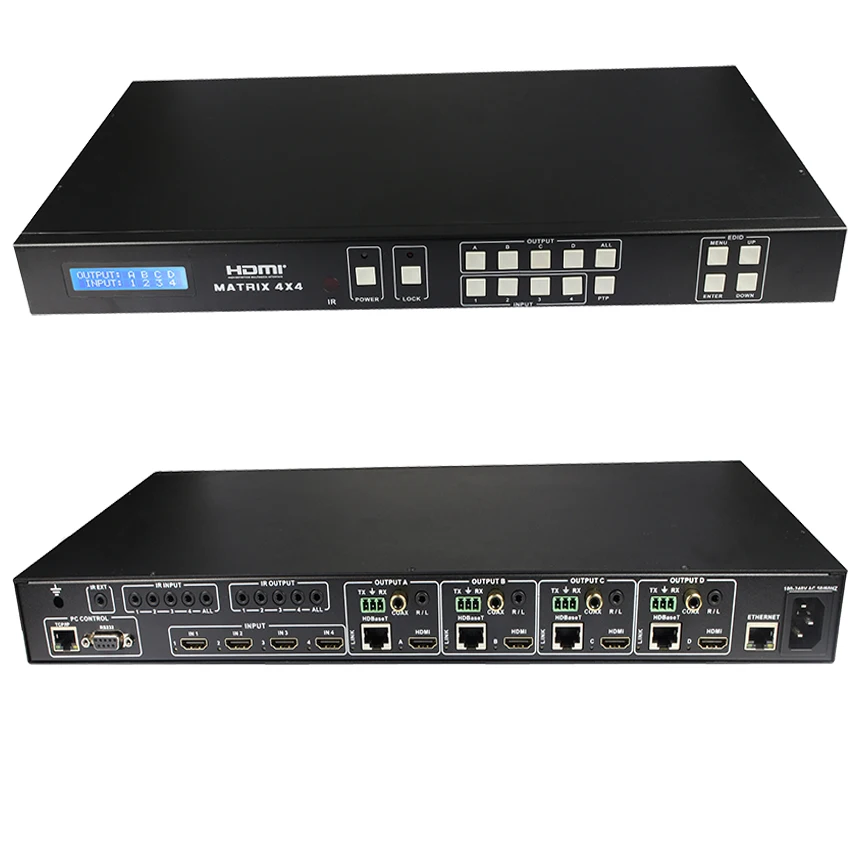

5,1 Передняя панель

Часть 1.LCM: Отображает информацию о каждом параметре ввода и вывода и управлении EDID.

Часть 2.ИК: Окно ИК-приемника (принимает только сигнал дистанционного управления этого устройства).

         Мощность: Нажмите эту кнопку для включения/выключения устройства. Светодиодный индикатор загорается зеленым цветом при включении, красным, когда он находится в режиме ожидания.

         Замок: Нажмите эту кнопку, чтобы заблокировать все кнопки на панели, нажмите еще раз, чтобы разблокировать.

Часть 3.Выход/вход: Нажмите кнопку вывода и ввода, чтобы выбрать выход, соответствующий входу.

Например: Нажмите OUTPUT ALL>INPUT 1, выход A,B,C,D будет установлен для ввода 1.

Нажмите кнопку PTP, выход A,B,C,D будет соответствовать входу 1,2,3,4.

Часть 4.EDID:Умное управление EDID, LCM будет отображать работу EDID.

Нажмите кнопку меню, введите Окно управления EDID, нажмите кнопку «вверх» или «вниз», чтобы выбрать необходимые настройки EDID, нажмите кнопку «Ввод», чтобы выбрать источник ввода загрузки. Можно легко загрузить любой режим EDID на любой источник ввода.

Примечание: Таблица режимов EDID

EDID. Для чего это и для чего он используется?

При нормальных обстоятельствах исходное устройство (цифровое и аналоговое) потребует информации о подключенном устройстве/дисплее, чтобы оценить, какие разрешения и функции доступны. Затем источник может обслуживать свой выход, чтобы отправлять только разрешения и функции, совместимые с подключенным устройством/дисплеем. Эта информация называется EDID (данные расширенного отображения)

И устройство источника может принимать и читать только один EDID от подключенного устройства/дисплея. Точно так же источник только выход одного разрешения для использования подключенным устройством/дисплеем.

Почему EDID так важен с матрицей HDMI?

Матрица представляет собой сложную технологию, которая копирует и переключает между несколькими входами и выходами. Каждому подключенному источнику устройства потребуется один EDID для чтения. Управление EDID тщательно обрабатывается матрицей HDMI для обеспечения одного EDID для каждого источника для чтения.

Какие опции мне нужно управлять EDID в матрице HDMI?

Во-первых, важно отметить, что каждое устройство источника может выводить только один тип видео/аудио сигнала. Это включает в себя разрешения и тайминги. Когда используются несколько устройств/дисплеев, например, с матрицей HDMI, важно использовать устройства/дисплеи с аналогичными или совместимыми разрешениями/функциями. Это гарантирует, что один видео/аудио сигнал, производимый источником устройства, принимается всеми подключенными выходными устройствами/дисплеями. У пользователя есть возможность через окно управления EDID выбрать, как устройство будет управлять EDID с нескольких устройств/дисплеев HDMI. Поэтому пользователь имеет некоторый контроль над разрешениями/функциями, которые будут выводить исходные устройства. Матрица HDMI имеет несколько режимов управления EDID, которые будут контролировать, как информация EDID от нескольких устройств/дисплеев объединяется, игнорируется и направляется.

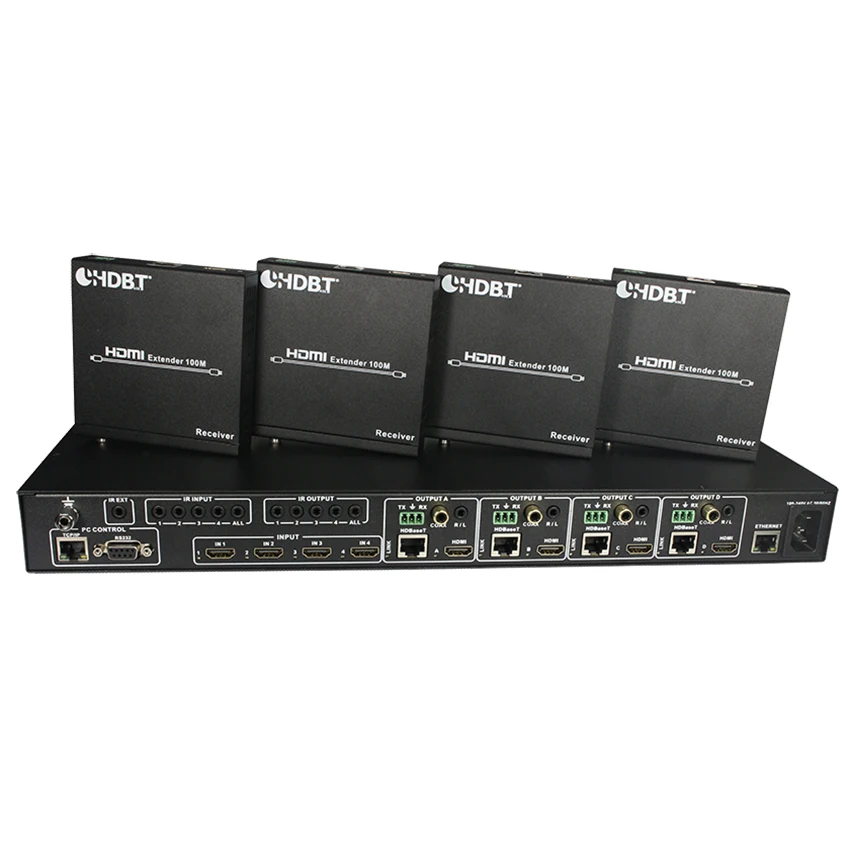

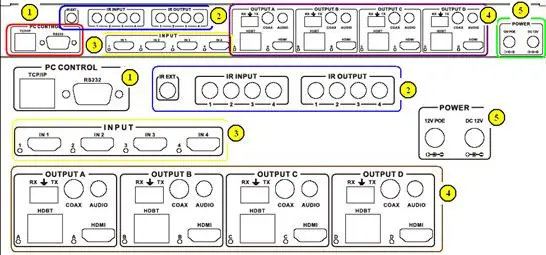

5,2 задняя панель

Часть 1: контроль ПК

TCP/IP:Этот порт является связующим звеном для контроля TCP/IP, подключается к активной Ethernet-связи с концевым кабелем RJ45.

RS232:Подключение к компьютеру или система управления с D-Sub 9-контактный разъем кабеля для передачи RS-232 команды.

Часть 2: ИК-канал

IR EXT:Если датчик панели затруднен или устройство установлено в закрытой области из инфракрасной линии видимости, входящий в комплект ИК-приемник RX может быть вставлен в порт IR EXT сзади, чтобы расширить диапазон ИК-датчика и включить местное управление матрицей.

  ИК вход/выход:Интерфейс системы управления IR. Для получения дополнительной информации, пожалуйста, ознакомьтесь с вводом системы управления Super IR.

Часть 3: HDMI вход

Подключите к входным устройствам HDMI, таким как dvd-плеер или приставка с кабелем HDMI.

Часть 4: выход

Выход HDMI подключается к телевизорам или мониторам HDMI, а выход HDBT подключается к ресиверу HDBT. Коаксиальный и аналоговый аудиовыход подключается к аудиоусилителю. TX и RX для связи RS232 с приемником HDBT TX и RX.

Часть 5: вход питания постоянного тока и POE

Подключите 12V/5A постоянного источника питания в DC12V и 12V/POE порта для матрица мощность и HDBT Питание приемника в такой стране, как.

6. Пульт дистанционного управления

1. Нажмите эту кнопку для включения матрицы или установите ее в режим ожидания.

2. Нажмите эту кнопку, чтобы выбрать выход A,B,C,D для ввода 1,2,3,4 порта.

7. ИК-система управления(Инфракрасная обратная связь матричных и исходных устройств)

Матрица-это не только коммутатор и расширитель нескольких сигналов HDMI на несколько приемников HDMI, расположенных удаленно, он также передает ИК-сигналы управления через ИК-систему обратного вызова в Матрицу и источники HDMI для полного, независимого управления всеми подключенными входами из выходных мест.

Двусторонний ИК-вызов между матрицей, источниками и дисплеями из нескольких мест

Ключевой особенностью матрицы является дискретное ИК-управление матрицей, источники и дисплеи из любого местоположения-поэтому входы в конце матрицы могут управляться в месте отображения и дисплеи могут управляться в месте матрицы. Это достигается путем размещения серии ИК-излучателей на устройствах для управления и ИК-приемников во всех местах, с которыми вы хотите управлять, чтобы включить ИК-сигнал для путешествий двумя способами через один Cat5e/6/7 кабель.

01. На Матрица конец: вставьте 3,5 мм гнездам ИК TX Излучатели в комплекте с блоком в ИК TX излучатель порты на задней части матрица согласно входного сигнала. ИК-сигнал добавляется к HDMI устройства ввода, так, например, если пользователь следит за Blu-Ray на входе 1, ИК-сигнал будет направлен через гнездо IR TX1 для управления устройством.

Так как каждый порт IR TX выделяется на отдельный входной порт HDMI, если пользователь не может установить ИК-контроль устройства, следует позаботиться о том, чтобы проверить во-первых, что ИК-излучатель и входные порты HDMI совпадают (вход 1-TX1, вход 2-TX2 и т. д.) с вилками, защищенными в правильных портах, И во-вторых, что ИК-излучатели TX надежно крепятся непосредственно к передней части входов и закрывают окна инфракрасного датчика исходных устройств. Некоторые более поздние настройки могут потребоваться для расположения датчика для достижения наилучших результатов производительности-иногда Перемещение датчика в различные области на источнике может улучшить производительность ИК.

Примечание: инфракрасные приемные зоны устройств могут быть расположены путем освещения фонарика на передней части устройства-датчик должен быть виден через пластик как маленький, круглый предмет внутри. Вставьте 3,5 мм гнезда ИК RX приемники в RX портов, Убедитесь, что сами приемники расположены в четком виде, чтобы получить инфракрасный сигнал от пульта дистанционного управления, используемого для управления выходами дисплея.

02. В конце дисплея: вставьте IR RX приемник в IR RX порт дисплея приемника балун, С приёмниками, которые сами помещают в четкое изображение на дисплеях или рядом с ними, чтобы получить инфракрасный сигнал от пульта дистанционного управления, используемого для управления входами. Вставьте ИК TX разъем эмиттера в ИК TX порт дисплея приемника балун, гарантируя, что датчик эмиттера надежно прикреплен к окну инфракрасного датчика Дисплей. Выполните одно и то же соединение и позиционирование для всех баллонов/дисплеев, подключенных к матрице. Если все ИК-излучатели TX и ИК-приемники RX расположены и правильно соединены с источниками, отображает и отображает приемники, полностью питание и матрица настроена на ИК-обратную связь включен и ИК-TX Swicth режим активирован, теперь возможно двустороннее ИК.

Примечание: ненадежные или плохо защищенные ИК-излучатели и Приемники могут привести к прерывистым ИК-сигналам управления, передаваемым в Матрицу и из нее. Проверьте ваше размещение и настройте при необходимости.

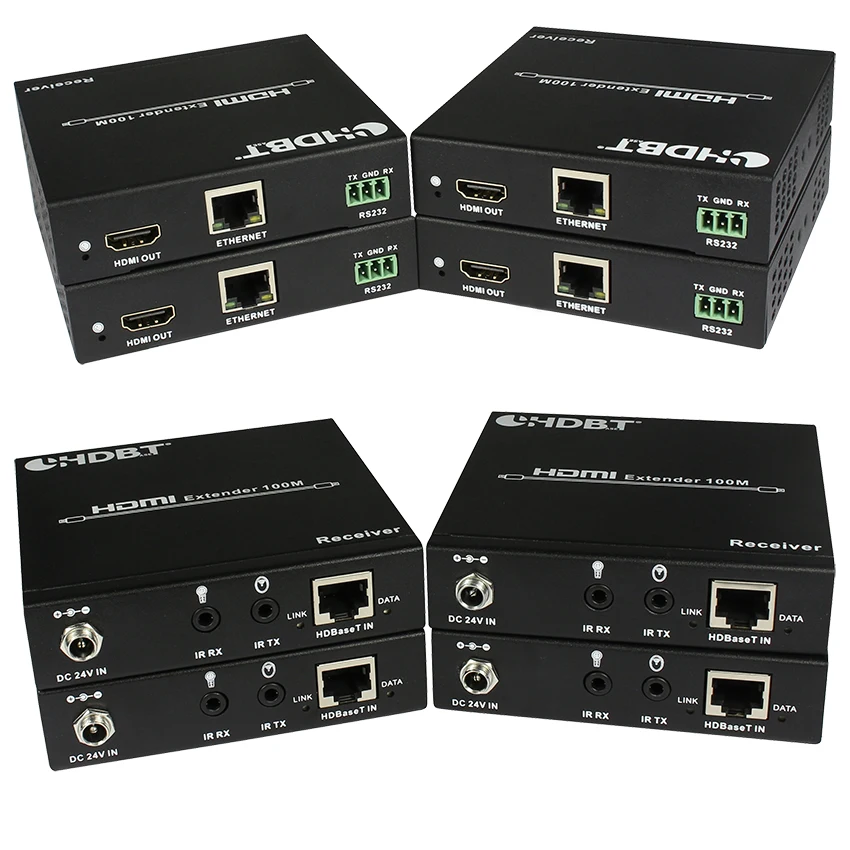

8. HDBT приемник

1. Порт RS232: comuniate с 4x4 матрицей RS232.

2. ИК-вход: подключение к ИК-приемнику для приема ИК-сигнала. Убедитесь, что Дистанционное использование находится в пределах прямой линии видимости ИК-приемника.

3. ИК выход: Подключите кабель IR Blaster, входящий в посылка, для передачи ик-сигнала. Пассируйте ИК-бластер в прямой линии зрения оборудования, которое будет контролироваться.

4. HD BaseT IN: Стандартный HDBaseT входной порт сигнала.

5. Вход постоянного тока: подключите блок питания 12 В постоянного тока.

6. Светодиодный канал: этот красный светодиодный индикатор горит, когда передатчик и приемник соединены с кабелем CAT5e/6/7.

7. Светодиодный индикатор данных: Красный светодиодный индикатор горит, когда сигнал BaseT HD является нормальным.

8. Выход HDMI: выходной порт HDMI.

9. Светодиодный выход HDMI: Красный светодиодный индикатор горит при подключении HDMI к HDTV.

10. Обновление: для обновления программного обеспечения.

9. Руководство пользователя контроллера ПК

Установка

Matrix controller-это зеленое программное обеспечение. Просто скопируйте матричный контроль ler.exe на ПК, который используется для управления матрицей через RS232 COM порт или TCP/IP для завершения установки.

Подготовка

N подключение ПК и матрицы с помощью кабеля RS232 (заголовки обеих сторон кабеля должны быть женскими) или TCP/IP (Локальная сеть)

N матрица питания

N двойной щелчок matirxcontroler.exe значок для запуска

Как управлять матрицей

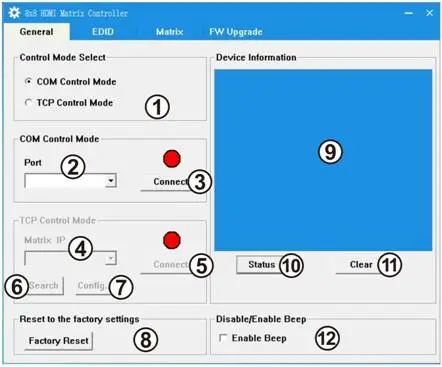

УСтраница «Общие»

1.Выберите режим RS232 COM или TCP

2.Выберите порт RS232 COM

3.Нажмите для подключения или отключения ПК и матрицы

4.Выберите Matrix IP

5.Соответствие матричному IP

6.Поиск матрицы IP

7.Настройка матрицы IP и MAC

8.Нажмите, чтобы перейти к заводским настройкам

9.Область отображения информации об устройстве

10.Нажмите, чтобы обновить состояние устройства: Включите информацию об устройстве, отображаемую в9 Параметры площади и ввода/вывода на странице «Матрица»

11.Нажмите, чтобы очистить информацию об устройстве

12.Включить или отключить звуковой сигнал

Настройка TCP

После действия7, Отредактируйте форму, как показано ниже:

1.Выберите автоматический или статический IP

2.Перезапись матрицы IP

3.Перезапись матрицы MAC

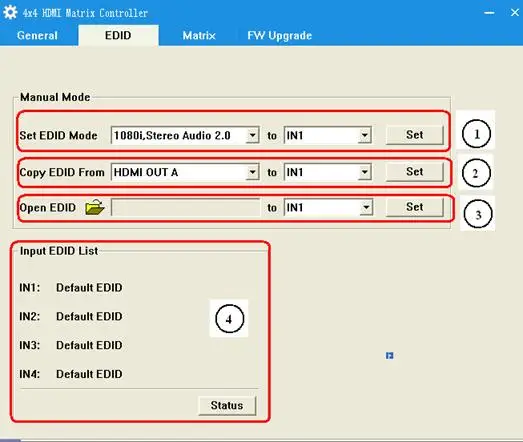

УСтраница «EDID control»

Контроллер имеет 3 способа установки режима EDID. Ручной режим, режим копирования и режим открытия EDID файла.

1.Выберите необходимый EDID для ввода порта и нажмите кнопку set EDID будет записывать в выбранные входные порты HDMI.

2.Скопируйте выбранный выход HDMI или HDBT выход EDID и нажмите кнопку set для записи в выбранные входные порты HDMI.

3.Откройте пользовательский файл EDID и нажмите кнопку set для записи в выбранные входные порты HDMI.

4.Нажмите кнопку состояния, чтобы обновить статус ввода EDID.

УСтраница «Матрица»

1.Светодиодный номер входного сигнала для соответствующего выхода

2.Нажмите, чтобы выбрать входной порт для соответствующего выходного порта

3.Нажмите, чтобы выбрать предыдущий или следующий входной порт для соответствующего выходного порта

УСтраница «FW upgrade»

1.Нажмите, чтобы открыть файл FW (расширение файла «. fw»)

2.Отображение пути к файлу FW

3.Отображение хода обновления программного обеспечения

4.Нажмите, чтобы обновить матричное программное обеспечение

5.Отображение сообщения о обновлении программного обеспечения

6.Очистите сообщение об обновлении программного обеспечения

10. Работает и подключается

1. Подключите до 4 источников, таких как Blu-Ray плеер, игровая консоль, приемник a/V, кабель или спутниковый приемник и т. д. к входам HDMI на устройстве. Не горячо! Аккуратно вставьте и извлеките кабели с выключателем питания. Подключение и отключение, в то время как блок питания может привести к повреждению схемы.

2. Подключите выходные порты HDBT и/или выходные порты HDMI, начиная с вывода 1, к приемникам HDBT Receiver display (продается отдельно) (Использование хорошо завершенных или предварительно завершенных кабелей Cat5e/6/7 не более 328 футов)

3. При использовании UTP Подключите выходные порты HDMI приемников HDBT (продаются отдельно) к дисплеям высокой четкости, таким как HDTV или HD проектор, который использует HDMI входы. Обратите внимание, что высокоскоростные кабели HDMI рекомендуются для расстояний, которые необходимы для каждого соединения.

4. Подключите ИК-передатчики к задней части матричного переключателя (ИК-TX), передатчики маркируются ИК-TX, поместите перед ИК-приемником источника, убедитесь, что каждый излучатель находится перед ИК-приемником. Предоставляется двусторонняя клейкая лента.

5. Подключите ИК-приемники к порту приемника HDBT (продается отдельно), приемники маркируются IR RX, используйте двустороннюю клейкую ленту для приклеивания излучателей на каждом дисплее в нужном месте, которое получит удаленный сигнал.

6. Для питания сначала Подключите источник питания, а затем матрицу (блок питания входит в комплект), а затем Дисплейные приемники, затем каждый выход подключен.

7. Питание на каждом устройстве в той же последовательности.
