Модуль управления ШИМ TL494 SG3525 1 шт. плата частотой модуль сделай сам - купить по
История изменения цены
*Текущая стоимость 60.8 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-21-2026 | 71.9 руб. | 75.14 руб. | 73 руб. |
| Feb-21-2026 | 71.50 руб. | 75.28 руб. | 73 руб. |
| Jan-21-2026 | 59.99 руб. | 62.62 руб. | 60.5 руб. |
| Dec-21-2025 | 70.4 руб. | 74.98 руб. | 72 руб. |
| Nov-21-2025 | 61.56 руб. | 64.35 руб. | 62.5 руб. |
| Oct-21-2025 | 68.61 руб. | 71.18 руб. | 69.5 руб. |
| Sep-21-2025 | 68.88 руб. | 71.99 руб. | 69.5 руб. |
| Aug-21-2025 | 67.59 руб. | 70.54 руб. | 68.5 руб. |
| Jul-21-2025 | 67.87 руб. | 70.97 руб. | 68.5 руб. |
Описание товара

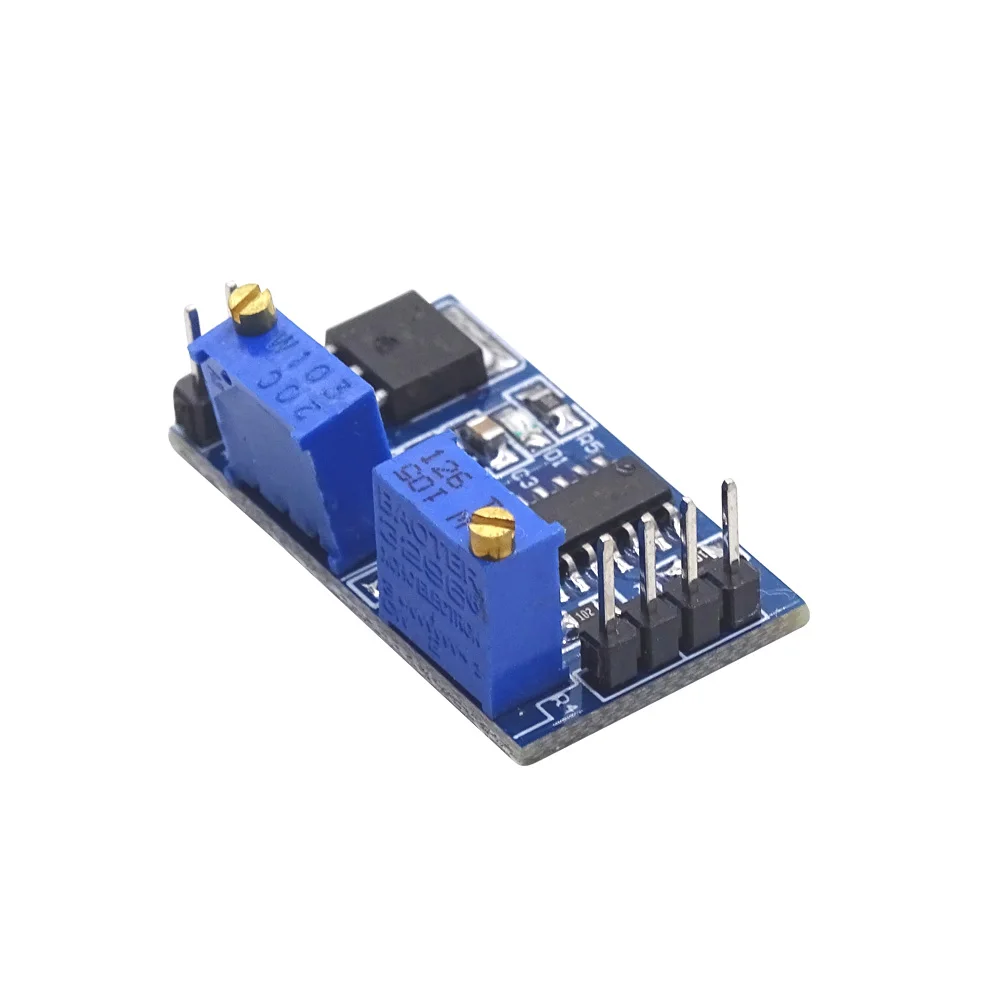

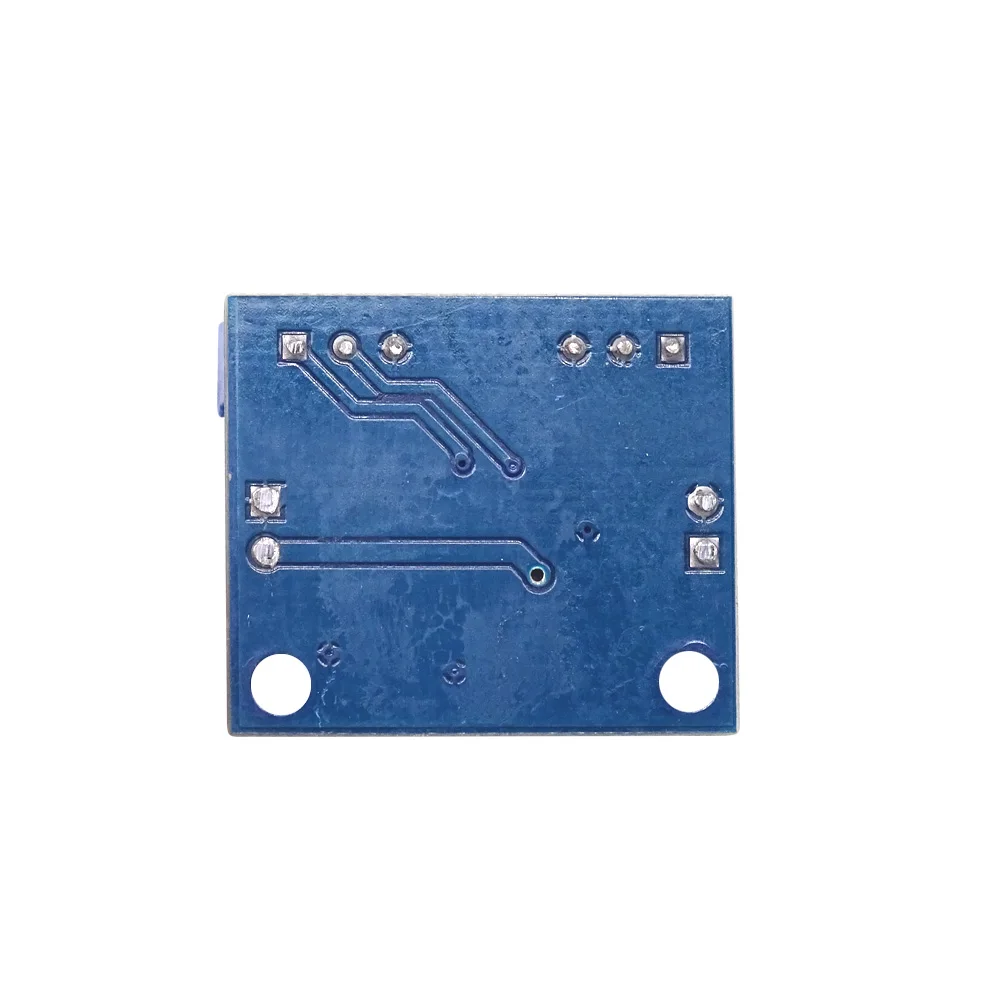

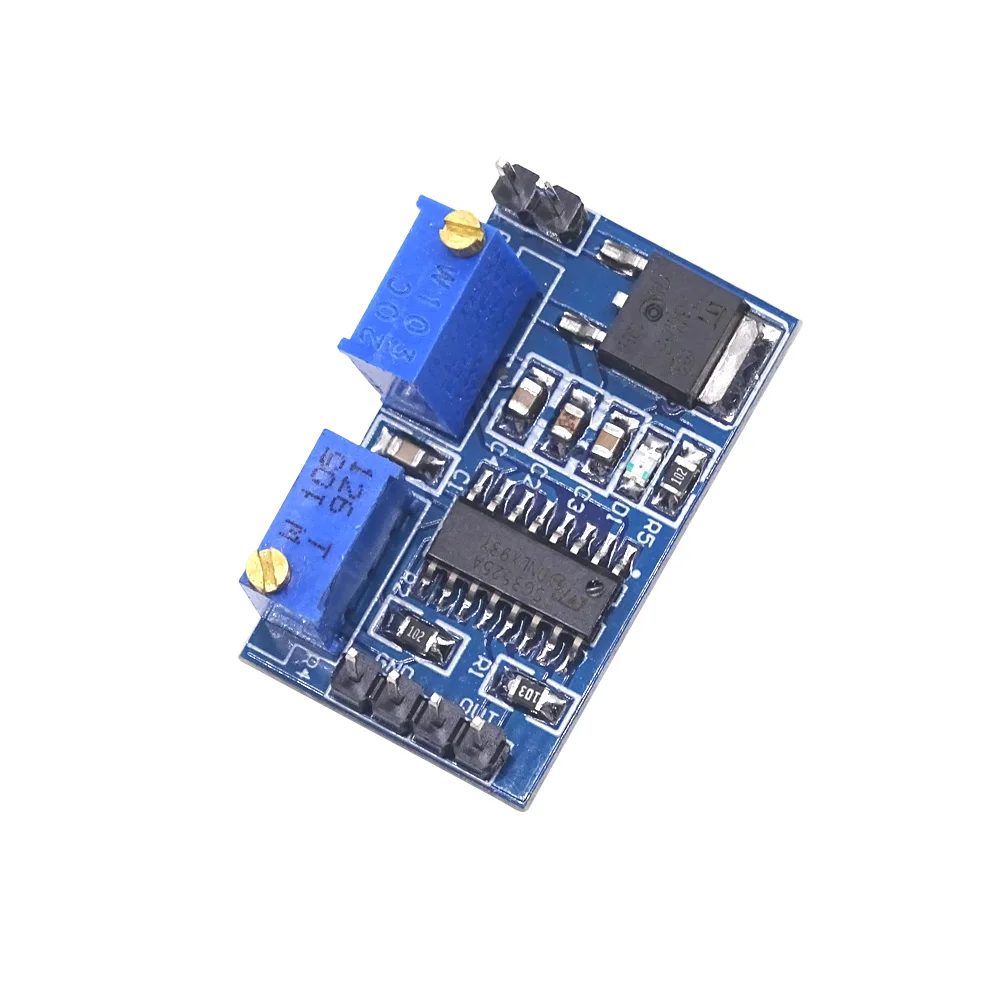

SG3525
Описание:
1. SG3525A ШИМ чип управления
2. Чип регулятора 78M05 обеспечивает надежное напряжение для справки
3. Два прецизионных регулируемых резистора, R3 контролирует рабочий цикл, R4 частота управления
4. Бортовой индикатор питания
5. Рабочее напряжение: 8 ~ 12 В
6. Размер платы: 30,8 (мм) x18 (мм)

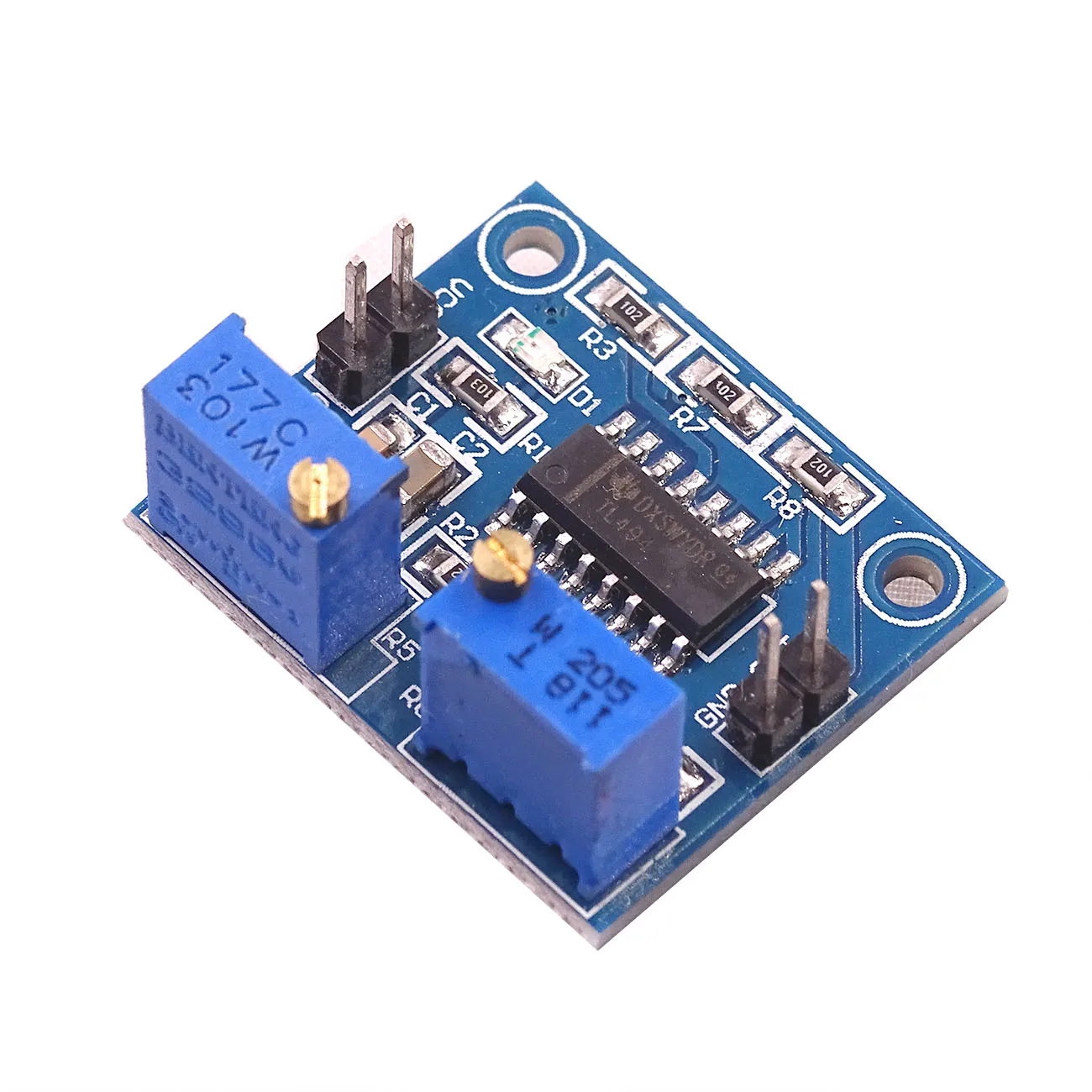

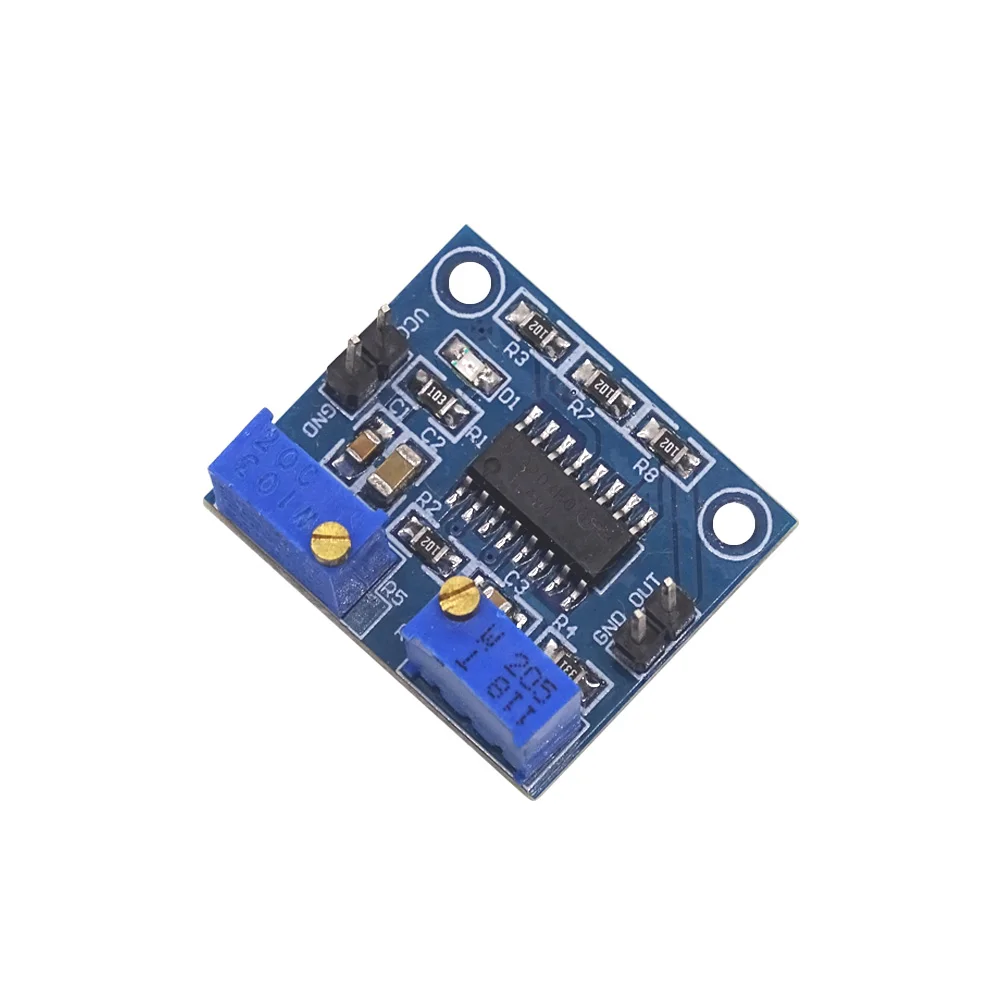

TL494
Введение:

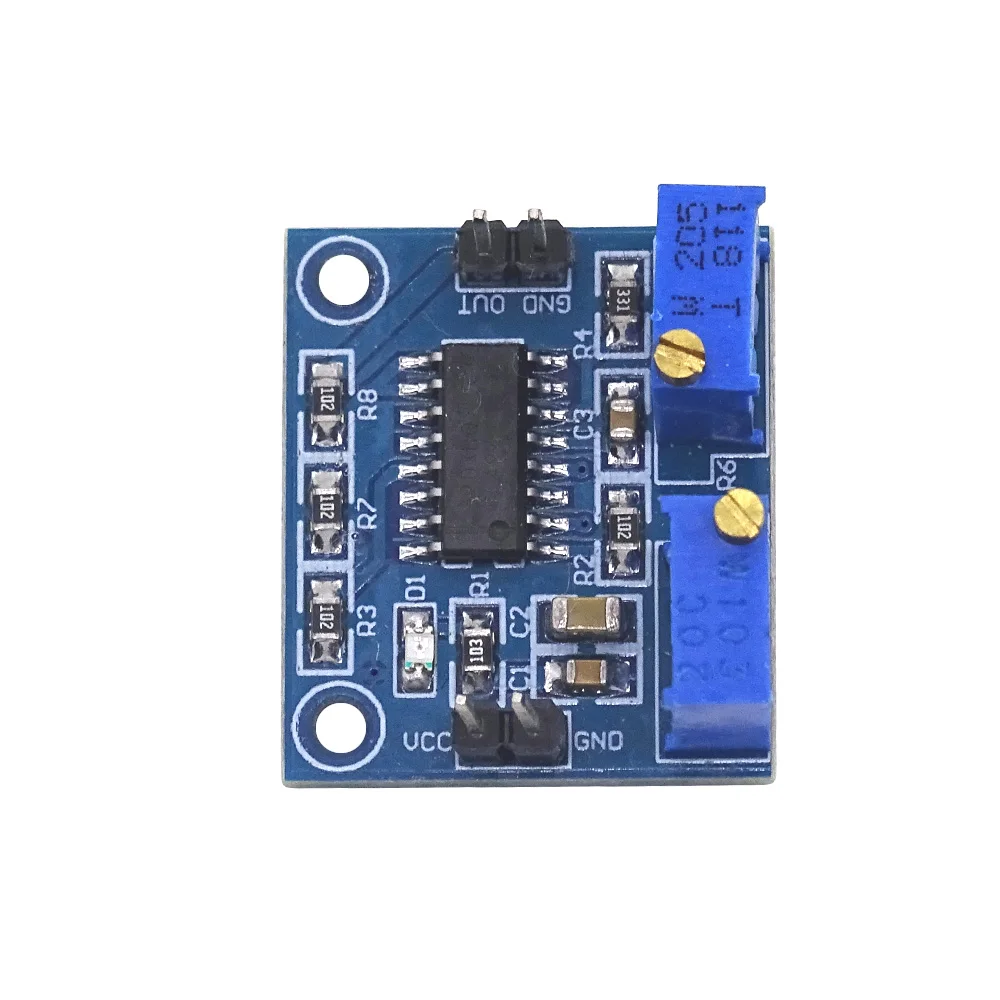

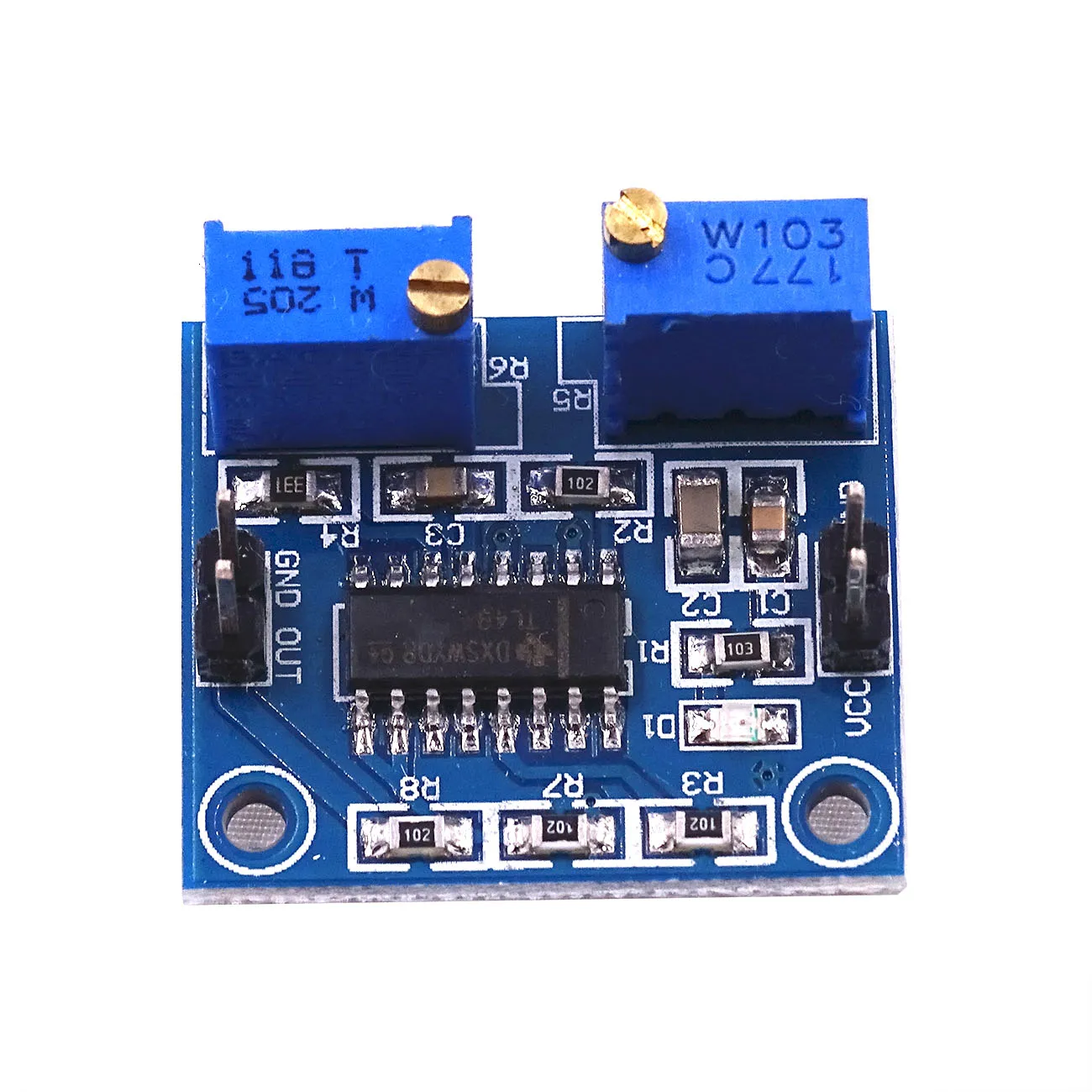

Модуль регулировки PWM TL494, который может регулировать выходную частоту и рабочий цикл, широко используется в коммутации источника питания, цепи привода PWM и т. д. Особенности: Выходная частота PWM может быть скорректирована в диапазоне 300 Гц-100 кГц, и рабочий цикл может быть отрегулирован до 96% Выходная способность вождения сильна, и сигнал стабильный. Параметры: Рабочее напряжение модуля: постоянный ток 7-40 В, лимит 42 в Максимальный выходной ток: 250 мА Выходное напряжение 5 В постоянного тока Максимальная потребляемая мощность: 1000 мВт Температура рабочей среды: 0-70 ℃ Отверстия для позиционирования 1 и 2 являются M2.5, а диаметр сквозного отверстия-2,7 мм Как показано на рисунке выше, левым VCC / GND является входное напряжение VCC, подключенное к положительному напряжению постоянного тока 7-40 в, и GND заземлен. Выход/GND справа-выходной терминал PWM, выход-это выходной терминал положительного сигнала, и GND может быть заземлен. R5 предназначен для регулировки выходного цикла, R6-выходная частота Инструкции: Подключите VCC к DC 7V-40V, как показано

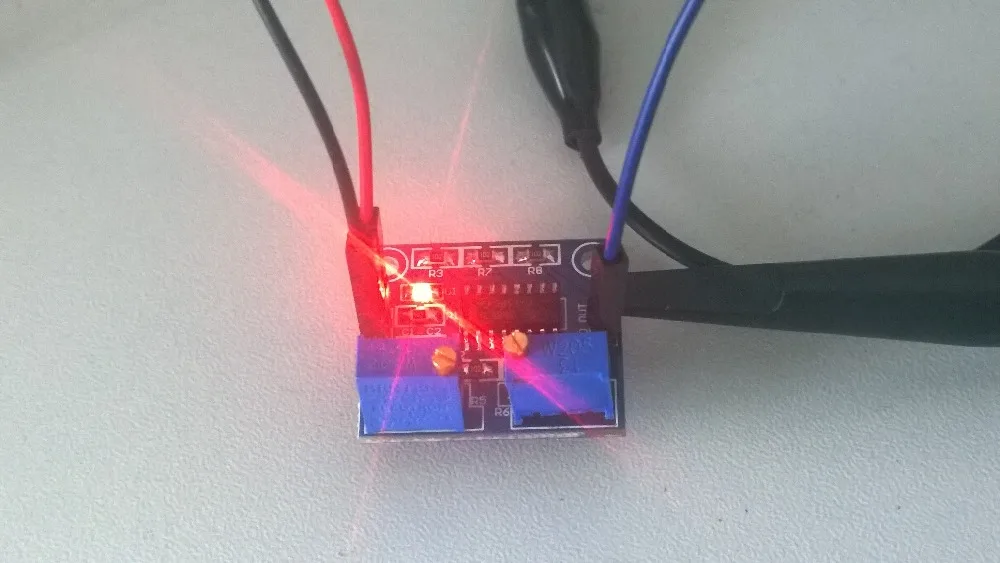

Светильник красного индикатора указывает на то, что блок питания работает должным образом.

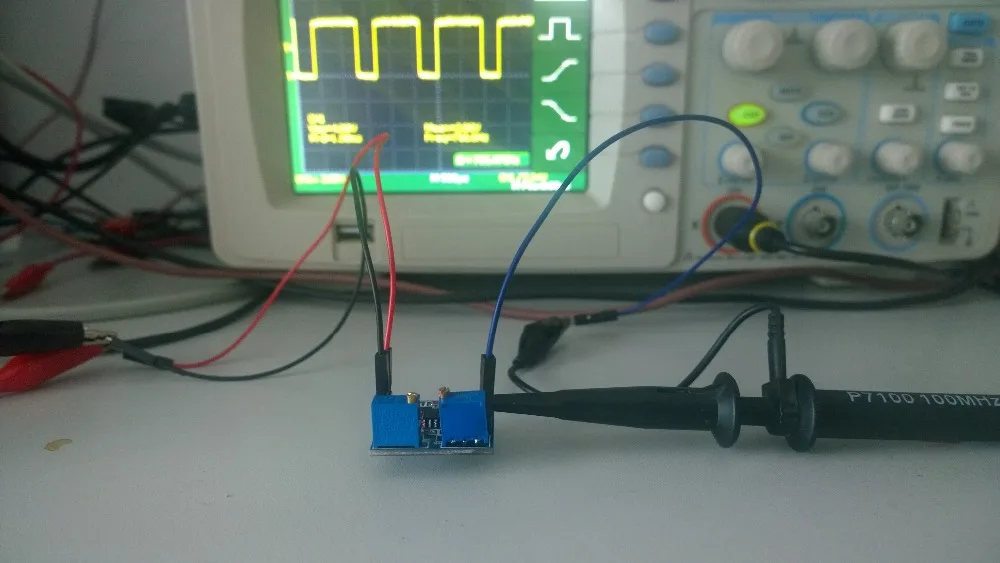

Подключите внешний интерфейс этого модуля к положительному терминалу входного терминала осциллографа и GND к отрицательному терминалу входного сигнала осциллографа.
Регулировка рабочего цикла и частоты
Среди них регулировка потенциометра R5 заключается в регулировании рабочего цикла, а регулировка потенциометра R6-для регулировки частоты.

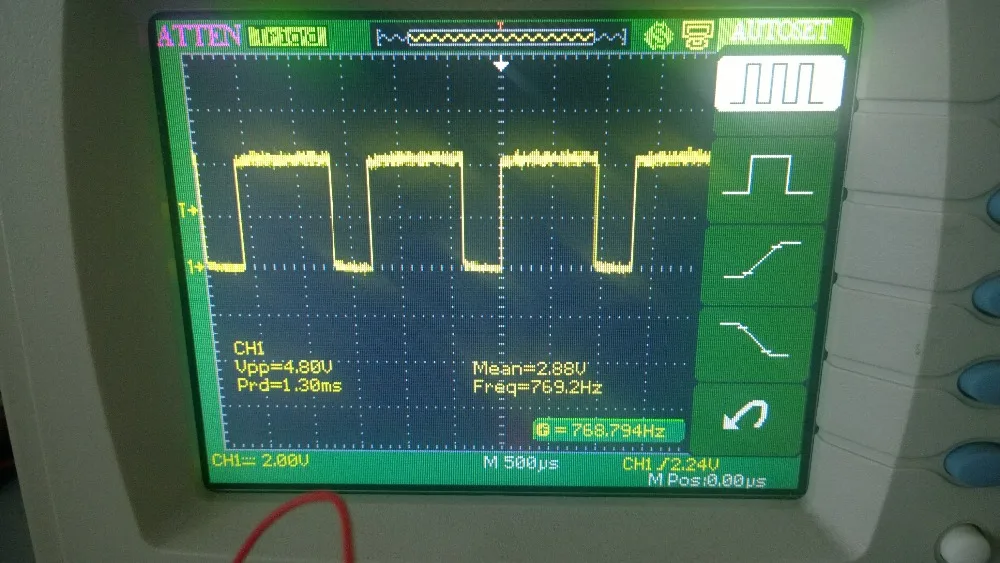

Отрегулируйте выходную частоту до более 700 Гц, как показано ниже
PWM привод
После регулировки требуемой частоты и рабочего цикла, непосредственно Подключите к положительному входному терминалу цепи вождения и GND к отрицательному входному терминалу цепи вождения.
