CM 230 4 ~ 20 мА сигнал на выходе Новый Измеритель проводимости Тестер монитор

2017 Новый Измеритель проводимости verison CM-230

Чистый

Счетчик воды монитор 4-20mA

Включает в себя один датчик

Пожалуйста, сообщите мне, что вам нравится модель датчика, пожалуйста, проверьте мое фото!

Монитор кондуктометра модель

Инструкции по эксплуатации

1. Введение

Монитор проводимости CM-230, обновленный на основе CM-230, обеспечивает предварительное измерение и компенсацию температуры через MCU. Благодаря простой эксплуатации и полной функции, он широко используется при обратном осмосе для опреснения морской воды и электронного микрофильтра.

2. Особенности

1) автоматически Реверсивный диапазон измерения

2) Автоматическая Настройка до нуля

3) одновременный просмотр проводимости и значений температуры

4) Коэффициент входного электрода на панели

3. Технические характеристики

1) Диапазон измерения: 0-1999 & micro;S/см

Автоматически Реверсивный Диапазон измерения: 0-19,99 & micro;S/cm, 0-199,9 & micro;S/cm и 0-1999 & micro;S/cm

Компенсация температуры: Автоматическая компенсация температуры, диапазон компенсации 0-60 ℃, точка компенсации 25 ℃, Коэффициент компенсации 2.0%/℃

3) Дисплей: 3,5 Цифр 0,56 ''подсветка ЖК для проводимости дисплея

4) Точность: ± 2% (F · S)

5) Электрод: 1,00 см-1Пластиковый Платиновый держатель, 4 'трубка соединена винтом, длина кабеля 5 м

6) выход постоянного тока 4-20 мА: верхнее значение может быть установлено при условии 20мА

7) Источник питания: 220 В переменного тока ± 10%, 50 Гц

8) Размеры: Размер оправы: 96 × 48 (мм), Размер панели: 91 × 45 (мм), Глубина: 100 (мм)

9) стандарт тестирования: Q31/0114000321C004-2016

4. Спереди Панель

Описание:

1. ЖК-дисплей для проводимости 2. Установите ключ для выбора функции 3. Измените значение

2. 4. Переместите точку значения 5. Схема подключения провода на задней панели

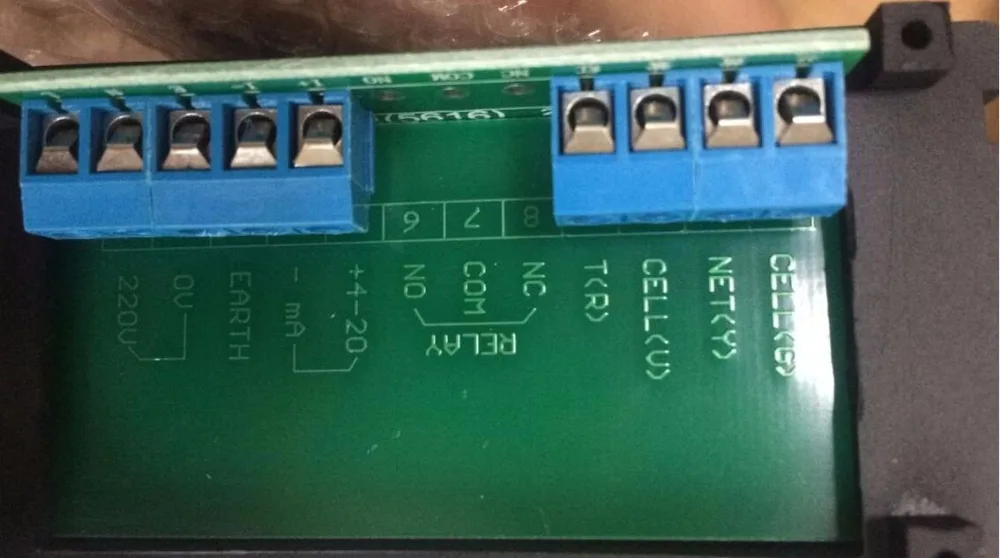

Описание:

1. Вход питания terminal1: 220 В, Терминал 2: 0 В, Терминал 3: земля

2. 4-20 мА выходной терминал 4: -Ма, терминал 5: 4-20 мА

3. Клемма электрода 6: Красный [T(R)], клемма 7: фиолетовый [ячейка (V)], терминальная 8: желтый [сетка (Y)], клемма 9: зеленый [сотовый (г)]

4. Инструкция по эксплуатации

1) поместите инструмент на рабочий стол и закрепите дисплей.

2) После правильного подключения провода электрода, провода источника питания, входного провода и выходного провода в соответствии с схемой подключения провода на задней панели, подключите источник питания.

3) поместите электрод в трубку с водой, затем включите.

4) набор коэффициентов:

4,1) нажмите клавишу SET, C = X.XXX будет отображаться.

4,2) Пресс"И harr;"Ключ, переместите точку.

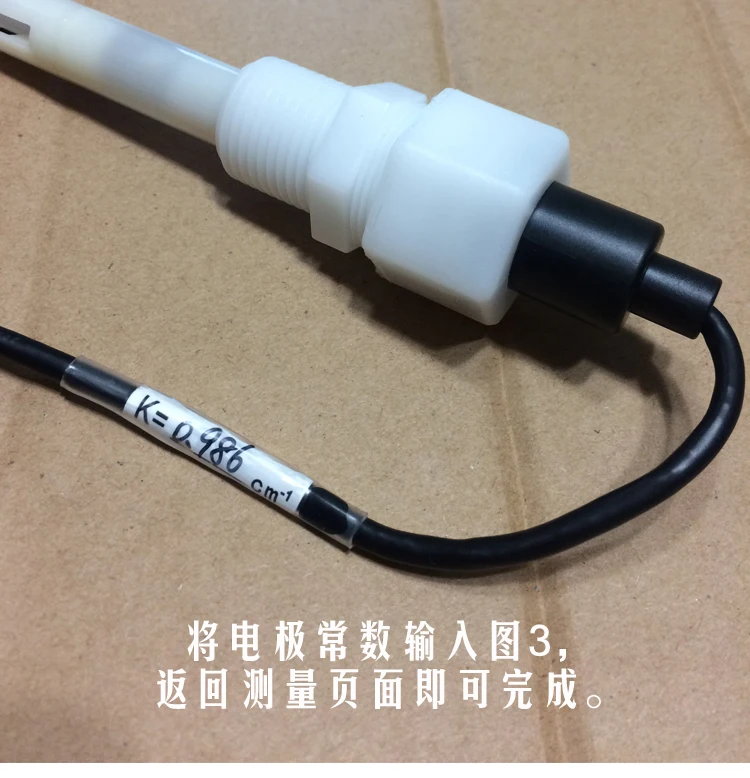

4,3) Пресс"↕"Ключ, измените отображаемое значение, если это не коэффициент. (Коэффициент на проводе электрода)

5) 4-20mA

5,1) нажмите клавишу SET, XXXX будет отображаться. Пресс"И harr;"И"↕", Будут отображаться соответствующие значения. Е. Г. В том случае, если максимальное значение равно 20mA, 4-20mA будет выводиться в диапазоне 0-20,00 & микро-; Невысокий массивный каблук (см).

5,2) нажмите кнопку SET еще раз, затем измерение функционально.

Примечание:

Ø что Последняя цифра мигает означает, что она находится под набором.

Ø нажмите клавишу SET, чтобы войти в окно функции ниже.

1. Несущественным образом отличаться

1) кабель для тестирования электрода должен быть специальным кабелем. Если длина изделия превышает заводскую (5 м), пожалуйста, подтвердите длину при размещении заказа. Для хорошей точности измерения, пожалуйста, не забудьте использовать специальный кабель.

2) сигнал для измерения проводимости слабый. Во избежание помех или разрыва счетчика, кабель электрода не должен быть связан с любыми другими кабелями.

3) абсолютно правильное соединение является обязательным, так как счетчик чувствителен.

4) Реле предпочтительно для сигнала тревоги для безопасной работы.

2. Установка электрода (см. Иллюстрацию ниже)

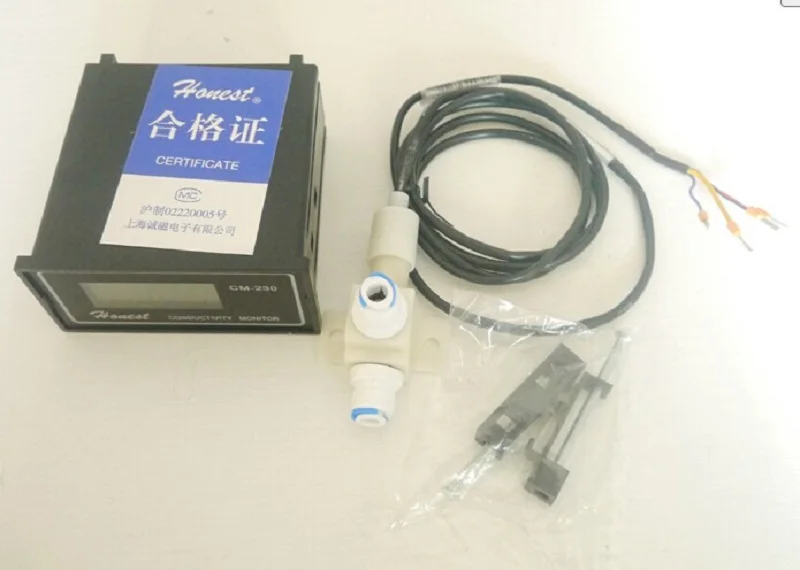

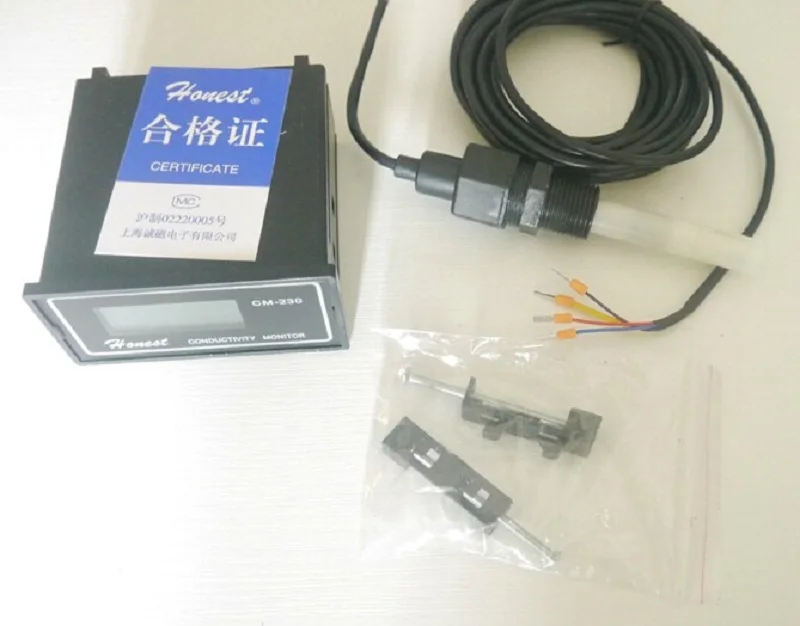

3. Что входит в комплект

Посылка включает в себя:

Пожалуйста, сообщите мне, что вам нравится модель датчика, пожалуйста, проверьте мое фото!

Фото для проверки
