Полноцветная светодиодная точечная матрица RGB Светодиодная панель экрана

Полноцветная светодиодная точечная матрица RGB Светодиодная панель экрана

Описание:

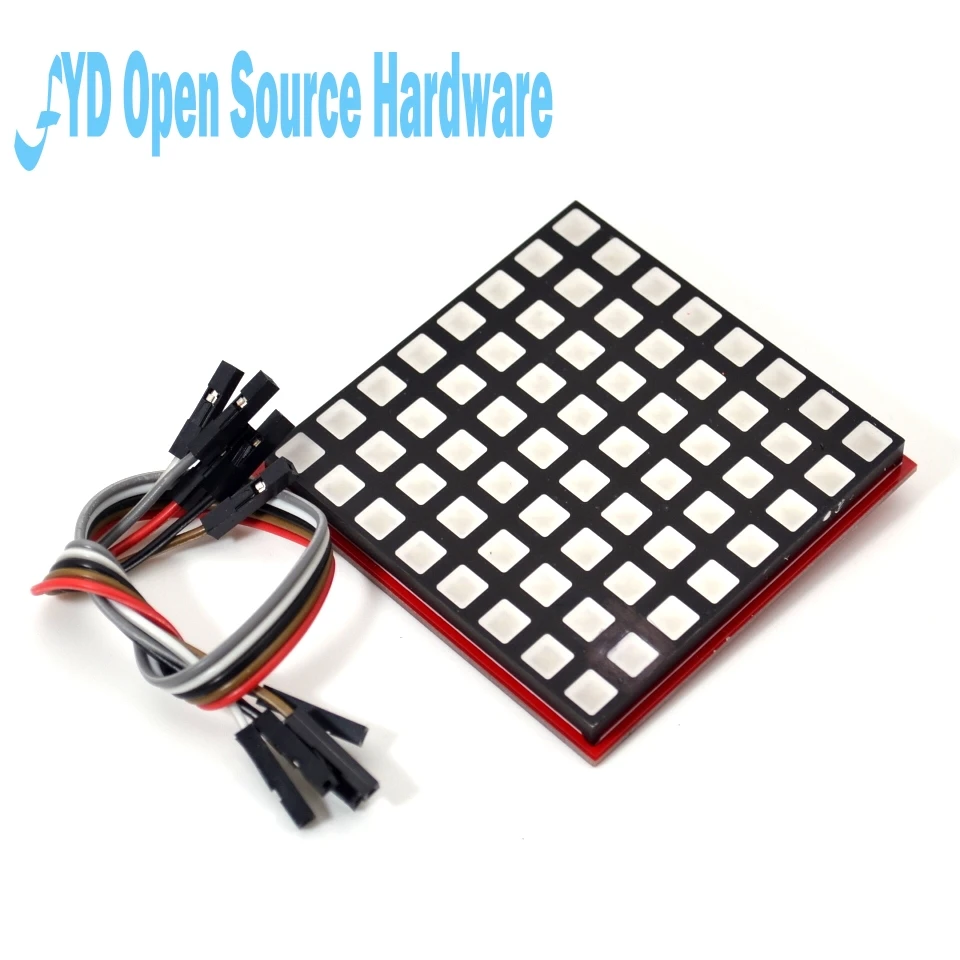

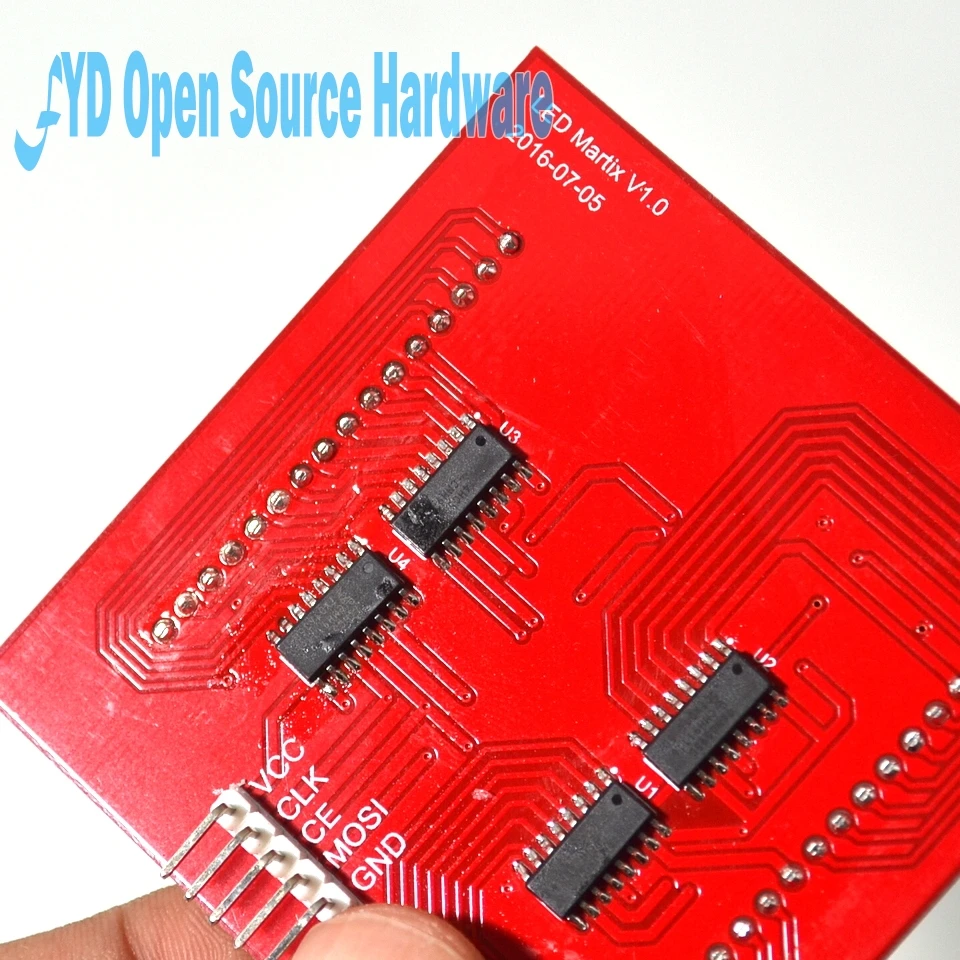

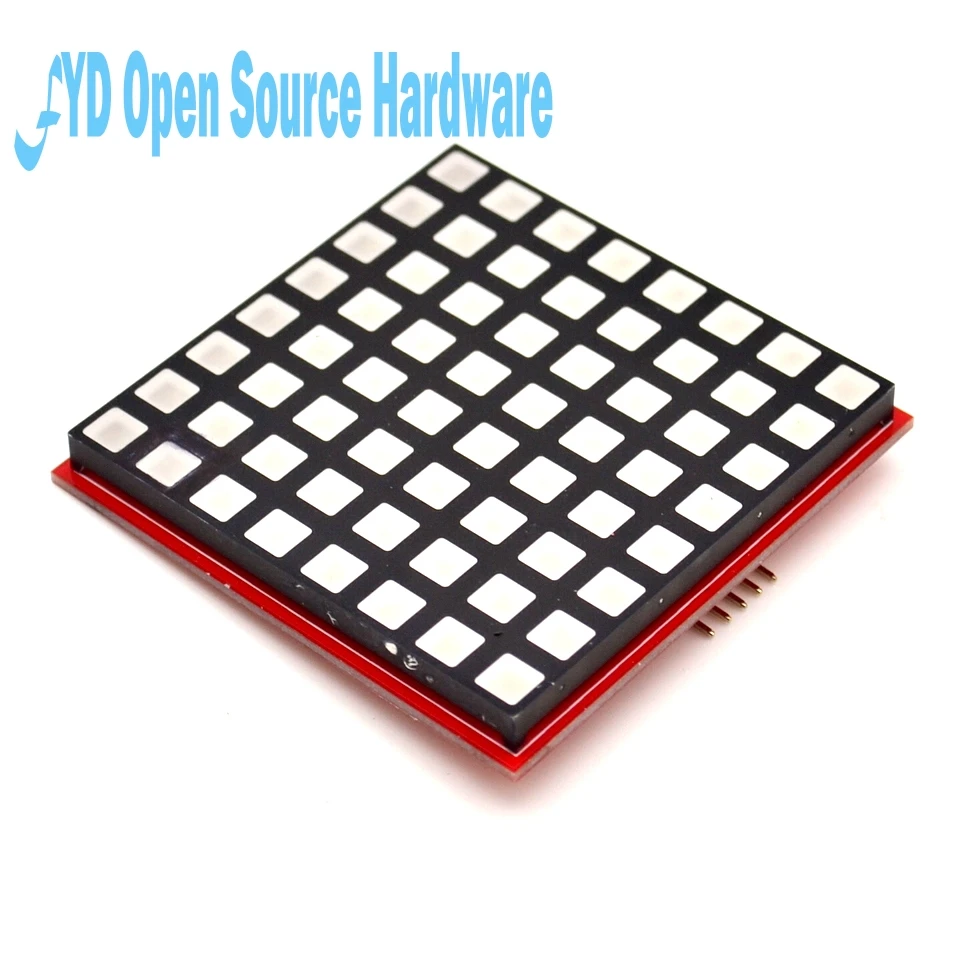

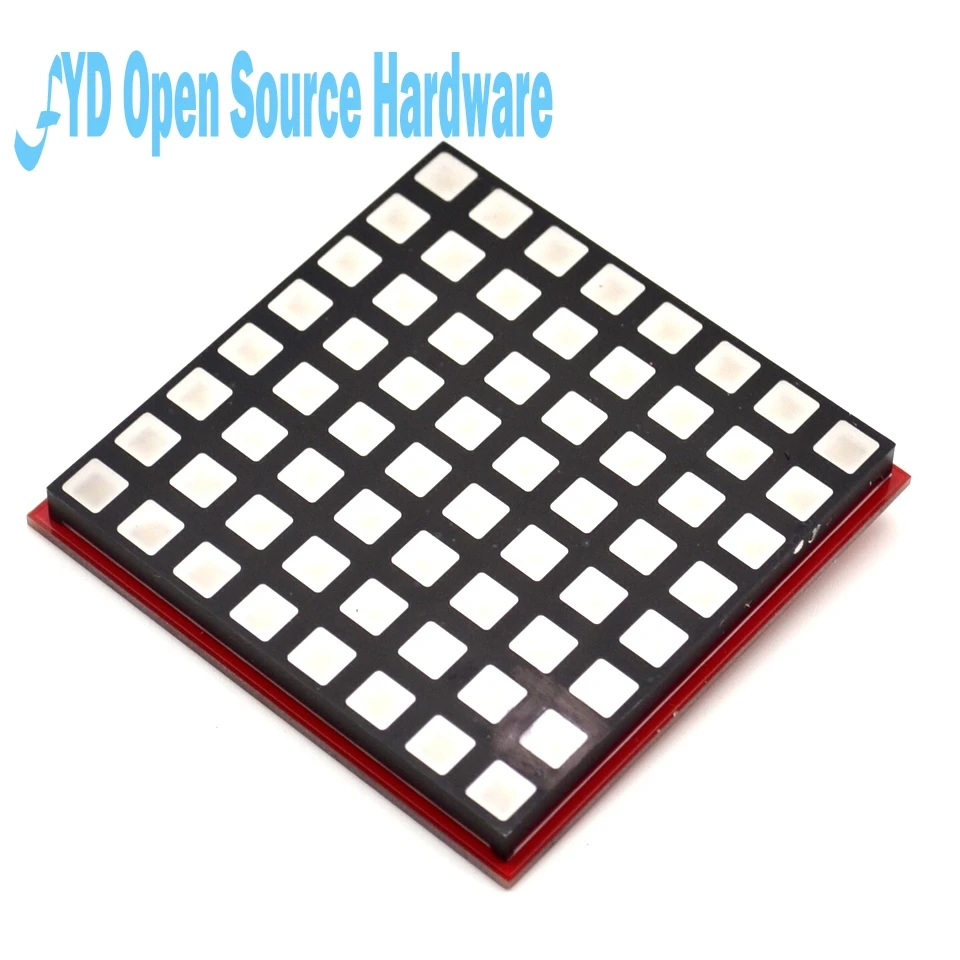

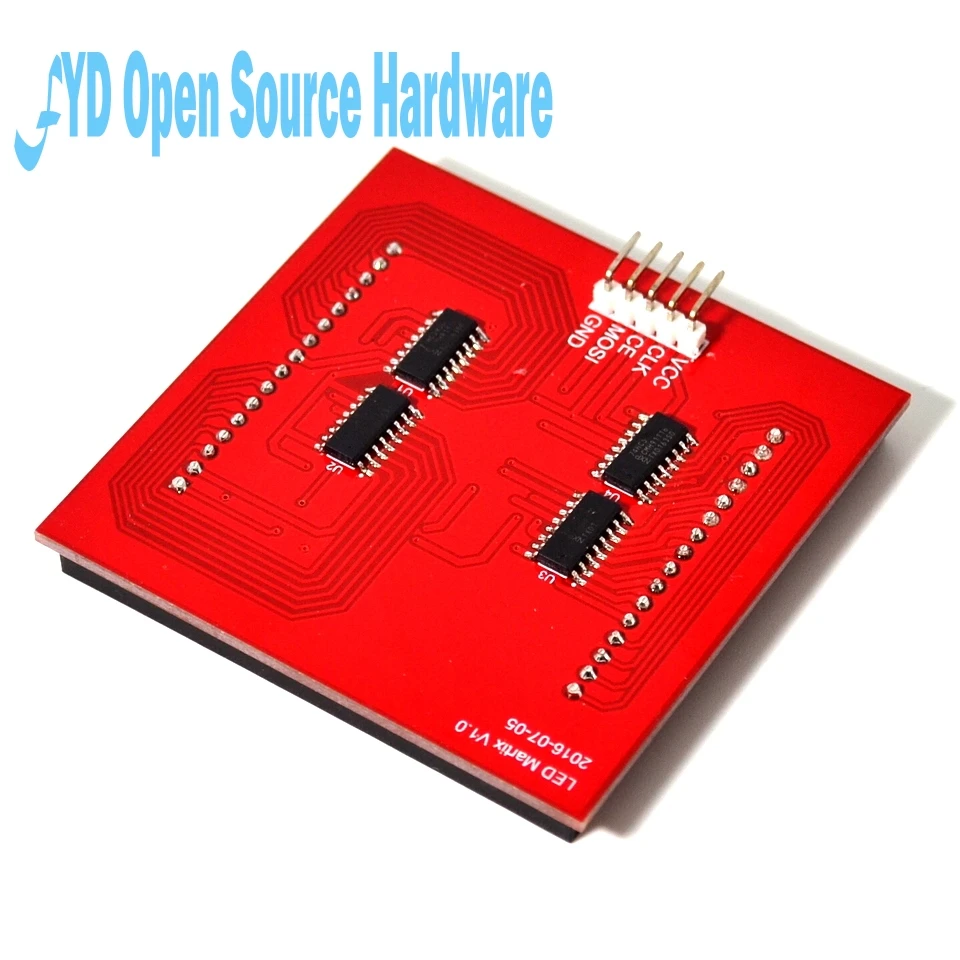

RPI-RGB-LED-матрица основана на чипе 74HC595 и это модуль точечной матрицы 8*8, который может управляться с помощью платы, Raspberry Pi и даже STM32 или STC89C платы для разработки серий.
Он общается с вашей доской разработки или вашим чипом по SPI протоколу, он очень прост в установке и использовании.
Вы можете использовать его, чтобы сделать много интересных вещей, таких как музыкальный фон, анализатор музыкального спектра и даже в задних фонарях вашего велосипеда.
Особенности:
На основе поддержки чипа 74HC595
Поддержка SPI протокол
Низкая потребеление энергии
Сочетание трех цветов RGB может быть большим количеством ярких цветов

Как его зажечь:

1. После включения и входа в систему. Вы можете открыть терминал и изменить/загрузку/config.txt файл, чтобы включить функцию SPI.
Sudo vim.tiny /boot/config.txt
И введите эти параметры:
Device_tree = bcm2710-rpi-3-b.dtb
Dtparam = spi = on
2. Отредактируйте файл с именем matrix.c и введите следующий пункт:
Sudo vim.tiny matrix.c
И введите этот код:
# Включая <stdio.h>
# Включая <wiringPi.h>
# Включая <wiringPiSPI.h>
# Включая <stdint.h>

# Определить RED_DATA 0
# Определить BLUE_DATA-1 шт.
# Определить GREEN_DATA 2

Int main(void)
{
Статические данные uint8_t [4] = {0x0,0x0,0x0,0x0};
Wiringpisetup ();
WiringPiSPISetup (0,500000);
В то время как (1)
     {
Статическое сердце uint8_t [8] = {0x00, 0x66, 0xFF, 0xFF, 0xFF, 0x7E, 0x3C, 0x18};
Int j;
Int x = 2;
Для (j = 0;j<8;j + +)
        {
Данные [0] = ~ сердце [j];
Данные [2] = 0xFF;
Данные [1] = 0xFF;
Данные [3] = 0x01 <j;
Wiringpipidatarw (0, данные, размер (данные);
Задержка (x);
} Долл. США;
} Долл. США;
}

3. Скомпилируйте и запустите.
Матрица sudo gcc -o. c -lwiringPi
Sudo. /Матрица
