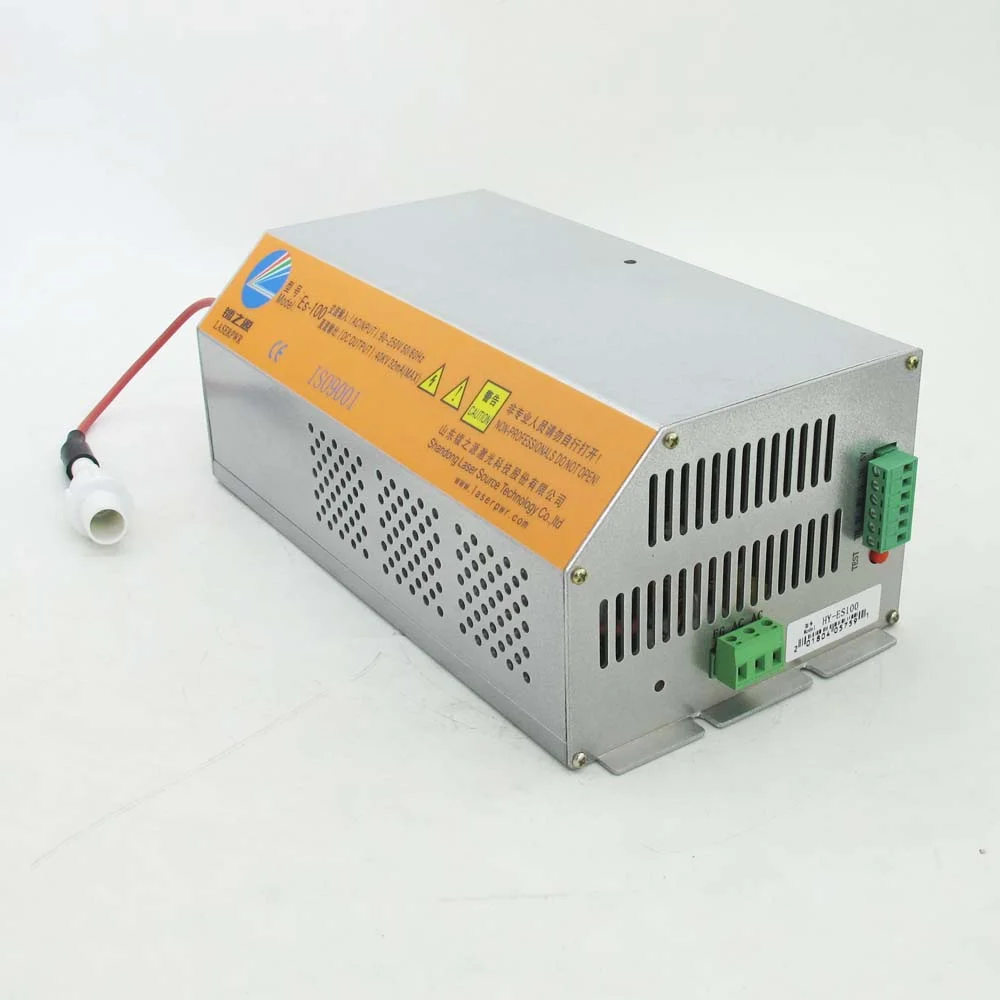

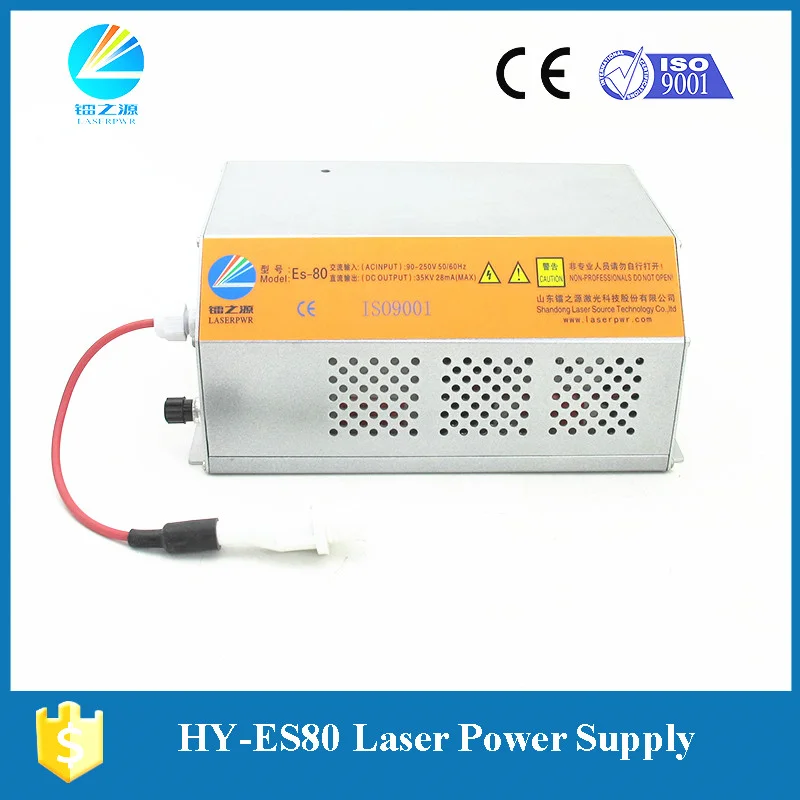

HY 100 Вт лазерный блок питания ES100 для лазерной трубки EFR с 12 месячной гарантией|supply

HY 100w лазерный источник питания ES100 для EFR лазерной трубки с 12 месяцев гарантии

Спецификация для источника питания:

1. Функция Initiative PFC, AC90-250V широкий диапазон входного напряжения, Универсальный для всех стран напряжения.

2. Специальный дизайн для внешней оболочки, более красивый внешний вид, лучшее рассеивание тепла.

3. Улучшенный режим контроля тока, более стабильный лазер, лучшая совместимость, более адаптируемый для различных видов лазерных трубок.

4. Простое управление питанием, пользователь может управлять лазером с высоким или низким сигналом.

5. С кнопкой тестирования, легко протестировать лазерную трубку и источник питания.

6. Наружная оболочка небольшого размера, подходит для установки на балку разделочной кровати.

1. Простое управление: запуск и остановка лазера могут быть легко контролированы уровнем TTL. Аналоговый сигнал 0-5 В и PWM сигнал 5 в могут управлять лазерной мощностью.

2. Лазерный источник питания Имеет выходную защиту от открытого замыкания.

3. Этот лазерный источник питания имеет TTL сигнальную индикацию, индикацию сигнала через воду и лазерную выходную индикацию.

Применение:

HY-Es150 лазерный источник питания используется для 130 Вт, 150 Вт, 180 Вт резки и гравировки акрила, ткани,

Двухцветные листы и резина и т. Д.

Способ использования:

1) Подключение лазерной трубки:(Ссылка на блок питания и схему подключения лазерной трубки)

Высоковольтный терминал (HV +) источника питания Es80 должен быть подключен к положительному полюсу лазерной трубки CO2. Схема тока источника питания Es80 должна быть подключена к отрицательному полюсу (терминалу лазерного выхода) лазерной трубки, через Амперметр или непосредственно.

2) Подключение контрольного сигнала

Контрольный сигнал должен быть надежно подключен к контрольному терминалу источника питания Es80, после подключения выходного сигнала DAC и сигнала TTL внешнего компьютера к источнику питания, лазерное устройство должно работать так, как ожидалось. Если Лазерная лампа не может работать должным образом, следует проверить правильность контрольного сигнала (включая проверку спецификации напряжения и логики), при использовании управления ШИМ в качестве управления питанием, убедитесь, что f≥ 20 кГц, амплитуда (пиковое значение) ≤ 5 В, проверьте и убедитесь, что переключатель защиты WP соединение является правильным одновременно.

3) Другие:

Группа защитных выключателей также предназначена для обнаружения водяного выключателя, переключателя вентилятора, защиты открытого корпуса и т. д.

Внимание:

1. Система водяного охлаждения должна работать должным образом при включении лазерного устройства.

2. Схема высоковольтного выхода не должна быть открыта! (Высоковольтные выходные клеммы (положительные и отрицательные полюсы) должны быть правильно подключены к положительным и отрицательным полюсам лазерного устройства, соответственно.)

3. Необходимо обратить внимание, чтобы избежать электрического удара после выключения источника питания. (Изоляция sБезопасность требованияДолжно быть 40 кВ между клеммой выхода и "G")

4. Хорошо Заземленный трехполюсный сосуд должен использоваться для питания к источнику питания Es80. В корпусе должно бытьХорошо заземлен, чтобы избежать электрического удара.

Схема:

1. Схема подключенияCo2 лазерная трубка и Es100 источник питания

2. Подключение блока питания и платы управления Es80

Es80 метод ручного тестирования источника питания;

Убедитесь, что источник питания Es80 и лазерная трубка хорошо подключены во-первых, отсоедините лазерную линию управления машиной от источника питания Es80 и нажмите на источник питания Es80Красная кнопка "тест"Чтобы проверить, есть ли лазер из лазерной трубки, этот метод прост, чтобы определить, нормально ли источник питания Es80.

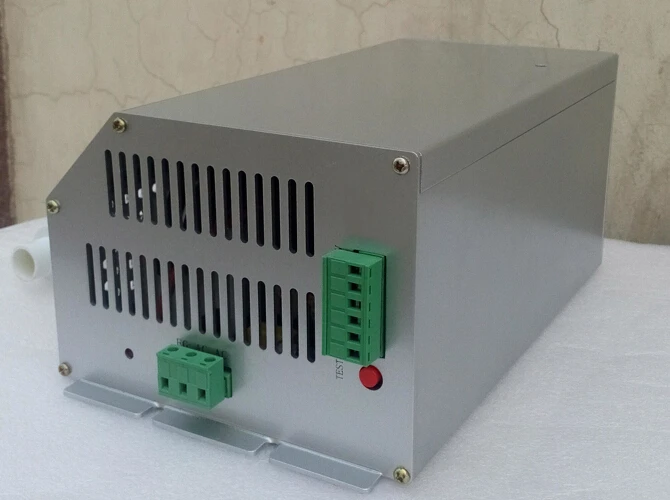

P1 индикатор высокого напряжения

P2 FG: наземное соединение; AC: вход

P3 Тестовая кнопка

P4 определение клеммы

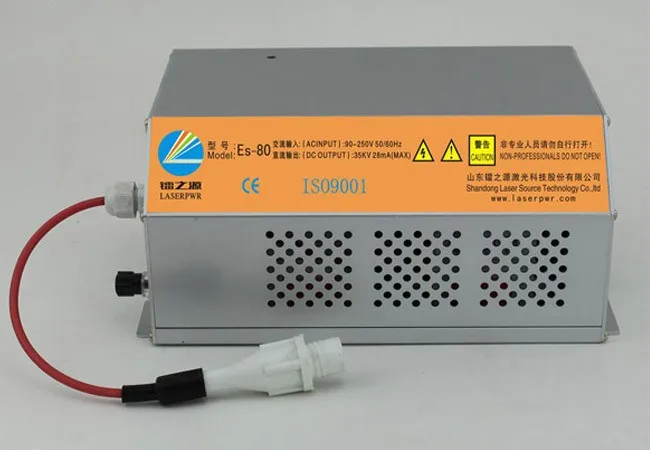

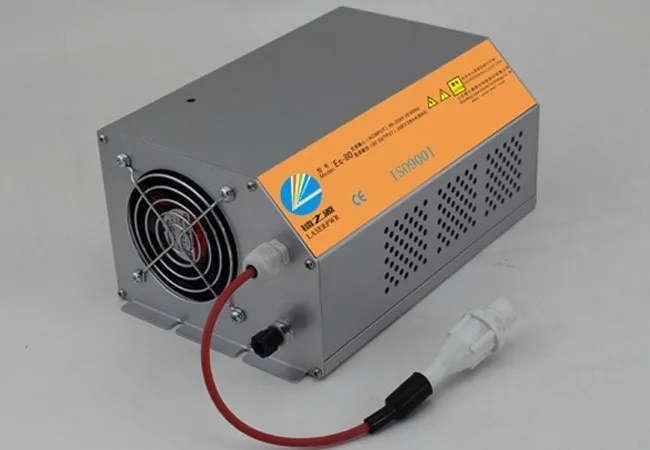

Es80 лазерный источник питания для 60 Ватт и 80 ватт co2 газовых лазерных трубок пиртуры;
