Инструмент отображения уровня воды резервуар для контроллер индикатор

Инструмент отображения уровня воды резервуар для контроллер индикатор

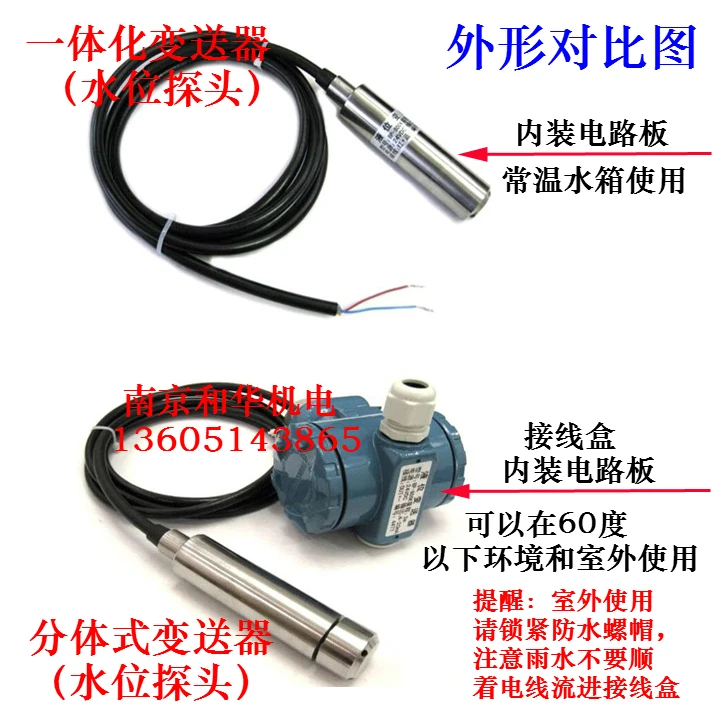

Длина сигнальной линии передатчика составляет 2 м, вес нетто 1 кг. Полезная модель подходит для резервуара для воды с нормальной температурой, и передатчик непосредственно помещается в дно резервуара для воды.

Соответствующий инструмент

Инструкции по использованию передатчика уровня жидкости:Передатчик уровня жидкости инкапсулирует диффузное силиконовое масло, заполненное сердечником в корпусе из нержавеющей стали, а Передняя защитная крышка защищает диафрагму датчика,Жидкость можно связать с диафрагмой плавным способом, а водонепроницаемый провод герметично соединен с внешней оболочкой, а дыхательная труба соединена с внешней стороны кабеля, И внутренняя структура не предназначена для предотвращения росы.Встроенная микросхема обработки сигнала для дистанционной передачи, с хорошей стабильностью и надежностью.Широко используется в водном хозяйстве, охране окружающей среды, контроле промышленных процессов, нефти, химической, фармацевтической и других областях контроля уровня жидкостиСистемы.

Параметры производительности

Напряжение питания: рекомендуемый 24VDC, максимальный 36VDC

Сопротивление изоляции:100 мОмега/100VDC

Материал корпуса:304Нержавеющая сталь

Диапазон измерения:0 ~ 2Mpa - 220Mpa

Полная точность:

Средняя температура: -40-85 градусов C

Температура окружающей среды: -40-85 градусов Цельсия

Температура хранения:-55-125C

Дрейф температуры с Нулевой точкой:.0.02% FS/C

Чувствительность:Two0mV/V

Давление перегрузки:150% FS

Долгосрочная стабильность:<0.1% FS/Год

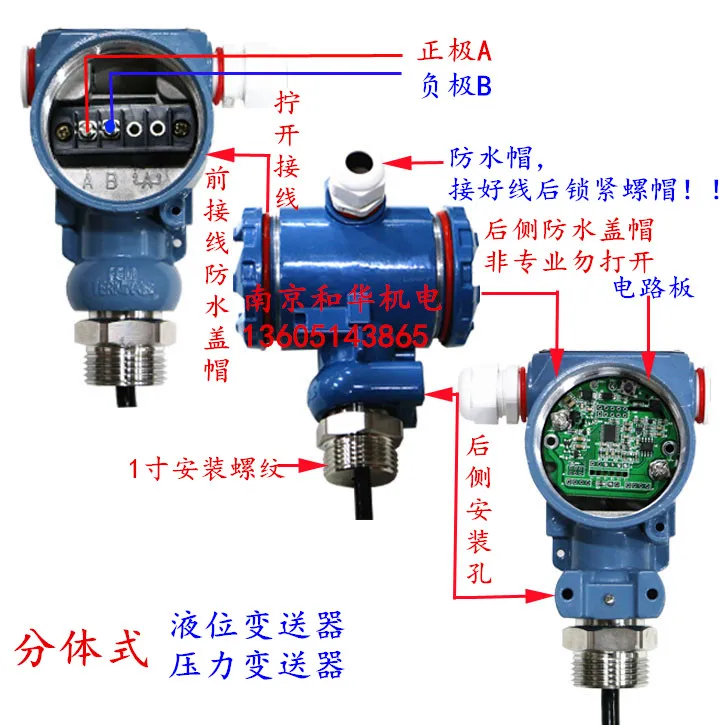

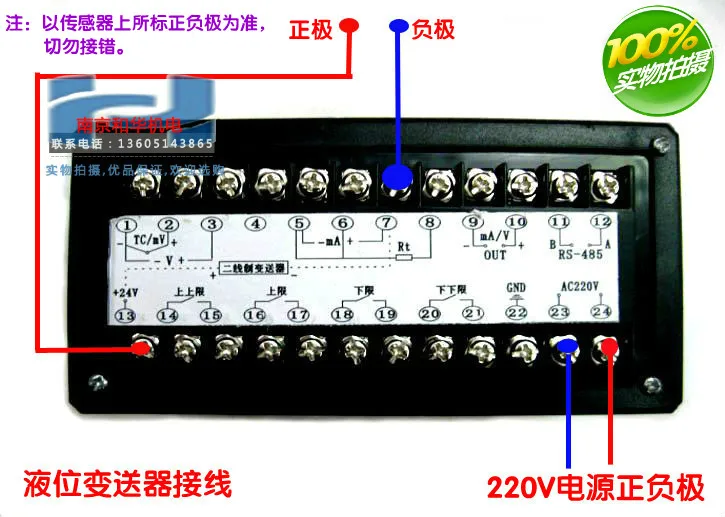

Схема электропроводки:

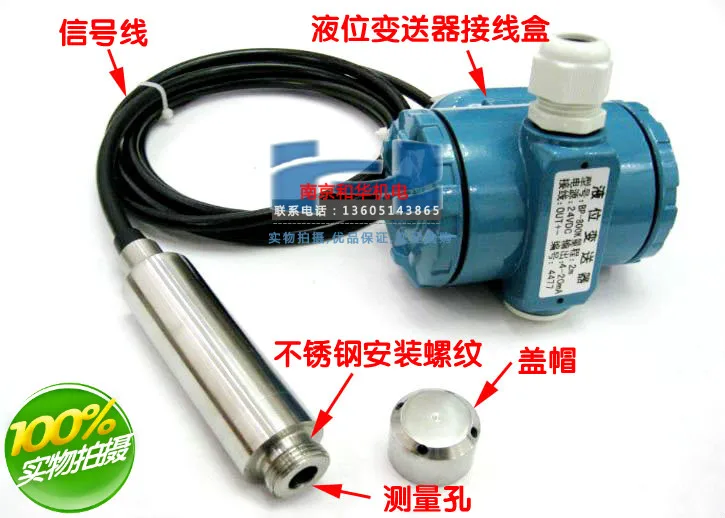

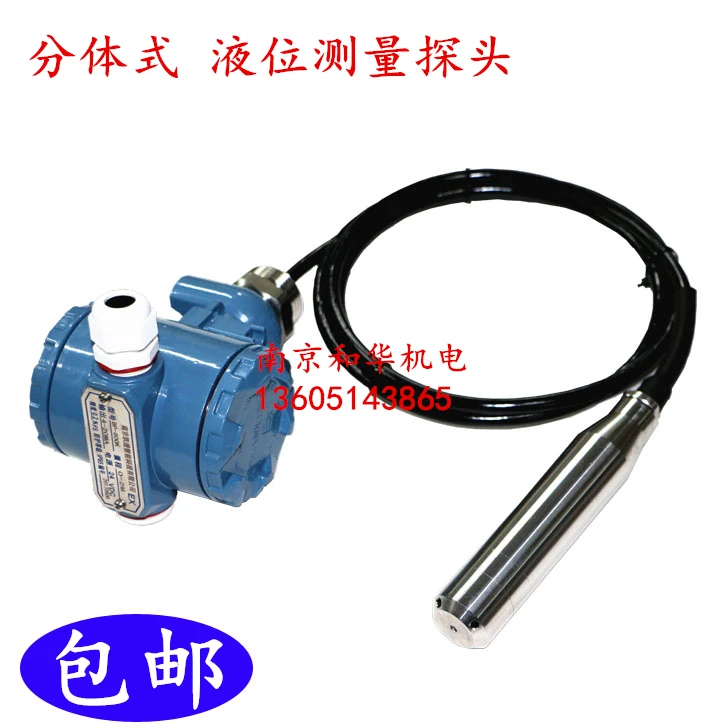

Форма, структура и соединения под давлением:

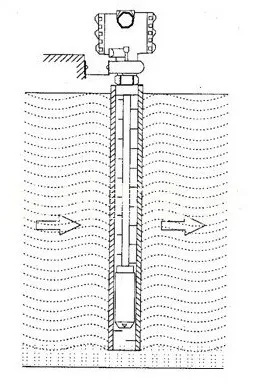

Карта эскиза установки:

Ноль и полная регулировка

Отвинтите Клеммную коробку и посмотрите нулевой потенциометр на платеW0Полный потенциометрW1. Внешний Стандартный амперметр0,2Можно регулировать, шаги следующие:

1.Когда давление равно нулю,ПередачаW0Потенциометр,Для обозначения стандартного амперметра4,00 мА;

ДваЗаполните диапазон давления,ПередачаW1Потенциометр,Показать Амперметр как20,00 мА;

ТриПовторяющийся1,2Шаг два или три,Согласно требованиям.

Уведомление об использовании:1.Все поставляемые продукты сопровождаются сертификатом сертификации продукта и руководством по эксплуатации,Среди них есть номера продукции, технические параметры, Схемы проводки, дата изготовления и так далее,Пожалуйста, внимательно проверьте это,Чтобы избежать ошибок.

2.Установка должна основываться на способе соединения продукта и типа резьбы,Проверьте, соответствует ли полевой интерфейс интерфейсу продукта. Если резьбовой интерфейс,Следует затянуть медленно,Обратите внимание на уплотнение,Крутящий момент не может быть применен непосредственно к корпусу передатчика,Может быть добавлен только в шесть сторон интерфейса давления.

ТриПроводка должна осуществляться в строгом соответствии с инструкциями нашей компании.

4.Этот продукт является прецизионным инструментом для преобразования энергии,Не разбирайте, не разбивайте, не падите, Не ударяйте силой или не тыкайте отверстие острыми приборами.

ПятьПередатчик работает, когда он включен,Но Подогрев30Стабильность выхода через 10 минут.

6.Если в использовании есть изъятие,Мощность должна быть выключена,Прекратить использование,Проверьте,Или свяжитесь с нашим техническим Отделом напрямую.

СемьОригинальная упаковка должна быть восстановлена во время транспортировки и хранения,Хранить в прохладном оттенке,Сухой,Вентилируемый склад.

8.Период гарантии качества12Месяц.

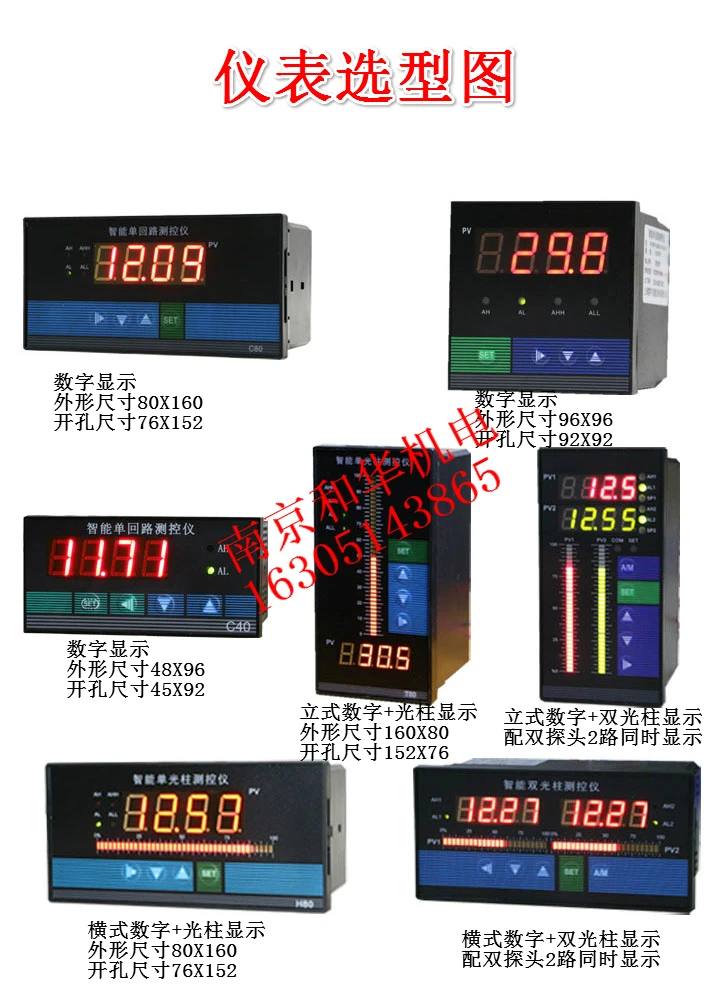

ДляОписание поддерживающего инструмента:С использованием различных датчиков и передатчиков, он может измерять, отображать, сигнализировать, управлять, передавать, выводить, собирать и передавать температуру, давление, уровень жидкости, скорость потока, вес и другие параметры промышленного процесса.
Функциональные характеристики:
Универсальная Входная функция
Автоматическая калибровка и ручная калибровка
Множественная защита и изоляционная конструкция, сильная способность к помехам и высокая надежность
Хорошая программная платформа с двумя возможностями разработки для удовлетворения специальных функций
Усовершенствованная модульная структура, с мощным чип для инструментов, функциональное сочетание, обновление системы очень удобно

Основные технические показатели:

Основная ошибка: 0.5% FS или 0.2% FS + 1 слова
Разрешение: 1/20000, 14 бит A/D конвертер
Режим отображения: светильник и двухрядный, четырехбитный светодиодный цифровой трубчатый и двухколонный светильник
Отбора проб: 0,2 S
Выход сигнала тревоги: два предельных сигнала тревоги или четыре предельных сигнала тревоги, режим будильника, чувствительность сигнала тревоги можно установить, выходная мощность реле AC220V/3A или AC220V/1A
Переменный выход: 4 ~ 20 мА, 0 ~ 10 мА, 1 ~ 5 В, 0 ~ 5 В
Точность: + 0.1% FS, 12 бит D/A
Выход связи: Режим интерфейса-изолированный последовательный двусторонний интерфейс связи RS485/RS422/RS232/модем
Скорость передачи данных-300 ~ 9600bps Настройка внутренней свободы
Выход подачи: DC24V/30mA
Источник питания: импульсный источник питания 85 ~ 265VAC, потребляемая мощность 4 Вт
