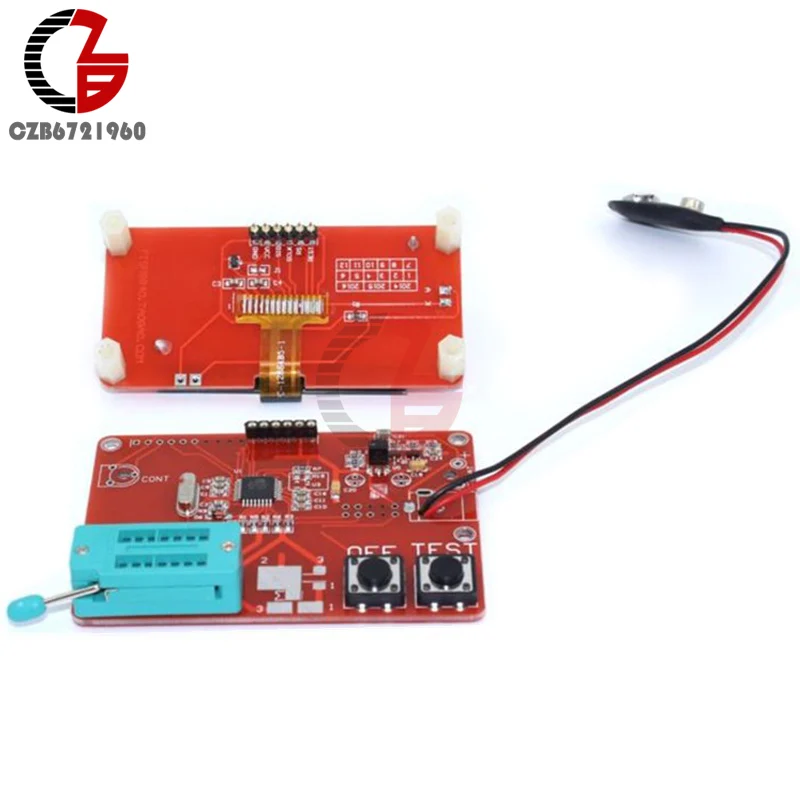

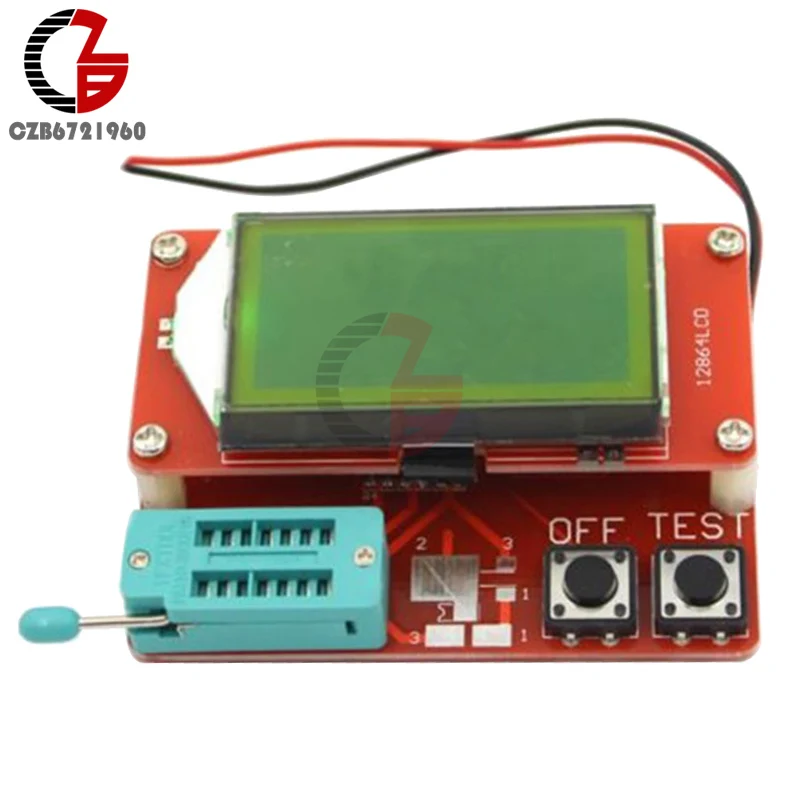

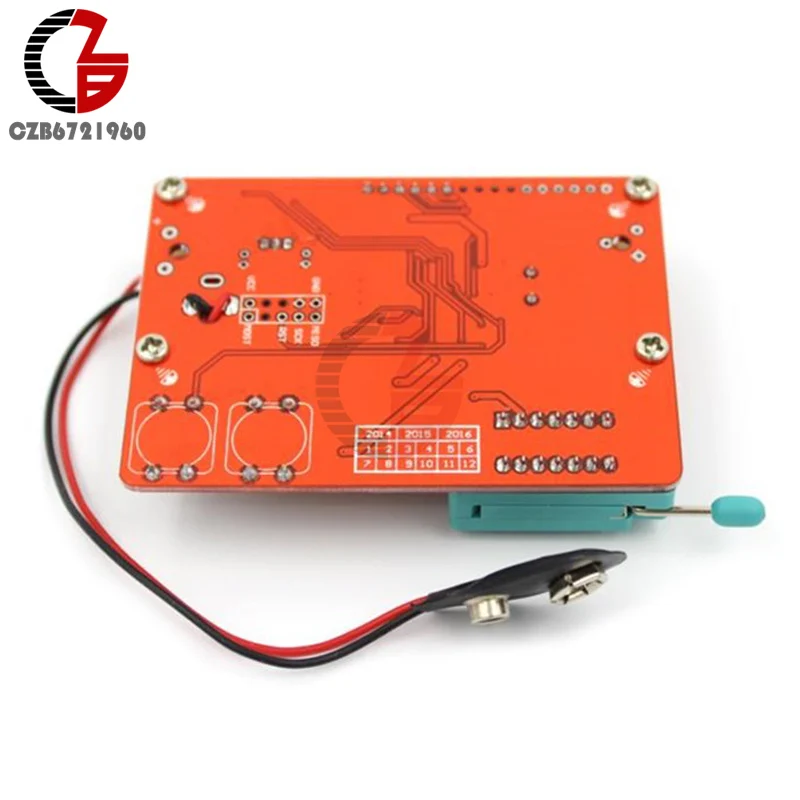

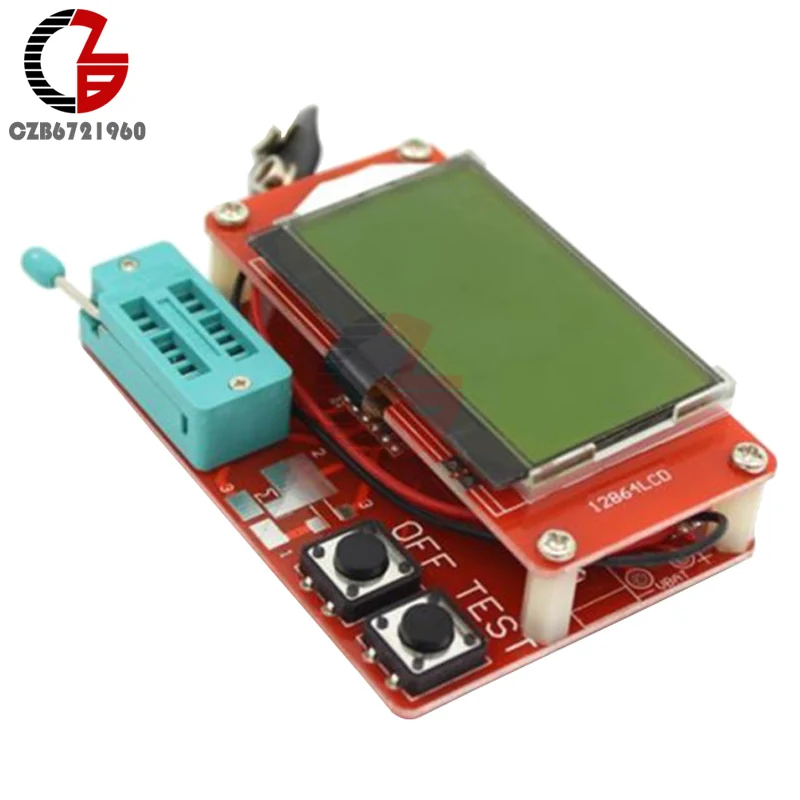

Параметры ATmega328 микроконтроллер тестер транзисторов диодов цифровой 12864 ЖК

Параметры ATmega328 микроконтроллер тестер транзисторов диодов цифровой 12864 ЖК

Продукт не содержит батарею 9 В, вы должны принести свой собственный!

1. С помощью микроконтроллера ATmega328.
2. 2x16-символ ЖК-дисплей результаты.
3. Управление одной кнопкой, автоматическое отключение.
4. Ток выключения составляет всего 20 на, поддержка работы батареи.
5. Недорогая версия без кристаллов, автоматическое выключение. 1,05 k версия программного обеспечения ATmega168 или ATmega328 в спящем режиме, когда нет мер по снижению потребления энергии.
6. Автоматическое обнаружение типа PNP и NPN биполярных транзисторов, N, p-канальный MOSFET, JFET, диод, двойной диод, тиристорный SCR.
7. Автоматическое обнаружение расположения штифта.
8. Измерение коэффициента усиления тока биполярного транзистора и порогового напряжения эмиттера.
9. Коэффициент усиления транзисторов Дарлингтона может быть определен высоким пороговым напряжением и высоким током.
10. Для биполярного транзистора, защита MOSFET диодный тест.
11. Измерьте пороговое напряжение и емкость затвора MOSFET.
12. Поддерживает два измерения сопротивления и показывает самые высокие четыре числа символов и единиц. На обоих концах символа резистора показан подключенный к тестеру номер зонда (1-3). Таким образом, потенциал также может быть измерен. Если потенциометр установлен до конца, тестер не может отличить середину и конец штифта.
13. Измерение сопротивления Разрешение 0,1 Ом, что является самым высоким показателем измеренное значение 50 м Ом.
14. Может быть обнаружен и измерен конденсатором. Максимум четыре номера и единицы. Значения могут быть от 25pF (часы 8 MHz, часы 50pF @ 1 MHz) для 100MF. Разрешение до 1 pF (часы @ 8 MHz).
15. Может быть более ценным для 2 мкФ конденсатора эквивалентной серии сопротивления измеренное значение емкости. Разрешение 0,01 Ом и двузначное цифровой дисплей. Для этой функции требуется не менее 16 K Flash ATMEGA (ATmega168 или ATmega328).
16. Два диода, которые могут отображать символы в правильном направлении. Кроме того, отображается падение напряжения вперед.
17. Светодиодный индикатор обнаружения перенапряжения диода намного выше, чем обычно. Светодиод два обнаружен как двойной диод.
18. Зенеровский диод может быть обнаружены, если обратное напряжение пробоя ниже 4,5 V. Это будет отображаться как два диода, может определяться только напряжением. Зонд через символ диода одна и та же настройка программного обеспечения, чехол, есть возможность 700mV измерять пороговое напряжение близко к подлинные признание анод диода!
19. **** в этом году, чтобы понять, не включайте ****
Если проверка деталей более трех типов диодов, не удалось установить номер дисплея, другое сообщение. Это произойдет только в том случае, если диод подключен ко всем трем зондам и, по крайней мере, к одному диоду. В этот чехол, он должен только подключить два зонда и начните измерение снова, один за другим.
20. Измерьте один диод ёмкости. Биполярные транзисторы также могут измерять, если подключение базы и коллектора или эмиттера.
Двадцать один. Только мера, чтобы найти соединение с полным мостом.
Двадцать два. 25pF значение конденсатора ниже, чем обычно, не обнаруживается, но с диодом параллельно или по крайней мере 25pF конденсатор параллельно. В этом чехол необходимо вычесть значения емкости шунта.
Двадцать три. Менее 2100 Ом Сопротивление измеряет индуктивность, если у вас есть по крайней мере 16 K ATMEGA flash. Диапазон от 0: 01mH 20 часов, но точность не очень хорошая. Результаты измерений показывают только один соединительный элемент.
Двадцать четыре. Время тестирования составляет около двух секунд, измерение емкости и индуктивности займет всего длительное время.
25. Программное обеспечение может быть настроено для автоматического отключения измерения мощности раз раньше.
26. Встроенная функция самостоятельного тестирования с выбираемой частотой часов 50 Гц контроль точности сигнала и ожидание вызова (ATmega168 и ATmega328).
27. Оборудования для измерения внутреннего сопротивления и опциональной калибровки смещения нулевой мощности самопроверки выходного порта (ATmega168 и ATmega328). Нужен конденсатор 100nF 20 мкФ, подключенный для компенсации Аналогового компаратора между контактами 1 и 3 смещенного напряжения. Это может уменьшить погрешность измерения более 40 мкФ конденсатора. С таким же напряжением на конденсаторе Внутренняя калибровка эталонное напряжение установлено для внутренней регулировки эталонного измерения коэффициента усиления ADC.
Если текущий тест превышает ток удержания, тиристор и ТРИАК он может быть обнаружен. Но некоторый ток над полупроводниковым тестером способен обеспечить триггер SCR и ТРИАК тока. Доступный тестовый ток составляет всего около 6 мА! Обратите внимание, что все функции используются только для одночипной программной памяти как более ATmega168.
