Система поддержки:
-Windows, XP, Windows 7, Windows 8, Windows, Vista, Windows 2000, Windows, сервер
-Linux, Android
-MacOS/Darwin, NetBSD, OpenBSD, FreeBSD, Solaris

Программное обеспечение для демонстрации

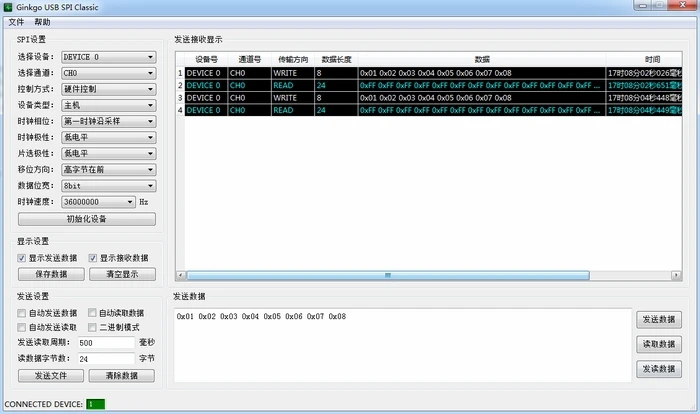

USB-SPI ClassicБазовая передача и получение данных SPI (поддержка ведомого режима) рекомендуется использовать там, где обработка данных не является сложной или небольшая.

USB-SPI флэш-программистСпециально: чтение и запись данных на флэш-память интерфейса SPI, флэш-чип интерфейса SPI данных при записи или чтении очень удобен, программное обеспечение только в аппаратном режиме SPI (стандартный режим) для использования, И может изменить адрес начала чтения и записи данных на интерфейсе программного обеспечения.

USB-SPI ExtendОтправка или чтение: данные могут быть предварительно отредактированы в списке, программное обеспечение может читать и записывать данные в соответствии с работой редактирования списка, рекомендуется более сложное использование программного управления для интерфейсного чипа SPI.

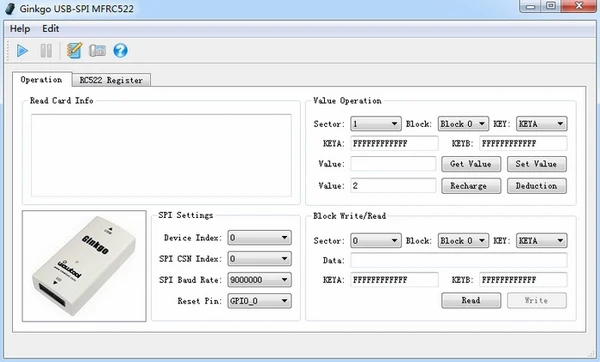

USB-SPI RC522Специально для чипового программного обеспечения MF RC522 card reader, вы можете использовать этот чип для чтения и записи данных по работе с картой 13,56 МГц.

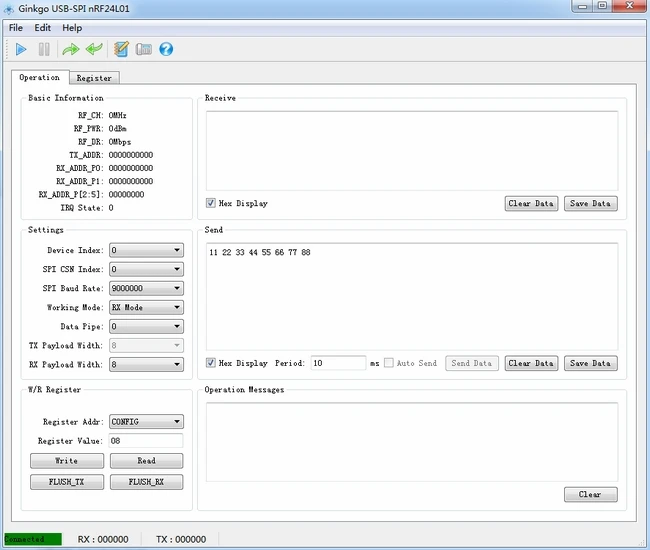

USB-SPI nRF24L01Специально для nRF24L01 серии беспроводная коммуникационная микросхема программного обеспечения, вы можете подключить nRF24L01 чип через гинкго адаптер переменного тока, беспроводной приемопередатчик данных отладки большим подспорьем.

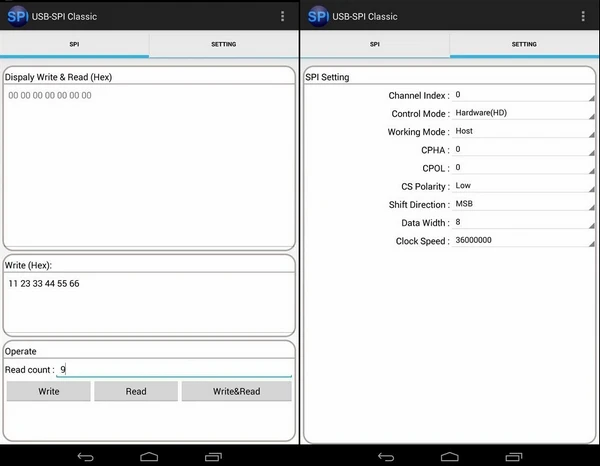

USB-SPI Classic (Android/, Android):Приемопередатчик данных шины SPI может быть реализован, а на стороне Android также есть соответствующая библиотека функций интерфейса.

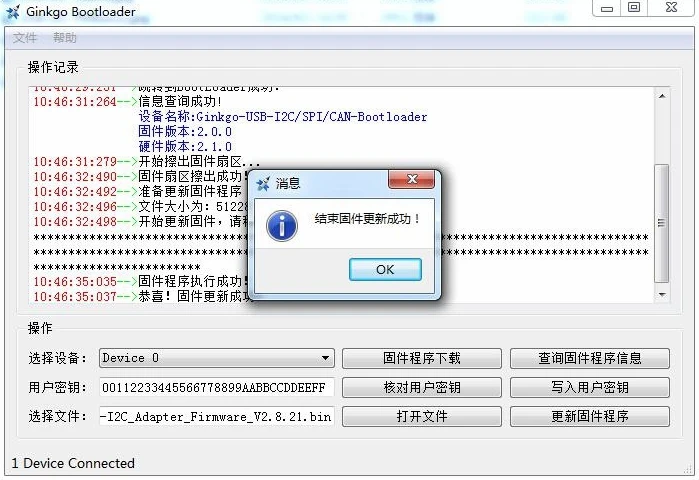

Загрузчик: Программное обеспечение используется для адаптера обновление прошивки или не произведён замену, пользователи могут также напишите ваш собственный ключ за возможной погрешности при ключ в вашем приложении, для того, чтобы достичь своих дизайна (два развития) криптографической функции продуктов.

Больше программного обеспечения, можно получить больше исходного кода.

Параметры производительности

-Питание от шины USB, интерфейс связи USB2.0;

-Скорость шины SPI до 36 Мбит/с, шины SPI и обмена данными на клеммах ПК до 800 Кбайт/с;

-8 - road АЦП (12bit) аналоговый сигнал напряжения (0 ~ 3,3 V), максимальная частота дискретизации 1 МГц;

-16 GPIO, который может быть настроен в качестве входных и выходных контактов, все контакты совместимы с уровнем TTL;

-4 канала импульса Счетчик входного канала, можете рассчитывать на импульсный восходящий край и заднему;

-2 road UART, может выводить сигнал управления шиной RS485 (DE), максимальная скорость бод может достигать 2,25 Мбит/с;

-Выход 8 сигнала ШИМ, можно настроить выходную учетную запись (0% ~ 100%), а Выходная частота можно регулировать (1 Гц ~ 20 МГц).

-16 Выход сигнала шины EasyScale может быть настроен на последовательность времени шины;

-Выход шины 2 дороги SDI12 (требуется внешний трансивер), есть специальная команда для отправки и получения писем на SDI12;

-Диапазон безопасного напряжения: 0 ~ 5 В;

-Размер металлической части: 103 мм x 53 мм x 28 мм, вес оборудования: около 200 г;

-Диапазон рабочих температур: - 40 ~ 85;

Стандартное Применение:

Характеристики продукта

-Поддержка Linux, MAC, OS, Windows, Android четырех основных систем поддерживает raspberry pieRaspberry Pi;

-Источник питания с шиной USB, без внешнего источника питания, выходная мощность 5 В и 3,3 В, максимальный ток может достигать мА, с защитой от короткого замыкания;

-Может быть узлом шины SPI (узлом/ведущим) или ведомым (узлом) и реализовать двунаправленную адаптацию USB и шины SPI;

-5 канал выбор пластины выходной сигнал, аппаратный SPI частота может достигать 36 МГц, частота является произвольным регулируется;

-Поддержка управления чипом nRF24L01 и чипом чтения карт MFRC 522, поддержка программного обеспечения с открытым исходным кодом;

-Многофункциональное бесплатное программное обеспечение для верхнего компьютера для удовлетворения реальных потребностей разных пользователей и плавного подключения к LabviEW;

-Поддержка usb-sdi12, usb-easyscale, преобразования шины usb-uart, поддержки счетчика, выхода PWM, выборки ADC, управления входом и выходом GPIO и т. д.;

-Один и тот же ПК может быть подключен к нескольким адаптерам SPI одновременно (поддерживает до 100);

Поддержка передачи данных блокированного режима, поддержка режима программного обеспечения, полного дуплексного режима, полудуплексного режима, одноэлементного режима шины;

-Пользователи могут бесплатно обновлять и обновлять программное обеспечение, и одинаковое оборудование можно обновить для реализации различных функций (например, адаптер SPI для CAN или адаптер I2C).

-Полностью Откройте функцию нижнего интерфейса, вторичное развитие, предоставьте детальный экземпляр для демонстрации приложения документов и функции различных языковых платформ (Labview, c #, vc + +, Qt, Python, labwindows/CVI, c + + Builder, VB, VB.NET, Delphi, Labview) шаблонов приложения для дополнительного развития, Программы и документация;
