10 шт. DC LTC1871 C повышающий усилитель преобразователь 3 35VDC до 5 + светодиодный

10 шт. DC LTC1871 C повышающий усилитель преобразователь 3 35VDC до 5 + светодиодный

Описание товара

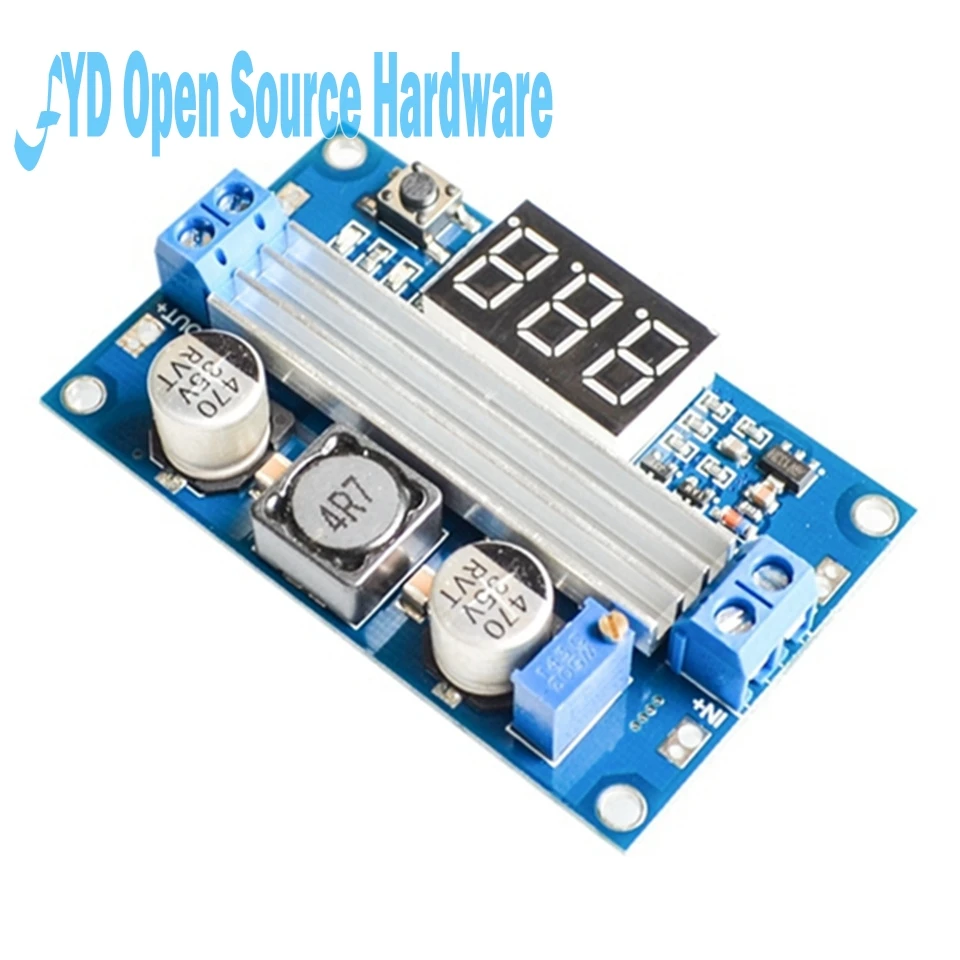

Модуль boost использует усовершенствованный микроконтроллер и контроллер boost в США, он устраняет необходимость в резисторе чувствительности тока, используя силовой mosfet на сопротивление, тем самым максимизируя эффективность, до 96.4%. Импортный высокомощный низкостойкий МОС транзистор, тяжелый ток и высокая эффективность schottky, более широкие и толстые следы PCB, является гарантией высокой мощности и низкой температуры. Когда входное и выходное напряжение больше 20 в, модуль до 128 Вт выходной мощности.

Особенности:

1. Светодиодный индикатор питания.

2. Кнопка для переключения измерения входного или выходного напряжения, а светодиод указывает на текущее измерение входного или выходного напряжения; трубка nixie может быть отключена другой кнопкой. Указанные состояния могут быть запоминаны, не потеряны, даже если питание отключено. (Встроенный СВЕТОДИОДНЫЙ индикатор «IN» включен, значение входного напряжения на дисплее трубки nixie, яркий светодиодный дисплей «OUT»-значение выходного напряжения).

3. Специальный запуск, функция калибровки вольтметра, никогда не будет существовать неточности вольтметра!

Метод калибровки вольтметра:

(1) шаги калибровки выходного напряжения

Шаг 1, отрегулируйте правильную кнопку так, чтобы светодиод «OUT» освещался, вольтметр показывает значение выходного напряжения; нажмите правую кнопку более 2 секунд, отпустите, вольтметр и светодиод «OUT» мигает синхронизацией, так что вы входите в режим калибровки выходного напряжения.

Шаг 2, нажмите правую кнопку (нормальная скорость), значение напряжения складывается в единицу; Нажмите Левую кнопку, минус блок; из-за блока меньше 0,1 В, отображение минимального напряжения до 0,1 В, поэтому вам нужно непрерывно нажимать 1-5 раз, чтобы увидеть изменение вольтметра 0,1 В, Сколько раз вольтметр изменяется на 0,1 В нажатием кнопки, в зависимости от текущего напряжения дисплея, чем выше напряжение, тем меньше количество нажатия.

Шаг 3, нажмите правую кнопку более 2 секунд, отпустите, чтобы выйти из режима калибровки выходного напряжения. Все параметры автоматически включаются для сохранения.

(2) шаги калибровки входного напряжения

Шаг 1, отрегулируйте правильную кнопку так, чтобы «В» освещался светодиод, вольтметр показывает значение входного напряжения; нажмите правую кнопку более 2 секунд, отпустите, вольтметр и светодиод «IN» мигает синхронизацией, так что вы входите в режим калибровки входного напряжения.

Шаги 2 и 3, в соответствии с методом калибровки выходного напряжения.

Параметры производительности

1. Диапазон входного напряжения: 3 ~ 35 В постоянного тока (Примечание: входное напряжение составляет менее 4 в, отказ вольтметра)

2. Входной ток: 9A (макс.)

3. Диапазон выходного напряжения: 3,5 ~ 35 В постоянного тока (Пожалуйста, убедитесь, что выходное напряжение выше входного напряжения)

4. Выходной ток: 6А (макс.)

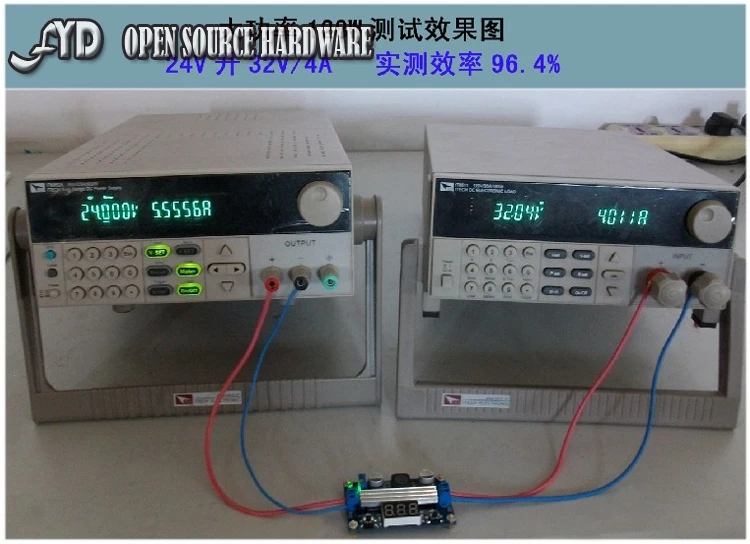

5. Выходная мощность: 75 Вт (при входном и выходном напряжении более 20 в до 128 Вт)

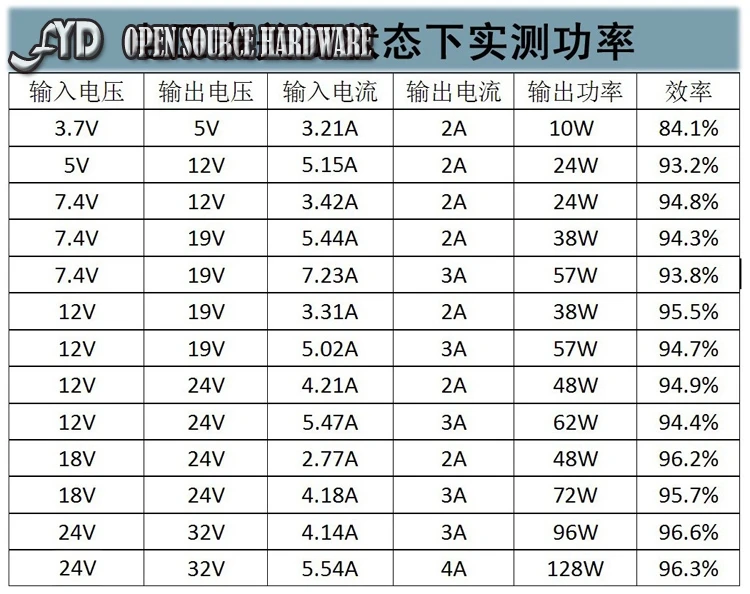

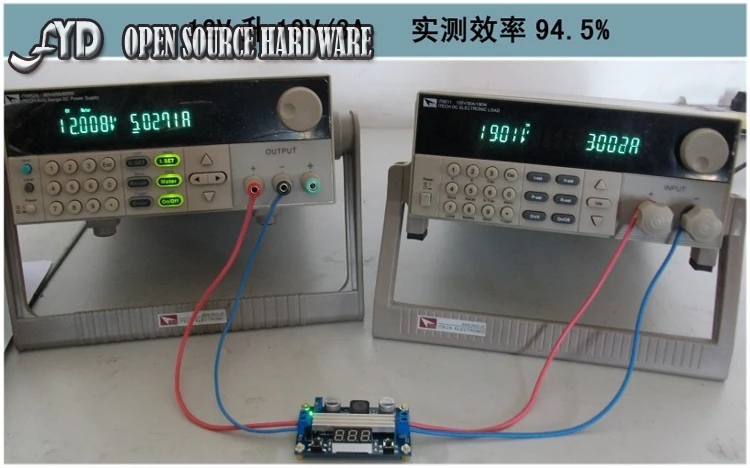

6. Эффективность преобразования: 96.4% (макс.)

7. Диапазон вольтметра: от 4 до 40 в, погрешность ± 0,1 В

8. Защита от короткого замыкания: Да (предельный ток 14A). (Примечание: подключен к нагрузке высокой мощности, просто включил влияние тока очень общего удовлетворения тока, ограничивающего самоблокирующуюся защиту, рекомендуется включить во-первых, И затем получить доступ к нагрузке).

9. Защита от обратной полярности на входе: нет (если требуется, Диод с высоким током в серии с входом).

10. Д x Ш x В = 67*43*12 мм

Применение:

1. DIY Регулируемый источник питания, 5 В вход может быть выходным 5-35 В регулируемым.

2. Источник питания для вашего электронного оборудования. Например, 3,7 В литиевый повышающий до 5 В для мобильной мощности; 7,4 В или 12 В повышающий к питанию ноутбука до 19 в.

3. Как источник питания транспортного средства для вашего ноутбука, КПК или различные цифровые продукты питания.
