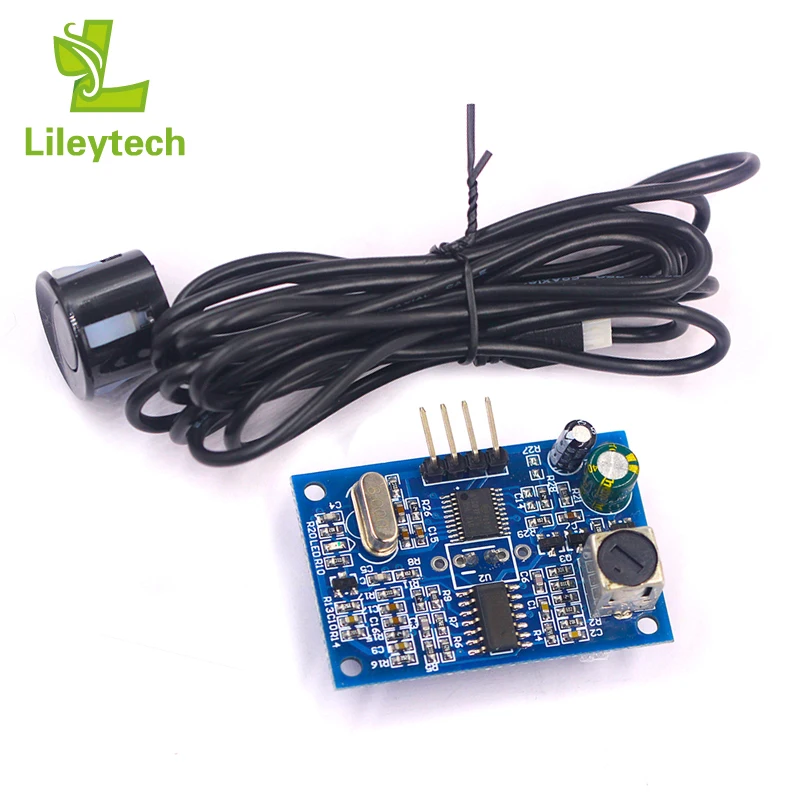

2 шт. Водонепроницаемый Ультразвуковой Модуль JSN SR04T водонепроницаемые Integrated



Сохраните в закладки:

Цена:1 073,14RUB
*Стоимость могла изменится

Количество:


Новое поступление

Характеристики

2 шт. Водонепроницаемый Ультразвуковой Модуль JSN SR04T водонепроницаемые Integrated

История изменения цены

*Текущая стоимость 1 073,14 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Feb-19-2026 1363.30 руб. 1390.43 руб. 1376.5 руб.
Jan-19-2026 1105.36 руб. 1127.96 руб. 1116 руб.
Dec-19-2025 1341.66 руб. 1368.21 руб. 1354.5 руб.
Nov-19-2025 1331.63 руб. 1358.39 руб. 1344.5 руб.
Oct-19-2025 1062.16 руб. 1083.49 руб. 1072.5 руб.
Sep-19-2025 1309.6 руб. 1335.83 руб. 1322 руб.
Aug-19-2025 1298.90 руб. 1324.36 руб. 1311 руб.
Jul-19-2025 1288.53 руб. 1314.71 руб. 1301 руб.

Описание товара

2 шт. Водонепроницаемый Ультразвуковой Модуль JSN SR04T водонепроницаемые Integrated2 шт. Водонепроницаемый Ультразвуковой Модуль JSN SR04T водонепроницаемые Integrated2 шт. Водонепроницаемый Ультразвуковой Модуль JSN SR04T водонепроницаемые Integrated2 шт. Водонепроницаемый Ультразвуковой Модуль JSN SR04T водонепроницаемые Integrated

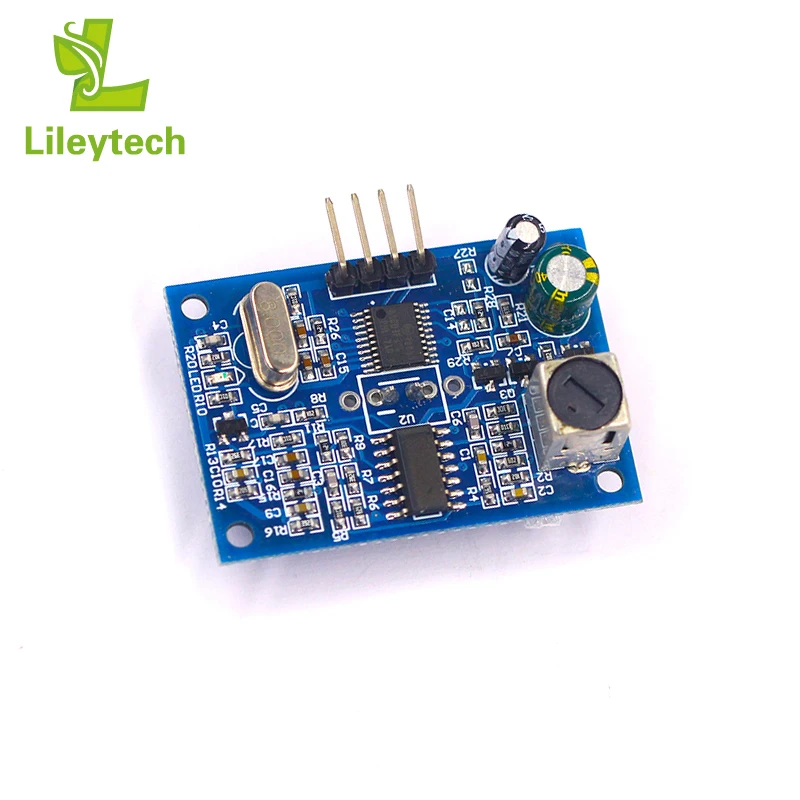

Водонепроницаемый Ультразвуковой Модуль jsn-sr04t влагозащищенный интегрированный дистанционный измерительный датчик датчика для Arduino

Электрические свойства

  • Электрические параметры:JSN-SR04T
  • Рабочее напряжение:DC 3 ~ 5,5 В
  • Ток покоя:<8mA
  • Акустическое излучение частоты:40 кГц
  • Дальность: 600 см
  • Последний диапазон: 20 см.
  • Точность измерения расстояния: ± 1 см
  • Разрешение: 1 мм
  • Угол измерения: 75 градусов
  • Входной триггерный сигнал: ttl pulse above10uS
  • Порядковый номер передачи: 0X55
  • Выходное эхо-сигнал: выходная мощность импульса, уровень сигнала уровня, или ttl

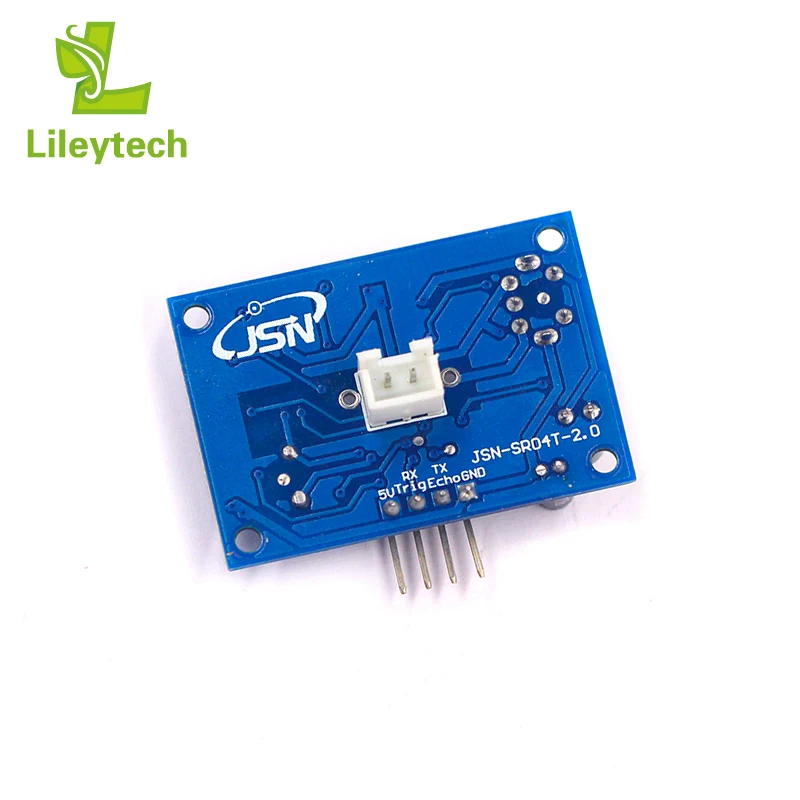

  • 3-5,5 В (мощность позитивная)
  • Trig (RX) RX
  • Эхо (выход) TX
  • GND (блок питания отрицательный
  • Размер игрушки: L42 * W29 * H12 мм
  • Рабочая температура:-20 ℃-+ 70 °с
  • Цвет изделия: плата PCB синий
Код Особенности 1. маленький размер, простой в использовании 2. Низкое энергопотребление 3. Высокая точность 4, обнаружение слепых пятен, дальше 5, выходной метод диверсификации, Выходная ширина импульса, последовательный выход Примечание:
  • Этот модуль не должен быть заряжен соединением, чтобы жить соединением, тогда пусть модуль первый GND подключен, В противном случае это повлияет на нормальную работу модуля.
  • Начиная, измеренная площадь объекта не менее 0,5 кв. м и самолет, как необходимо для плавного, В противном случае влияют на результаты измерения.
Режим работы по умолчанию является режимом 1.
Режим 1: R27 = открыть, что не Сварка. Рисунок описан ниже Основной принцип работы:
  • С помощью диапазона триггеров IO port TRIG, до минимума 10us высокой буквы.
  • Модуль автоматически передает 8 40 кГц квадратной волны, автоматически обнаружит, возвращается ли сигнал назад;
  • Существует сигнал для возврата, через Эхо эхо-порта IO, высокий уровень, высокий уровень непрерывного времени-это УЗИ
  • От времени запуска до возврата. Испытательное расстояние = (высокая скорость * скорость звука (340 м/с)/2;
  • Когда модуль срабатывает, если эхо не получено (причина-это больше, чем измеренный диапазон или Зонд не является положительным на измеренном объекте),
  • Эхо-порт автоматически станет низким после 60 мс, маркируя конец измерения, независимо от мощности или нет.
  • Светодиодный индикатор, светодиодный индикатор немощности, он получит триггерный сигнал после модуля, это, когда модуль находится в рабочем состоянии.
  • Только для того, чтобы обеспечить импульс выше 10uS триггерного сигнала, модуль будет выпущен в пределах 8 40 кГц и обнаружить эхо. Эхо-сигнал эхо-сигнала является выходным, как только эхо-сигнал обнаружен. Отголоски
  • Ширина импульса пропорциональна измеренному расстоянию. Тем самым передающий сигнал к полученному интервалу сигнала эхо-сигнала
  • Могу рассчитать расстояние. Формула: uS/58 = cm или uS/148 = дюймов; или: дистанция = высокая скорость * скорость звука (340 м/с)/2;
  • Рекомендуемый период измерения составляет 60 мс или более для предотвращения воздействия передаваемого сигнала на эхо сигнал.
Режим 2: R27 = 47 К-это сварка 47 К сопротивления. Рисунок описан ниже Последовательный формат вывода для уровня ttl, который: 100 мс модуль для цикла автоматической передачи Значение расстояния, в мм. серийная скорость передачи: 9600, n, 8,1. Распознавание энергии модуля, непосредственно в режим работы, модуль для проведения расстояния каждые 100 мс диапазона, И выводит один кадр из pin-TX с четырьмя 8-битными данными. Формат кадра: 0XFF + H_DATA + L_DATA + SUM 1.0XFF: для кадра для запуска данных, используемых для судьи; 2. H_DATA: верхний 8 битов данных расстояния; 3. L_DATA: нижние 8 битов данных расстояния; 4. сумма: данные и, для эффекта его 0XFF + H_DATA + L_DATA = SUM (только низкая 8) Примечание: H_DATA и L_DATA синтезируют 16-битовые данные, то есть расстояние в миллиметрах. Описание: Модуль выводит ближайшее значение расстояния в мертвую зону. Если модуль не измеряет данные или не находится в диапазоне измеренных выходных данных 0. Светодиодный индикатор, светодиодный немощный индикатор, модуль, подключенный к работе после освещения, затем модуль находится в рабочем состоянии.

Режим 3: R27 = 120 К-это сварка 120 К сопротивление. В режиме последовательного порта Распознавание энергии модуля, модуль в Резервное состояние, формат серийного производства для уровня ttl, скорость передачи порта серийного порта: 9600, Н, 8, 1. когда порт RX получает инструкцию 0X55, модуль запускает диапазон и выходы от pin-TXOut кадра с 4 8 битовыми данными. Формат кадра: 0XFF + H_DATA + L_DATA + SUM 1.0XFF: для кадра для запуска данных, используемых для судьи; 2. H_DATA: верхний 8 битов данных расстояния; 3. L_DATA: нижние 8 битов данных расстояния; 4. сумма: данные и, для эффекта его 0XFF + H_DATA + L_DATA = SUM (только низкая 8) Примечание: H_DATA и L_DATA синтезируют 16-битовые данные, то есть расстояние в миллиметрах Описание: Модуль выводит ближайшее значение расстояния в мертвую зону. Если модуль не измеряет данные или не находится в диапазоне измеренных выходных данных 0. Светодиодный индикатор, светодиодный индикатор, не индикатор питания, он получит 0X55 триггерный сигнал в модуле, это, когда модуль находится в рабочем состоянии.

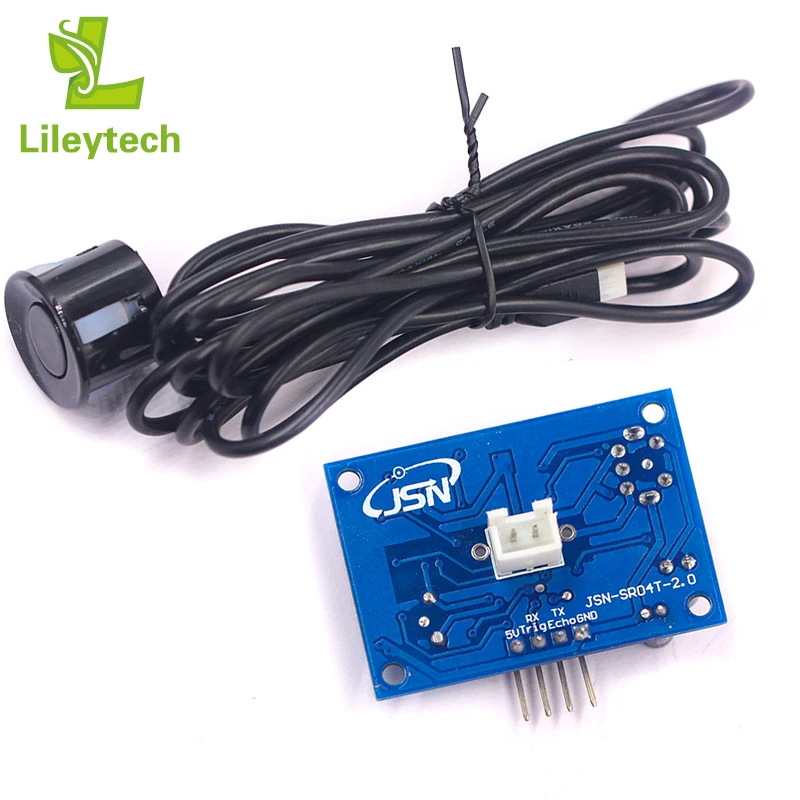

IMG_7432IMG_7434IMG_7438IMG_7439
