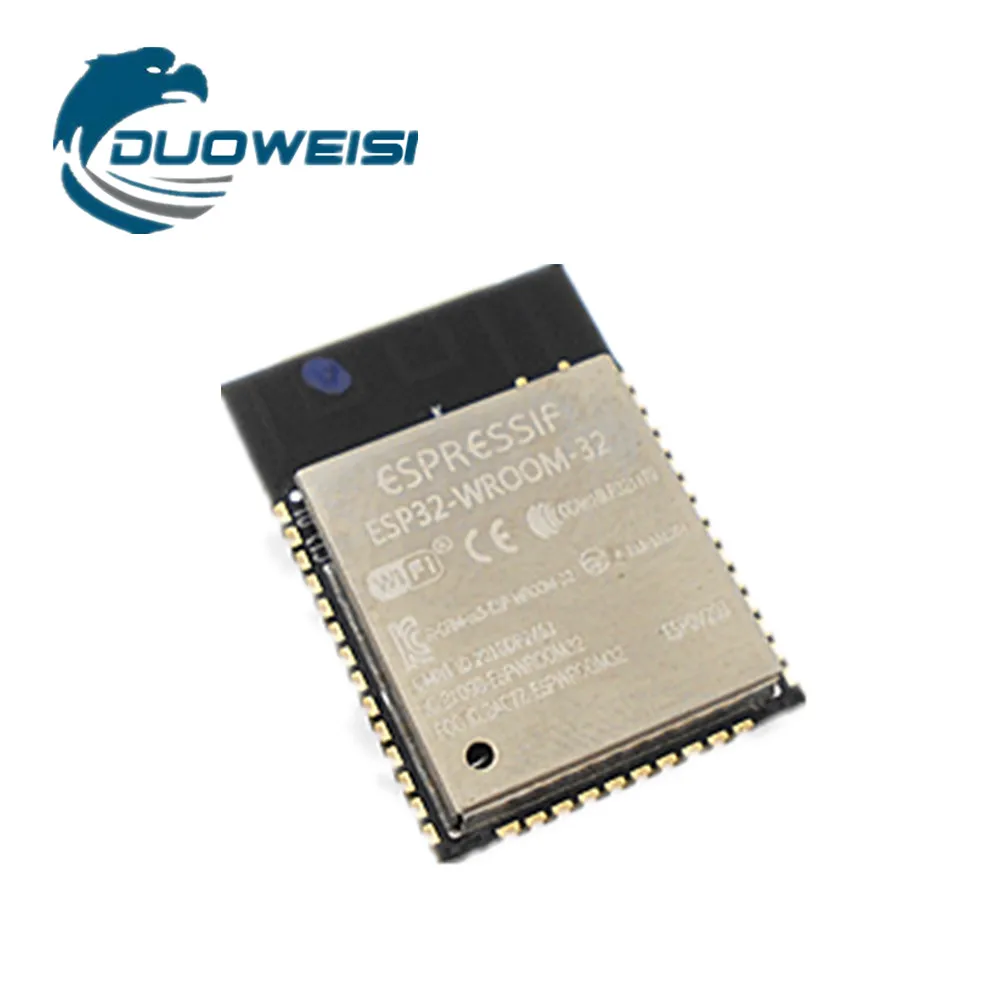

Bluetooth 4 2 двухъядерный процессор MCU с низким энергопотреблением ГГц Мб/16 Мб флеш

---



Основные микросхемы IC: ESP32-D0WD

Оптовая продажа с фабрики



В ESP-32S модуль Wi-Fi самостоятельно разработанных Андерсон Technologies, Inc. Процессор core ESP32 обеспечивает полный набор 802,11 b / g / n / e / i wireless LAN (WLAN) и Bluetooth 4,2 решений с минимальной физической емкостью. Чип предназначен для бытовой электроники с низким энергопотреблением, износ и сетевое оборудование, встроенный чип WLAN и Bluetooth, все функции, с низкой ценой, хорошие характеристики макета. ESP32 также обеспечивает открыющуюся платформу, которая позволяет гибко настроить функциональность для различных вариантов применения.





Если вам нужно более 100 штук, пожалуйста, проверьте здесь:  8 МбИли 16 Мб







Схема функционального блока ESP32   ESP32-это Wi-Fi и Bluetooth-система on-chip (SoC) с промышленными производителями RF, низкой мощностью и высокой интеграционными преимуществами. ESP32 интегрирует Полные функции передачи/приема RF, включая антенные переключатели, RF balun, усилители мощности, усилители с низким уровнем шума, фильтры, модули управления питанием и улучшенную схему самокалибровки. Схема самокалибровки обеспечивает динамическую автоматическую настройку для устранения дефектов внешней схемы. ESP32 с двумя 32-бит, LX6 Процессор, с тактовой частотой до 240 МГц, через 7-трубопровода уровня архитектуры. ESP32 также объединяет множество аналоговых датчиков и цифровой интерфейс.     Ультра-низкомощная РЧ-конструкция esp32 и запатентованная энергосберегающая технология продлевают срок службы батареи практичного применения.   ESP32 полностью соответствует Wi-Fi 802.11b / g / n / e / i и Bluetooth 4,2, интегрированный Wi-Fi / Bluetooth / BLE RF и низкомощная технология, И поддерживает функцию открытия RTOS в режиме реального времени. Встроенный кэш-чип esp32 помогает улучшить производительность системы и оптимизировать память системы. Гибкая система перегородок RAM / ROM позволяет использовать устройства на заказ, чтобы соответствовать определенным требованиям. ESP32 может использоваться как автономное приложение или как подчиненное устройство для MCU-хоста. Как подчиненный, ESP32 обеспечивает Wi-Fi и Bluetooth через интерфейс SPI / SDIO или I2C / UART. 2,1 WiFi.1 Wi-Fi   • 802,11 b / g / n / e / i   • 802,11 n (2,4 ГГц) со скоростью до 150 Мбит/с   • 802,11 e: механизм QoS для беспроводной мультимедийной технологии   • WMM-PS, UAPSD   • A-MPDU и A-MSDU рамка методики обобщения данных   • Блок ответить   • Фрагментация и реорганизация   • Автоматический мониторинг и сканирование маячков   • 802,11 i функции безопасности: предварительная аутентификация и TSN   • Поддержка шифрования WPA / WPA2 / WPA2-Enterprise / WPS   • Режим станции infрансляций BSS/режим SoftAP   • Wi-Fi прямой (P2P), P2P discovery, режим P2P GO и управление питанием P2P   • Совместим и сертифицирован UMA   • Разнообразие и выбор антенны   2,2 Bluetooth 2 Bluetooth   • Полный Стандарт Bluetooth v4.2, включая традиционный Bluetooth (BR / EDR) и Bluetooth с низкой мощностью (BLE) • Поддерживает стандартный класс-1, класс-2 и класс-3 и устраняет необходимость использования внешних усилителей мощности • Улучшенная точность управления питанием • Выходная мощность до + 10 дБм • Приемник NZIF имеет BLE receive чувствительность-98 dBm • Адаптивная Частотная резка (AFH) • Стандартный HCI на основе интерфейса SDIO / SPI / UART • Высокая скорость UART HCI, скорость до 4 Мбит/с • Поддерживает контроллер BT 4,2 и стек host protocol • Протокол обнаружения службы (SDP) • Универсальное приложение доступа (зазор) • Протокол управления системой безопасности (SMP) • Bluetooth с низким энергопотреблением • ATT / GATT • Ксеноновые • Поддержка всех приложений GATT с поддержкой Bluetooth с низким энергопотреблением • SPP-Like, протокол прозрачности данных Bluetooth с низким энергопотреблением • Версия BLE Beacon • A2DP / AVRCP / SPP, HSP / HFP, RFCOMM • Аудио-кодеки CVSD и SBC • Bluetooth piconet и Scatternet   2,3 Процессор и хранения   • Xtensa® 32-бит LX6 двухъядерным процессором с вычислительной способностью до 600 DMIPS   • 448 Кбайт ПЗУ   • SRAM 520 Кбайт   • 16 KByte SRAM в RTC   • QSPI может подключать до четырех Flash / SRAMs, каждый с 16 мегабайтами Flash   • Питающее напряжение: 2,2 V до 3,6 V   2,4 часы и таймер   Встроенный осциллятор 8 МГц для самостоятельной калибровки   • Встроенный осциллятор RC для самостоятельной калибровки   • Поддержка внешнего кристалла 2-40 МГц   • Поддержка внешнего кристалла 32 кГц для RTC, поддержка самокалибровки   • 2 таймера групп каждое из которых должно состоять из 2 64-разрядный общего назначения таймеров и 1 Главная система сторожевой   • Таймеры RTC с малой точностью   • РТК сторожевой   2,5 периферийный интерфейс   • 12 бит SAR ADC, до 18 каналов • 2 8-битный D / A постоянного тока в постоянный преобразователи • 10 сенсорных датчиков • Температура Сенсор • Пресс-форма-4 SPI • 2 I2S • 2 I2C • 3 UART • 1 хост-сервер SD / eMMC / SDIO • 1 Slave SDIO / SPI • Интерфейс Ethernet MAC с выделенным DMA для поддержки IEEE 1588 • Может 2,0 • ИК (TX / RX) • Двигатель PWM • Светодиодный ШИМ, до 16 каналов • Датчик Холла • Ультра-малой мощности предусилитель   2,6 механизм безопасности. 6 механизм безопасности   • Поддерживает все функции безопасности IEEE 802,11, включая WFA, WPA / WPA2 и WAPI • Безопасный пуск • Флеш шифрования   • 1024 бит OTP, доступен для пользователя до 768 бит • Зашифрованный ускоритель аппаратного обеспечения:   -AES -HASH (SHA-2) library -АСР Кода коррекции ошибок -Генератор случайных чисел (RNG)   2,7 Применение   • Универсальный датчик низкого заряда IoT   • Универсальный рекордер IoT с низкой мощностью • Потоковое видео камеры • ТВ-приставка/приставка ОТТ • Плеер -Сетевой музыкальный плеер -Устройство для потокового аудио и мультимедиа • Wi-Fi игрушки -Счетчик -Устройство для защиты от потери игрушек • Устройство распознавания речи Wi-Fi • Гарнитура • Умная розетка • Домашней автоматизации • Ячеистой сети • Промышленное Беспроводное управление • Радионяня • Носимые электронные продукты • Wi-Fi устройства, оповещающие о местоположении   • Идентификационный номер системы безопасности   • Товары для здоровья -Мониторинг движения и сигнализация против потери -Температура рекордер ESP32 приведенный в действие с низким энергопотреблением Xtensa® LX6 32-битный двухъядерный процессор, обладающих следующими характеристиками:   4,1 Процессор 1 Процессор   • 7 штук этап конвейерных архитектуры, который поддерживает часы частот до 240 МГц • Четырехъядерный процессор 16 бит/24 бит набор инструкций улучшает плотности кода • Поддержка плавающих точечных блоков (FPU) • Предлагаем прямую поставку (DSP инструкций, таких как 32-битный усилителей, 32-битный разделители и 40-разрядные накопление мультипликатор (MAC) • Поддерживает 32 вектора перебоев, от примерно 70 источников перебоев   Двухъядерный интерфейс процессора включает в себя: • Инструкция по ОЗУ/ПЗУ Xtensa и интерфейс передачи данных • Интерфейс Xtensa local storage обеспечивает быстрый доступ к внешним реестрам • Переключение с помощью внутренних и внешних источников разъемов • Интерфейс JTAG для фиксации   4,2 на кристалле для хранения   Память на чипах ESP32 включает в себя: • 448 Кбайт ПЗУ для запуска программы и вызова функции ядра • Встроенная память SRAM на чипах 520 байт для хранения данных и инструкций • 8 байт SRAM в RTC или Медленная память RTC, доступ к копроцессору в режиме глубокого сна • 8 байт SRAM в RTC, быстрая память RTC, которая используется для хранения данных и доступа к базовому ЦП, когда RTC запускается в режиме глубокого сна • 1 кбит EFUSE, 256 бит являются системными (MAC-адрес и набор чипов); Остальные 768 бит предназначены для приложений пользователей, включая флэш-шифрование и идентификационный чип   4,3 Внешняя вспышка и SRAM   ESP32 поддерживает до четырех 16 Мб внешней флэш-памяти QSPI и статическую память случайного доступа (SRAM) с аппаратным шифрованием на основе AES для защиты программ и данных разработчика. ESP32 подключается к внешней вспышке QSPI и SRAM через кэш-память: • До 16 Мбайт внешний флеш-карты для Процессор код пространство, поддерживает 8-битную, 16-бит и 32-битный доступ и исполняемые код. • До 8 Мбайт внешнюю вспышку и SRAM сопоставлены с Процессор пространства данных, Поддержка 8-битных, 16-бит и 32-битный доступом в Интернет. Flash поддерживает только функции чтения, SRAM поддерживает функции чтения и записи. 4,4 Макс Рейтинг

Рейтинг	Состояние	Соотношение цена/качество	Блок
Температура хранения		От-40 до 125	℃
Максимальная температура сварки		260	℃
	IPC/JEDEC, J-STD-020	+ 2.8to + 3,6	V

4,5 Рекомендуемая рабочая среда4,5建

Рабочая среда	Название	Мин соотношение цена/качество	Типичные соотношение цена/качество	МаксСоотношение цена/качество	Блок
Рабочая температура		-40	20	125	℃
Напряжение питания	VDD	2,8	3,3	3,6	V

4,6 цифровой Порты и разъёмы Особенности

Порт	Типичные соотношение цена/качество	Мин соотношение цена/качество	Типичные соотношение цена/качество	МаксСоотношение цена/качество	Блок
Вход материнскую плату низкая	VIL	0		0.3VDD	V
Вход материнскую плату высокое	VIH	0.7VDD		VDD	V
Выход материнскую плату низкая	VБотинки из органической кожи	N		0.1VDD	V
Выход материнскую плату высокое	VOH	0.8VDD		N	V
