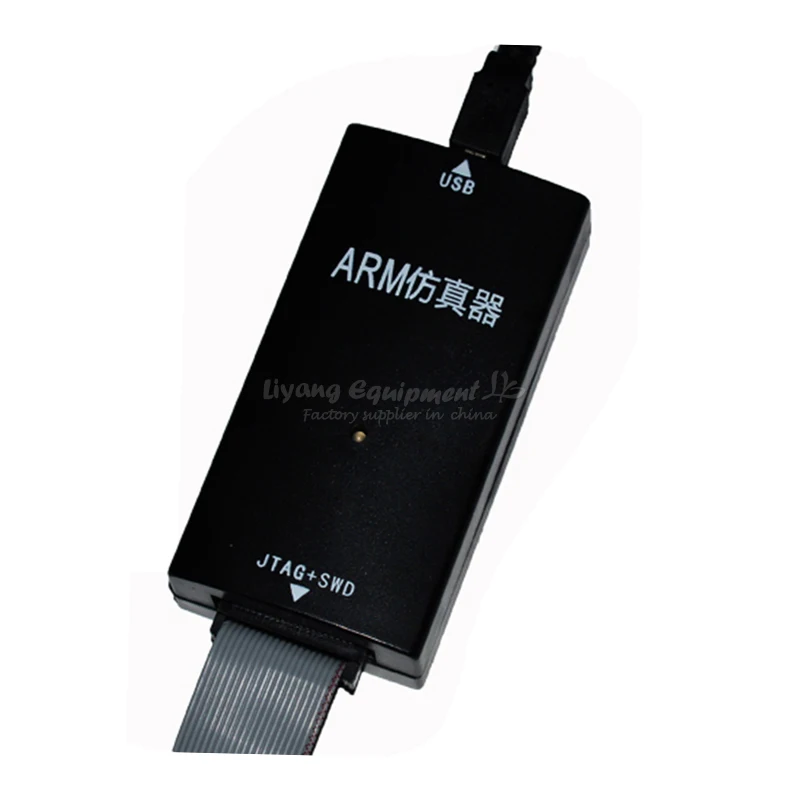

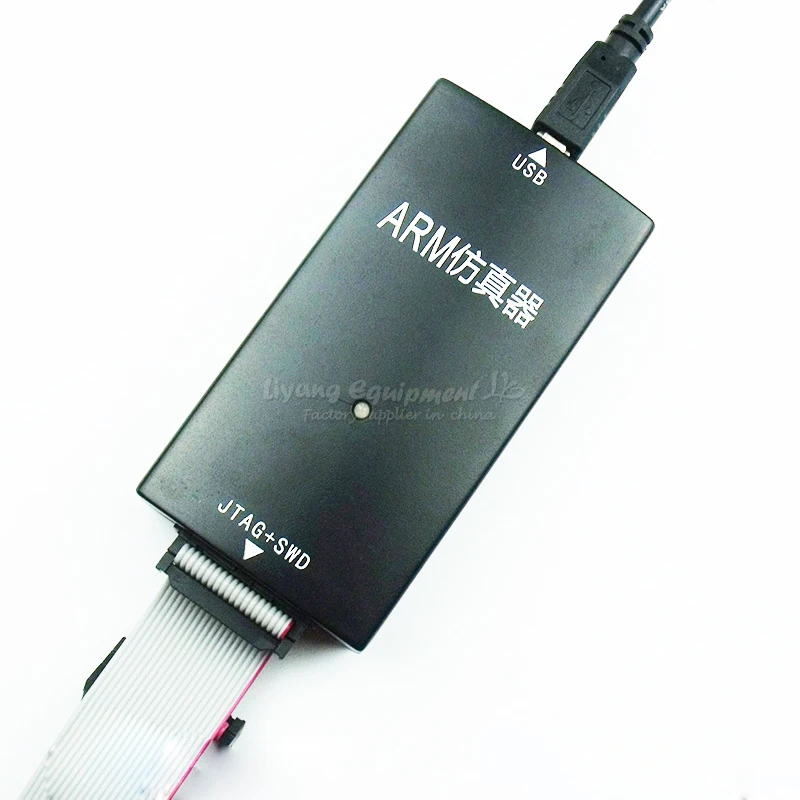

JLINK V9 emulator ARM V8 upgrade single-chip ARM development board programming/STM32/JTAG/SWD

Простота в эксплуатации, простота в подключении, простота в обучении, заключается в изучении разработки инструментов для практичного развития рук, не может позволить себе прошивку. ARM simulator поддерживает ARM полный спектр одночипов, поддержка SWD Cortex-M0/M0 +/M3/M4/A7 и других основных серий встроенных одночипов

Разница в JLink V8 и Jlink V9.

1. Скорость отличается: Поддержка V8 до 10 м (режим отладки JTAG)/4 м (режим отладки SDW) и поддержка Jlink V9 до 20 м (режим отладки JTAG) /15 м (режим отладки SDW).

2, стабильность различных: IC драйвера V9 с адаптивной емкостью напряжения, в случае правильной проводки, автоматически адаптируется к напряжению ЦП целевой платы. 1,8-5,5 V cpu может быть отлажен, и версия V8 может только отлаживать версии 3,3 v cpu, и отладка 5 vcpu стабильность плохая.

3, новый cpuV8 больше не поддерживает, а V9 поддерживает более 98% процессора ARM.

JLINK V9 Особенности:

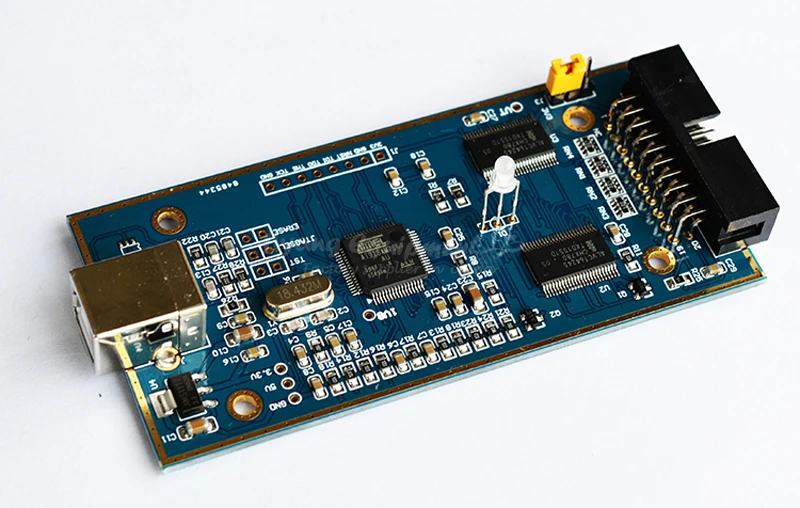

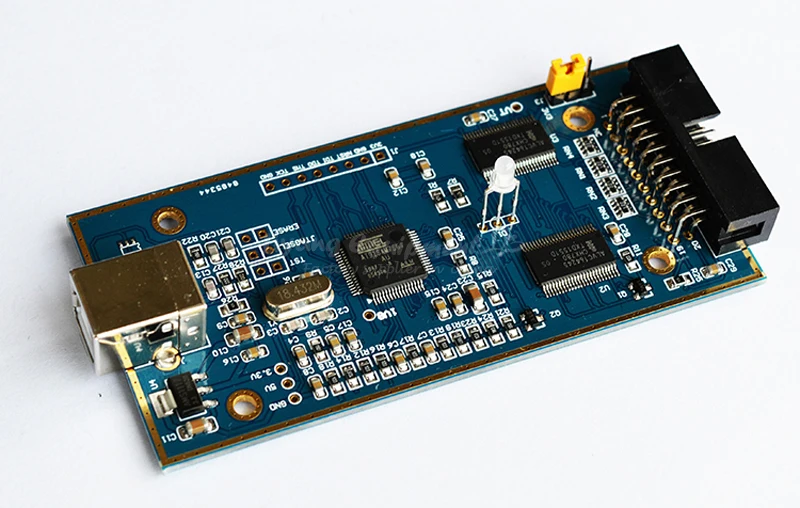

1, мастер-Чип использует STM32F207, не может позволить себе прошивку, аппаратные обновления к новой версии V9.4 <прошивка автоматическое обновление

2, макетная плата может обеспечить 3,3 V напряжение 0.8A ток (2 фута)

3, поддержка стандартный интерфейс JTAG и 2-провод SWD интерфейс. Скорость до 20 м в секунду (JTAG)/15 м (SWD).

4. Поддерживает большинство отладки чипов ARM, поддерживает MDK или IAR и другие стандартные JLink поддерживают среду IDE компилятора.

5, оригинальная прошивка, автоматическое обновление прошивки

6. Процесс погружения золота, оригинальное качество.

Упаковочный лист:

1, v9 хост отладчика 1 комплект

2, USB2.0 печати (1 шт.)

3, 2,54 мм Шаг 20 жил серый кабель-1 шт.;

Основные особенности и характеристики продукта:

* USB2.0 интерфейс;
* Поддержка ARM7/9/11 (включая режим большого пальца), Cortex-M0/M1/M3/M4 ядра

Поддерживаемые процессоры: ARM7/9/11, Cortex-A5/A7/A8/A9, Cortex-M0/M1/M3/M4/M7, Cortex-R4, микрочип PIC32 и Renesas RX100/RX200/RX610/RX621/RX62N/RX62T/RX630/RX631/RX63N
* Поддерживает последовательную проводную отладку (SWD);
* Поддержка последовательного просмотра проводов (SWV);

* Скорость загрузки до 720кб/с;

* Режим DCC до 800 КБ/с;
* Бесшовная интеграция с IAR верстаком, Keill, ADS, RVDS;
* Без внешнего источника питания, через USB питание;
* Скорость JTAG 12 МГц;
* Автоматическое распознавание ядра;
* Автоматическое распознавание скорости;
* Поддерживает адаптивные часы;
* Может контролировать все сигналы JTAG, автоматически адаптироваться к напряжению целевой платы;
* Поддержка многоядерной отладки;
* Полностью подключи и работай;
* Включает в себя 20-контактный разъем стандартный разъем JTAG;
* Поддерживает 1,2 в-5 в мишень доска напряжения;

* Внешний источник питания 5 в 300 мА (через команду, чтобы контролировать ли выход);

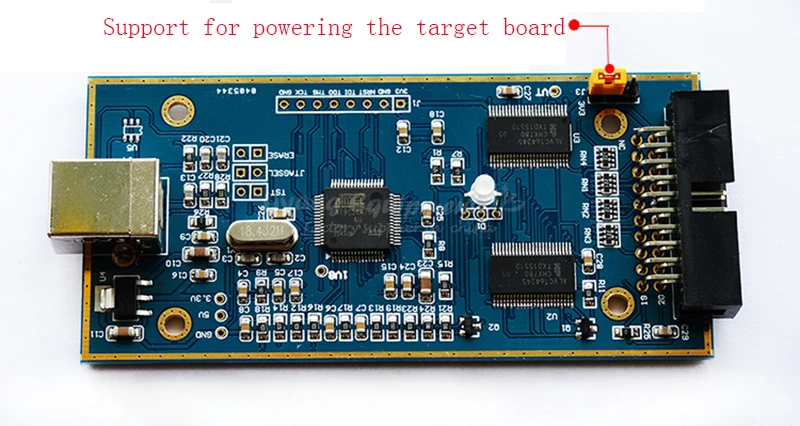

• Внешний блок питания, чтобы обеспечить 3,3 V 300mA (через J3 джемпер для того, чтобы достичь);

* Одновременно (батарейки в комплект не входят), а также 20-pin плоский кабель;
* Поддержка случайного распределения для наблюдения и изменения памяти программного обеспечения J-Mem;
* Поддержка встроенного буфера трассировки кэша (ETB)
* Опциональное онлайн-программирование, программирование флэш-программного обеспечения: J-FLASH;
* Плагин RDI делает J-LINK подходящим для любого RDI совместимого отладчика, такого как ADS, Relview, IAR и т. Д.;
* С RDI Flash DLL можно достичь в RDI под флэш-программированием, программированием;
* С GDB сервера, может быть достигнуто в GDB окружающей среды отладки.

Поддерживаемые операционные системы:

Microsoft Windows 2000

Microsoft Windows XP

Microsoft Windows XP x64

Microsoft Windows 2003

Microsoft Windows 2003x64

Microsoft Windows Vista

Microsoft Windows Vista x64

Windows 7

Windows 7x64

Windows 8

Windows 10

Ⅰ официальный эмулятор имеет функцию, эмулятор может выбрать питание через USB, а также выбрать, чтобы удалить источник питания USB.

Многие люди считают, что их собственный симулятор легко купить прошивку, в чем причина этого, причина очень проста в том, что ваш usb-порт симулятора не обеспечивает защиту от перенапряжения, отключение и источник питания, нестабильность питания usb-порта, непосредственно в ваш мастер-чип эмулятора, Что приводит к исключению хост-чипа, что приводит к потере прошивки, это большинство симуляторов, чтобы решить стоимость оригинала, должны иметь защиту от перенапряжения, чтобы использовать транзистор для решения стоимости, ТРАНЗИСТОР каждый знает, что не может быть защищен от перенапряжения, Вы покупаете этот вид симулятора, неудивительно, что вы должны сказать, что легко потерять прошивку.

О: многие продавцы способствуют собственному использованию ОУР, но фактический не сделал, наша ОУР Модель: SN65220.

Два: посмотрите на то, что он действительно не может обновить, проверьте, что метод очень прост, в Интернете, чтобы загрузить новое программное обеспечение, откройте комментарий.

Три: посмотрите на его выходной чип не два, если только один, он может считаться только V7.

Четыре: посмотрите на это не патч, если ручная сварка, она подвержена сварке.

Пять: посмотрите на его светодиод двух цветов, Метод обнаружения очень прост, перезагрузите панель разработки, чтобы увидеть, будет ли светодиод красным.

Шесть: Проверьте, что его порт USB медный, и многие продавцы, чтобы уменьшить затраты, с утюгом, легко ржаветь железо, основная работа выполнена, интерфейс очень свободный, линия не тугая, проверьте метод очень простой, с всасывающим камнем, чтобы узнать об этом. Или прикоснитесь к руке, медная поверхность очень гладкая, железо будет очень грубым

II, эмулятор светодиодных огней двух состояний

* Зеленый свет указывает на рабочее состояние.

* Красный свет указывает на состояние сброса.

III, характеристики продукта

IV, эмулятор поддерживает сердцевину руки:

* ARM7TDMI (Rev 1)
* ARM7TDMI (Rev 3)
* ARM7TDMI-S (Rev 4)
* ARM720T

* ARM920T

* ARM926EJ-S
* ARM946E-S
* ARM966E-S

* ARM1176JZF-S

* Cortex-M0

* Cortex-M3

* Cortex-M4

* Cortex-A8

* Cortex-A9

V. Поддерживаемые устройства (Поддерживаемые чипы)

Actel (ARM7/ARM9/Cortex Family)
A2F200M3F, A2F500M3G, COREMP7, Cortex-M1

Analog аналоговые устройства (ARM7/ARM9/Cortex Family)
ADuC7019, ADuC7020, ADuC7021, ADuC7022, ADuC7023, ADuC7024, ADuC7025, ADuC7026, ADuC7027, ADuC7028, ADuC7030, ADuC7032, ADuC7033, ADuC7034, ADuC7036, ADuC7037, ADuC7038, ADuC7039, ADuC7060, ADuC7061, ADuC7062, ADuC7122, ADuC7128, ADuC7129, ADuC7229

ARM (ARM7/ARM9/Cortex Family)
Cortex-M0, Cortex-M1 (Altera), Cortex-M3

Atatmel (ARM7/ARM9/Cortex Family)
AT91C140, AT91F40416, AT91F40816, AT91FR40162, AT91FR4042, AT91FR4081, AT91M40400, AT91M40800, AT91M40807, AT91M42800A, AT91M43300, AT91M55800A, AT91M63200, AT91R40008, AT91R40807, AT91RM3400, AT91RM9200, AT91SAM3S1A, AT91SAM3S1B, AT91SAM3S1C, AT91SAM3S2A, AT91SAM3S2B, AT91SAM3S2C, AT91SAM3S4A, AT91SAM3S4B, AT91SAM3S4C, AT91SAM3U1C, AT91SAM3U1E, AT91SAM3U2C, AT91SAM3U2E, AT91SAM3U4C, AT91SAM3U4E, AT91SAM7A1, AT91SAM7A2, AT91SAM7A3, AT91SAM7L128, AT91SAM7L64, AT91SAM7S128, AT91SAM7S16, AT91SAM7S161, AT91SAM7S256, AT91SAM7S32, AT91SAM7S321, AT91SAM7S512, AT91SAM7S64, AT91SAM7SE256, AT91SAM7SE32, AT91SAM7SE512, AT91SAM7X128, AT91SAM7X256, AT91SAM7X512, AT91SAM7XC128, AT91SAM7XC256, AT91SAM7XC512

Austriaustriamicrosystem (ARM7/ARM9/Cortex Family)
AS3525

Logic Cirrus Logic (ARM7/ARM9/Cortex Family)
CS740110-IQZ, CS740120-IQZ, CS740130-IQZ

Ember (ARM7/ARM9/Cortex Family)
EM351, EM357

Energy Micro (ARM7/ARM9/Cortex Family)
EFM32G200F16, EFM32G200F32, EFM32G200F64, EFM32G210F128, EFM32G230F128, EFM32G230F32, EFM32G230F64, EFM32G280F128, EFM32G280F32, EFM32G280F64, EFM32G290F128, EFM32G290F32, EFM32G290F64, EFM32G840F128, EFM32G840F32, EFM32G840F64, EFM32G880F128, EFM32G880F32, EFM32G880F64, EFM32G890F128, EFM32G890F32, EFM32G890F64

Semiconductor Freescale Semiconductor (ARM7/ARM9/Cortex Family)
MAC7101, MAC7104, MAC7105, MAC7106, MAC7111, MAC7112, MAC7114, MAC7115, MAC7116, MAC7121, MAC7122, MAC7124, MAC7125, MAC7126, MAC7131, MAC7134, MAC7135, MAC7136, MAC7141, MAC7142, MAC7144, MC9328MX21, MCIMX27, MCIMX27L

Luminluminary Micro (ARM7/ARM9/Cortex Family)
LM3S101, LM3S102, LM3S1110, LM3S1133, LM3S1138, LM3S1150, LM3S1162, LM3S1165, LM3S1332, LM3S1435, LM3S1439, LM3S1512, LM3S1538, LM3S1601, LM3S1607, LM3S1608, LM3S1620, LM3S1625, LM3S1626, LM3S1627, LM3S1635, LM3S1637, LM3S1751, LM3S1776, LM3S1811, LM3S1816, LM3S1850, LM3S1911, LM3S1918, LM3S1937, LM3S1958, LM3S1960, LM3S1968, LM3S1J11, LM3S1J16, LM3S1N11, LM3S1N16, LM3S1W16, LM3S1Z16, LM3S2110, LM3S2139, LM3S2276, LM3S2410, LM3S2412, LM3S2432, LM3S2533, LM3S2601, LM3S2608, LM3S2616, LM3S2620, LM3S2637, LM3S2651, LM3S2671, LM3S2678, LM3S2730, LM3S2739, LM3S2776, LM3S2793, LM3S2911, LM3S2918, LM3S2939, LM3S2948, LM3S2950, LM3S2965, LM3S2B93, LM3S300, LM3S301, LM3S308, LM3S310, LM3S315, LM3S316, LM3S317, LM3S328, LM3S3651, LM3S3739, LM3S3748, LM3S3749, LM3S3759, LM3S3768, LM3S3826, LM3S3J26, LM3S3N26, LM3S3W26, LM3S3Z26, LM3S5632, LM3S5651, LM3S5652, LM3S5656, LM3S5662, LM3S5732, LM3S5737, LM3S5739, LM3S5747, LM3S5749, LM3S5752, LM3S5757, LM3S5762, LM3S5767, LM3S5768, LM3S5769, LM3S5791, LM3S5951, LM3S5956, LM3S5B91, LM3S5K31, LM3S5K36, LM3S5P31, LM3S5P36, LM3S5P51, LM3S5P56, LM3S5R31, LM3S5R36, LM3S5T36, LM3S5Y36, LM3S600, LM3S601, LM3S608, LM3S610, LM3S6100, LM3S611, LM3S6110, LM3S612, LM3S613, LM3S615, LM3S617, LM3S618, LM3S628, LM3S6420, LM3S6422, LM3S6432, LM3S6537, LM3S6610, LM3S6611, LM3S6618, LM3S6633, LM3S6637, LM3S6730, LM3S6753, LM3S6911, LM3S6918, LM3S6938, LM3S6950, LM3S6952, LM3S6965, LM3S800, LM3S801, LM3S808, LM3S811, LM3S812, LM3S815, LM3S817, LM3S818, LM3S828, LM3S8530, LM3S8538, LM3S8630, LM3S8730, LM3S8733, LM3S8738, LM3S8930, LM3S8933, LM3S8938, LM3S8962, LM3S8970, LM3S8971, LM3S9790, LM3S9792, LM3S9997, LM3S9B90, LM3S9B92, LM3S9B95, LM3S9B96, LM3S9L97

Nunuvoton (ARM7/ARM9/Cortex Family)
NUC100LC1AN, NUC100LD1AN, NUC100LD2AN, NUC100LD3AN, NUC100LE3AN, NUC100RC1AN, NUC100RD1AN, NUC100RD2AN, NUC100RD3AN, NUC100RE3AN, NUC100VD2AN, NUC100VD3AN, NUC100VE3AN, NUC101LC1AN, NUC101LD2AN, NUC101LE3AN, NUC101RC1AN, NUC101RD2AN, NUC101RE3AN, NUC101VC1AN, NUC101VD2AN, NUC101VE3AN, NUC120LC1AN, NUC120LD1AN, NUC120LD2AN, NUC120LD3AN, NUC120LE3AN, NUC120RC1AN, NUC120RD1AN, NUC120RD2AN, NUC120RD3AN, NUC120RE3AN, NUC120VD2AN, NUC120VD3AN, NUC120VE3AN, NUC130LD2AN, NUC130LD3AN, NUC130LE3AN, NUC130RD2AN, NUC130RD3AN, NUC130RE3AN, NUC130VD2AN, NUC130VD3AN, NUC130VE3AN, NUC140LD2AN, NUC140LD3AN, NUC140LE3AN, NUC140RD2AN, NUC140RD3AN, NUC140RE3AN, NUC140VD2AN, NUC140VD3AN, NUC140VE3AN, W90N740, W90N745, W90P710

Nnxp (основана Philips) (ARM7/ARM9/Cortex Family)
LH75400, LH75401, LH75410, LH75411, LH79520, LH79524, LH79525, LH7A400, LH7A404, LPC1111x101, LPC1111x201, LPC1112x101, LPC1112x201, LPC1113x201, LPC1113x301, LPC1114x201, LPC1114x301, LPC11C12x301, LPC11C14x301, LPC1311, LPC1313, LPC1342, LPC1343, LPC1751, LPC1752, LPC1754, LPC1756, LPC1758, LPC1759, LPC1764, LPC1765, LPC1766, LPC1767, LPC1768, LPC1769, LPC2101, LPC2102, LPC2103, LPC2104, LPC2104/01, LPC2105, LPC2105/01, LPC2106, LPC2106/01, LPC2109, LPC2109/01 LPC2114, LPC2114/01, LPC2119, LPC2119/01, LPC2124, LPC2124/01, LPC2129, LPC2129/01, LPC2131, LPC2131/01, LPC2132, LPC2132/01, LPC2134, LPC2134/01 LPC2136, LPC2136/01, LPC2138, LPC2138/01, LPC2141, LPC2142, LPC2144, LPC2146, LPC2148, LPC2194, LPC2194/01, LPC2210, LPC2210/01, LPC2212, LPC2212/01 LPC2214, LPC2214/01, LPC2220, LPC2290, LPC2290/01, LPC2292, LPC2292/01, LPC2294, LPC2294/01, LPC2361, LPC2362, LPC2364, LPC2365, LPC2366, LPC2367, LPC2368, LPC2377, LPC2378, LPC2387, LPC2388, LPC2420, LPC2458, LPC2460, LPC2468, LPC2470, LPC2478, LPC2880, LPC2888, LPC2917, LPC2917/01, LPC2919, LPC2919/01, LPC2921, LPC2923, LPC2925, LPC2927, LPC2929, LPC2930, LPC2939, LPC3130, LPC3131, LPC3141, LPC3143, LPC3152, LPC3154, LPC3180, LPC3220, LPC3230, LPC3240, LPC3250, SJA2010

Semiconductor OKI Semiconductor (ARM7/ARM9/Cortex Family)
ML674000, ML674001, ML674002, ML674003, ML675001, ML675002, ML675003, ML675011, ML67Q4050, ML67Q4051, ML67Q4060, ML67Q4061, ML67Q5250, ML67Q5260, ML696201, ML69Q6203

Rorohm (ARM7/ARM9/Cortex Family)
BU1511KV2

Samsung (ARM7/ARM9/Cortex Family)
S3C2410A, S3C2440A, S3C44B0X, S3C4510B, S3F4A0KR, S3F4A1HR, S3F4A2FR, S3C6410

Sosocle Technology Corp. (ARM7/ARM9/Cortex Family)
PC7130, PC7230

Ststmicroelectronics (ARM7/ARM9/Cortex Family)
STA2051, STM32F100C4, STM32F100C6, STM32F100C8, STM32F100CB, STM32F100R4, STM32F100R6, STM32F100R8, STM32F100RB, STM32F100V8, STM32F100VB, STM32F101C4, STM32F101C6, STM32F101C8, STM32F101CB, STM32F101R4, STM32F101R6, STM32F101R8, STM32F101RB, STM32F101RC, STM32F101RD, STM32F101RE, STM32F101RF, STM32F101RG, STM32F101T4, STM32F101T6, STM32F101T8, STM32F101TB, STM32F101V8, STM32F101VB, STM32F101VB, STM32F101VC, STM32F101VD, STM32F101VE, STM32F101VF, STM32F101VG, STM32F101ZC, STM32F101ZD, STM32F101ZE, STM32F101ZF, STM32F101ZG, STM32F102C4, STM32F102C6, STM32F102C8, STM32F102CB, STM32F102R4, STM32F102R6, STM32F102R8, STM32F102RB, STM32F103C4, STM32F103C6, STM32F103C8, STM32F103CB, STM32F103R4, STM32F103R6, STM32F103R8, STM32F103RB, STM32F103RC, STM32F103RD, STM32F103RE, STM32F103RF, STM32F103RG, STM32F103T4, STM32F103T6, STM32F103T8, STM32F103TB, STM32F103V8, STM32F103VB, STM32F103VC, STM32F103VD, STM32F103VE, STM32F103VF, STM32F103VG, STM32F103ZC, STM32F103ZD, STM32F103ZE, STM32F103ZF, STM32F103ZG, STM32F105R8, STM32F105RB, STM32F105RC, STM32F105V8, STM32F105VB, STM32F105VC, STM32F107RB, STM32F107RC, STM32F107VB, STM32F107VC, STR710FZ1, STR710FZ2, STR711FR0, STR711FR1, STR711FR2, STR712FR0, STR712FR1, STR712FR2, STR715FR0, STR730FZ1, STR730FZ2, STR731FV0, STR731FV1, STR731FV2, STR735FZ1, STR735FZ2, STR736FV0, STR736FV1, STR750FL2, STR750FV0, STR750FV1, STR750FV2, STR751FR0, STR751FR1, STR751FR2, STR752FR0, STR752FR1, STR752FR2, STR755FR0, STR755FR1, STR755FR2, STR755FV0, STR755FV1, STR755FV2, STR910FAM32, STR910FAW32, STR910FAZ32, STR910FM32, STR910FW32, STR911FAM42, STR911FAM44, STR911FAM46, STR911FAM47, STR911FAW42, STR911FAW44, STR911FAW46, STR911FAW47, STR911FM42, STR911FM44, STR912FAW42, STR912FAW44, STR912FAW46, STR912FAW47, STR912FAZ42, STR912FAZ44, STR912FAZ46, STR912FAZ47, STR912FW42, STR912FW44

Texas Instruments (ARM7/ARM9/Cortex Family)
TMS470R1A128, TMS470R1A256, TMS470R1A288, TMS470R1A384, TMS470R1A64, TMS470R1B1M, TMS470R1B512, TMS470R1B768, TMS570LS20216

Toshiba (ARM7/ARM9/Cortex Family)
TMPA900CMXBG, TMPA910CRAXBG, TMPM330FDFG, TMPM330FWFG, TMPM330FYFG, TMPM332FWUG, TMPM360F20FG, TMPM361F10FG, TMPM362F10FG, TMPM363F10FG, TMPM364F10FG, TMPM370FYDFG, TMPM370FYFG, TMPM380FYDFG, TMPM380FYFG, TMPM395FWAXBG
