Светодиодная sd карта SK6812 WS2812 WS2812B контроллер полноцветный светодиодный rgb для IC

---

Информация о продукте:

1.Поддержка чипов:

Тип чипа	Код программного обеспечения и КонтроллерТип	Лампы/(макс.)	Примечание
LPD6803,D705,1101,6909, 6912	T-1000-6803	2048 пикселей
LPD8806,LPD8809	T-1000-8806	2048 пикселей
TM1803,TM1804,TM1809,TM1812	T-1000-TM	2048 пикселей	TM1804 и TM1809 разделены на высокие и низкие
TM1903 TM1904 TM1909 TM1912	T-1000-TM19	2048 пикселей
UCS6909 UCS6912 UCS7009 UCS5903	T-1000-UCS-32	2048 пикселей
UCS1903 UCS1909 UCS1912	T-1000-UCS-256	2048 пикселей	1903 и 1909 делятся на высокие и низкие
UCS3903	T-1000-UCS-1024	2048 пикселей
DMX512	T-1000-DMX	170/512 пикселей	Совместимость со стандартом DMX512
WS2801,WS2803	T-1000-WS	2048 пикселей
WS2811	T-1000-WS2811	2048 пикселей	WS2811 можно разделить на высокий и низкий
DS189	T-1000-DS189	2048 пикселей
TLS3001,TLS3002 TLS3008	T-1000-TLS	* Пиксели
P9813	T-1000-P9813	2048 пикселей
SM16715	T-1000-SM16715	2048 пикселей	SM16715 быть разделены на высокий и низкий
SM16716	T-1000-SM16716	2048 пикселей
BS0901,BS0902	T-1000-0901	2048 пикселей
BS0815	T-1000-0815	2048 пикселей

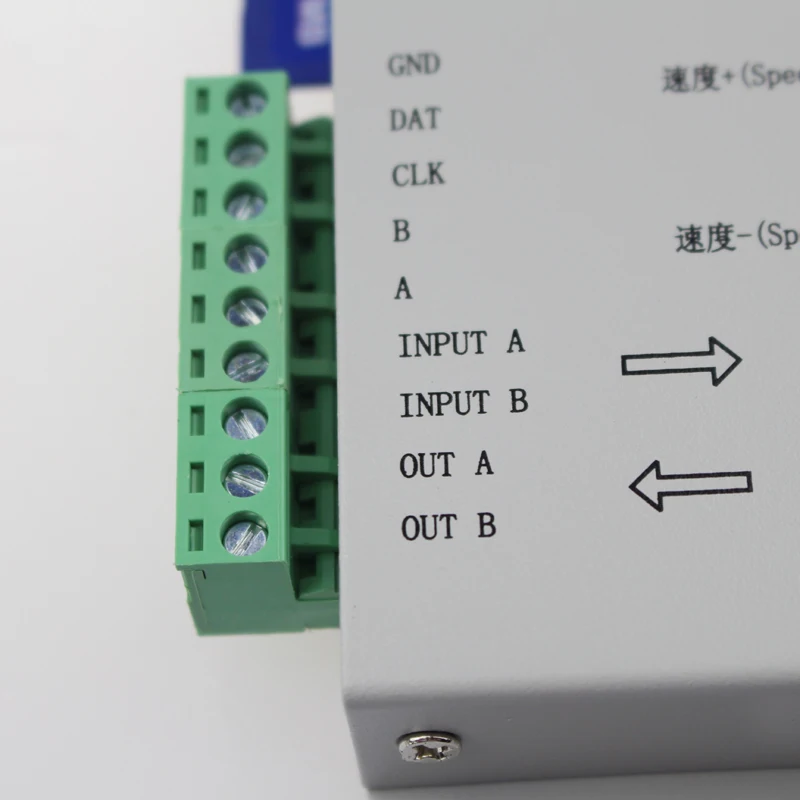

T-1000S особенности системы: 1,32 уровень-65536 уровень тусклый контроль, программное обеспечение гамма-коррекция. 2. Контроллер имеет выход с одним портом. Он может загружать 2048 диодов .. 3. T-1000S может хранить больше 16 файлов. Просто скопируйте файлы последовательно на sd-карту и назовите файлы как: 00_1.led, 01_1.led, 02_1.led. 4. Этот продукт совместим с одним проводом IC и двойным проводом IC. При управлении однопроводными микросхемами IC просто подключите DAT и GND контроллера к DAT и GND светодиодной лампы. При управлении двухпроводными микросхемами IC, подключите DAT & CLK и GND контроллера к DAT, & CLK и GND света. 5. При использовании дифференциального сигнала (485), пожалуйста, Подключите выходной сигнал a и B контроллера к сигнальной линии A (DAT +) и сигнальной линии B (DAT-) осветительного прибора. 6. Если требуемое напряжение контроллера и светодиодный индикатор одинаковые, вы можете использовать тот же адаптер питания. Если требуемое напряжение контроллера и Светодиодная лампа отличаются, подключите их к различным блокам питания. 7. При редактировании программы нового эффекта с помощью программного обеспечения, пожалуйста, выберите модель управления: T-1000-IC моделей 8. T-1000S должны работать с LedEdit2012. Старая версия программного обеспечения не поддерживает этот контроллер.

Упаковка включает:

T1000S контроллер * 1 шт.

Sd-карта * 1 шт.

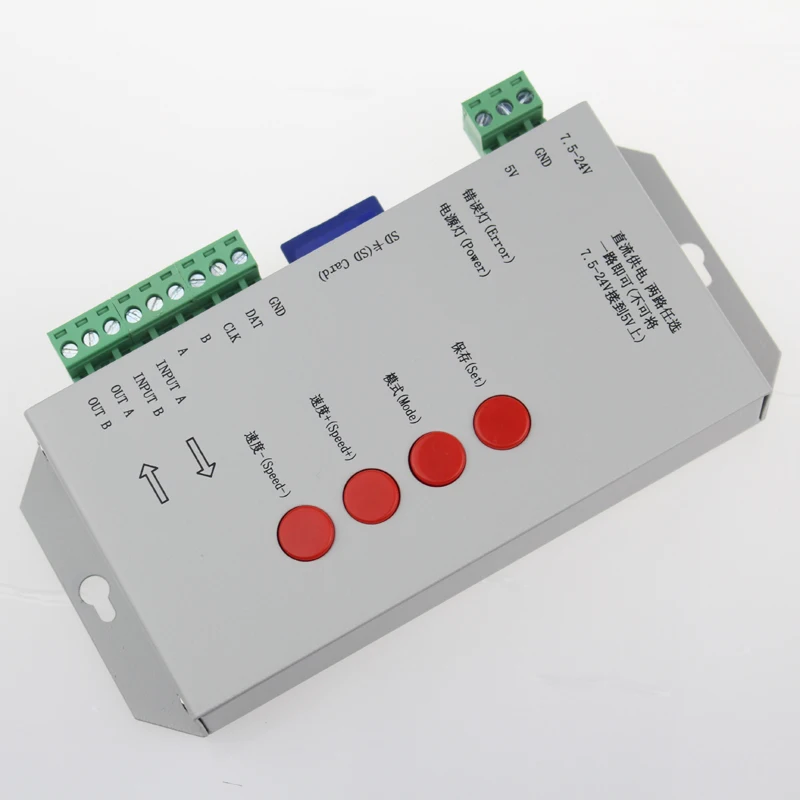

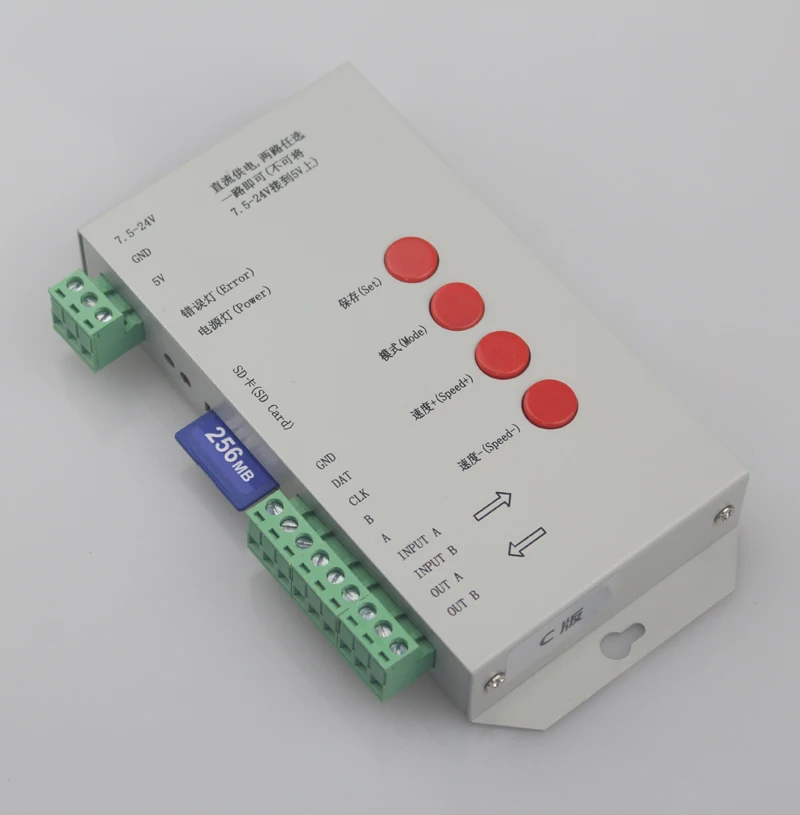

Изображение продукта: Руководство пользователя:

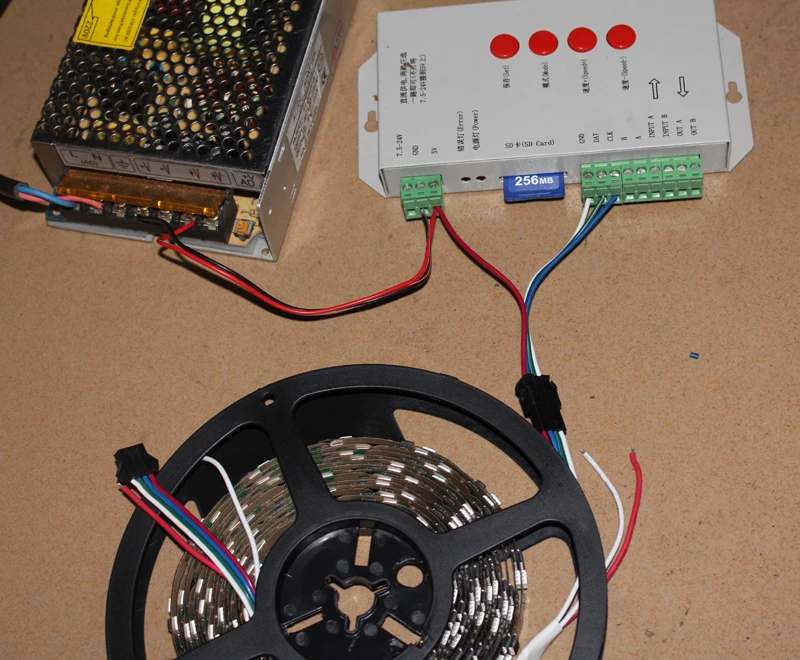

Схема подключения:

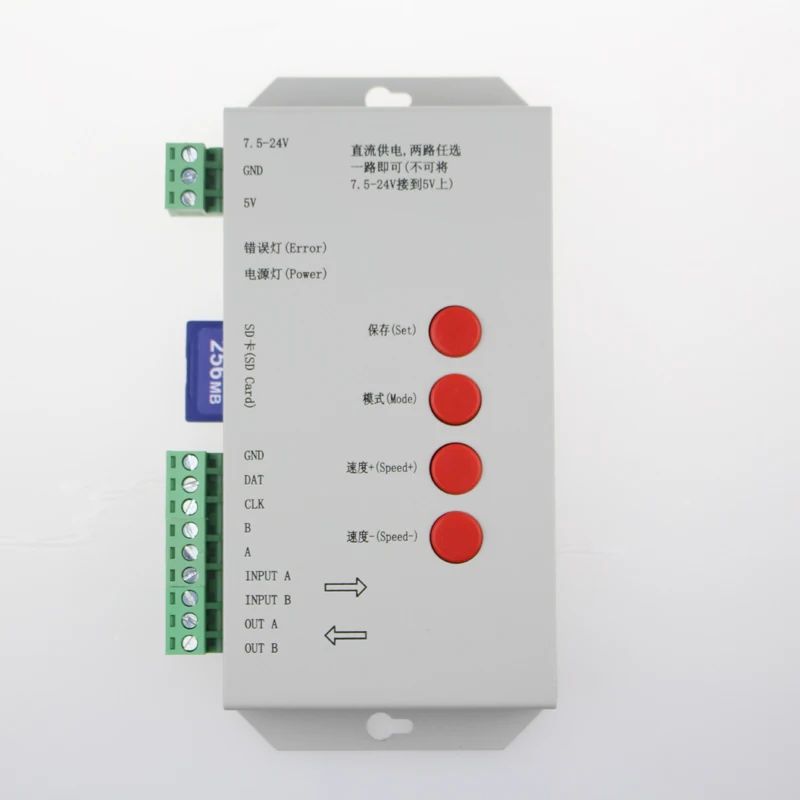

Кнопка регуляторной функции:

Схема системной архитектуры:



Конкретные параметры:
Карта памяти:
. Тип: sd-карта
. Емкость: 128 МБ-2 Гб
. Формат файла: формат FAT
. Хранение файлов: *.led
Физические параметры:
. Вес: 0,2 кг
. Размер: 122 мм * 67 мм * 25 мм
. Температура:-40-85 градусов

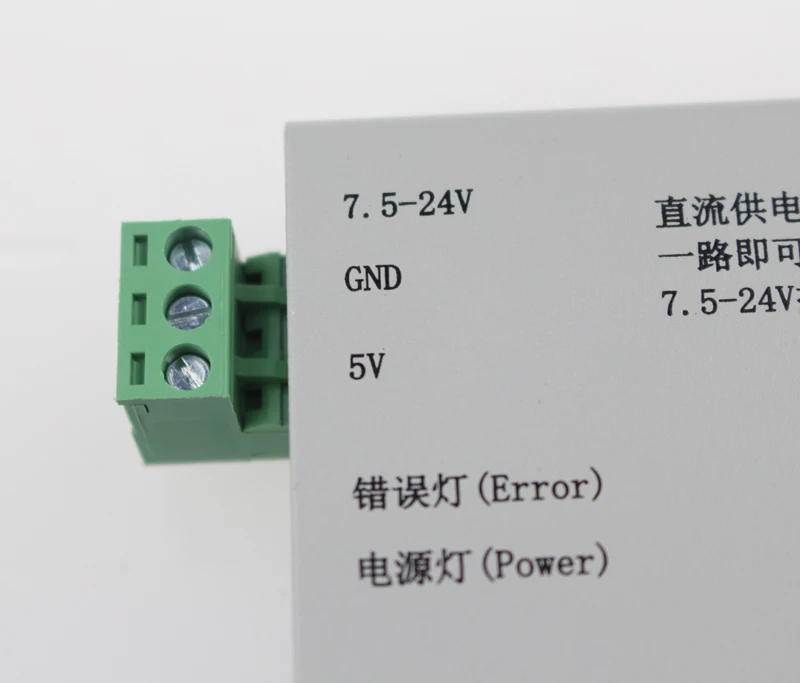

. Volgate: DC5V / DC7.5-24V
. Мощность: 3 Вт



Примечание:
Чтобы скопировать файлы на sd-карту, необходимо сначала отформатировать на sd-карту, обратите внимание, что каждая копия должна быть отформатирована раньше.
Sd-карта должна быть отформатирована как «FAT».

Примечание: для сигнала TTL(SPI) сигнал контроллера должен подключаться к

Светодиодная лампа заземляется напрямую.
