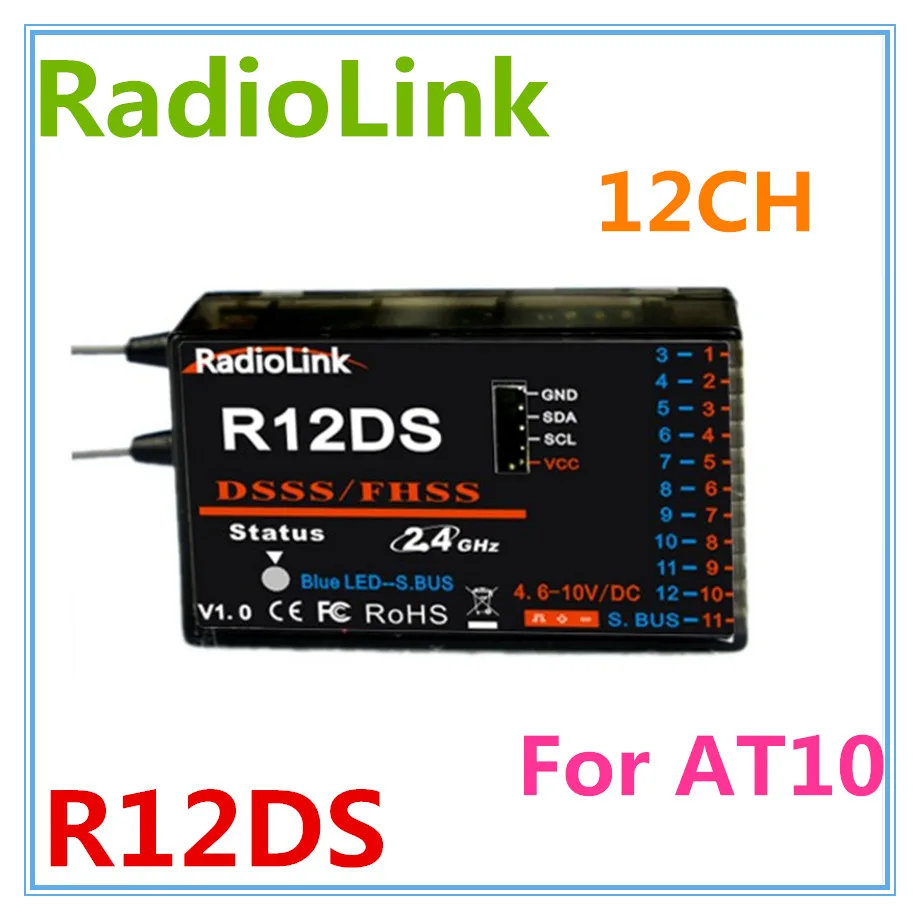

Радиоприемник RadioLink R12DS 12 каналов 2 4 ГГц цифровой радиоприемник для передатчика

Радиоприемник RadioLink R12DS 12 каналов 2 4 ГГц цифровой радиоприемник для передатчика

RadioLink R12DS 12CH 12-канальный приемник 2,4 ГГц для AT10 передатчик летательный аппарат устройство для фотографирования

Радиолинк R12DS, 2,4G 12 каналов приемника, DSSS и FHSS спектр спреда, работает синхронно, совместим с передатчиками радиолинков AT9, AT9S, AT10 и AT10II(AT9, AT9S, AT10 и AT10II могут обновиться до 12 каналов, просто Обновите по прошивке, вы можете загрузить прошивку на нашем веб-сайте:

S-BUS и PWM сигнал работает в одно и то же время.
Режим работы двух сигналов:
(1) выходной сигнал PWM: красный светодиодный сигнал показывает Выход PWM, 11 каналов полностью.
(2) S-BUS выходной сигнал рабочий режим: синий/фиолетовый светодиодный указывает на S-BUS выходной сигнал, 12 каналов полностью.

S-BUS и PWM сигнал работает в одно и то же время. S-BUS канал сигнала (3 pin-код ряд 11) Выход 12 каналов S-BUS сигнала, PWM сигналов каналов (3 pin-код строке 1 для камеры 10) выход CH3 для CH12 PWM сигналов, но всего 12 каналов. Сколько PWM сигналов каналы, которые вы можете использовать зависит от того, сколько S-BUS каналами сигнала вы имеете б/у (напр.: вы имеете использования 4 S-BUS, с помощью которого можно каналами сигнала, после чего вы имеете 8 PWM сигналов

Каналов для использования).

Как подобрать код с передатчиком:
1. Поместите передатчик и приемник рядом друг с другом в пределах 1 метра.
2. Включите передатчик, затем включите питание на R12DS.
3. Подключите CH3 R12DS к ESC.
4. На R12DS имеется черная кнопка, с помощью тонкой палочки нажмите кнопку дважды в течение двух секунд, светильник приемника начинает мигать, примерно 8 раз мигание, всегда включается подходящий код, и светодиодный сигнал приемника!

Параметры:
1) каналы: 12 каналов: output12 каналов сигнала, поддержка-BUS и PWM signaloutputsync.
2) Рабочее напряжение: 4,8-10V
3) Рабочий ток: 38-45 мА Входное напряжение: 5 В
4) Размеры: 50*31,5*14,5 мм
5) Вес: 14 г
6) приемник интегрирует датчик телеметрии, включая прочность сигнала и напряжение. Поддержка Расширенный двигатель напряжение телеметрический модуль PRM-01 и модуль PRM-02 может отзывы GPS информация, Скорость, напряжение и т. д. на AT9/AT9S/AT10/AT10II дисплей при работе с контроллер полёта APM или пикс.
7) 4096 секций, 0,25 США на секцию, сервопривод против встряхивания руля.
8) Дистанция управления: около 4 км воздуха (Максимальный радиус действия, протестированный в открытых местах, без помех и может отличаться в зависимости от внутренних правил).

Рассрочка антенны приемника
1. Антенна должна быть как можно более прямой. В противном случае это позволит уменьшить Эффективный диапазон.
2. Большая модель самолета может иметь некоторые металлические детали, которые мешают сигналу; В этом чехол антенны должны быть прижаты с обеих сторон модели. Тогда наилучшие условия радиочастотного сигнала достигаются при любом полета.
3. Антенны должны быть keptaway из таких проводящих материалов, как металл и углерод. Как минимум полдюйма. Коаксиальный часть антенны не нужно следить за этим инструкциям, но не сгибать его в малого радиуса. 4. Держите антенны подальше от двигателя, ESC и других источников шума, насколько это возможно.
5. Нажмите и удерживайте Easy Link (набор идентификации) одну секунду, затем приемник начинает работать.
6. После того, как все вышеуказанные шаги будут завершены, светодиодный индикатор повернется и удержится красным.
7. Приемник может быть упакован губкой или пеной для ударопрочности, когда он установлен на модель.
После того, как все указанные выше шаги были завершены, выключите передатчик, а затем включите его, теперь программа работает, чтобы убедиться, что передатчик находится под контролем с правильным подключением.
