Для:

Инструменты передачи USB, всегда есть подходящий для вас:

1> usb-передачи UART, I2C, SPI (полоса 4, ADC, 4, PWM, 8, IO)

2>USB UART, I2C и SPI three a

3>USB к SPI Высокоскоростной коммуникационный модуль (Поддержка режима master-slave, с четырьмя IO)

4>CSR Bluetooth отладчик, загрузка программирующей горелки, USB в SPI, USB-SPI

5>USB Последовательный порт в I2C/SPI, USB Последовательный порт в UART плата проходит через модуль, поддержка Linux

6>USB передача в I2C/IIC/SMBus плата адаптера

7>USB к UART/PL2303 модуль обновления последовательного порта

[Ссылка для загрузки программного обеспечения]

Pan.baidu.com/s/1hshVvgg

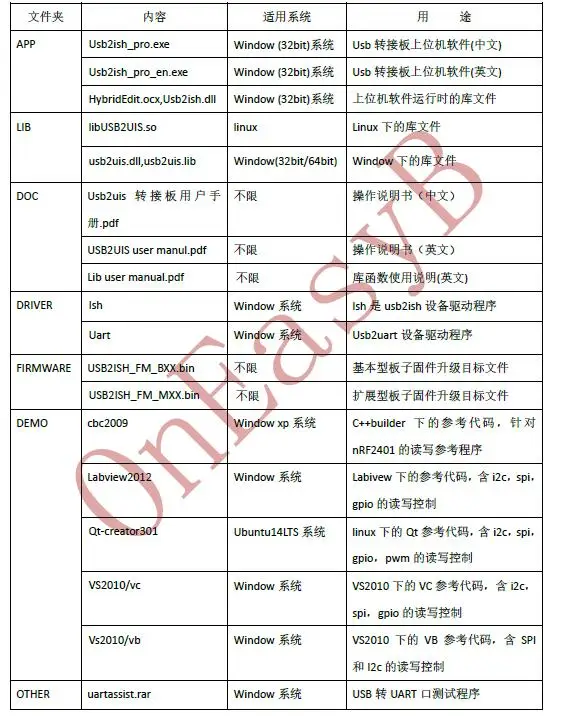

[Содержимое упаковок]

[Введение]

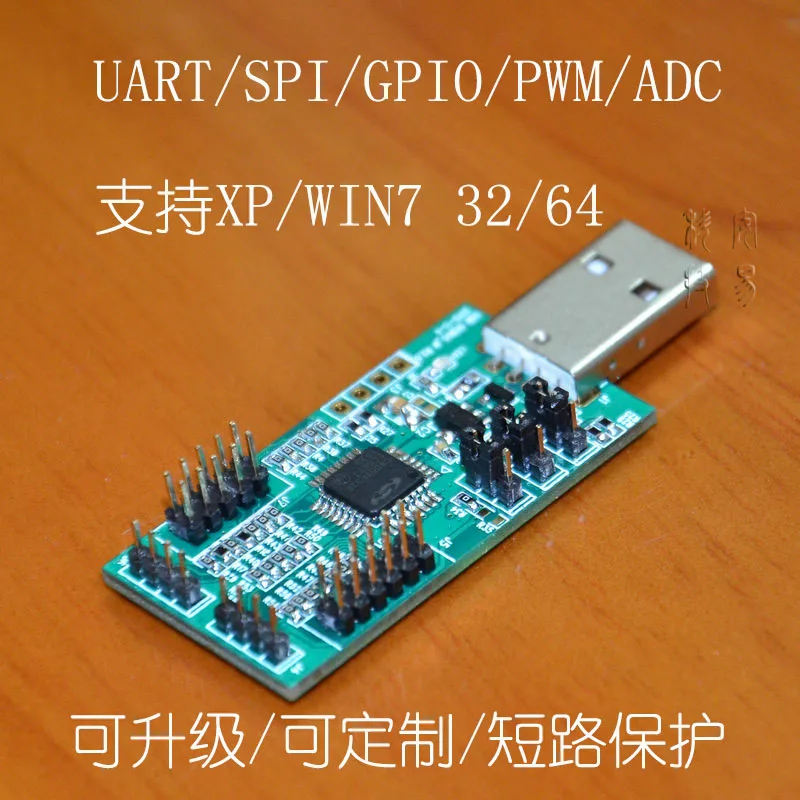

USB2UISПлата адаптера-практичная и удобная Многофункциональная плата преобразования, она интегрируетсяUSBПоворотUART,USBПоворотI2C,USBПоворотSPIИнтерфейс,USBПоворотADC,USBПоворотШИМ,USBПоворотGPIOИнтерфейс. Через верхнее компьютерное программное обеспечение, удобно иметь сUART,I2C,SPIИ другие интерфейсы устройств, связи, случайные, контролируемыеADCВыборка,ШИМИGPIOВыход.

Характеристики системы:

1> Опционально3,3 VИ5 ВВыходное напряжение.

2> Самовосстанавливающиеся предохранители предотвращают перегрузки по току.

3> USB2.0Скорость полной связи.

4> С демонстрационным программным обеспечением для справки и использования,УвеличенныйСкандинавскийВRF2401Специальное тестовое применение.

5> Три режима чтения и записи(Руководство, время и прерывание).

6> ПредоставляемDLLИнтерфейс для третьего вечерние разработки.

7> ПоддержкаLinuxПодUSBПоворотUARTПрименение полости рта

8> Доступно через компьютерUSBОбновление прошивки, обновление программного обеспечения для устранения проблем с обслуживанием,Для специальных применений, его также можно настроить.

9>Новое поступлениеVBVC, labview,QTC + + builderКод для справки.

10>Новый SPI получил от устройства.

11> Новые Драйверы включают цифровые подписи, поддержку систем XP, win7, win8, win10 (32, 64 бит) и Linux.

12> уникальный серийный номер устройства, который поддерживает одновременный доступ к нескольким устройствам.

13> Новый SPI само-тест и I2c Адрес устройства автоматическое обнаружение.

14> Новая 25 серия SPI FLASH чтение и запись.

15> добавляет Новый шестигранный формат загрузки файлов и смешанного редактирования и отображения шестигранных и текстовых режимов.

Особенности интерфейса:

1> UARTМаксимальная скорость передачи данных230400

2> I2CМаксимальный набор скорости передачи данных800KПоддержка чтения и записи с перерывами

3> SPIМаксимальный набор скорости передачи данных12 мПоддерживает чтение, запись и расширение прерывания лентыCEДля управления установлены четыре режима (фаза и полярность) и поддерживаются в соответствии с полученным от устройства

4> 10 бит ADCТочность выборки и200KДля частоты выборки четыре канала могут быть настроены как одиночные и дифференциальные входы

5> 8НомерIOВход и выход, которые могут быть настроены произвольно, расширениеIOВыход и прерываниеIOВход

6> Четыре дорогиШИМОдинаковый Частотный выход, максимальная частота100KРабочий цикл регулируется в любое время.

Использование:

Отладка оборудования, производственный тест. Управление беспроводным модулем,СветодиодныйТакой контроль

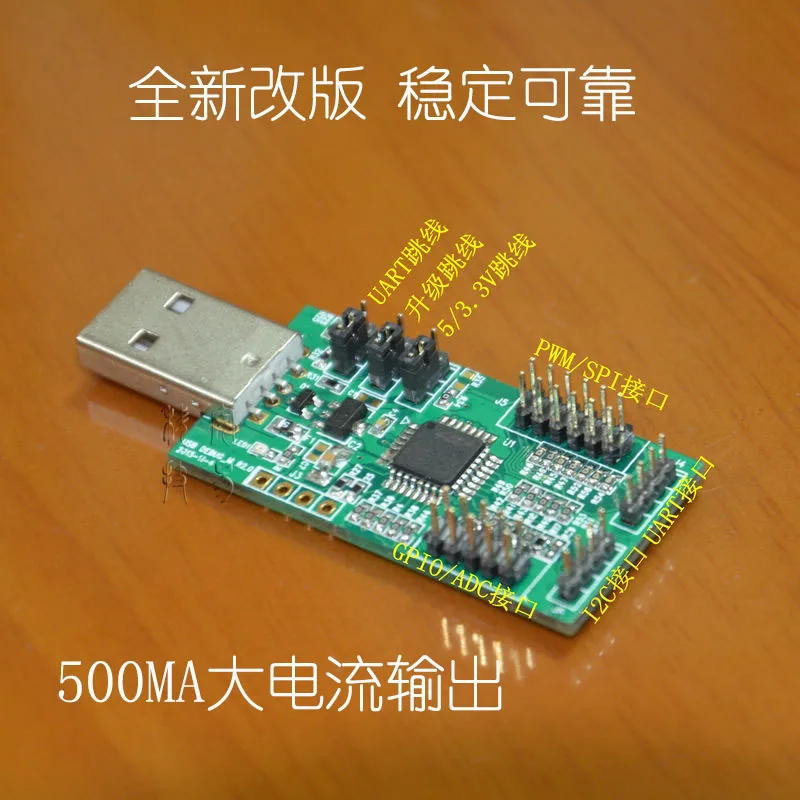

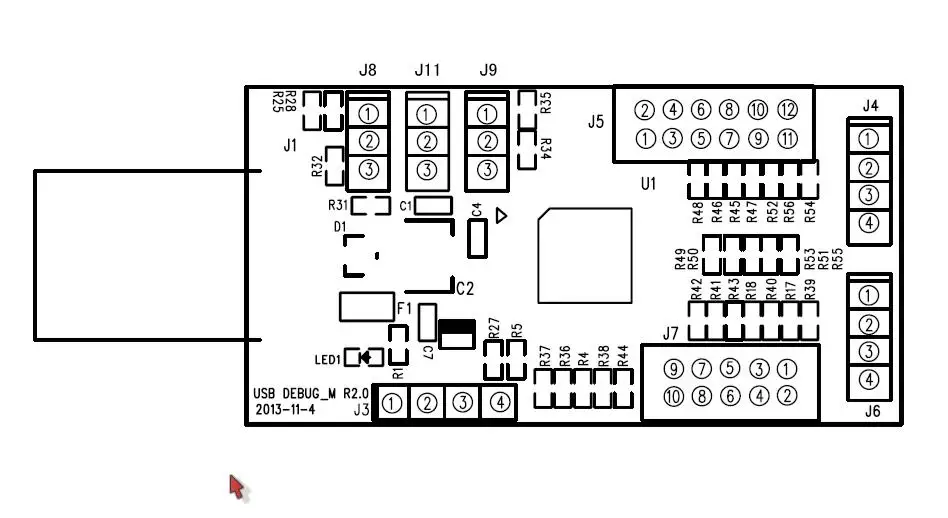

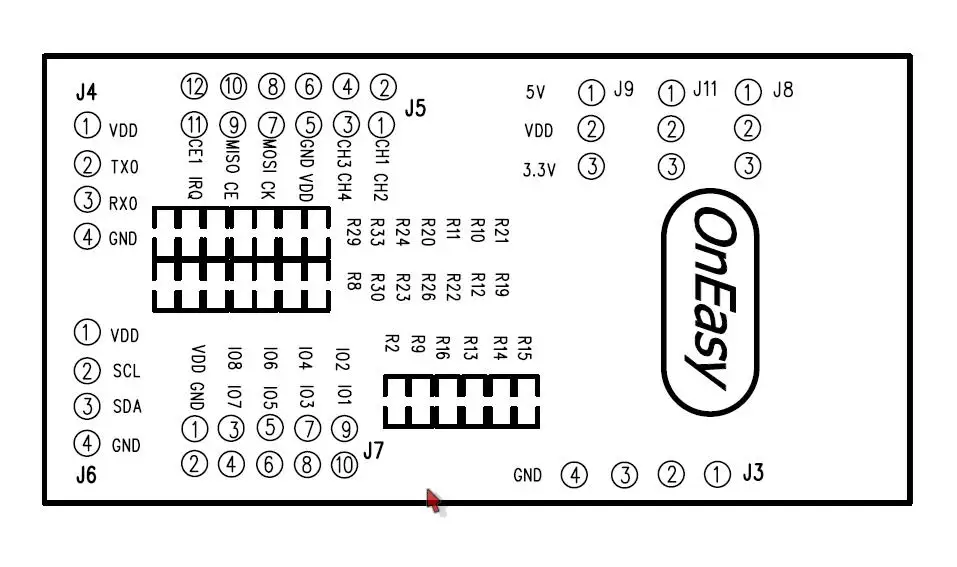

[Контурный Рисунок]

Передняя планировка

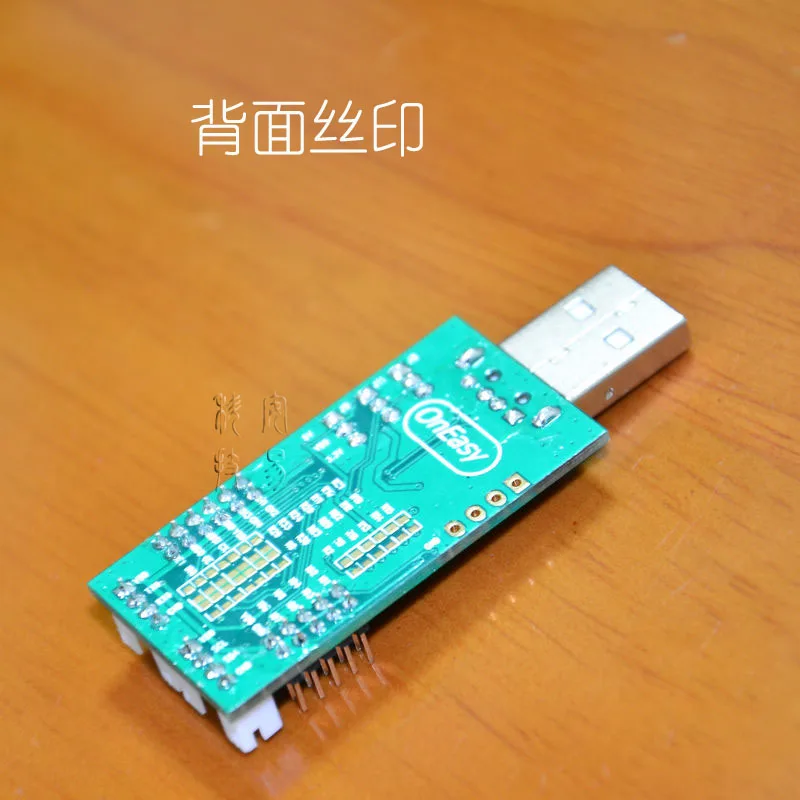

Задняя трафаретная печать

[Функциональные характеристики]

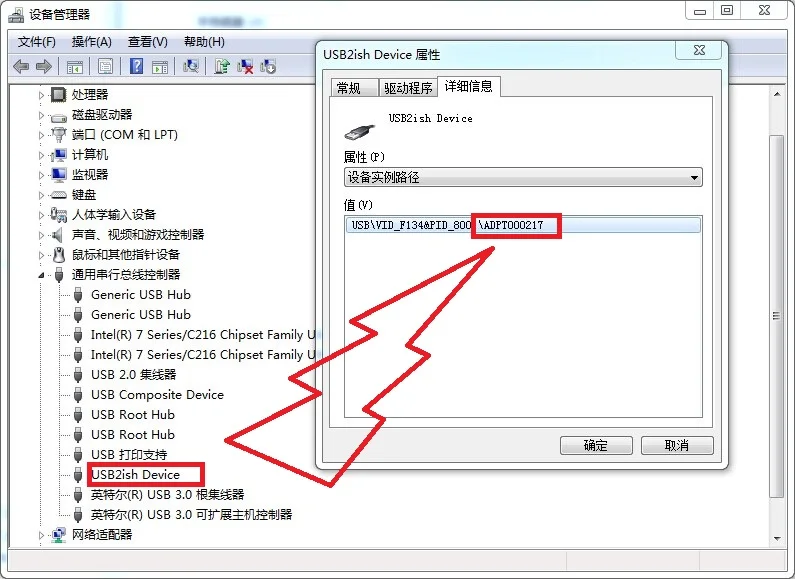

1> уникальный серийный номер устройства, поддерживает одновременный доступ к нескольким устройствам, без коллизии.

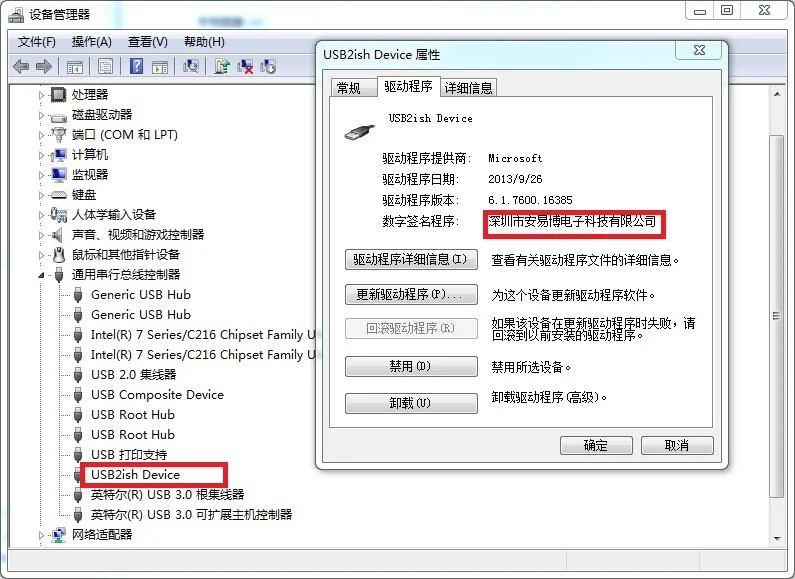

2> Новый драйвер, сертифицированный Microsoft digital signature, поддерживает win7 и win8, WIN10 (32-64-бит).

[Интерфейс чтения/записи программного обеспечения]

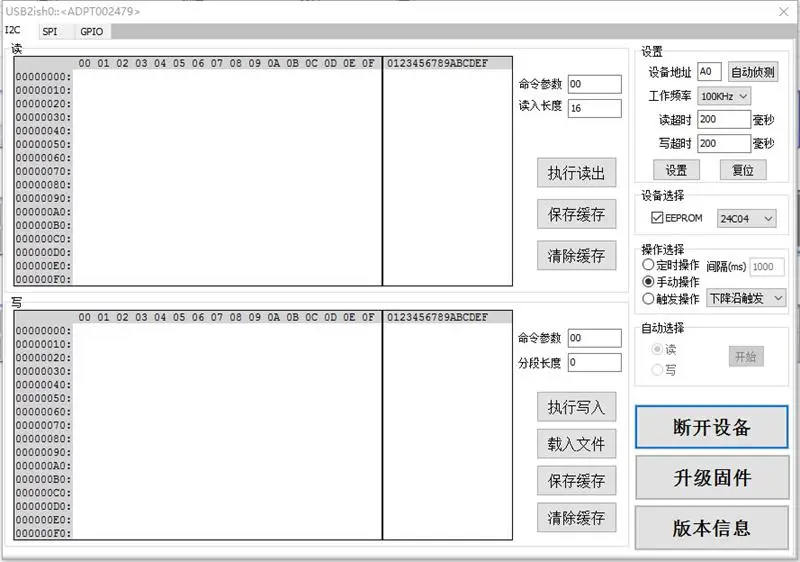

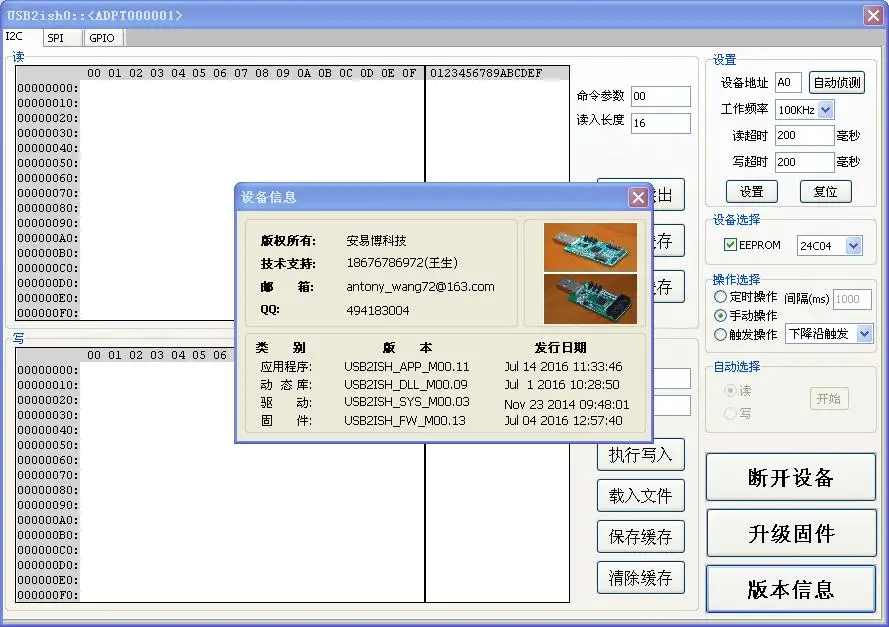

1> интерфейс чтения/записи устройства I2C

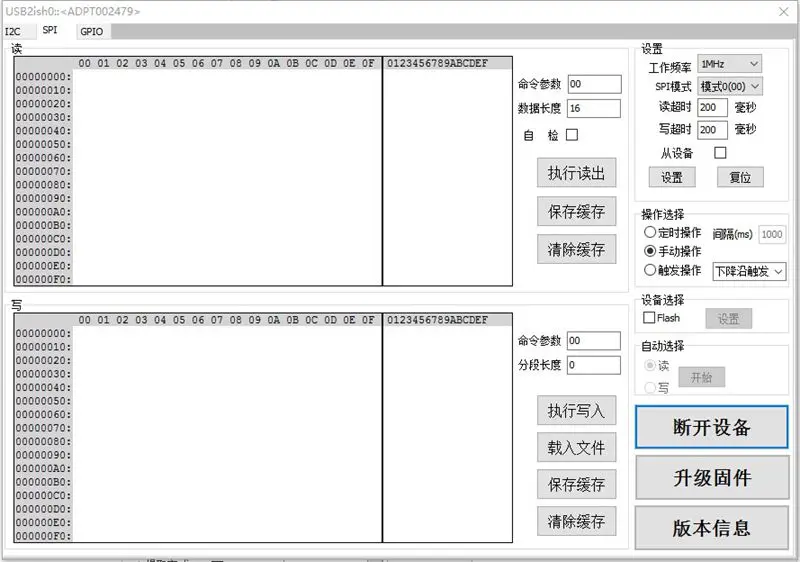

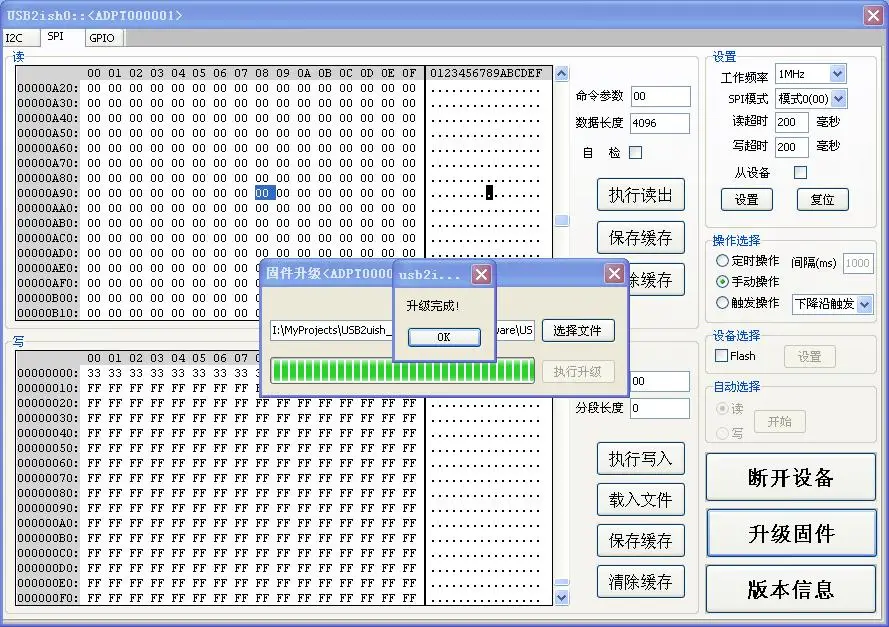

2>Интерфейс чтения и записи SPI

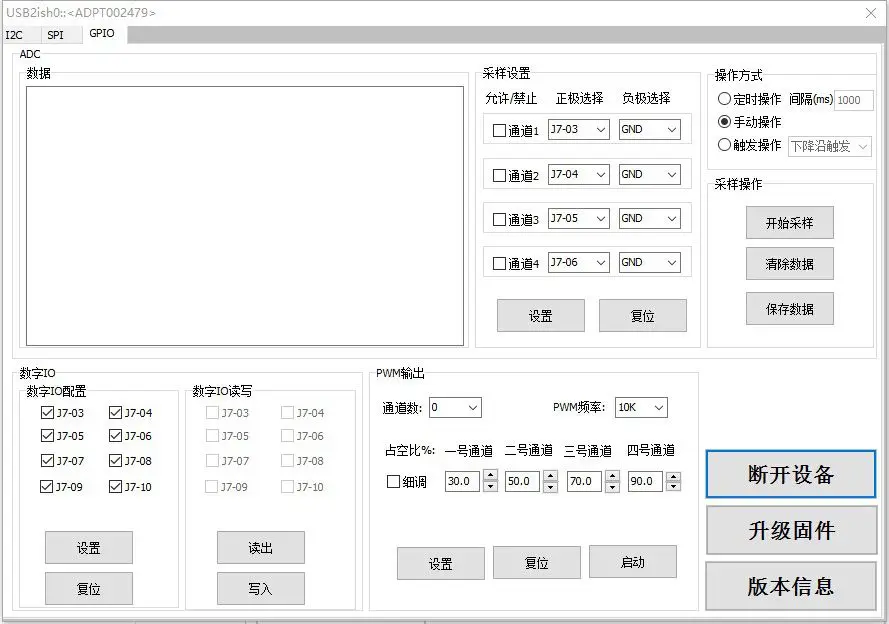

3> Интерфейс GPIO для чтения и записи

4> интерфейс обновления прошивки

5> версия программного обеспечения и техническая поддержкаИнформация

[Демонстрационные программы операций]

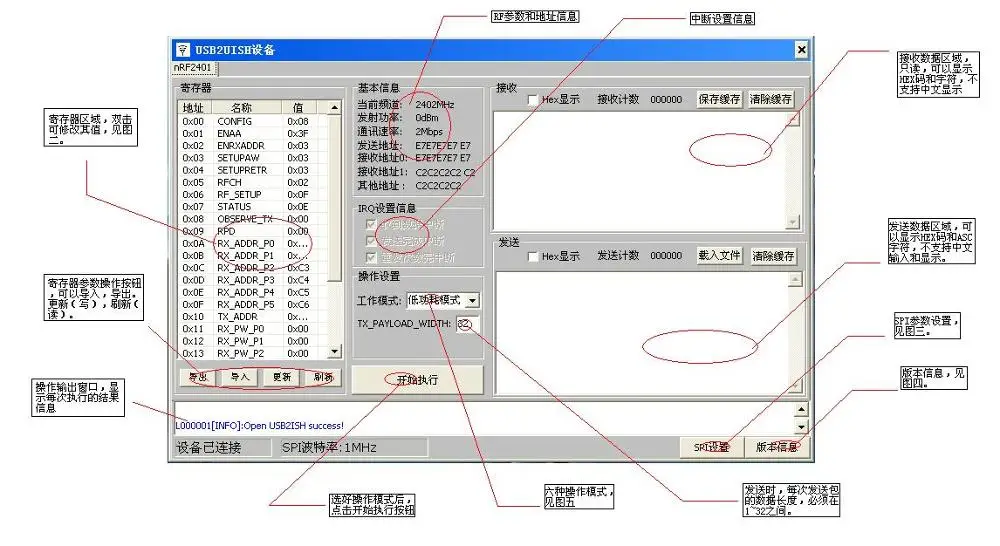

Следующая схема показывает функцию чтения и записи беспроводного модуля NRF2401:

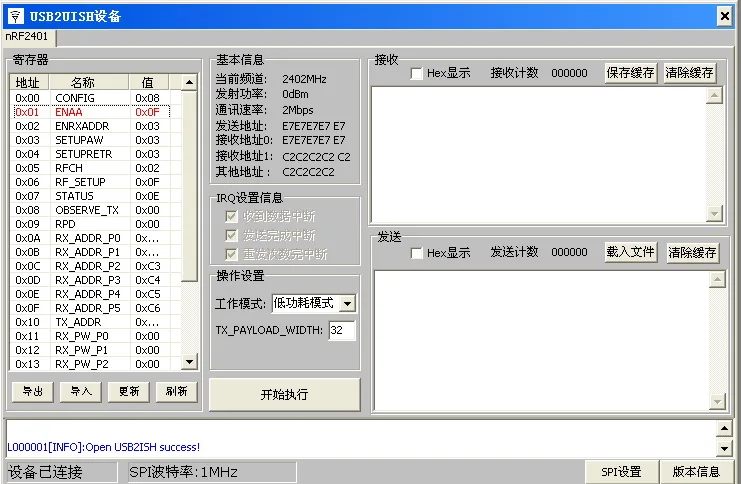

На рис. 1 используется основной интерфейс

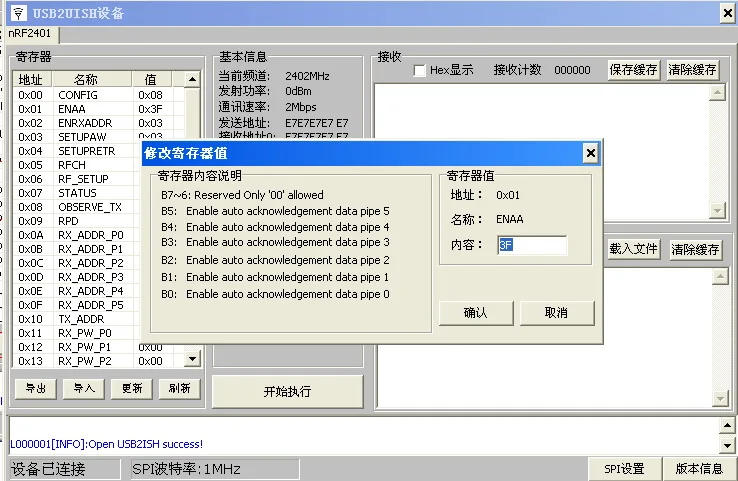

Рис. Два интерфейса для редактирования значений регистра

Если редактор значений отличается от предыдущего, соответствующий дисплей изменяется на красный после подтверждения, как показано ниже. В этот момент нажмите кнопку обновления, чтобы изменить значение регистра беспроводного модуля. После успеха цвет шрифта меняется на черный.

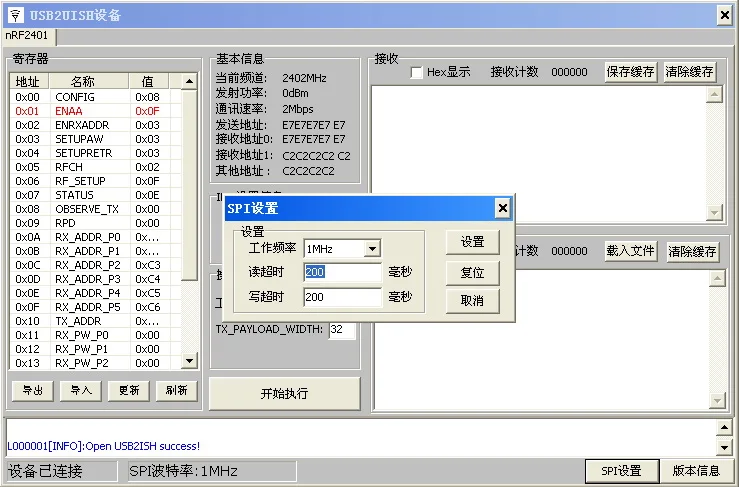

Рисунок триЩелкните правой кнопкой мыши на настройках SPI, чтобы задать параметры SPI

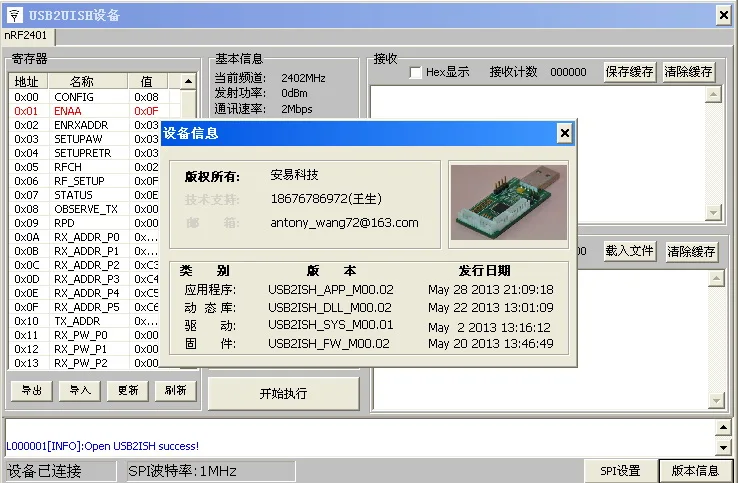

На рис. 4 Нажмите на нижнюю правую версию кнопки «информация», чтобы увидеть информацию о версии программного обеспечения. Содержимое может отличаться от того, что показано на диаграмме, в зависимости от фактического интерфейса программного обеспечения для загрузки.

Схема подключения с nRF2401:

Упаковочный лист [упаковочный лист]

Транзитная доска

20 см 10PIN 2 разворота 2,54 DuPont линия. Следующая таблица
