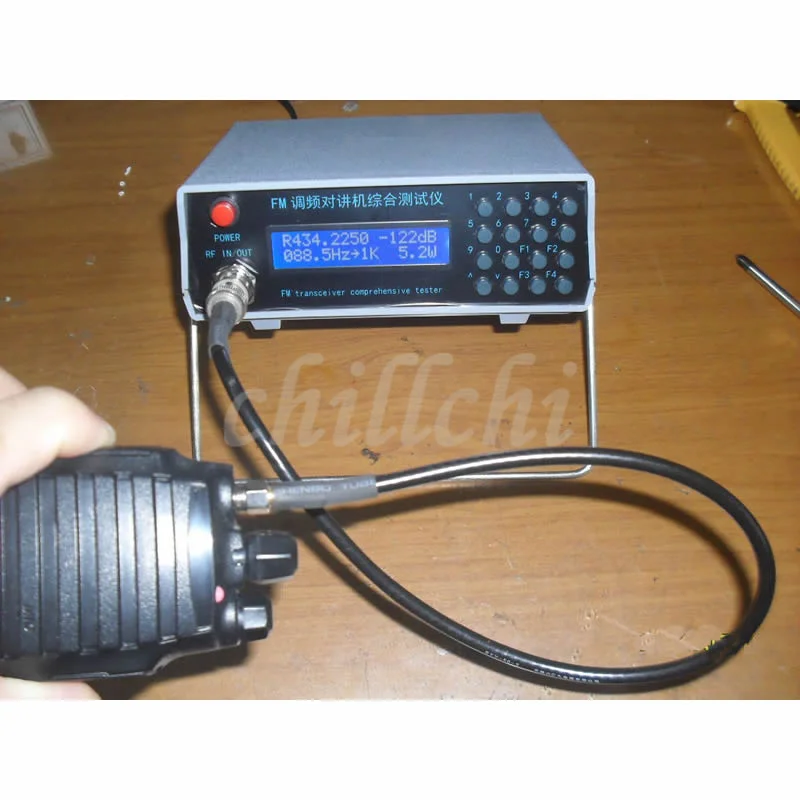

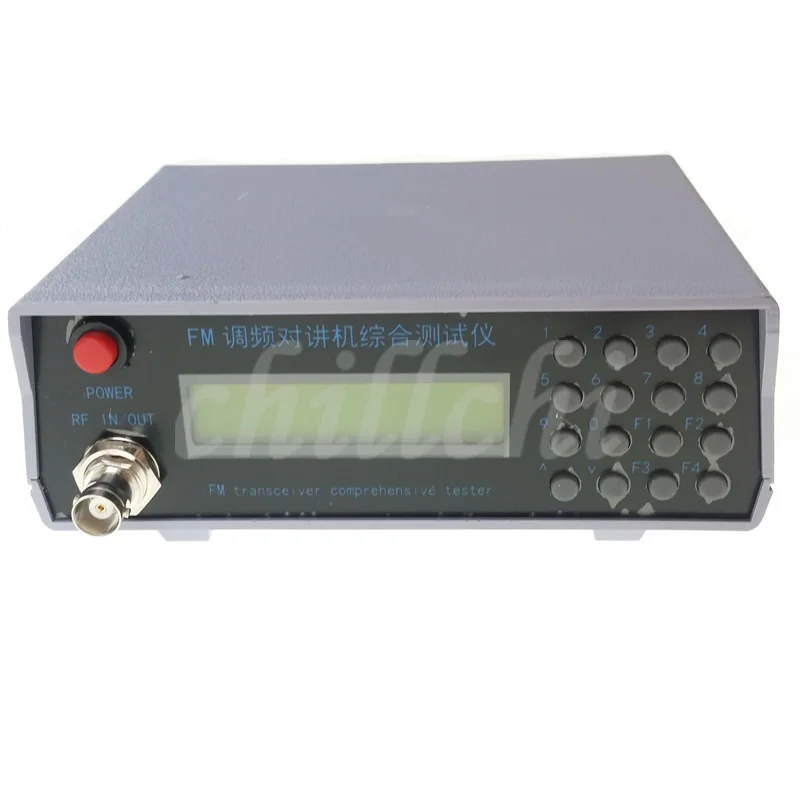

FM walkie talkie интегрированный тестер (функция источника радиочастотного сигнала, функция счетчика мощности, функция счетчика частоты, Функция измерения промежуточного тона)

Выбросов измерений

Одна частота измерения 10 МГц~Разрешение 900 МГц 1 КГЦ или 0,1 кГц

С двумя выходами измерения 0,1 W~64 Вт (большая мощность, пожалуйста, Сократите время тестирования и избегайте перегрева)

3. Измерение звука 50 Гц~260 Гц аналоговый суб тон и стандартный цифровой sub звук

Два получать измерений

1. Генератор радиочастотных сигналов 1 МГц -- 470 МГц

2. Уровень выходного напряжения: -132dBm to -90dBm

3. Однотоновая Модуляция: 1 кГц, 2 кГц, 3 кГц опционально, Система модуляции вывода: 3K

Четырехтонный выход: 50 Гц --- 260 Гц аналоговый суб-тон и стандартный цифровой суб-тон, Выходной диапазон: 0,5 K

Три испытания реле

Специально разработан для отладки и измерения U/V релейной станции и fm-радио набора.Генератор сигналов может работать в дуплексном режиме, т. Е.Испытанная машина находится в состоянии стрельбы и не влияет на работу генератора. Его можно использовать в релейной станции для измерения передачи.

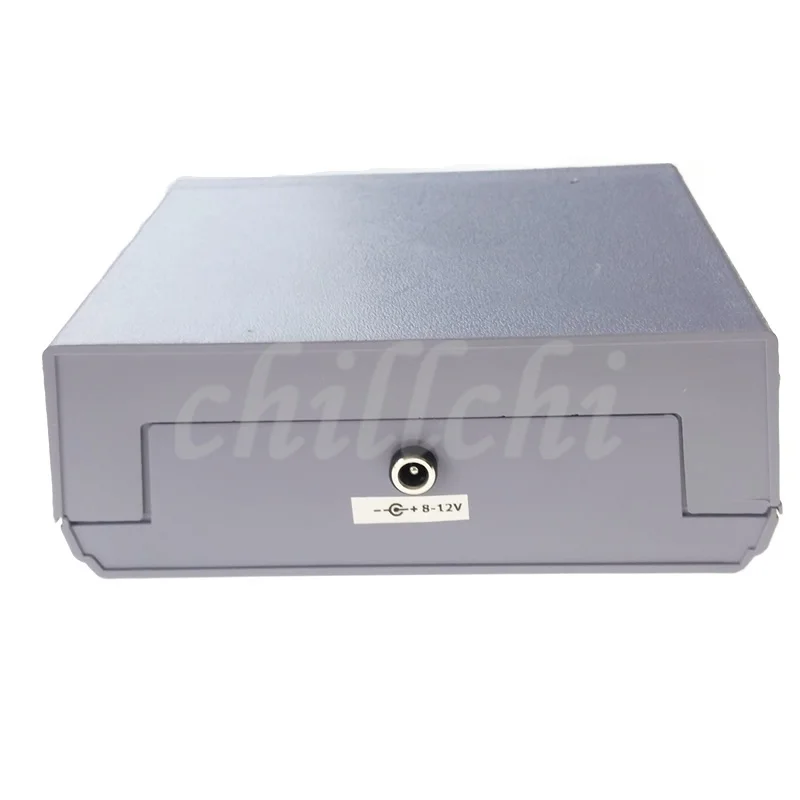

Четыре, рабочее напряжение: 8-12 В постоянного тока (DC)

Пять, рабочий ток: 200 мА

Иди и болтай Walkie Talkie

Источник сигнала режим:

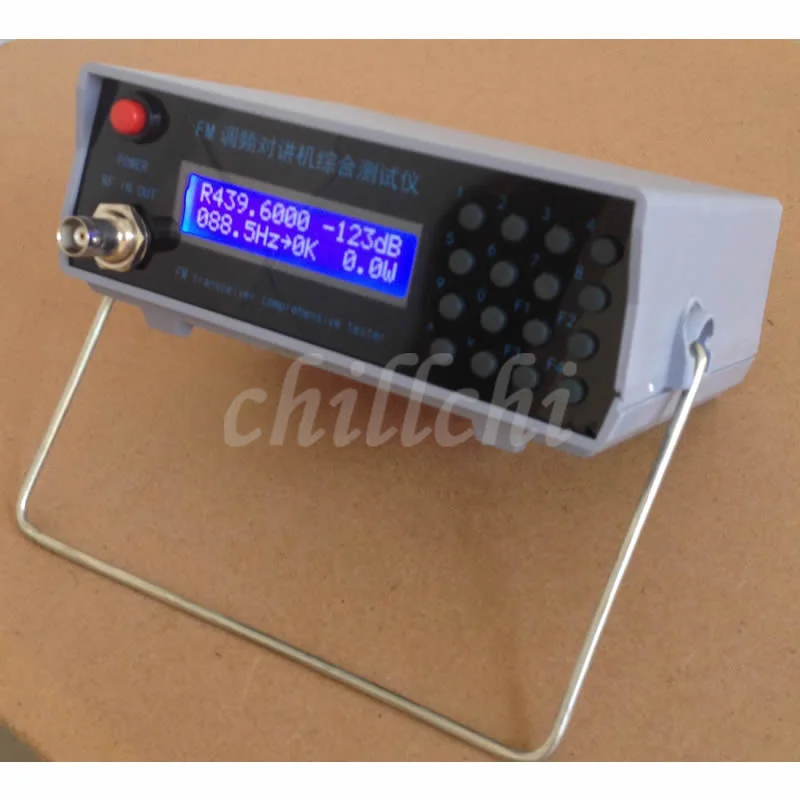

Первая линия слева Частота0,5-470 м) Правый Выход мощность-9Zero --- 131dBm)

Вторая линия слева Sub аудио (50,0-280,0 ГцЛюбой аналоговый подтон и105Подтон номера группы) Правый Модуляции тон1-труба из углеродистого волокна 3K) В правом нижнем углу отображается Входная мощность

Цифровой ключ: Прямая запись для ввода курсора

Кнопка вверх и вниз: шаг за шагом, настройте курсор на значение проекта

F1Клавиша: направление курсора(Длинный пресс-переключатель в режим счетчика частоты)

F2Ключ: backspace

F3Ключ: функциональная клавиша Курсор указывает на выходную мощность, подтон и тон модуляции Функция в виде петли переключатель Пример: Когда курсор указывает на выходную мощность Функция ключа-выход сигнала переключателя цикла.

F4Ключ: не используется

Аналоговый sub тон настройкиПрямая Входная звуковая точка4Цифр,Не хватает4Бит передней дополнения"0"Чехлы88,5 ГцВходной сигнал0,8,8,5

Теперь, если вы используете Ключ вверх и вниз,0,1 ГцШаг регулировки, если требуется, по стандарту50Регулировка тона группы на вход0,0,0,НольПосле использования кнопки вверх и вниз, Регулировка будет исходить из первого стандартного подтона67 ГцНачните регулировки.

Настройки цифрового подтона:Входной сигнал3Цифра бит тон код В соответствии сF3Пример023Первый вход02 триЗатем нажмитеF3Настройки успешны. ПрессF2Ключи могут быть в цифровом подтонеЯИNПереключение между верхней и нижней клавишами105Сложение и вычитание в групповых числах.

Значение тона модуляции и входного сигнала0 Эквивалент отключения.

Шаг настройки частоты:Когда курсор указывает на частоту, нажмите долгоF3Отображаемая в настоящее время частота сохраняется как частота шага.

Частотомер Модель:

Первая линия слева Частота Правый Модель измеренияАвто/руководство(Чтобы иметь возможность одновременно измерять эмиссионные подтона рации или релейной станции, пожалуйста, выберитеАвтоРежим

Вторая линия слева Sub аудио Правый Частота Разрешение1K/0,1 K) Чтобы проверить частоту передатчика или релейной станции, частота изящна0,1 kБудет более точным) В правом нижнем углу отображается Входная мощность

Цифровая клавиша: неиспользованный

Кнопка вверх и вниз: не используется

F1Ключ:Длительное нажатие для переключения в режим источника сигнала

F2Ключ: не используется

F3Ключ: Переключение разрешения счетчика частоты1K/0,1 K

F4Ключ: Переключение режима измеренияАвто/Руководство АвтоКогда стабильная частота обнаружена, подтон автоматически блокируется и обнаруживается, и результаты отображаются до тех пор, пока сигнал не исчезнет, и сигнал исчезает и продолжает снова проверяться, ожидание новой стабильной частоты. (Вы можете обнаружить стандартные и нестандартные аналоговые тона вашей собственной радиостанции. Если радио является цифровым подтоном, может быть обнаружен только Стандартный цифровой подтон, и нестандартный цифровый подтон не может быть обнаружен.)

РуководствоОбычные Частотомер Частота обновления в режиме реального времени.

Примечание: в любое время, если Входная мощность, нижний правый угол показывает входную мощность.

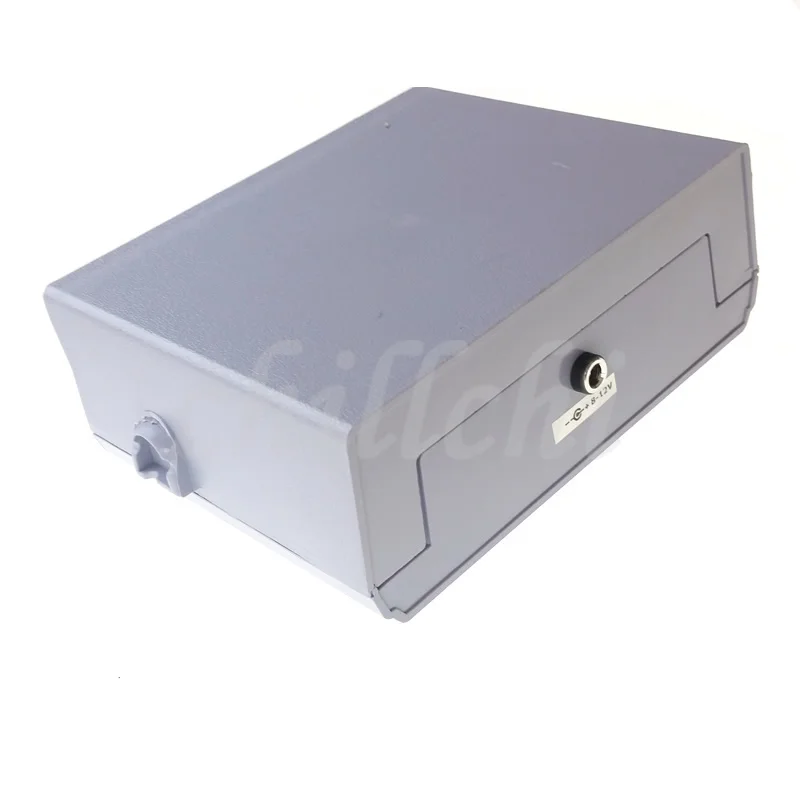

Размер: 160*160*65 ммВключает в себя важную роль)

После того, какHP8921AКалибровка радиоизмерительного прибора:

1. Частота точность определения его местонахождения составляет отклонение50 ГцВ течение

2. VСила выходного сигнала сегментHP8921AДовольно

3. UКоэффициент мощности выходного сигнала сегментаHP8921A4DBM (когда выход слабого сигнала лучше, чем это, когда инструмент показывает-125dbm, фактическое значение-121dbm), И сильный сигнал на выходе такой же, как у HP8921A (например, около-90dbm)

4. Система аудио модуляции для выхода сигналаТруба из углеродистого волокна 3K

Пять Подтональная система на выходе сигнала0,5 K

Шесть Когда функция частотного счетчика, требуется минимальный ввод мощности-1 МВт (внешняя антенна, интерфон 1 Вт может быть измерен при запуске на близком расстоянии)

7. Измеритель мощности0,2 WВыше каблукHP8921AДа, меньше, чем 0,2При весе значение дисплея примерно на 20% больше фактического значения (оценивается в 4-5).

8. Чтобы проверить мощность более 5 Вт, чтобы сократить время тестирования, избегайте тестирования мощности в течение длительного времени, потому что тепло внутри платы ограничено, чтобы избежать перегрева, если вам действительно нужно проверить мощность в течение длительного времени, Пожалуйста, увеличьте площадь радиатора и вентилятор с принудительным охлаждением.
