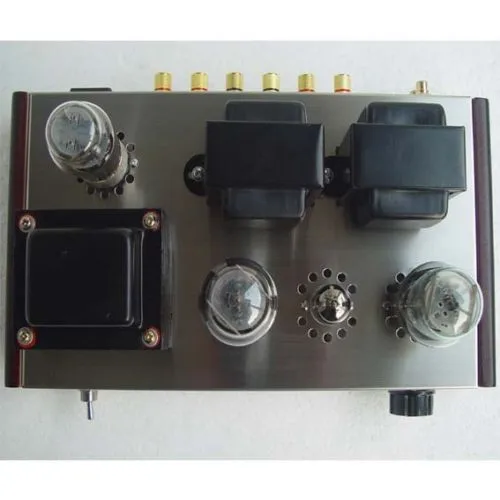

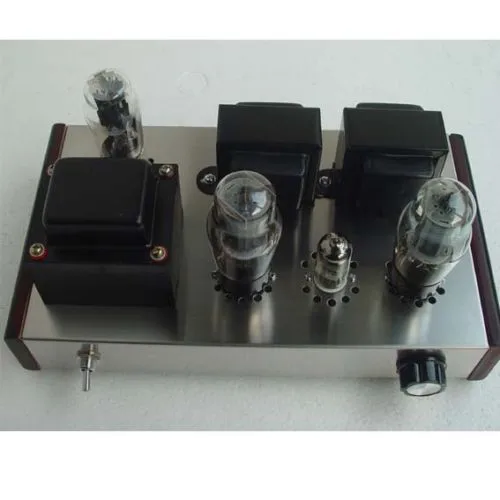

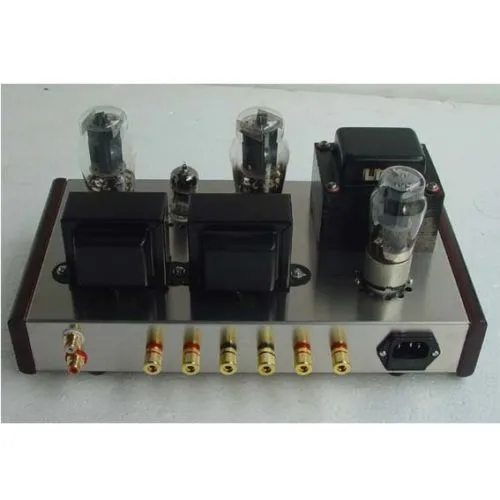

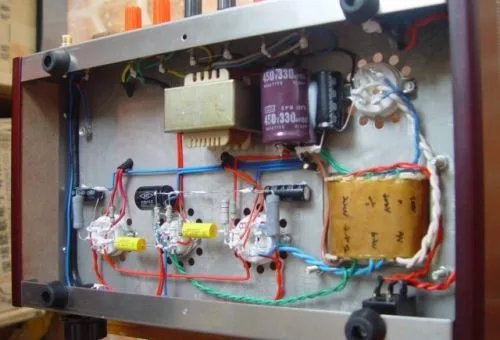

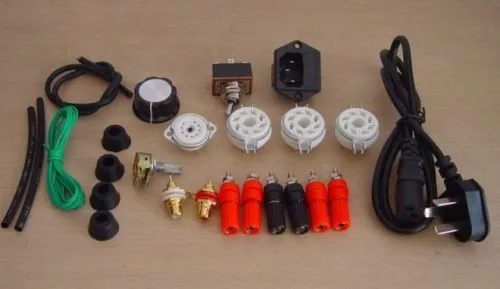

Трапециевидного кроя: 1 этап усилителя входного напряжения 6n1 один вид глубоко уважаемой цепи. Схема имеет низкий уровень искажений, низкий уровень шума, широкие частотные характеристики отклика, в настоящее время является одним из лучших линий трубчатых усилительных замыканий.    2. Выходная мощность Силовая трубка 6P3P стандартное подключение, сигнал, сетка экрана (4 фута) + B1 непосредственно подключено к источнику питания от управляющего входа (5 футов). Характеристики этого соединения: высокая эффективность усиления. Для достижения характеристик, указанных в таблице лампового усилителя выходной мощности. R6 для выходной каскад катод резистор, выходной каскад ворота отрицательный определяется-19,5 V. 6P3P экран Напряжение 300V, ворот негатив за-19,5 v, экран поток 60mA, класс A усиления, выходная мощность составляет около 7,5 Вт, В основном отвечают общим требованиям воспроизведения домашней среды. 3 цепи питания Схема электропитания с использованием обычного трубного выпрямителя, CLC-& pi;-типа фильтра, сохраняя при этом традиционный трубный усилитель музыкального шарма. Но и весь тон для достижения гармонии и баланса. Двойное напряжение 3000 В 5Z4P, полная волна, выпрямленная силовым трансформатором, вторичный выход 220 В, CLC-& pi; Выход фильтра 100 Гц, однонаправленный Импульсный DC через C6, L1, c7 состоит из плавного постоянного тока высокого напряжения. Трубный выпрямитель, имеющий опыт во время процесса разогревания и отсутствие ударной трубки высокого давления, играет защитную роль, что особенно важно в использовании астрономической схемы усилителя трубки. CLC-& pi; Тип фильтра фильтрующий эффект, сопротивление источника низкое, чтобы уменьшить шум и улучшить всю динамику большого преимущества. Во-вторых, производство выходного трансформатора Выходной трансформатор является важным компонентом цепи усилителя трубки, если домашние условия не выполнены, вы можете купить готовую структуру. Конкретные параметры, используемые с машиной выходный трансформатор-это показано на рисунке 2. Ядра составляет 66 × 32 z11 0,35 кремния в общей сложности 3300 самых ранних кругов, разделенный на два уровня. Диаметр 0,18 мм; 172 вторичный круг, разделенный на три слоя, использование провода 0,82 мм. EI кремнистая сталь оставлены свободными воздушный зазор 0,08 мм, максимальный рабочий ток 70mA, мощность составляет 8,5 Вт. В-третьих, производство и ввод в эксплуатацию Эта линия машины проста, использование меньшего количества компонентов, может быть сварено леса, что делает отладку легкой скоростью успеха. Производство Сварочного источника питания и может быть частью источника питания накаливания, цепи усилителя мощности нормальные После повторной сварки, обратите внимание, что, когда напряжение нагрузки на мощность немного выше, напряжение конденсатора должно соответствовать требованиям рис. 1. На рисунке обозначено количество тестовых точек напряжения, создаваемого при измеренном напряжении, Я, когда Произведено в качестве справки, изменение напряжения, когда мощность нет, Тестовое значение должно быть близко к вышеуказанному, так что успех упоминания. 1K может изменить весь операции, производственный процесс, чтобы привлечь внимание, в первую очередь, 47 (Европа) k не понравился данный измеряли и проверяли на станке, выходная мощность составляет около 7,5 Вт, чистый и мягкий звук динамиков имеет хороший контроль, а звук плавный и насыщенный. СПИСОК КОМПОНЕНТОВ 6n1 + 6p3p Силовой трансформатор * 1 300 в * 2 6,3 В 5 в 3,15 в * 2 Выходной трансформатор 3,5 k: 4 8*2 Дроссельное кольцо 5H * 1 Каркас * 1 Ходовая часть стопы * 4 Входное гнездо сигнала * 2 Выход разъем * 6 Мощность выход * 1 Переключатель * 1 Потенциометр 100K * 1 Потенциометра * 1 5z4p * 1 6n1*1 6p3p * 2 Большая восьминогая трубчатая розетка * 3 Маленькая ножная трубка * 1 47 мкФ/400v * 1 330 мкФ/450v * 1 22 мкФ/400v * 1 470 мкФ/с алюминиевой крышкой, 50В * 2 0,22 мкФ/160*2 1k * 2 47k * 2 330*2 470k * 2 22k * 1 15k * 2 Двухъядерный экранированный кабель 30 см Рукав 15 см Сварочная проволока 3 м 3 мм 4 мм винт и гнездо 16 шт Схема X 1 Примечание: в комплект не входит входной кабель переменного тока. Входное напряжение: 220 В переменного тока или 110 В переменного тока (по умолчанию 220 В переменного тока)
