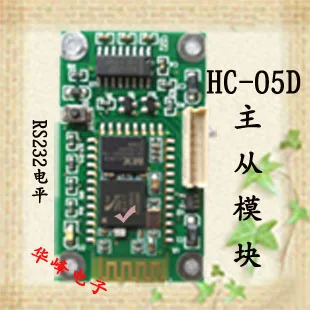

Для HC-05-D пол с модуль Bluetooth последовательным подключением и TTL уровень RS232 |

Для HC-05-D пол с модуль Bluetooth последовательным подключением и TTL уровень RS232 |

HC - 05 - D

Когда программное обеспечение возвращает заводскую команду, оно вернется к машине, 38400 и определит соответствующий режим

Мы сделали заказ AT + UATR = 9600,0,0 для удобства наших клиентов перед отправкой.Хост и AT + ROLE = 1 Набор для хоста и AT + CMODE = 1 Набор для любого подходящего режима

HC - 05

В процессе тестирования:

2 вида метода, введите

(Обратите внимание, что на высоком уровне 34 ступни был чехол, вы можете использовать все инструкции,

Есть много инструкций, которые вы не можете использовать при нажатии, но основные инструкции доступны.

Один, высокий уровень 34 футов, а затем электричество, в инструкции используется скорость передачи данных 38400.

2. Начните с электричества, без статуса подключения (светильник flash), 34 фута высокий или высокий, и скорость передачи данных по току передачи данных.

2. Проводной режим модуля подключается к устройству последовательного порта, например, к последовательному порту компьютера после чипа MAX3232 hc-05

3. Инструкция по отправке находится в (в конце стука), и если она находится в шестигранной, 0x41 0x54 0X0D 0X0A

Примечание: Как быстро связать адрес (то есть фиксированное Сопряжение между мастером и рабом, а не с другими спичками)

В дополнение к указанному адресу, указанному в наборе инструкций, CMODE = 1 (который может совпадать с любым адресом), первая пара совпадений, а затем CMODE = 0, что связано.

Ноги мигают в любое время. Сочетающиеся пары имеют двойную вспышку/секунду, 32 фута в паре и высокий уровень освещения включен, а в других случаях свет выключен и уровень низкий

** При общении ноги должны быть на низком уровне

Когда программное обеспечение восстанавливает заводскую команду AT + ORGL, оно вернется к машине, 38400 и определит соответствующий режим

Мы сделали заказ AT + UATR = 9600,0,0 для удобства наших клиентов перед отправкой.Хост и AT + ROLE = 1 Набор для хоста и AT + CMODE = 1 Набор для любого подходящего режима

HC - 05 относится к этому набору

Hc-05 встроенный модуль связи с последовательным портом bluetooth (далее-модуль) имеет два рабочих режима: ответ команды

Режим и автоматический режим работы подключения, модуль можно разделить на основные части в автоматическом режиме работы подключения (

(РАБ)

И loopback (

Loopback) три функции.Когда модуль находится в автоматическом режиме подключения, он будет автоматически основан на предустановленном

Передача данных по подключенному пути;Следующее может быть выполнено, когда модуль находится в режиме ответа команды

По команде пользователь может

Отправка различных типов в модуль

В инструкции Установите параметры управления или выполните команды управления для модуля.Контролируя внешние контакты модуля

(PIO11) входной уровень может реализовывать динамическое преобразование рабочего состояния модуля.

Определение штифта, используемое в модуле последовательного порта:

1. Подключение PIO8

Светодиодный, с указанием рабочего состояния модуля. Модуль будет мигать после включения питания, и различные интервалы мигания будут отличаться.

2. Подключение PIO9

Светодиодный, показывающий, что соединение модуля было успешным, и последовательный порт bluetooth успешно совпал,

Светодиодный светильник для выращивания.

3. PIO11 модуль переключения статуса ноги, высокий уровень

-> Команда отвечает на состояние работы, низкий уровень или свисание

-> Bluetooth обычный

Как состояние.

4. Модуль имеет схему сброса, и сброс завершен перепроводкой.

Шаги для установки основного модуля:

1. PIO11 высокий.

2. Верхняя мощность, вход модуля

В режиме ответа команды.

3. Супер терминал или другие инструменты последовательного порта, установите скорость передачи данных

38400 бит данных

8 бит, стоп-бит

1 бит, без проверки,

Нет управления потоком.

4. Серийный порт отправка символов

AT + ROLE = 1rn, успешно вернет «OKrn», где rn является линией возврата.

5. PIO низкий, мощность восстановлена, модуль является основным модулем, и автоматический поиск сделан из модуля для установки соединения.

Детали инструкции

(По инструкции чувствительный чехол, конец с возвратом перевозки и подачей линии: rn)

1. Инструкции по испытанию:

Параметр ответа команды

В ок нет

2. Сброс модуля (Перезагрузка):

Параметр ответа команды

AT + RESET OK no

3. Получите номер версии программного обеспечения:

Параметр ответа команды

Версия AT +?

+ Версия:

Ок

Парам: номер версии программного обеспечения

Пример:

Версия at +?РН

+ Версия: 2,0-20100601

Ок

4. Восстановление статуса по умолчанию:

Параметр ответа команды

AT + orgluk без

Заводской статус по умолчанию:

(1).Класс устройства: 0

(2).Код запроса: 0x0

009 e8b3

33

(3).Роль модуля: SlaveMode
