Новый HD SDI коаксиальный волоконно-оптический преобразователь с управлением RS485 20 км BNC SDI Fibra оптический видео передатчик приемник по FC волокно

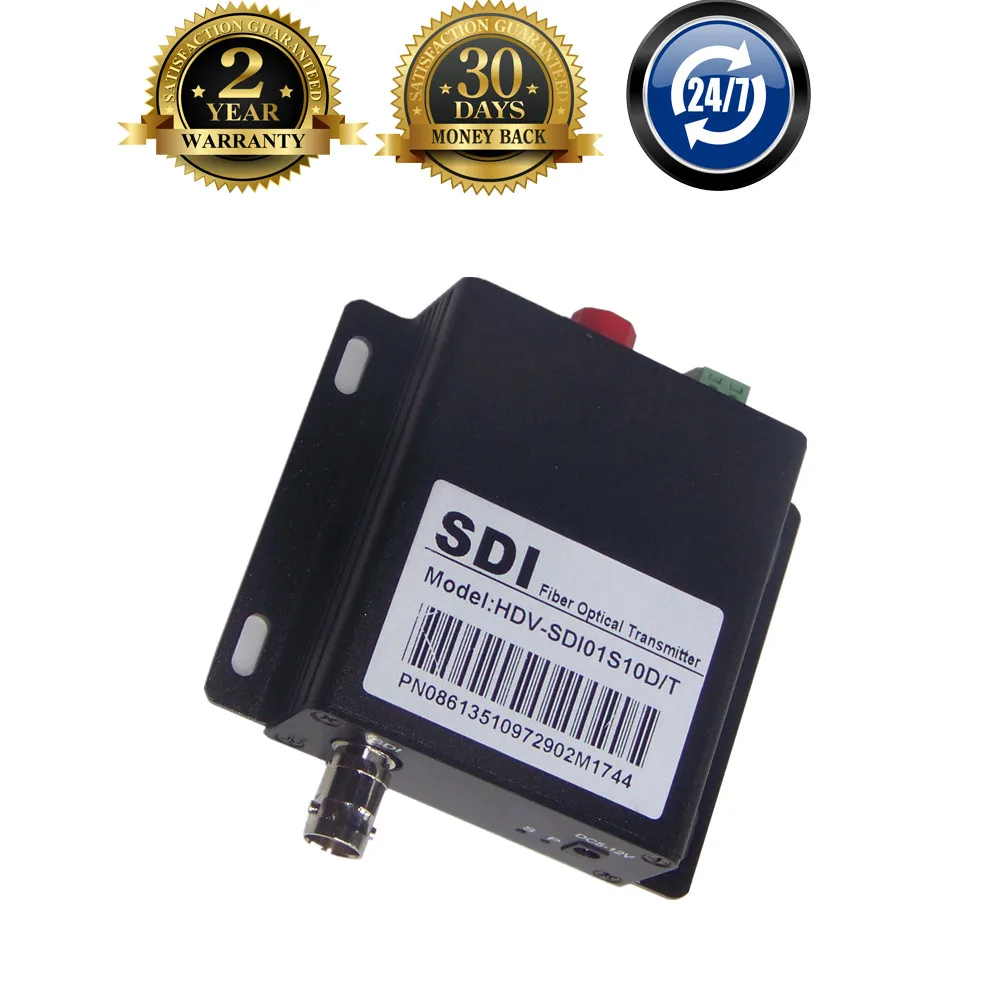

ZY-STF503 , HD-SDI передатчик и приемник-это недорогое передающее устройство для одностороннего SD/HD-SDI видео с помощью одного режима и многомодовой передачи оптического кабеля. Передатчик и приемник SD/HD-SDI спроектированы по технологии цифровой оптической передачи, передача междугородного сигнала SD/HD-SDI, односторонний обратный сигнал 485 на одном одномодовом оптическом волокне.
Поддержка сигнального сигнала. Устройство состоит из передатчика и приемника: передатчик преобразует SDI сигнал в оптический сигнал; Приемник преобразует оптический сигнал в SDI сигнал и выход.

• SD/HD-SDI передача видео и аудио: 0 ~ 20 км одиночным режимом 0 ~ 300 метров многомодовым;
• Поддержка разрешения видео до 1920*1080 @ 30 Гц;
• Автоматическая адаптация к SDI 270 мбит/с, 1,4835 Гбит/с, 1,485 Гбит/с, 2,967 Гбит/с, 2,97 Гбит/с;
• Поддержка 1 обратного управления данными RS485;

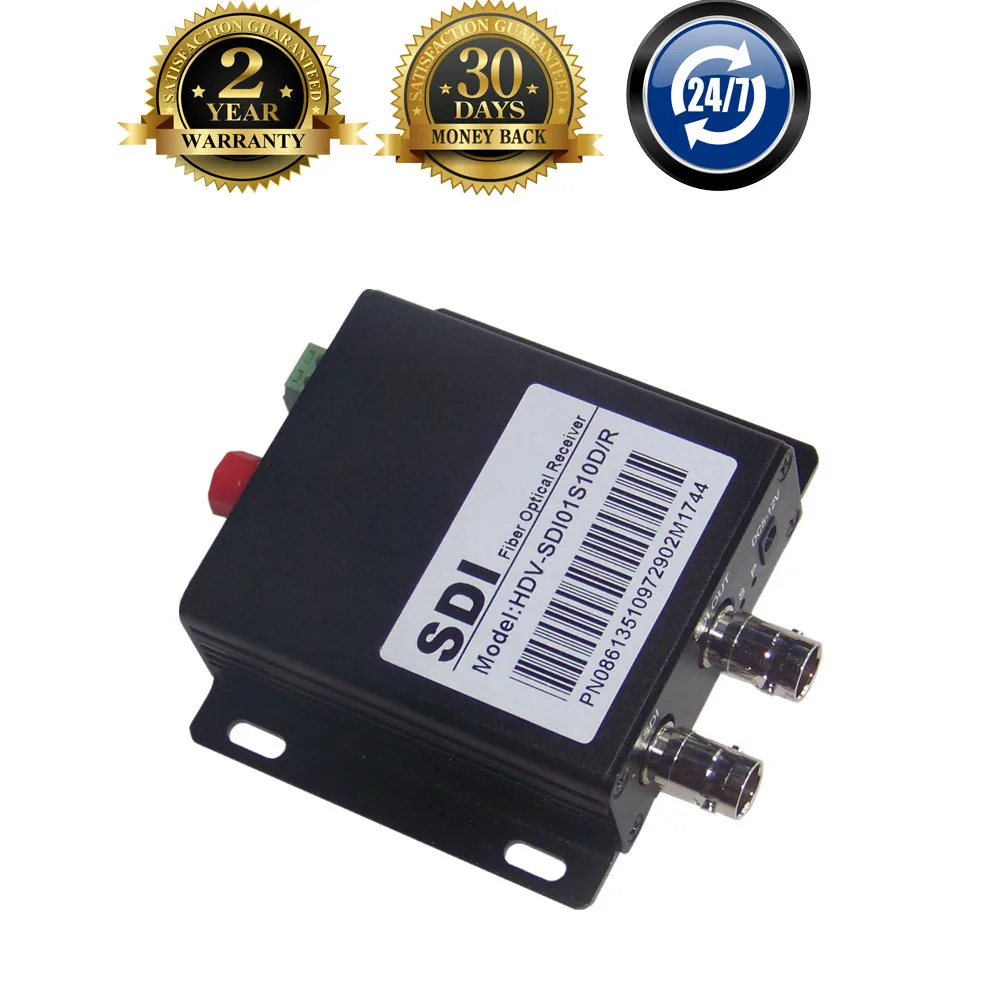

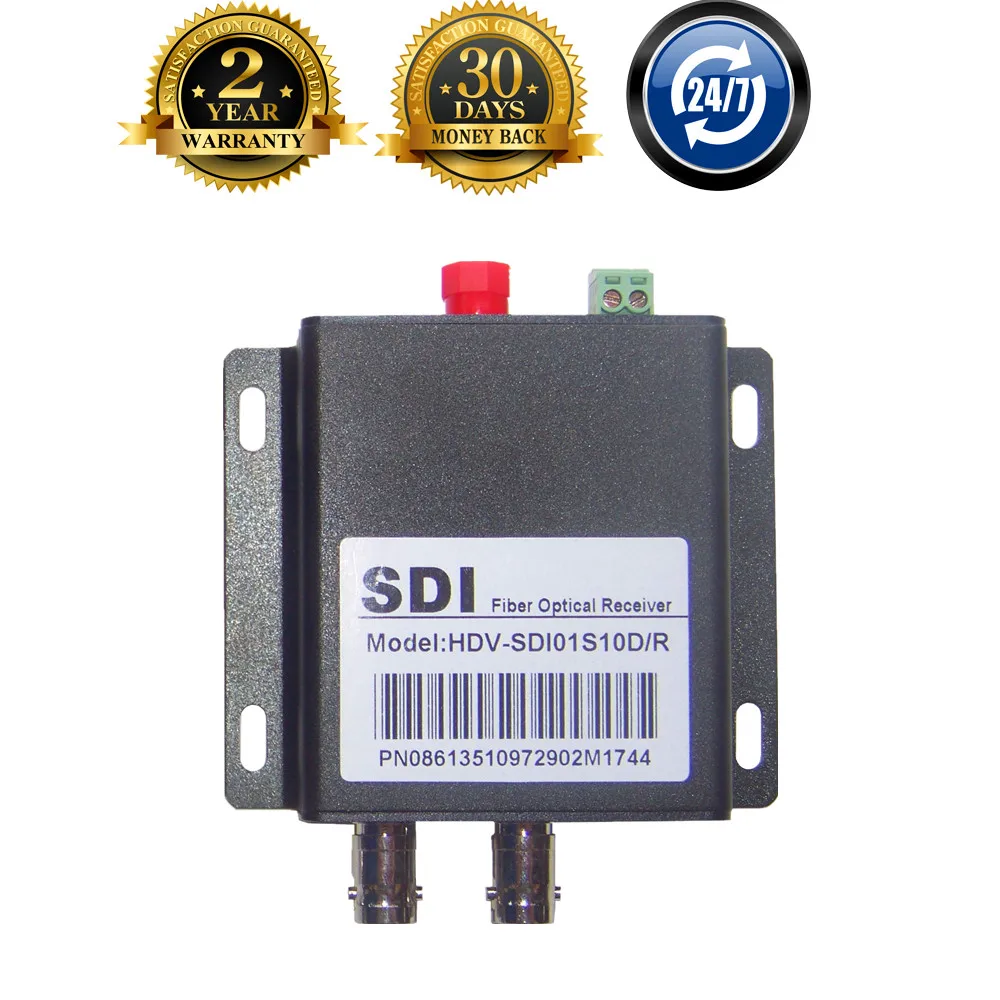

• Приемник с двумя SDI ouput;
• Устье светильник: FC светильник рта;
• Длина волны: одиночный режим 1310 нм;

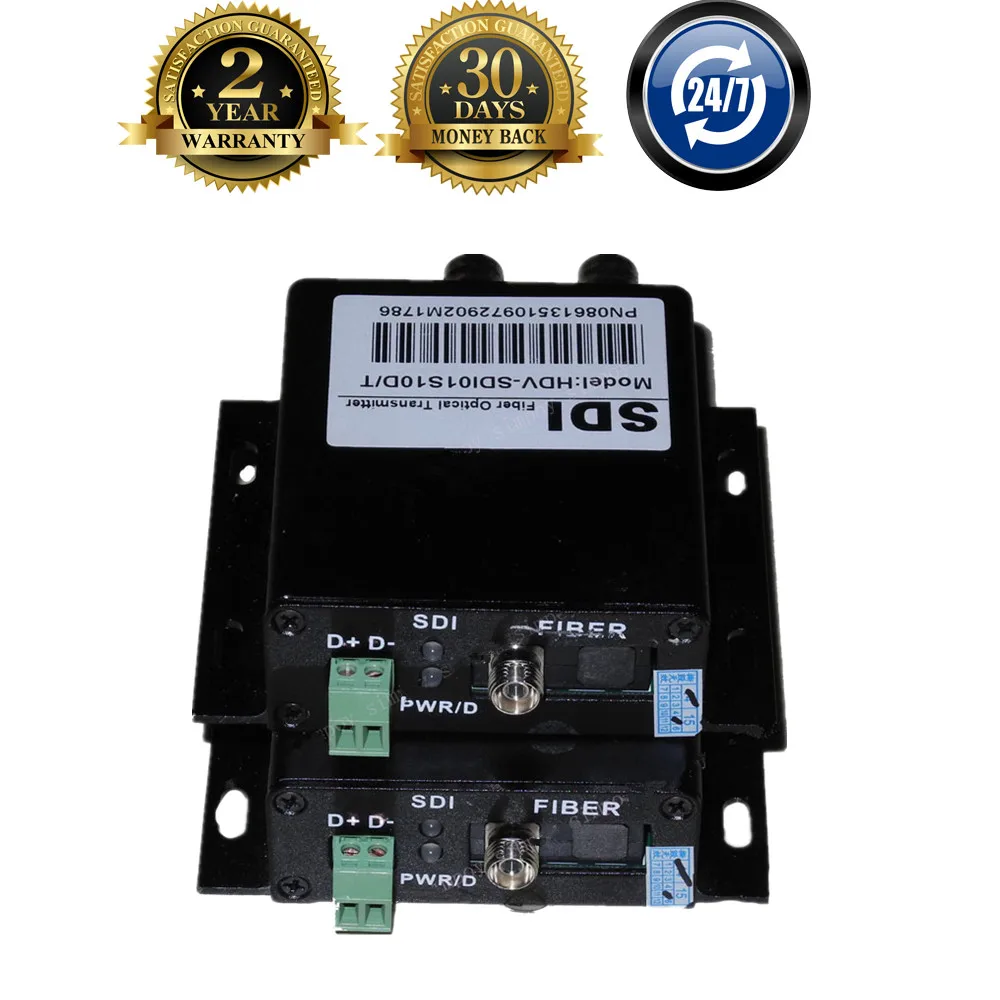

• Светодиодный индикатор: "SDI" светильник для лампы видеосигнала; "PWR/D" светильник для индикатора системы;
• Высокая совместимость, может автоматически совпадать с источником и устройством отображения;
• Встроенная автоматическая система регулировки, делает изображение гладким, чистым и стабильным;
• Встроенная система защиты от ЭСР (электростатического разряда);
• Простой в установке, подключи и работай.

Обзор: материнская плата

Мультимедийные приложения видеонаблюдения высокой четкости, часто должны быть HD несжатые цифровой аудио и видео сигнал источник дальней передачи. Но передача на дальние расстояния с использованием обычного кабеля, всегда есть плохой выходной сигнал, уязвимый к помехам. Расстояние одновременной передачи коротко, не может удовлетворить требования мультимедийной информации для дальней передачи и других случаев, использование HDSDI-T / R оптической передачи HDSDI сигнала, полностью решить такие проблемы, расстояние передачи 1 м-20 км. В то же время, Оптическая передача с низким затуханием, пропускная способность, помех ситуации, высокий уровень безопасности, маленький размер, светильник вес и т. д., он имеет несравненный преимущества с точки зрения передача на дальние расстояния и специальный окружающей среды. Кроме того, HDSDI оборудование в мультимедийных системах приложений, что экономит затраты на строительство и сложность линии, но также для обеспечения высокого качества цели.

Подходит для:

1. Передача на большие расстояния военных упражнений HD видео сигнал
2. Контроль безопасности видео сигнала высокой четкости Дальняя передача
3. HD видео передачи сигнала в крупномасштабных спектаклей
4. Различные видео высокой четкости должны быть случаи

Параметры:

Данные:

1. RS485, обратное направление.
2. Поддержка максимальной скорости передачи данных 115200bpS.

Оптическое волокно

A) 1000BASE_LX IEEE802.3z в соответствии со спецификацией оптического разъема

B) Длина волны входного оптического центра: 1310 нм

C) Мощность передачи:-9,5 ~ -3dBm средняя оптическая мощность @ 1310nm

D) чувствительность к приему на светильник: -21 дБм @ 13 10 нм средняя оптическая мощность

E) Новости относительной интенсивности: -116 дБ/Гц

H) потери при возврате: менее 10 дБ

I) скорость передачи кода: 240 м Гц ~ 1,49 г Гц

J) Расстояние передачи: 1 м-300 м многомодовое волокно

K) одномодовое волокно 1 м-20 км

Условия окружающей среды:

1. Рабочая температура: -20 градусов ~ + 70 градусов
2. Температура хранения: -40 градусов ~ + 80 градусов
3. Относительная влажность: 0 ~ 95% (без конденсации)

Размеры(Мм): 90Lx88Wx25H

Светодиодный индикатор:

Инструкция по Индикатору передатчика:

1. L PWR / D-индикатор питания, зеленый, красный и зеленый, когда есть данные.
2. Сигнальные огни l SDI - SDI, зеленый, когда сигнал, нет сигнала красного цвета.

Инструкция по индикаторам приемника:

1. L PWR / D-индикатор питания, зеленый, красный и зеленый, когда есть данные.
2. L SDI-волоконно-оптический сигнальный сигнал, зеленый, когда сигнал, без красного сигнала.
